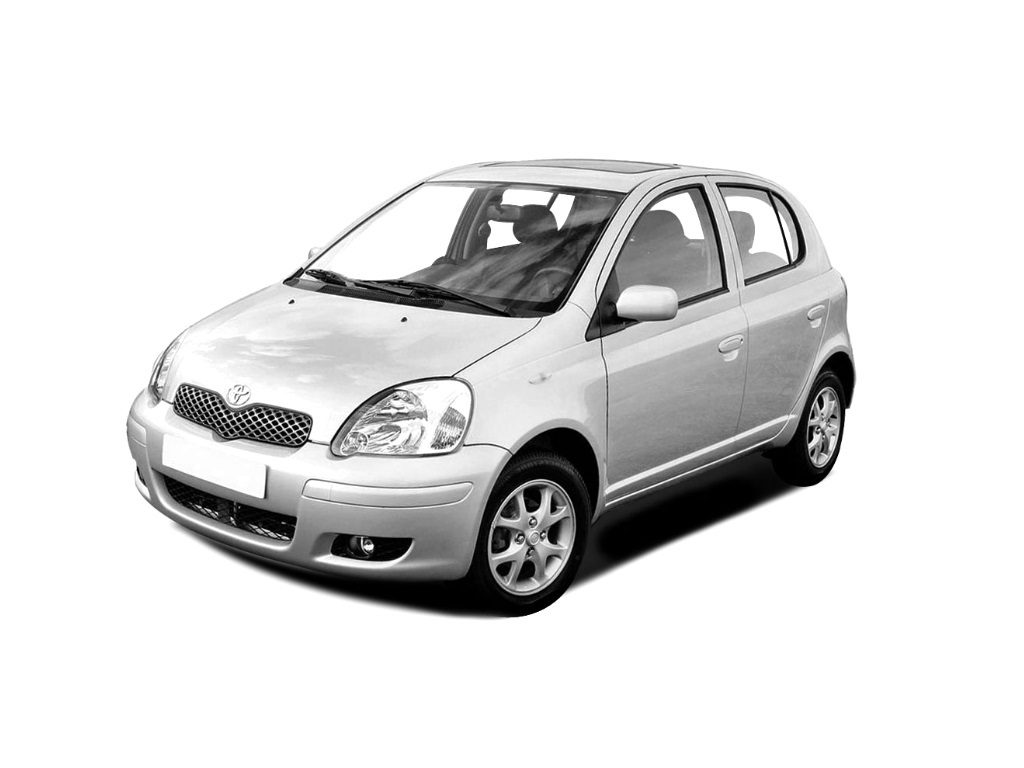

Toyota Yaris первого поколения производилась в 1999–2005 годах под кодами p10–p12. За этот период автомобиль несколько раз модернизировали. Модель Toyota Yaris экспортировалась по всему миру, а в ряде регионов известна как Toyota Echo. В этой статье мы подробно разберём расположение электронных блоков управления, функции предохранителей и реле для Toyota Yaris 1 поколения, включая схемы, фото блоков предохранителей и реле. Особое внимание уделим предохранителю прикуривателя, блокам предохранителей Toyota Yaris и их схемам.
Положение блоков предохранителей и реле, а также их назначение могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта вашего Toyota Yaris. Рекомендуем проверять данные по схемам на крышке соответствующего блока предохранителей.
Блоки в салоне
Расположение

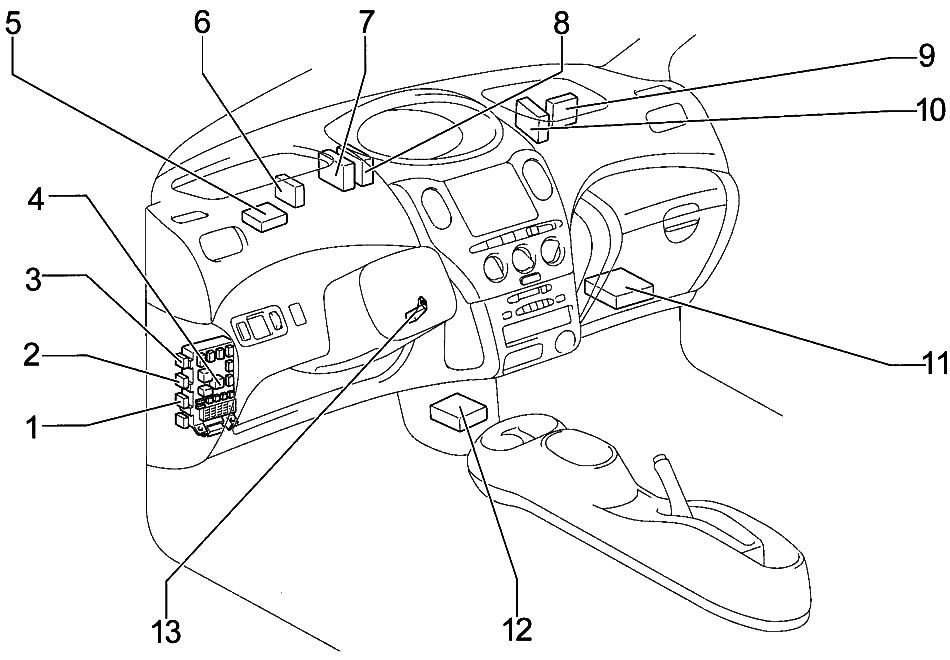

Общая схема расположения блоков предохранителей в салоне Toyota Yaris 1
Описание
- Реле переднего противотуманного света
- Реле обогрева заднего стекла
- Реле габаритного света
- Блок предохранителей
- Ресивер блокировки дверей
- Реле активного освещения
- Реле дневных ходовых огней
- Реле блокировки дверей
- Усилитель кондиционера
- Усилитель вспомогательного отопителя PTC
- Блок управления двигателем и коробкой передач (A/T), блок управления двигателем (M/T)
- Центральный блок подушек безопасности
- Усилитель транспондера ключа
Блок предохранителей и реле
Этот блок предохранителей Toyota Yaris расположен под приборной панелью за защитной крышкой, на схеме он помечен номером 17.

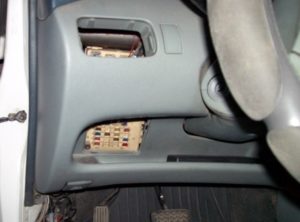

Фото — пример исполнения блока предохранителей в салоне
Пример схемы с крышки блока предохранителей Toyota Yaris
Схема блока предохранителей в салоне
Обозначение предохранителей и реле
| 1 | 10А GAUGE — Приборная панель, ABS, кондиционер, лампы заднего хода, зарядная система, комбинация приборов, центральный замок, модуль дверной блокировки, ECU двигателя, ECU трансмиссии, DRL, сигнализатор предупреждения, люк, электростеклоподъемники, блокировка селектора АКПП, поворотники, аварийка, обогреватель |
| 2 | 10А DEF RLY — Обогрев заднего стекла, обогрев боковых зеркал |
| 20А DEF — Обогрев заднего стекла, обогрев боковых зеркал | |
| 3 | 25А D/L — Центральный замок, модуль дверной блокировки |
| 4 | 7,5А TAIL — Передние противотуманки, фары, корректор фар, сигнализатор предупреждения, задняя противотуманка, габаритные огни |
| 5 | — |
| 6 | 20А WIPER — Передние дворники и омыватель, задние дворники и омыватель, дверная блокировка |
| 7 | 7,5А ECU−B — Фары, задняя противотуманка |
| 8 | 15А FOG — Передние противотуманные фары |
| 9 | 15А ACC — Прикуриватель, часы, приборная панель, сигнализатор предупреждения, многофункциональный дисплей, розетка, аудиосистема, электрорегулировка зеркал |
| 10 | 7,5А ECU−IG — ABS, подсветка салона, многофункциональный дисплей, PTC-обогреватель, вентилятор охлаждения, SRS, обогреватель |
| 11 | 7,5А OBD — Диагностический порт OBD |
| 12 | 10А HAZ — Поворотники, аварийная сигнализация |
| 13 | 7,5А A.C — Кондиционер, обогреватель |
| 14 | 10А S-HTR — Обогрев передних сидений |
| 15 | — |
| 16 | 10А STOP — ECU двигателя, ECU трансмиссии, блокировка селектора АКПП, стоп-сигналы |
| 17 | 50А AM1 — Основные предохранители: «ACC”, «GAUGE”, «DEF” («DEF RLY”), «S-HTR”, «WIPER”, «ECU−IG” |
| 18 | 30А POWER — Электростеклоподъемники, люк |
| 19 | 40А HTR — Кондиционер, обогреватель |
| 20 | 30А DEF — Обогрев заднего стекла, обогрев боковых зеркал |
| Реле | |
| R1 | Обогреватель |
| R2 | Аварийная сигнализация (поворотники) |
| R3 | Силовое реле (электростеклоподъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Предохранитель прикуривателя в салоне — номер 9 на 15А, дополнительный предохранитель расположен в блоке под капотом Toyota Yaris.
Блоки под капотом
Расположение

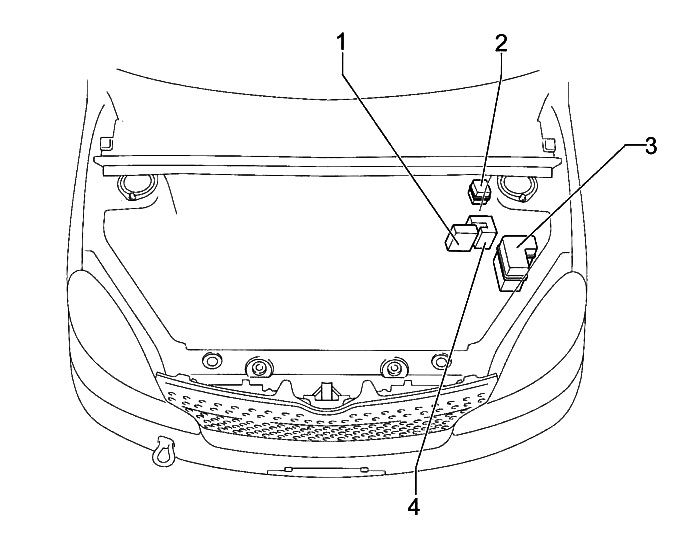

Общая схема расположения блоков предохранителей под капотом Toyota Yaris 1
Назначение
- Блок силовых предохранителей
- Дополнительный блок предохранителей
- Блок предохранителей и реле
- Блок управления ABS
Блок силовых предохранителей
Этот мощный блок в виде высокотоковых плавких вставок установлен на плюсовой клемме аккумулятора Toyota Yaris.
Схема
Расшифровка
- 60А MAIN — Основные цепи: «EFI”, «DOME”, «HORN”, «ST”, «AM2”, «H−LP LH”, «H−LP RH”, «H−LP LH (HI)”, «H−LP RH (HI)”, «H−LP LH (LO)”, «H−LP RH (LO)”
- 80А — Система «START/STOP»
- ALT 100/120A — Цепи: «ECU−B”, «TAIL”, «D/L”, «OBD”, «RDI”, «AM1”, «HAZ”, «HTR”, «HTR-SUB1”, «POWER”, «STOP”, «DEF”, зарядная система
- 60А ABS — Антиблокировочная система ABS
Дополнительный блок
Схема дополнительного блока предохранителей
Описание
| 1 | 10А H-LP HI RH — Фары (DRL) |
| 2 | 10А H-LP HI LH — Приборная панель, фары (DRL) |
| Реле | |
| R1 | Фары |
| R2 | Диммер (DIM) |
| R3 | — |
Блок предохранителей и реле
Блок предохранителей под капотом Toyota Yaris установлен слева в моторном отсеке, около аккумулятора.
Фотография
Пример схемы с крышки блока предохранителей под капотом
Схема
Обозначение
| 1 | 15A DOME — Часы, приборная панель, центральный замок, фары, подсветка салона, сигнализатор предупреждения, многофункциональный дисплей, аудиосистема, модуль дверной блокировки |
| 2 | 15A EFI — ECU двигателя, иммобилайзер, ECU трансмиссии |
| 3 | 15A HORN — Клакеон |
| 4 | 15A AM2 — Зарядная система, приборная панель, ECU двигателя, иммобилайзер, ECU трансмиссии, многофункциональный дисплей, SRS, система зажигания |
| 5 | 30A ST — Система пуска двигателя |
| 6 | — |
| 7 | 10A H−LP LH — Левая фара, корректор фар |
| 8 | 10A H−LP RH — Правая фара, корректор фар |
| 9 | 15A P/POINT — Розетка прикуривателя |
| 10 | Запасной предохранитель |
| 11 | Запасной предохранитель |
| 12 | Запасной предохранитель |
| 13 | — |
| 14 | — |
| 15 | 30A RDI — Вентилятор радиатора |
| 16 | 50A HTR SUB1 — PTC-обогреватель |
| 17 | — |
| Реле | |
| R1 | Вентилятор радиатора |
| R2 | Вентилятор радиатора |
| R3 | Стартер |
| R4 | — |
| R5 | Розетка |
| R6 | PTC-обогреватель |
| R7 | EFI |
| R8 | Муфта компрессора А/С |
| R9 | Клакеон |
Блок АБС
Схема блока ABS
Описание
- 1 — предохранитель ABS №3 (модели без VSC); нет (модели с VSC)
- А — нет (модели без VSC); реле ABS MTR (модели с VSC)
- В — реле ABS MTR (модели без VSC); реле ABS CUT (модели с VSC)
- С — реле ABS SOL (модели без VSC); нет (модели с VSC).
Есть что добавить — мы будем рады Ваши комментариям.
