Предохранители и реле Toyota Matrix первого поколения (кузов E130) были выпущены в период с 2002 по 2008 год, включая модели 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годов. На международных рынках этот автомобиль также известен под названиями Toyota Vibe и Toyota Voltz, а в Северной Америке — как Pontiac Vibe. В данной статье представлено полное руководство по предохранителям и реле Pontiac Vibe (Toyota Matrix) 1 поколения, с детальными схемами блоков предохранителей Toyota Matrix, их расположением и назначением. Мы также подробно разберем предохранитель прикуривателя Pontiac Vibe, чтобы помочь с ремонтом и диагностикой электрики Toyota Matrix E130.
Конфигурация блоков и позиционирование компонентов может варьироваться в зависимости от модификации. Рекомендуем проверять назначение по схемам на крышках блоков предохранителей Pontiac Vibe.
Расположение блока предохранителей в салоне Pontiac Vibe (Toyota Matrix)
Главный блок предохранителей и реле в салоне Toyota Matrix установлен под приборной панелью, обеспечивая защиту ключевых электрических систем автомобиля.

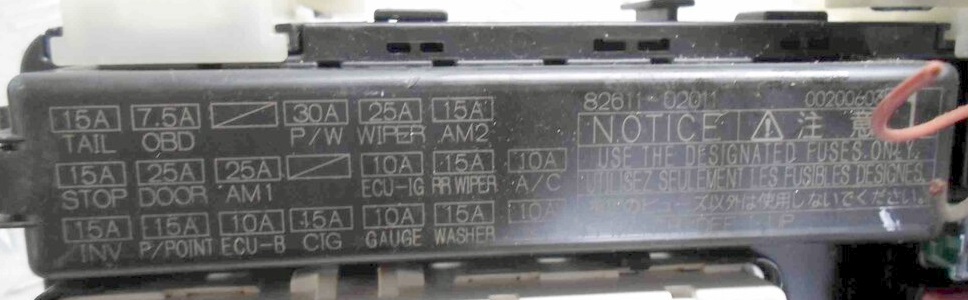

Пример схемы предохранителей Toyota Matrix с крышки блока в салоне

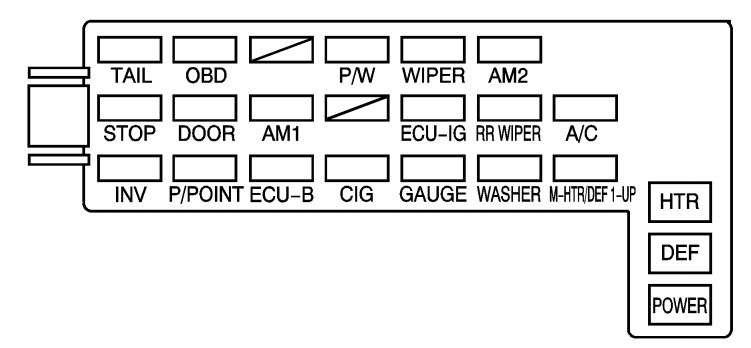

Схема блока предохранителей в салоне Pontiac Vibe
Расшифровка предохранителей и реле в салоне Toyota Matrix
| TAIL | Передние и задние габаритные огни, освещение номерного знака, подсветка панели приборов, блок управления двигателем Toyota Matrix |
| OBD | Диагностическая система OBD-II для Pontiac Vibe |
| Empty | Резервный слот, не задействован |
| P/W | Электростеклоподъемники Toyota Matrix |
| WIPER | Стеклоочистители лобового стекла |
| AM2 | Аккумуляторная система зарядки, подушки безопасности, стартер, электронное управление двигателем |
| STOP | Сигналы торможения, центральный стоп-сигнал, ECU двигателя, ABS, круиз-контроль Pontiac Vibe |
| DOOR | Центральный замок дверей, привод багажника |
| AM1 | Прикуриватель, датчики, зажигание ECU, дворники, задний омыватель, реле омывателя |
| Empty | Резервный слот, не используется |
| ECU-IG | Круиз-контроль, ABS, иммобилайзер, АКПП, вентилятор охлаждения двигателя |
| RR WIPER | Задний стеклоочиститель, обогрев заднего стекла Toyota Matrix |
| A/C | Система кондиционирования воздуха |
| INV | Инвертор для розеток |
| P/POINT | 12-вольтовые розетки в салоне |
| ECU-B | Дневные ходовые огни (DRL) |
| CIG | Прикуриватель Pontiac Vibe, электрозеркала, дополнительные розетки, магнитола, селектор АКПП |
| GAUGE | Комбинация приборов, фонари заднего хода, зарядка, дверные замки, стеклоподъемники, люк, кондиционер, круиз |
| WASHER | Система омывателей стекол |
| M-HTR/DEF 1–UP | Электронное управление двигателем |
| HTR | Обогрев и кондиционер |
| DEF | Обогрев заднего стекла, связь с предохранителем M-HTR/DEF 1-UP |
| POWER | Электрические окна и люк на крыше |
Предохранитель прикуривателя в блоке салона обозначен как CIG и имеет номинал 15А, обеспечивая питание для зарядки гаджетов в Toyota Matrix.
На задней панели блока предохранителей Pontiac Vibe размещаются дополнительные реле для ключевых функций.

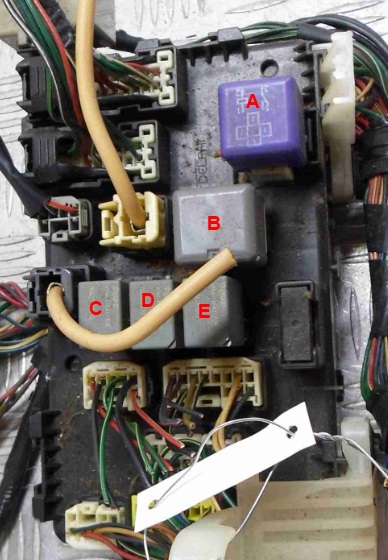

Расположение реле в салоне
Функции реле блока в салоне Toyota Matrix
- А — Реле запуска стартера
- B — Реле заднего обогрева
- С — Реле бензонасоса
- D — Реле электростеклоподъемников
- E — Реле зажигания IG1
Некоторые предохранители и реле в Pontiac Vibe могут быть установлены отдельно, например, рядом с блоком или за бардачком.

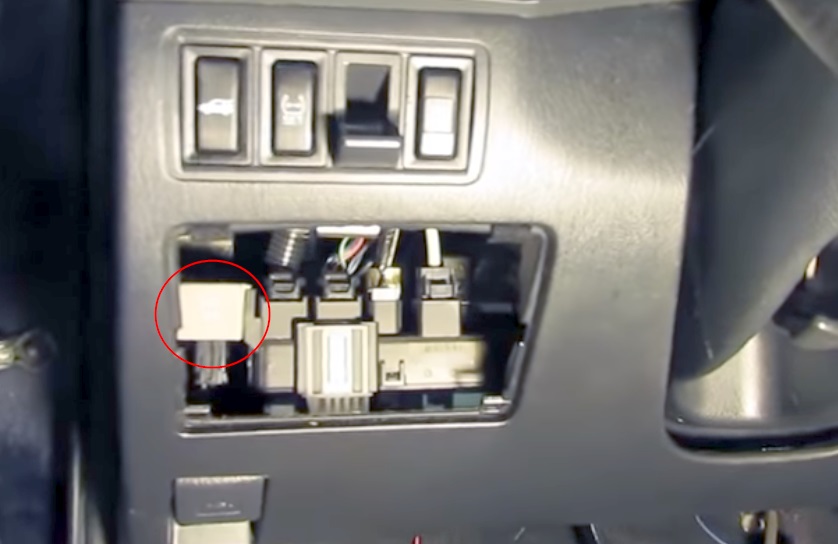

Реле сигналов поворота Toyota Matrix
Блок предохранителей и реле под капотом Pontiac Vibe (Toyota Matrix)

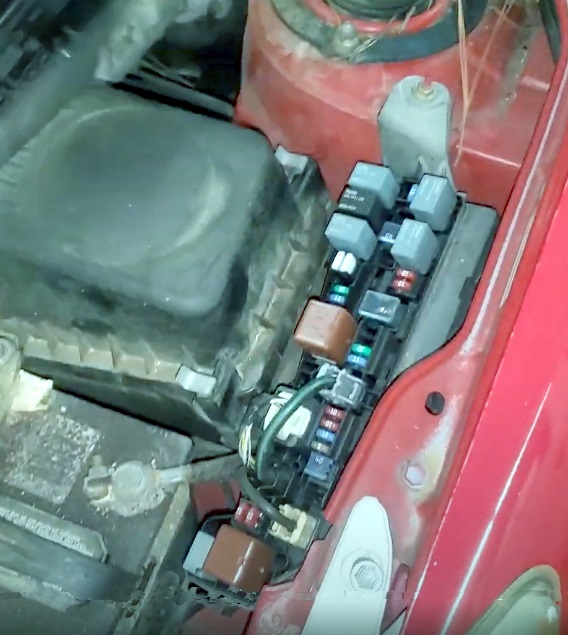

Основной блок подкапотного отсека расположен слева от аккумулятора, отвечая за высокомощные системы автомобиля.

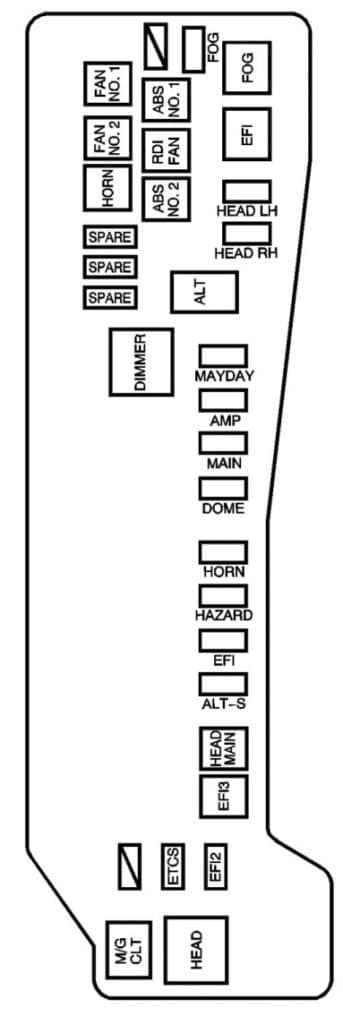

Схема подкапотного блока предохранителей Toyota Matrix
Расшифровка элементов подкапотного блока
Предохранители в блоке под капотом Pontiac Vibe
| SPARE | Запасные предохранители для замены |
| ETCS | Электронный контроль дросселя ETCS-i |
| ABS NO. 2 | Система ABS (без VSC) |
| RDI FAN | Вентилятор радиатора охлаждения |
| ABS NO. 1 | Система ABS (с VSC) |
| FOG | Противотуманные фары спереди |
| EFI2 | Многоточечный впрыск топлива EFI, контроль эмиссии |
| EFI3 | Система EFI и последовательный впрыск, экологический контроль |
| HEAD MAIN | Фары ближнего света, цепи левых фар |
| ALT-S | Генератор и система зарядки |
| EFI | Электронный впрыск топлива ECU |
| HAZARD | Поворотники и аварийная сигнализация |
| HORN | К喇ксон (сигнал) |
| DOME | Салонное освещение, приборы, аудио, бесключевой доступ, навигация |
| MAIN | Стартер, основной предохранитель AM2 |
| AMP | Усилитель аудиосистемы |
| MAYDAY | Система OnStar® |
| ALT | ABS, вентилятор, туманки, обогрев, AM1, POWER, DOOR, ECU-B, TAIL, STOP, розетки, OBD, зарядка |
| HEAD RH | Правая фара, индикатор дальнего света |
| HEAD LH | Левая фара |
Реле в подкапотном блоке Toyota Matrix
| M/G | Компрессор кондиционера |
| HEAD | Фары головного освещения |
| DIMMER | Переключатель дальний/ближний свет |
| HORN | Электрический сигнал |
| FAN NO. 2 | Второй вентилятор охлаждения |
| FAN NO. 1 | Основной вентилятор системы охлаждения |
| EFI | Реле впрыска топлива |
| FOG | Реле противотуманок |
Если у вас есть идеи по улучшению руководства по предохранителям Pontiac Vibe или Toyota Matrix — делитесь в комментариях!
