Toyota Carina V пятого поколения под кодом AT170 производилась в 1988–1992 годах. В ряде стран эта модель известна как Toyota Corona AT170. В этой статье мы подробно разберем предохранители и реле для Toyota Carina (Corona) AT170, включая схемы блоков предохранителей, их расположение, замену и диагностику. Особо выделим предохранитель прикуривателя, а также ключевые элементы для ремонта и обслуживания Toyota Carina AT170.
Всегда проверяйте назначение предохранителей и реле по схемам на крышке вашего блока для точной идентификации.
Блок предохранителей в салоне Toyota Carina AT170
Главный блок предохранителей и реле в интерьере расположен под торпедо, за панелью приборов, для удобного доступа при диагностике и замене.

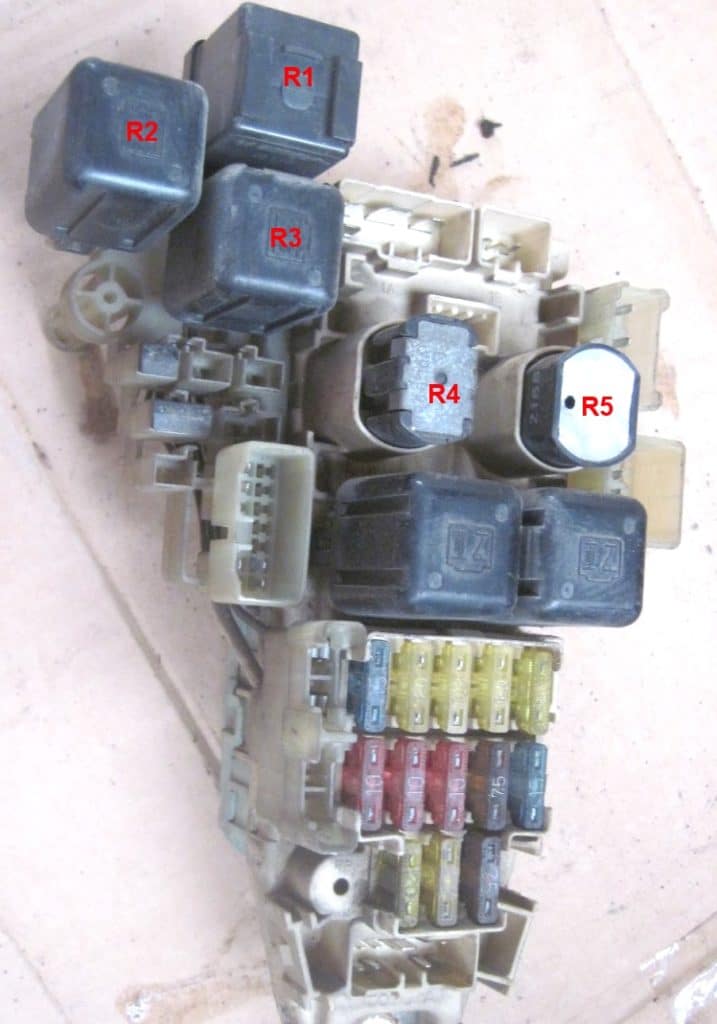

Фото — пример расположения блока в салоне
Предохранители салонного блока

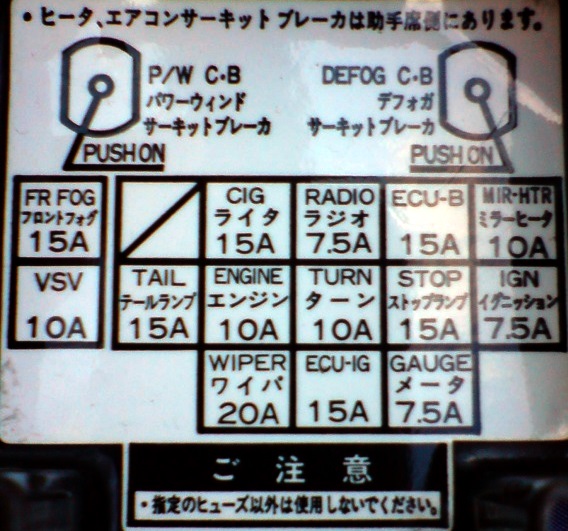

Расположение предохранителей по схеме с крышки блока Toyota Carina AT170
Расшифровка предохранителей
- 15A FR FOG — Передние противотуманные фары в Toyota Carina AT170
- 15A CIG — Предохранитель прикуривателя, розетка
- 7.5A RADIO — Аудиосистема, радиоаппаратура
- 15A ECU-B — Системы ABS, SRS (подушки безопасности)
- 10A MIR-HTR — Обогрев боковых зеркал
- 10A VSV — Вакуумный электромагнитный клапан
- 15A TAIL — Габаритные огни, освещение номерного знака
- 10A ENGINE — ЭБУ двигателя, контроль зажигания
- 10А TURN — Поворотники, указатели направления
- 15A STOP — Тормозные сигналы, стоп-огни
- 7,5A IGN — ЭБУ двигателя, впрыск топлива
- 20А WIPER — Стеклоочиститель и омыватель лобового стекла
- 15А ECU-IG — Блок электронного управления
- 7.5A GAUGE — Панель приборов, датчики
Реле в салонном блоке

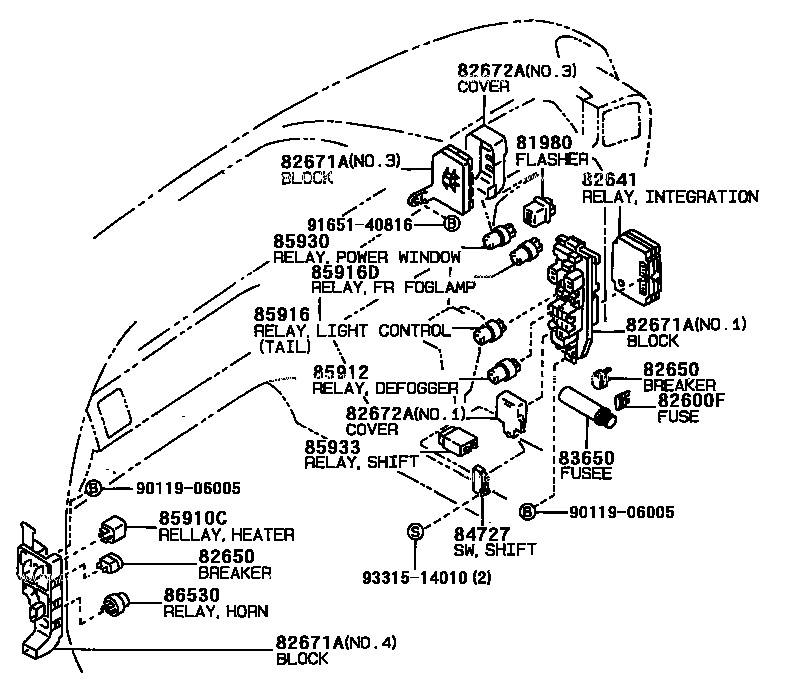

Схема расположения реле
Обозначения реле и компонентов
| 82672A COVER, JUNCTION BLOCK | КРЫШКА, СОЕДИНИТЕЛЬНЫЙ БЛОК |
| 81980 FLASHER ASSY, TURN SIGNAL | ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА |
| 82671A BLOCK, JUNCTION | БЛОК, СОЕДИНИТЕЛЬНЫЙ |
| 82641 RELAY, INTEGRATION NO.1 | РЕЛЕ ВСТРОЕННОЕ №1 |
| 85930 RELAY ASSY, POWER WINDOW | РЕЛЕ В СБОРЕ, ЭЛЕКТРО ПРИВОД ОКОН |
| 85916D RELAY, FOG LAMP | РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА |
| 85916 RELAY, LIGHT CONTROL | РЕЛЕ, УПРАВЛЕНИЕ СВЕТОМ |
| 82650 BREAKER ASSY, WIRING CIRCUIT, NO.1 | ВЫКЛЮЧАТЕЛЬ, ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ, № 1 |
| 85912 RELAY, DEFOGGER | РЕЛЕ, ОБОГРЕВ СТЕКЛА |
| 82600F FUSE, FUSE BLOCK | ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ |
| 85933 COMPUTER, SHIFT LOCK CONTROL | КОМПЬЮТЕР, УПРАВЛЕНИЕ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ |
| 85910C RELAY ASSY (FOR HEATER BLOWER MOTOR) | РЕЛЕ В СБОРЕ (ДЛЯ ДВИГАТЕЛЯ НАГРЕВАТЕЛЯ) |
| 84727 SWITCH, SHIFT LOCK CONTROL | ВЫКЛЮЧАТЕЛЬ, УПРАВЛЕНИЕ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ |
| 86530 RELAY ASSY, HORN | РЕЛЕ В СБОРЕ, СИГНАЛ |
Блок предохранителей под капотом

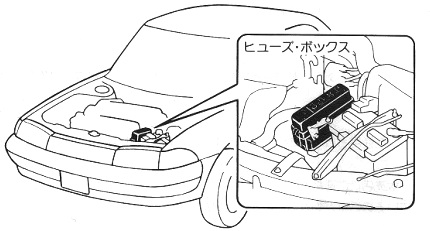

В моторном отсеке основной блок предохранителей и реле Toyota Carina AT170 установлен поблизости от аккумуляторной батареи и защищен пластиковой крышкой для надежной эксплуатации.

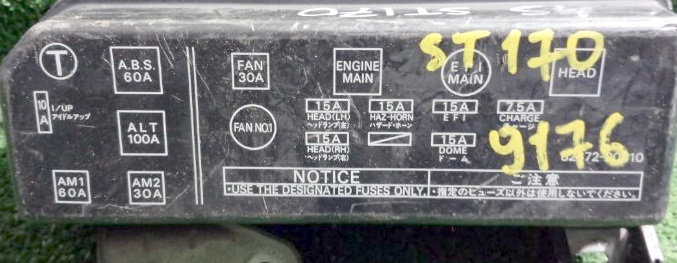

Схема предохранителей с крышки блока под капотом
Блок может иметь разные конфигурации в зависимости от комплектации Toyota Carina Corona AT170.

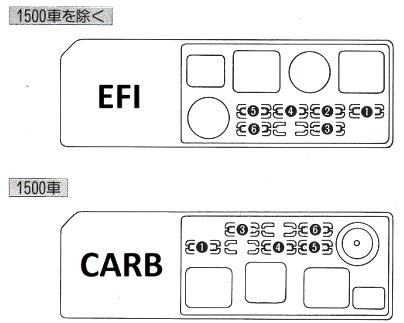

Детальная схема блока
Назначение предохранителей под капотом
- CHARGE — Зарядка аккумулятора, система генератора
- EFI — Электронное управление топливной системой двигателя
- DOME — Домашнее освещение, индикаторы дверей, часы
- HAZ — HORN — Аварийная сигнализация, клаксон
- HEAD (LH) — Левая головная фара
- HEAD (RH) — Правая головная фара
Некоторые реле и предохранители могут быть размещены отдельно от основного блока в моторном отсеке Toyota Carina AT170.
