Mercedes-Benz Sprinter Classic W909 выпускалась на российском рынке в 2013–2018 годах. Самыми востребованными оказались дизельные агрегаты 311 CDI и 411 CDI, обеспечивающие надежность и экономичность. В этой статье мы разберем предохранители и реле Mercedes Sprinter Classic W909: приведем схемы блоков, укажем их расположение с фото-примерами, а также отдельно выделим предохранитель прикуривателя для удобства ремонта и диагностики электрики.
Конфигурация блоков предохранителей и функции реле могут варьироваться в зависимости от года выпуска, модификации и уровня электрического оборудования автомобиля.
Не подходит поколение или схемы?
[Описание Спринтер 1]
[Описание Спринтер 2]
[Описание Спринтер 3]
Блоки в салоне
Блок под рулём

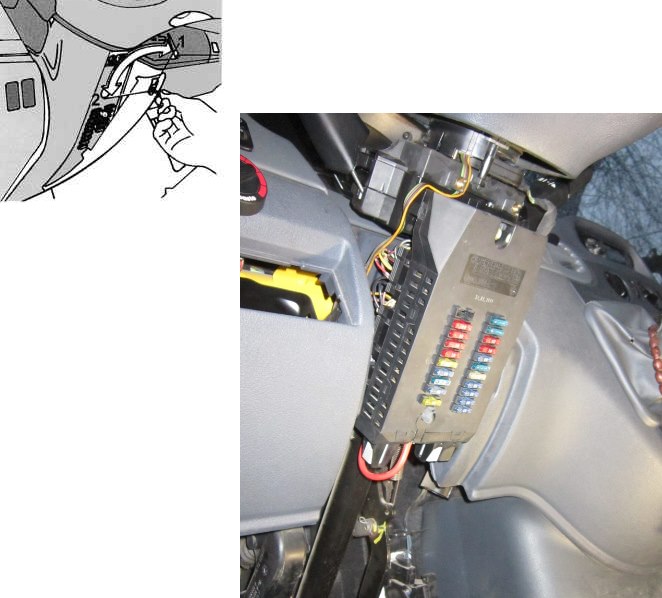

В нижней зоне приборной панели, под защитной крышкой справа от рулевой колонки, установлен основной блок предохранителей и реле Mercedes Sprinter Classic.

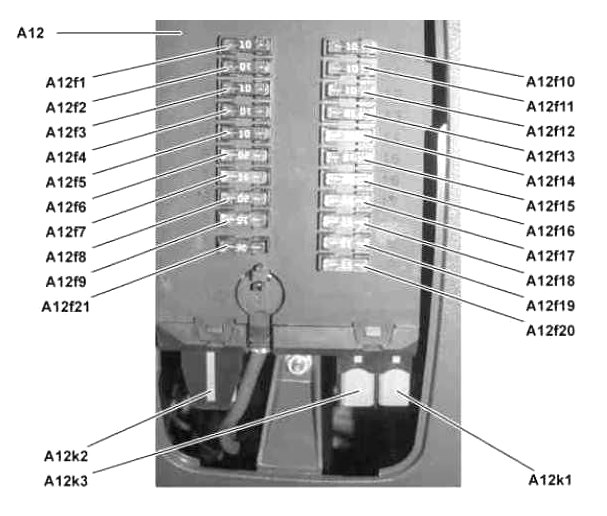

Схема
Описание
| A12f1 | Правый стояночный и габаритный свет |
| A12f2 | Фара правого дальнего света |
| A12f3 | Фара левого дальнего света, индикация дальнего света |
| A12f4 | Задний фонарь хода назад |
| A12f5 | Сигнал торможения (стоп-сигналы) |
| A12f6 | Электромотор стеклоочистителя |
| A12f7 | Клаксон, реле цепи клеммы 15 |
| A12f8 | Салонное освещение, прикуриватель, аудиосистема, цепь клеммы 30 |
| A12f9 | Аварийная сигнализация, парковочные огни |
| A12f10 | Подсветка панели приборов, фонарь номерного знака |
| A12f11 | Левый стояночный и габаритный свет |
| A12f12 | Фара правого ближнего света |
| A12f13 | Фара левого ближнего света, задний противотуманный свет |
| A12f14 | Резерв (не используется) |
| A12f15 | Радио, цепь клеммы 15 |
| A12f16 | Блок CDI, цепь клеммы 30 |
| A12f17 | Блок CDI, цепь клеммы 30 |
| A12f18 | Система зажигания, клемма 15 |
| A12f19 | Резерв (не используется) |
| A12f20 | Панель климат-контроля, клемма 30 |
| A12f21 | Вентилятор обогрева, клемма 30 |
| Реле | |
| A12k1 | Реле указателей поворота |
| A12k2 | Реле стеклоочистителя |
| A12k3 | Реле CDI |
За функционирование прикуривателя отвечает предохранитель с маркировкой A12f8 в блоке под рулем.
Блоки под сидением водителя
Блок предохранителей и реле
Вариант 1
Справа от сиденья водителя, за защитной панелью, расположен дополнительный блок предохранителей и реле Sprinter Classic W909.

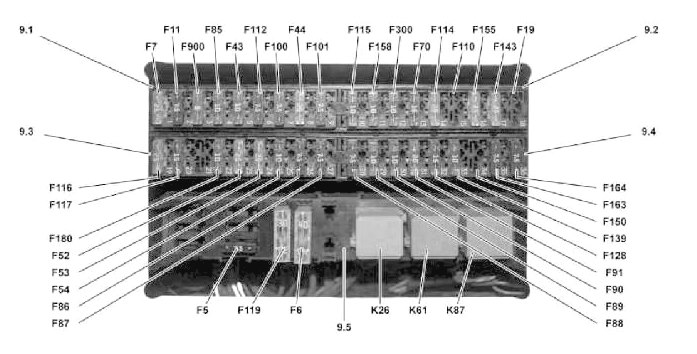

Схема
Обозначение
| Блок 9.1 | |
| F7 | Система ESP, клемма 30 |
| F11 | Приборная панель |
| F900 | Клемма 30 |
| F85 | Дневные ходовые огни, клемма 30 |
| F43 | Беспроводное управление радио |
| F112 | Центральный замок, клемма 30 |
| F100 | Центральный замок, клемма 30 |
| F44 | Центральная блокировка дверей |
| F101 | Доп. жидкостный обогреватель |
| Блок 9.2 | |
| F115 | Клемма D+ |
| F158 | Электробензонасос |
| F300 | Салонное освещение |
| F70 | Реле цепи D+ |
| F114 | Дополнительный радиатор |
| F110 | Разъем прицепа |
| F155 | Доп. электрический обогреватель |
| F143 | Жидкостный дополнительный отопитель |
| F19 | Модуль доп. поворотников II |
| Блок 9.3 | |
| F116 | Клемма 30 |
| F117 | Клемма 15 |
| F180 | Клемма 30 |
| F52 | Стеклоподъемник правой двери |
| F53 | Стеклоподъемник левой двери |
| F54 | Обогрев и регулировка боковых зеркал |
| F86 | Дневные огни, клемма 15 |
| F87 | Левая фара |
| Блок 9.4 | |
| F88 | Правая фара |
| F89 | Реле клеммы 87 (1) |
| F90 | Реле клеммы 87 (2) |
| F91 | Реле клеммы 87 (3) |
| F128 | Обогрев водительского сиденья |
| F139 | Жидкостный доп. отопитель |
| F150 | Вентилятор на крыше |
| F163 | Тахограф, клемма 30 |
| F164 | Тахограф, клемма 15 |
| Блок 9.5 | |
| F5 | Система ESP |
| F119 | Доп. вентилятор кондиционера |
| F6 | ESP, клемма 30 |
| Реле | |
| K26 | Реле D+ |
| K61 | Реле стартера |
| K87 | Реле клеммы 87 |

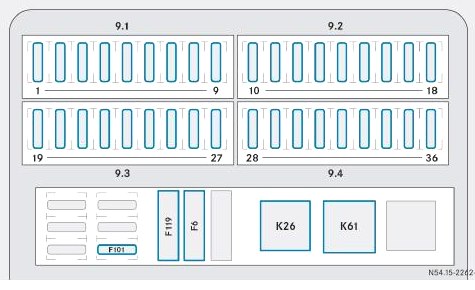

Вариант 2
Схема
Описание
| 9.1 | |
| 1 | F158 10A Дизельный мотор, компоненты / ECU |
| 2 | F180 10A Дизельный мотор, компоненты / ECU |
| 3 | F19 10A Модуль дополнительных поворотников |
| 4 | F43 10A Иммобилайзер (транспондер) |
| 5 | F85 10A DRL (дневные ходовые огни) |
| 6 | F70 15A Реле D+ |
| 7 | F143 25A Доп. отопитель |
| 8 | Резерв |
| 9 | F44 25A Центральный замок |
| 9.3 | |
| 19 | F115 10A Кузов, D+ |
| 20 | F117 15A Кузов, клемма 15 |
| 21 | F116 25A Кузов, клемма 30 |
| 22 | F150 15A Крышный вентилятор |
| 23 | F114 25A Доп. теплообменник |
| 24 | F163 7,5A Тахограф |
| 25 | F164 7,5A Тахограф |
| 26 | F139 10A Доп. отопление |
| 27 | F54 10A Боковые зеркала |
| 9.4 | |
| 28 | F98 10A Реле вентилятора, скорость 1 |
| 29 | F128 15A Обогрев сиденья водителя |
| 30 | Резерв |
| 31 | F155 25A Водяной доп. обогрев |
| 32 | F52 25A Стеклоподъемники |
| 33 | F53 25A Стеклоподъемники |
| 34 | Резерв |
| 35 | F110 15A Разъем прицепа |
| 36 | F300 10A Салонные лампы |
Блок реле

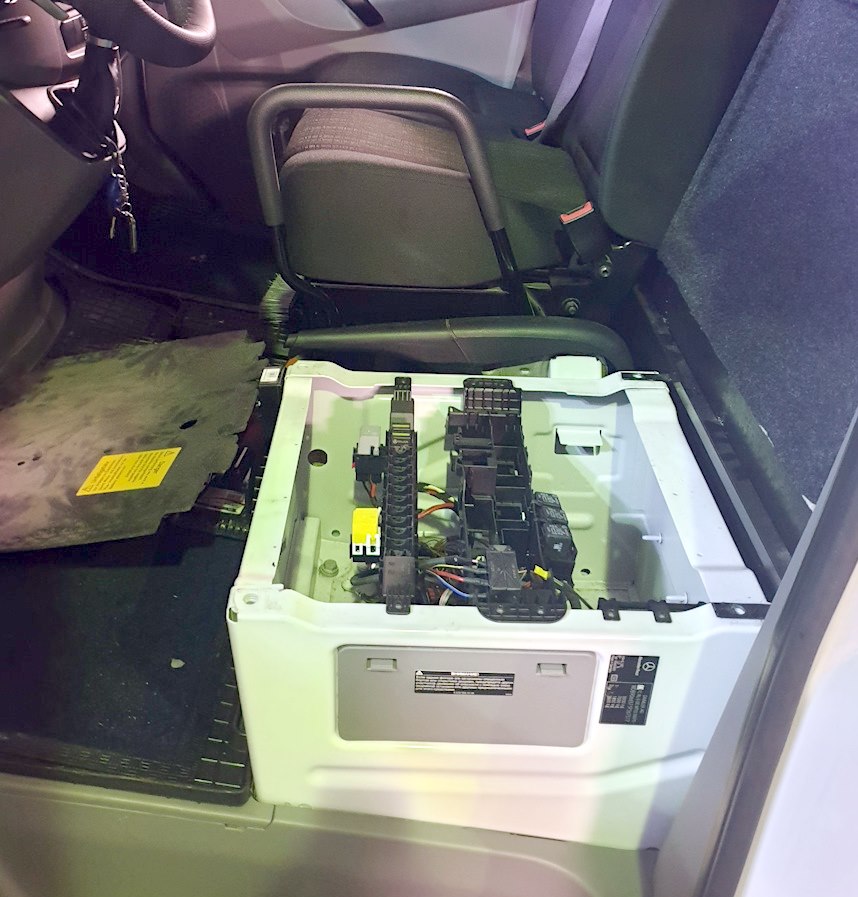

Под водительским сиденьем могут монтироваться дополнительные реле для систем Mercedes Sprinter Classic.

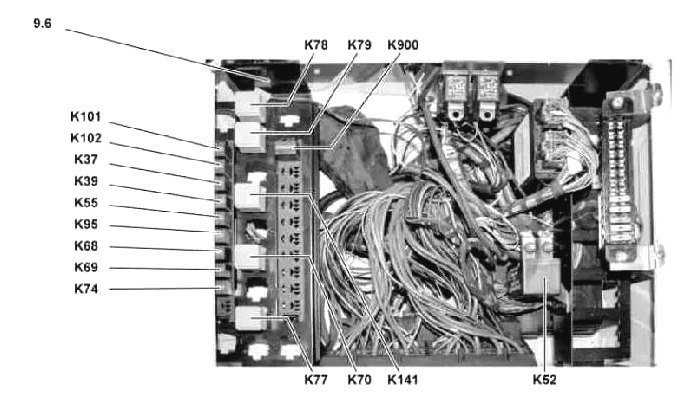

Общая схема
Назначение
| K37 | Реле клаксона |
| K39 | Реле бензонасоса |
| K52 | Реле отключения аккумулятора |
| K55 | Реле левого ближнего света |
| K68 | Реле DRL (1) |
| K69 | Реле DRL (2) |
| K70 | Реле клеммы 15 |
| K74 | Реле клеммы 15 |
| K77 | Реле доп. вентилятора А/С |
| K78 | Реле D+ |
| K79 | Реле клеммы 15 |
| K95 | Реле правого ближнего света |
| K101 | Реле центрального замка и левого поворотника |
| K102 | Реле центрального замка и правого поворотника |
| K141 | Реле заднего ПТФ |
| K900 | Реле прикуривателя |
Блок под капотом

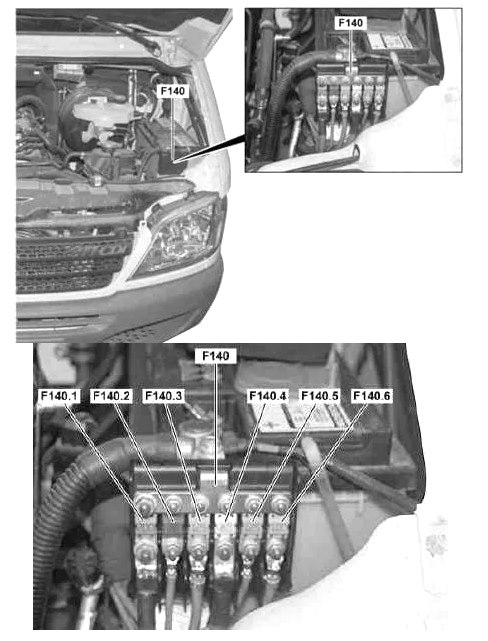

В моторном отсеке, рядом с плюсовой клеммой аккумулятора, размещен мощный блок предохранителей в формате высокотоковых вставок для Sprinter Classic W909.
Расшифровка
| F140.1 | Реле отключения АКБ, клемма 30 |
| F140.2 | Клемма 15, реле цепи 30 |
| F140.3 | Клемма 30 |
| F140.4 | Рышечный кондиционер, клемма 30 |
| F140.5 | Предпусковой нагрев, клемма 30 |
| F140.6 | Центральный модуль электроники, тахограф, клеммы 30 |
