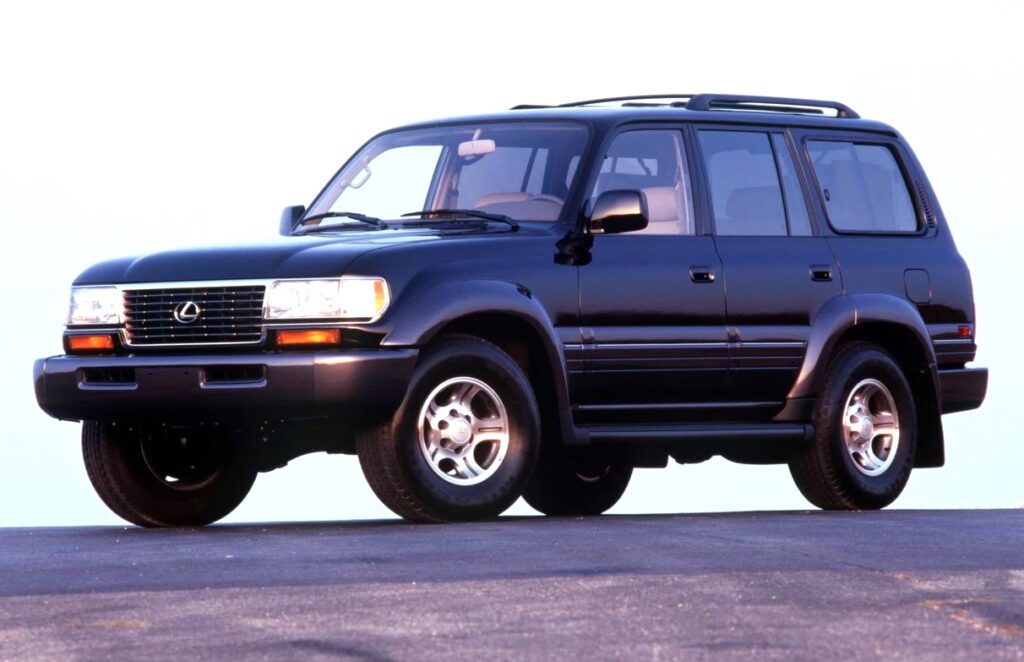

Lexus LX 450 — это первое поколение внедорожников серии LX, производившихся в 1995, 1996 и 1997 годах. В нашем подробном руководстве по электрике Lexus LX 450 вы получите полную информацию о предохранителях и реле, включая схемы расположения блоков, их фото и назначение компонентов. Особое внимание уделим предохранителю прикуривателя и другой важной электрики для ремонта и диагностики.
Функции предохранителей и реле в Lexus LX 450 могут варьироваться в зависимости от модификации. Всегда проверяйте данные по схемам на крышках блоков для точной замены предохранителей.
Блоки предохранителей и реле в салоне Lexus LX 450
Положение блоков
Общая схема расположения
Расшифровка элементов
- Основной блок предохранителей в салоне
- Электронный блок управления АБС
- Реле разрыва электрической цепи
- Блок с реле для различных систем
- Реле активации блокировки центрального дифференциала
- Реле оповещения о незастегнутом ремне
- Реле фиксации фар
- ЭБУ системы круиз-контроля
- Усилитель кондиционера воздуха
- Реле температуры охлаждающей жидкости мотора и CUT-реле
- Реле регулировки скорости вентилятора
- Дополнительный усилитель кондиционирования
- Модуль управления двигателем ECU
- Усилитель стереосистемы
- ЭБУ системы блокировки дифференциала
- Реле зажигания для цилиндров
- Блок датчика airbag (SRS)
Салонный блок предохранителей Lexus LX 450
Блок размещен в нижней секции приборной панели, скрыт под защитной панелью для удобного доступа при замене предохранителей.
Схема предохранителей салона
Назначение предохранителей
| 1 | 15A CIG — Прикуриватель, зеркала заднего вида с электроприводом, цифровой дисплей часов, радио, кассетный магнитофон, антенна с электроприводом, система блокировки переключения передач автоматической коробки передач, система подушек безопасности SRS |
| 2 | 15A TAIL — Задние фонари, освещение номерного знака, габаритные огни и передние боковые габаритные огни, подсветка приборной панели, часы, подсветка перчаточного ящика |
| 3 | 15A OBD — Бортовая система диагностики |
| 4 | 10A STOP — Стоп-сигналы, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, система блокировки переключения передач автоматической коробки передач |
| 5 | 20A DEFOG — Обогрев заднего стекла |
| 6 | 20A WIPER — Дворники и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла |
| 7 | 10A GAUGE — Датчики и измерители, индикаторы напоминания об обслуживании и предупреждающие зуммеры (кроме сигнальных ламп выпуска и открытых дверей), фонари заднего хода |
| 8 | 7,5A TURN — Указатели поворота |
| 9 | 15A ECU-IG — Система круиз-контроля |
| 10 | 10A ECU-B — Система подушек безопасности SRS |
| 11 | 20A REAR-HTR — Кондиционер |
| 12 | 7,5A IGN — Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система контроля выбросов, система подушек безопасности SRS |
| 13 | 10A A.C — Кондиционер |
| 14 | 30A DIFF — Система блокировки дифференциала |
| 15 | Не используется |
| 16 | Не используется |
| 17 | Не используется |
| 18 | 40A FL HEATER — Кондиционер |
| 19 | 30A FL POWER — Электрические стеклоподъемники, система блокировки дверей с электроприводом, люк с электроприводом на крыше |
Предохранитель прикуривателя в Lexus LX 450 — это номер 1 номиналом 15А, часто требующий проверки при неисправностях электрики.
Блок реле в салоне
Схема реле
Расшифровка реле
| R1 | Обогреватель стекла |
| R2 | Нагреватель |
| R3 | Реле мощности |
| R4 | Габариты |
| R5 | Указатель поворотов (аварийка) |
| R6 | Не используется |
| R7 | Вентилятор охлаждения |
| R8 | Вентилятор охлаждения (высокая скорость) |
Дополнительные элементы в салоне
Схема дополнительных компонентов
Описание элементов
- Реле управления люком
- Реле заднего обогревателя
- Усилитель НЧ-динамика
- Реле заднего стеклоочистителя
- ЭБУ блокировки переключения передач
- Реле управления дверным замком
Блоки под капотом Lexus LX 450
Положение блоков
Общая схема подкапотных блоков
Расшифровка
- Распределительная коробка предохранителей
- Блок предохранителей и реле под капотом
- Плавкая вставка высокой мощности
Распределительная коробка под капотом
Фото и схема
Обозначения соединений
| АСС — клемма АСС замка зажигания |
| IG — клемма IG1 замка зажигания |
| + В — плавкая вставка электрической цепи |
| — E — заземление |
Подкапотный блок предохранителей и реле
Фото блока
Схема на крышке блока
Детальная схема
Назначение предохранителей и реле
| 1 | Не используется |
| 2 | 7,5A CHARGE — Система зарядки, сигнальная лампа разрядки |
| 3 | 15A EFI — Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива |
| 4 | 20A CDS-FAN |
| 5 | 15A HEAD (RH) — Правые фары |
| 6 | 15A HEAD (LH) — Левая фара |
| 7 | Не используется |
| 8 | Не используется |
| 9 | 15A HAZ-HORN — Аварийные мигалки, гудки |
| 10 | 10A DOME — Внутреннее освещение, личное освещение, освещение багажного отделения, лампа зажигания, сигнальная лампа открытой двери, часы, радио, кассетный магнитофон, электрическая антенна, подсветка туалетного столика |
| 11 | 50A AM 1 — Все компоненты в цепях «CIG», «WIPER», «GAUGE», «TURN», «ECU-IG», «REAR-HTR», «IGN», «DIFF» и «FL POWER» |
| 12 | 60A ABS — Анти блокировочная тормозная система |
| Relay | |
| R1 | Управления двигателем |
| R2 | Сигнал |
| R3 | Не используется |
| R4 | Не используется |
| R5 | Фары |
| R6 | Не используется |
Вблизи может располагаться дополнительный блок для системы АБС, важный для диагностики тормозов в Lexus LX 450.
