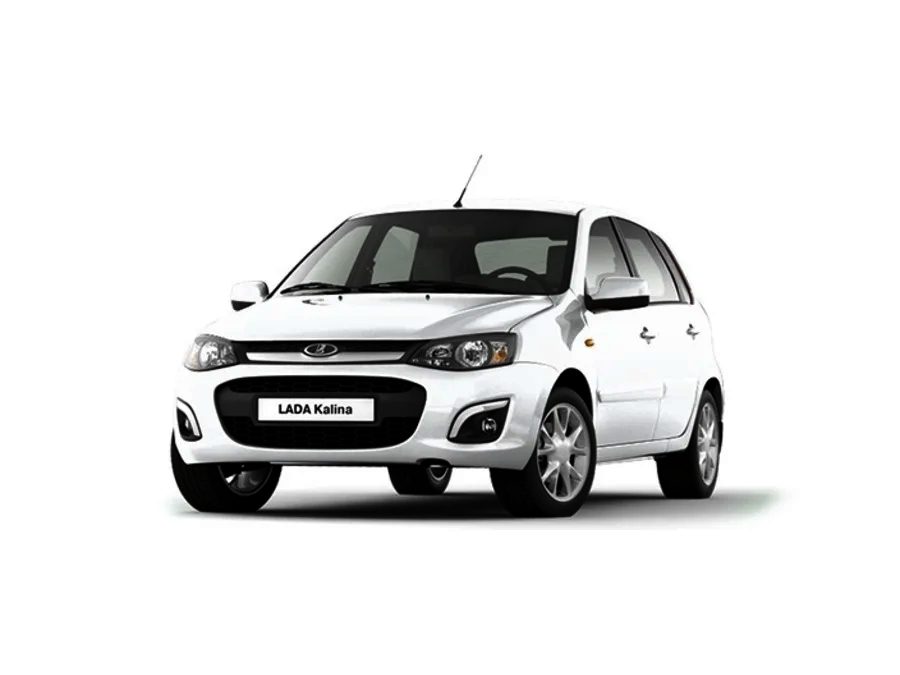

Второе поколение Лада Калина (модели ВАЗ-2192, ВАЗ-2194) производилось в период с 2013 по 2018 год в кузовах хэтчбек и универсал, включая стандартные комплектации, а также внедорожную модификацию Cross и спортивную версию Sport. В этой статье мы подробно рассмотрим систему предохранителей и реле для Лада Калина 2, с иллюстрациями схем монтажных блоков и примерами расположения. Особое внимание уделим предохранителю, защищающему розетку прикуривателя, что актуально для ремонта электрики Калина 2. В завершение предоставим возможность скачать полные электрические схемы ВАЗ Калина второго поколения для самостоятельной диагностики и замены элементов.
Конфигурация схем блоков предохранителей Лада Калина 2 и функции элементов могут варьироваться в зависимости от года производства и комплектации (люкс, норма, стандарт). Рекомендуем сверяться с маркировкой на внутренней стороне крышки блока или официальной документацией автомобиля.
Монтажный блок в салоне

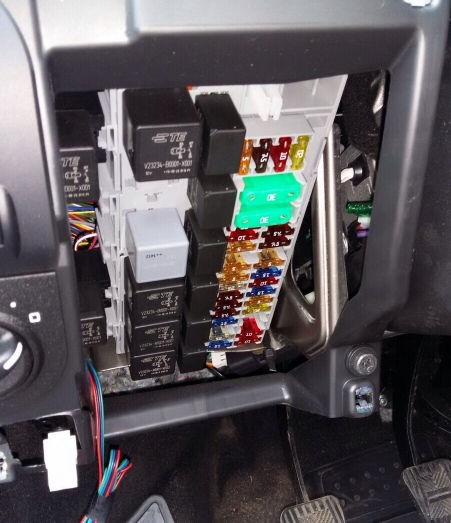

Основной блок предохранителей и реле Лада Калина 2 расположен внутри салона, под торпедо со стороны водителя, за пластиковой защитной крышкой. Это ключевой узел для диагностики электрических неисправностей.
Вариант 1
Иллюстрация блока

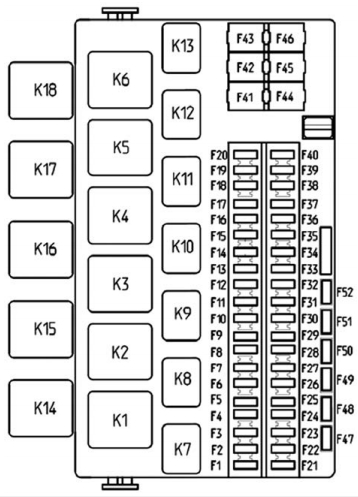

Схема 1
Схема 2
Расшифровка предохранителей блока
| F1 | 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем |
| F2 | 25А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни |
| F3 | 15А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач Стандарт: Аварийная сигнализация |
| F4 | 15А Контроллер системы надувных подушек безопасности |
| F5 | 7,5А Клемма 15 приборов |
| F6 | 7,5А Свет заднего хода, Указатели поворота (Стандарт) Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) Блок управления системой безопасной парковки (Норма, Люкс) |
| F7 | 7,5А Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фаз Датчики концентрации кислорода |
| F8 | 25А Обогреватель заднего стекла, Обогреватели наружных зеркал (Норма, Люкс) |
| F9 | 5А Габаритные огни правого борта |
| F10 | 5А Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажника Плафон освещения вещевого ящика |
| F11 | 5А Задние противотуманные огни |
| F12 | 10А Ближний свет, правая фара Электро корректор правой фары |
| F13 | 10А Ближний свет, левая фара Электро корректор левой фары |
| F14 | 10А Дальний свет, правая фара |
| F15 | 10А Дальний свет, левая фара |
| F16 | 10А Правая противотуманная фара |
| F17 | 10А Левая противотуманная фара |
| F18 | 20А Обогреватели передних сидений, Прикуриватель |
| F19 | 5А Норма, Люкс: Блок управления АБС 20А Стандарт: Моторедукторы блокировки замков дверей |
| F20 | 15А Звуковой сигнал |
| F21 | 10А Топливный насос |
| F22 | 25А Омыватель ветрового стекла Центральный блок кузовной электроники Омыватель заднего стекла Очиститель заднего стекла |
| F23 | 5А Комбинация приборов Диагностический разъем |
| F24 | 7,5А Норма, Люкс: Муфта компрессора кондиционера Контроллер системы автоматического управления климатической установкой Стандарт: Резерв |
| F25 | 7,5А Сигналы торможения Плафон освещения салона (Стандарт) |
| F26 | 10А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв |
| F27 F31 | 25А Норма, Люкс: Блок управления АБС 30А Стандарт: Электро стеклоподъемники передних дверей |
| F28 F32 |
30А Электро вентилятор отопителя (Стандарт) Контроллер системы автоматического управления климатической установкой |
Розетку прикуривателя защищает предохранитель F18 номиналом 15А в блоке салона.
Функции реле в блоке
| K1 | Реле электро вентиляторов охлаждения радиатора |
| K2 | Реле электро вентиляторов охлаждения радиатора |
| K3 | Дополнительное реле стартера |
| K4 | Разгрузочное реле выключателя зажигания |
| К5 | Реле аварийной сигнализации |
| K6 | Реле обогрева сидений / Реле очистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла и наружных зеркал |
| K11 | Главное реле ЭСУД |
| K12 | Реле топливного насоса |
| K13 | Реле света заднего хода |
| K14 | Реле электро вентиляторов охлаждения радиатора |
| K15 | Реле обогрева ветрового стекла |
| K16 | Реле обогрева ветрового стекла |
| K17 | Реле муфты компрессора кондиционера |
Вариант 2

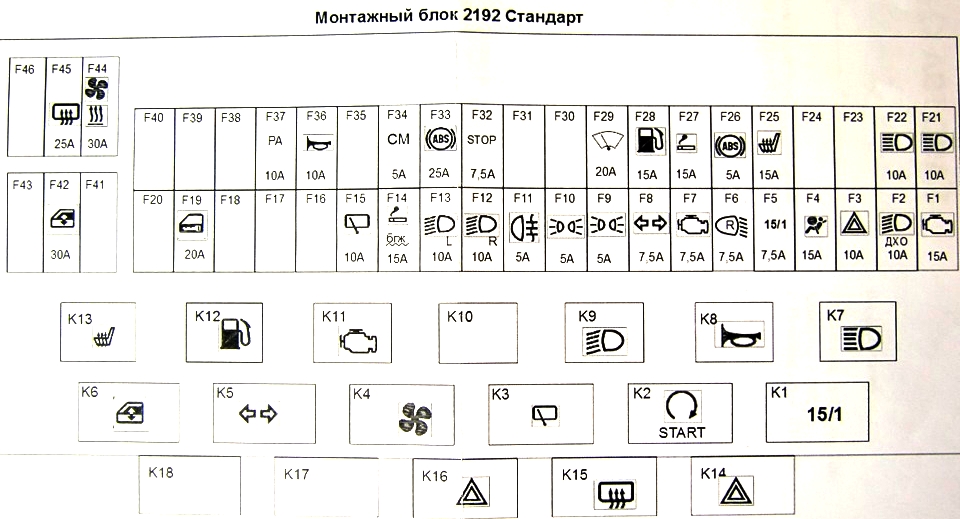

Схема блока
Общее обозначение компонентов
Расшифровка предохранителей
| F1 | 15А Катушки зажигания, Форсунки, Контроллер системы управления двигателем |
| F2 | 30А Норма, Люкс: Центральный блок кузовной электроники, Модуль двери водителя Стандарт: Дневные ходовые огни |
| F3 | 15А Норма, Люкс: Контроллер управления автоматической коробкой переключения передач, Привод управления автоматической коробкой переключения передач |
| F3 | 10А Стандарт: Аварийная сигнализация |
| F4 | 15А Контроллер системы надувных подушек безопасности |
| F5 | 7,5А Клемма 15 приборов |
| F6 | 7,5А Свет заднего хода, Контроллер управления автоматической коробкой переключения передач (Норма, Люкс) |
| F7 | 7,5А Клапан продувки адсорбера, Датчик массового расхода воздуха/ датчик давления, Датчик фаз, Датчики концентрации кислорода |
| F8 | 7,5А Стандарт: Указатели поворота Норма, Люкс: Резерв |
| F9 | 5А Габаритные огни правого борта |
| F10 | 5А Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника, Плафон освещения вещевого ящика |
| F11 | 5А Задние противотуманные огни |
| F12 | 10А Ближний свет, правая фара, Электро корректор правой фары |
| F13 | 10А Ближний свет, левая фара, Электро корректор левой фары |
| F14 | 15А Прикуриватель в багажнике |
| F15 | 10А Очиститель заднего стекла, Омыватель заднего стекла |
| F16 | 5А Норма, Люкс: Модуль двери водителя, Стандарт: Резерв |
| F17 | Резерв |
| F18 | Резерв |
| F19 | 20А Стандарт: Блокировка двери, Норма, Люкс: Резерв |
| F20 | Резерв |
| F21 | 10А Дальний свет, правая фара |
| F22 | 10А Дальний свет, левая фара |
| F23 | 10А Норма, Люкс: Правая противотуманная фара Стандарт: Резерв |
| F24 | 10А Норма, Люкс: Левая противотуманная фара Стандарт: Резерв |
| F25 | 15А Обогрев передних сидений |
| F26 | 5А Блок управления АБС |
| F27 | 15А Прикуриватель |
| F28 | 15А Топливный насос |
| F29 | 20А Центральный блок кузовной электроники (Норма, Люкс) Очиститель ветрового стекла, Омыватель ветрового стекла |
| F30 | Резерв |
| F31 | 7,5А Норма, Стандарт: Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой Стандарт: Резерв |
| F32 | 7,5А Сигнал торможения, Плафон освещения салона |
| F33 | 25А Блок управления АБС |
| F34 | 5А Комбинация приборов, Диагностический разъем |
| F35 | 10А Норма, Люкс: Центральный блок кузовной электроники Стандарт: Резерв |
| F36 | 10А Звуковой сигнал |
| F37 | 10А Мультимедийная система |
| F38 | Резерв |
| F39 | Резерв |
| F40 | Резерв |
| F41 | Резерв |
| F42 | 30А Стандарт: Электро стеклоподъемники Норма, Люкс: Резерв |
| F43 | 50А Норма, Люкс: Контроллер АМТ Стандарт: Резерв |
| F44 | 30А Электро вентилятор отопителя, Контроллер системы автоматического управления климатической установкой (Норма, Люкс) |
| F45 | 25А Обогреватель заднего стекла |
| F46 | Резерв |
Основной прикуриватель в салоне защищен предохранителем F27 номиналом 15А.
Расшифровка реле
| К1 | Разгрузочное реле выключателя зажигания |
| К2 | Реле стартера |
| К3 | Норма, Люкс: Реле электровентилятора охлаждения радиатора Стандарт: Реле стеклоочистителя |
| К4 | Реле электровентилятора охлаждения радиатора |
| К5 | Норма, Люкс: Реле муфты компрессора кондиционера Стандарт: Реле указателей поворота и аварийной сигнализации |
| К6 | Норма, Люкс: Реле обогрева заднего стекла Стандарт: Реле передних электро стеклоподъемников |
| К7 | Реле дальнего света фар |
| К8 | Реле звукового сигнала |
| К9 | Реле ближнего света фар |
| К10 | Норма, Люкс: Реле света заднего хода (в комплектациях с АКПП) Стандарт: Резерв |
| К11 | Главное реле ЭСУД |
| К12 | Реле топливного насоса |
| К13 | Реле обогрева сидений |
| К14 | Норма, Люкс: Реле обогрева ветрового стекла Стандарт: Реле аварийной сигнализации |
| К15 | Стандарт: Реле обогрева заднего стекла |
| К16 | Стандарт: Реле аварийной сигнализации дополнительное |
Монтажный блок под капотом
Дополнительный блок предохранителей и реле размещен в моторном отсеке, вблизи аккумулятора, для защиты высокомощных цепей Лада Калина 2.
Фото и схема блока
Функции элементов
- 30А Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне 50А Обогреватель ветрового стекла
- 60А Генератор
- 60А Генератор
- 30/40А Вентилятор отопителя (предохранитель печки гранты)
- 50А Электромеханический усилитель рулевого управления
- 60А Блок АБС
Полные электросхемы Лада Калина 2
Для более детального изучения электрических схем Лада Калина второго поколения рекомендуем ознакомиться с расширенным руководством: «скачать». Это поможет в ремонте и обслуживании электрики автомобиля.
Владельцам первого поколения Лада Калина подойдет отдельное руководство по предохранителям.
