Kia Picanto 1-го поколения производилась в период с 2004 по 2011 год, включая модели 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 годов. За эти годы автомобиль подвергся обновлению в рамках рестайлинга. Модель Kia Picanto распространялась по всему миру, а в азиатских регионах известна также как Morning. В этой статье мы подробно разберём расположение, схемы и функции предохранителей и реле для Kia Picanto первого поколения, включая блоков предохранителей в салоне и под капотом. Особое внимание уделим предохранителю прикуривателя, а также добавим ключевые слова вроде «схема предохранителей Киа Пиканто 1», «реле Kia Picanto» и «замена предохранителей Picanto» для удобства поиска.
Расположение и назначение предохранителей и реле для вашего Киа Пиканто обычно указаны на внутренней стороне крышки блока.
Блок предохранителей в салоне
Этот блок с предохранителями и реле автомобиль Kia Picanto расположен под приборной панелью на стороне водителя. Чтобы получить доступ, просто снимите защитную крышку, потянув за неё.

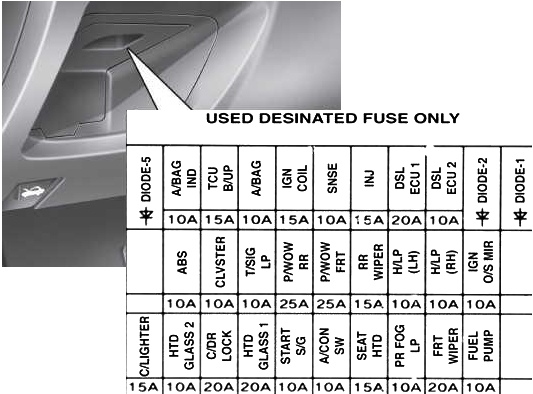

Схема блока предохранителей

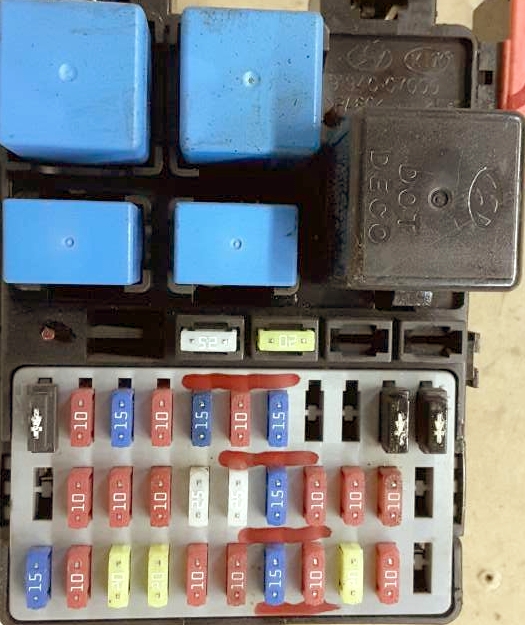

Фото — пример блока в салоне Kia Picanto 1
Расшифровка предохранителей и реле
| START SIG | 10А Система запуска двигателя (стартер) |
| RR FOG LP | 10A Задний противотуманный свет |
| A/CON SW | 10А Кондиционер и климат-контроль |
| CLUSTER | 10А Приборная панель |
| SEAT HTD | 15А Подогрев сидений |
| C/LIGHTER | 15А Прикуриватель и розетка |
| A/BAG | 10А Система подушек безопасности |
| R/WIPER | 15А Задний дворник и омыватель |
| ABS | 10А Система ABS (антиблокировка тормозов) |
| IGN COIL | 15А Система зажигания |
| T/SIG LP | 10А Поворотники и сигнальные лампы |
| HTD GLASS1 | 20А Обогрев заднего стекла (основной) |
| HTD GLASS2 | 10А Обогрев заднего стекла (дополнительный) |
| P/WDW RR | 25А Электростеклоподъёмники задние |
| IGN O/S MIR | 10А Электропривод боковых зеркал |
| P/WDW FRT | 25А Электростеклоподъёмники передние |
| FRT WIPER | 20А Передние дворники |
| H/LP (LH) | 10А Фары ближнего света (левые) |
| H/LP (RH) | 10А Фары ближнего света (правые) |
| FUEL PUMP | 10А Электробензонасос |
| INJ | 15А Топливные форсунки (инжекторы) |
| SNSR | 10А Датчик кислорода |
Предохранитель для прикуривателя помечен как C/LIGHTER (15А) и находится в нижнем левом секторе блока.
В верхней секции блока размещаются реле, их количество варьируется в зависимости от комплектации Kia Picanto. Здесь могут быть реле для аварийной сигнализации, указателей поворота, центрального замка, электростеклоподъёмников и других систем.
Блоки предохранителей под капотом
Основной блок под капотом
Этот основной блок предохранителей и реле расположен в левой части моторного отсека на Kia Picanto 1 поколения.

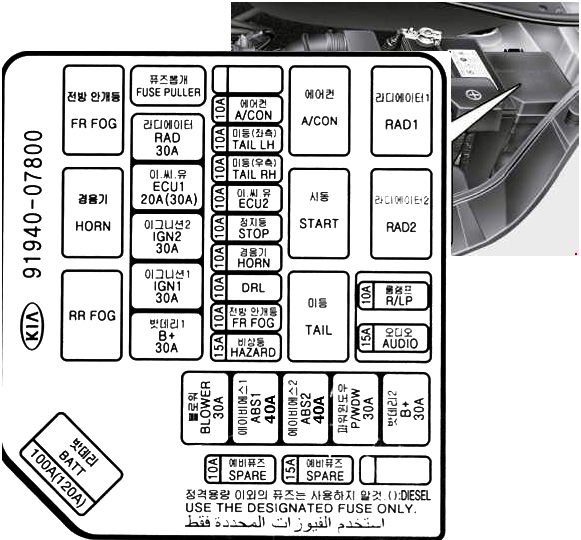

Схема основного блока

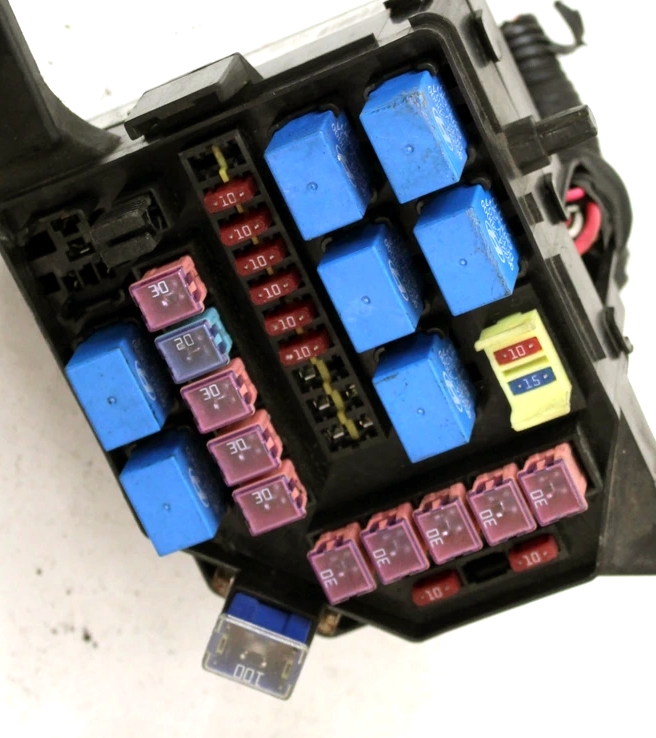

Фотография блока под капотом
Назначение элементов блока
| ECU1 | 20/30А Электронный блок управления двигателем |
| STOP | 10А Сигналы торможения (стоп-сигналы) |
| FR/FOG | 10А Передние противотуманные фары |
| A/CON | 10А Система кондиционирования воздуха |
| HORN | 10А Клаксон (сигнал) |
| ECU2 | 10А Дополнительный модуль ECU двигателя |
| SPARE | 10А Резервный предохранитель |
| SPARE | 15А Резервный предохранитель |
| ABS2 | 40А Модуль ABS (тормозная система) |
| ABS1 | 40А Основной модуль ABS |
| B+ | 30А Питание приборной панели B+ |
| BLOWER | 30А Вентилятор обогрева |
| IGN1 | 30А Система зажигания 1 |
| IGN2 | 30А Система зажигания 2 |
| TAIL LH | 10А Левый задний габарит |
| TAIL RH | 10А Правый задний габарит |
| DRL | 10А Дневные ходовые огни |
| HAZARD | 15А Аварийная сигнализация |
| R/LP | 10А Освещение багажника |
| AUDIO | 15А Магнитола и аудиосистема |
| P/WDW | 30А Электропривод стекол |
| RAD | 30А Вентилятор охлаждения радиатора |
| BATT | 100/120А Аккумулятор и генератор |
| FR FOG | Реле передних противотуманок |
| A/CON | Реле кондиционера |
| HORN | Реле клаксона |
| START | Реле стартера |
| RAD1 | Реле вентилятора радиатора 1 |
| RAD2 | Реле вентилятора радиатора 2 |
| RR FOG | Реле задней противотуманки |
| TAIL | Реле задних габаритов |

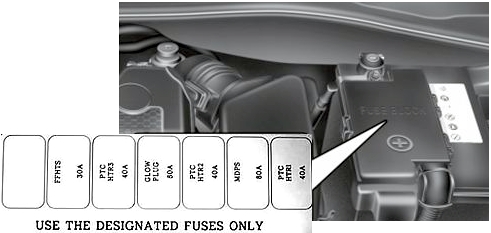

Дополнительный блок предохранителей
В моделях с бензиновыми моторами дополнительный блок монтируется непосредственно на аккумуляторной батарее.
Расшифровка дополнительных предохранителей
| MDPS | 80А Электроусилитель руля |
| FFHTS | 30А Сенсор нагрева топливного фильтра |
| GLOW PLUG | 30А Свечи накаливания |
| MDPS | 80А Дублирующий предохранитель рулевого управления |
| PTC HTR1 | 40А Auxiliary heater 1 |
| PTC HTR2 | 40А Auxiliary heater 2 |
| PTC HTR3 | 40А Auxiliary heater 3 |

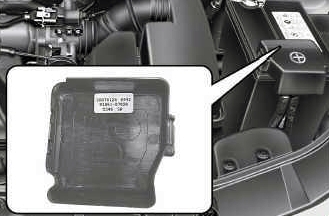

Главный силовой предохранитель
На положительном выводе аккумулятора установлен основной предохранитель в формате высокотоковой вставки для защиты электрической системы.
Если указанные схемы не соответствуют вашей модели или вы владеете Kia Picanto второго или третьего поколения, ознакомьтесь с соответствующими статьями.
