Infiniti FX35 и Infiniti FX45 первого поколения (код S50) производились с 2002 по 2008 год. В этой статье мы подробно разберем расположение электронных блоков управления, схемы предохранителей и реле для Инфинити FX35 и FX45 1 поколения, включая места установки, фотографии и примеры. Особое внимание уделим предохранителю прикуривателя, а также добавим ключевые слова для удобного поиска: замена предохранителей Infiniti FX35, реле FX45, электрическая схема кроссовера.
Функции предохранителей и реле в Infiniti FX35/FX45 могут варьироваться в зависимости от года выпуска модели и уровня комплектации.
Блоки в салоне
Расположение

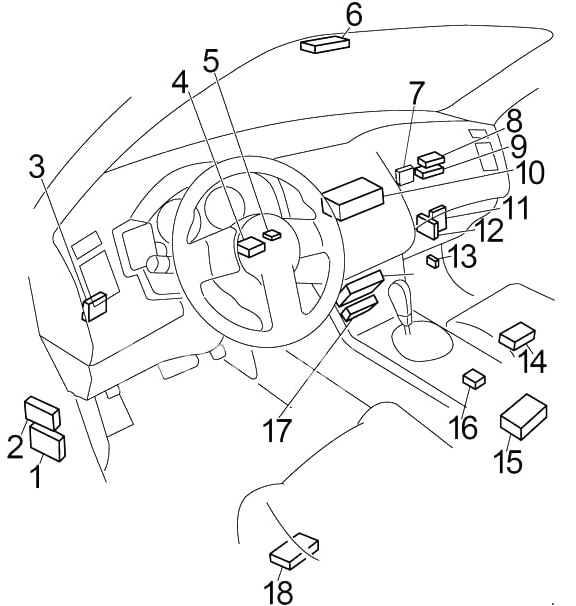

Общая схема расположения электронных блоков в интерьере Infiniti FX35/FX45
Расшифровка обозначений
- Блок кузовной электроники (BCM) для Infiniti FX
- Блок предохранителей и реле в салоне
- Блок управления интеллектуальным ключом
- Блок блокировки рулевого механизма
- Усилитель антенны иммобилайзера
- Блок управления камерой контроля полосы (LDW system)
- Блок мониторинга давления в шинах (TPMS)
- Адаптер TEL Unit
- Блок дисплея и приборов
- Блок «Unified Meter And A/C Amp.» для климат-контроля
- Блок интеллектуального круиз-контроля (ICC)
- Блок управления двигателем (ECM) Infiniti FX35/FX45
- Блок полного привода AWD
- Блок адаптации водительского сиденья
- Блок навигационной системы
- Блок подушек безопасности SRS
- Блок задней камеры
- Блок регулировки водительского сиденья
Блок предохранителей в салоне

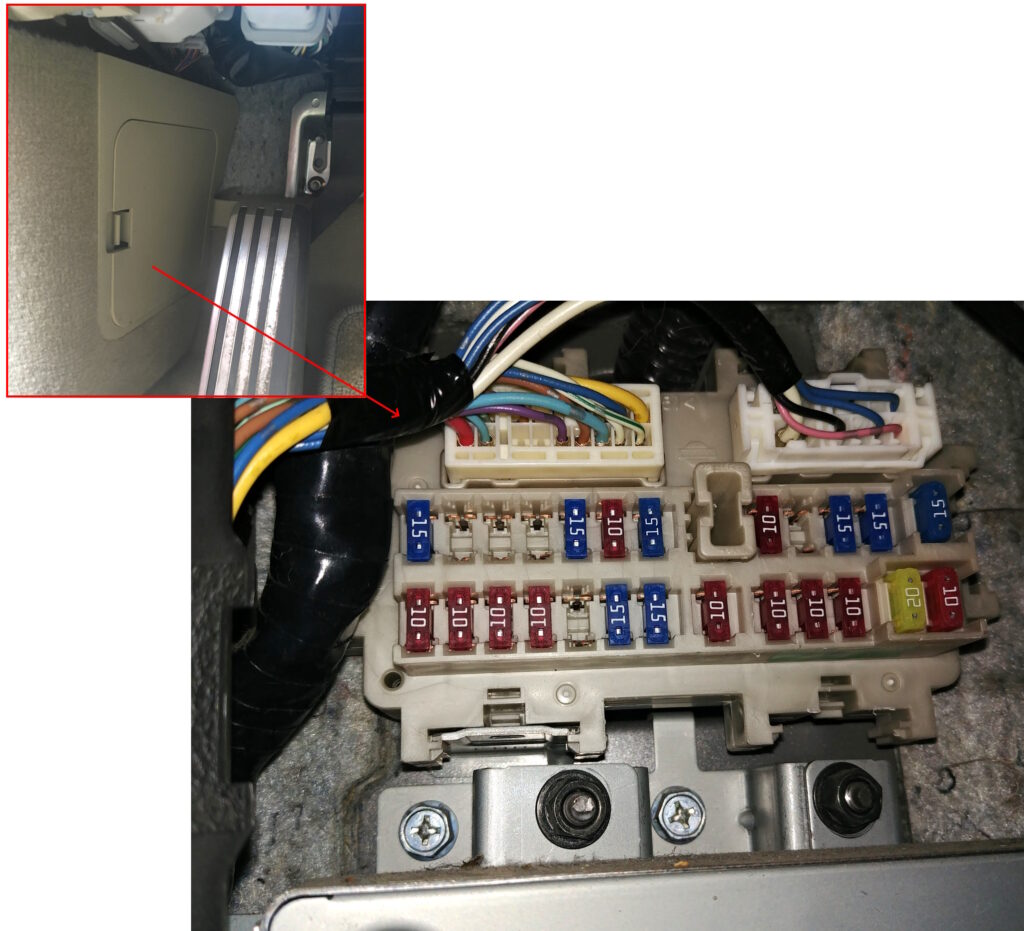

Блок с предохранителями и реле в интерьере Infiniti FX35/FX45 расположен под приборной панелью на стороне водителя, за защитной панелью.

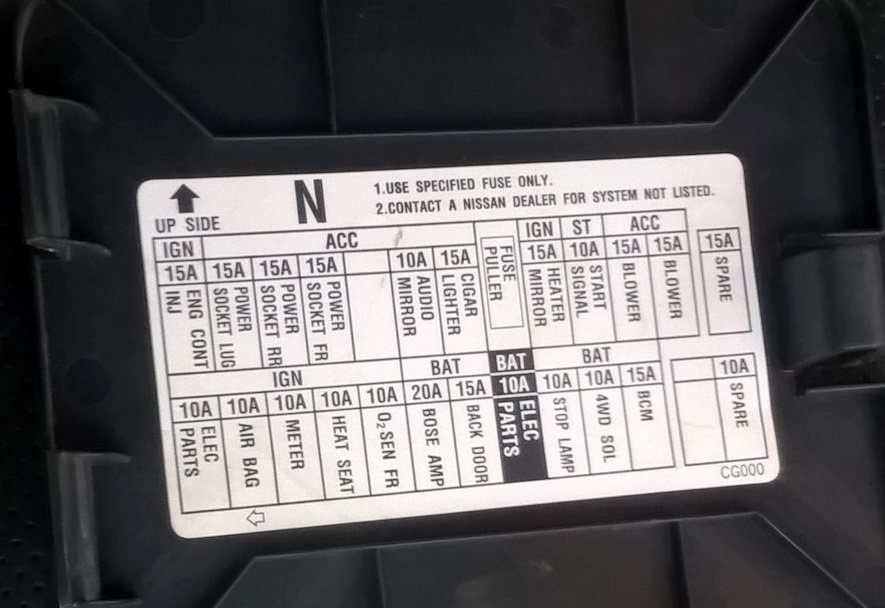

Проверяйте функции элементов по схемам на крышке вашего блока предохранителей Infiniti FX.

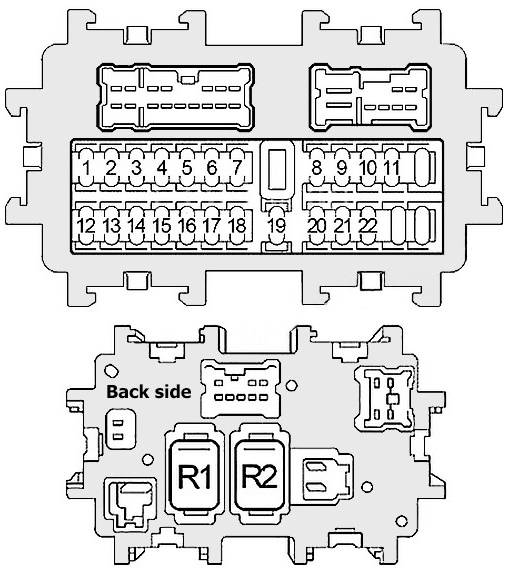

Диаграмма блока
Расшифровка предохранителей
| 1 | 15A Блок BCM, ECM, инжекторы топлива для Infiniti FX35/FX45 |
| 2 | 15A Розетка багажника (прикуриватель в багаже) |
| 3 | 15A Задняя розетка прикуривателя |
| 4 | 15A Передняя розетка №2 (прикуриватель) |
| 5 | — |
| 6 | 10A Аудиосистема, дисплей, спутниковое радио, Unified Meter And A/C Amp., антенна, BCM, задняя камера, навигация, климат-контроль, ключ, DVD, телефон, приборы, антенна ключа |
| 7 | 15A Передняя розетка №1 (основной прикуриватель) |
| 8 | 15A Обогрев боковых зеркал |
| 9 | 10A Приборная панель, адаптация сиденья водителя |
| 10 | 15A Вентилятор отопителя, Unified Meter And A/C Amp. |
| 11 | 15A Вентилятор отопителя, Unified Meter And A/C Amp. |
| 12 | 10A Круиз-контроль, ECM, Unified Meter, стоп-сигналы, соленоид АКПП, компрессор А/С, дисплей, навигация, ключ, датчик руля, снежный режим, LDW, зеркало, реле обогрева, AWD, ASCD |
| 13 | 10A Система подушек безопасности |
| 14 | 10A Комбинация приборов |
| 15 | 10A Подогрев передних сидений |
| 16 | 10A ’02-’05: Датчики кислорода, A/F sensors |
| 17 | 20A Усилитель BOSE аудио |
| 18 | 15A Электропривод крышки багажника |
| 19 | 10A Приборы, Unified Meter, OBD, камера, alarm, часы |
| 20 | 10A Стоп-сигналы, круиз, ABS, Unified Meter, задние фонари |
| 21 | 10A Система полного привода 4WD |
| 22 | 15A BCM, зажигание, иммобилайзер антенна, адаптация сиденья |
Предохранители прикуривателя в Infiniti FX35/FX45 — это №5 и №7 по 15A каждая.
На задней панели блока: R1 — реле отопителя, R2 — вспомогательное реле.

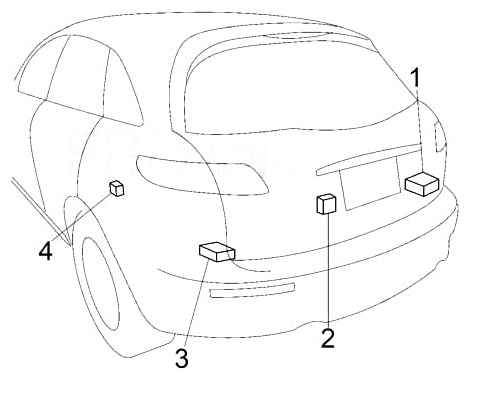

Дополнительные компоненты
Диаграмма
Функции
- BOSE аудиоусилитель
- Блок электропривода багажника
- Блок задних фонарей
- ’03-’05: Реле заднего хода

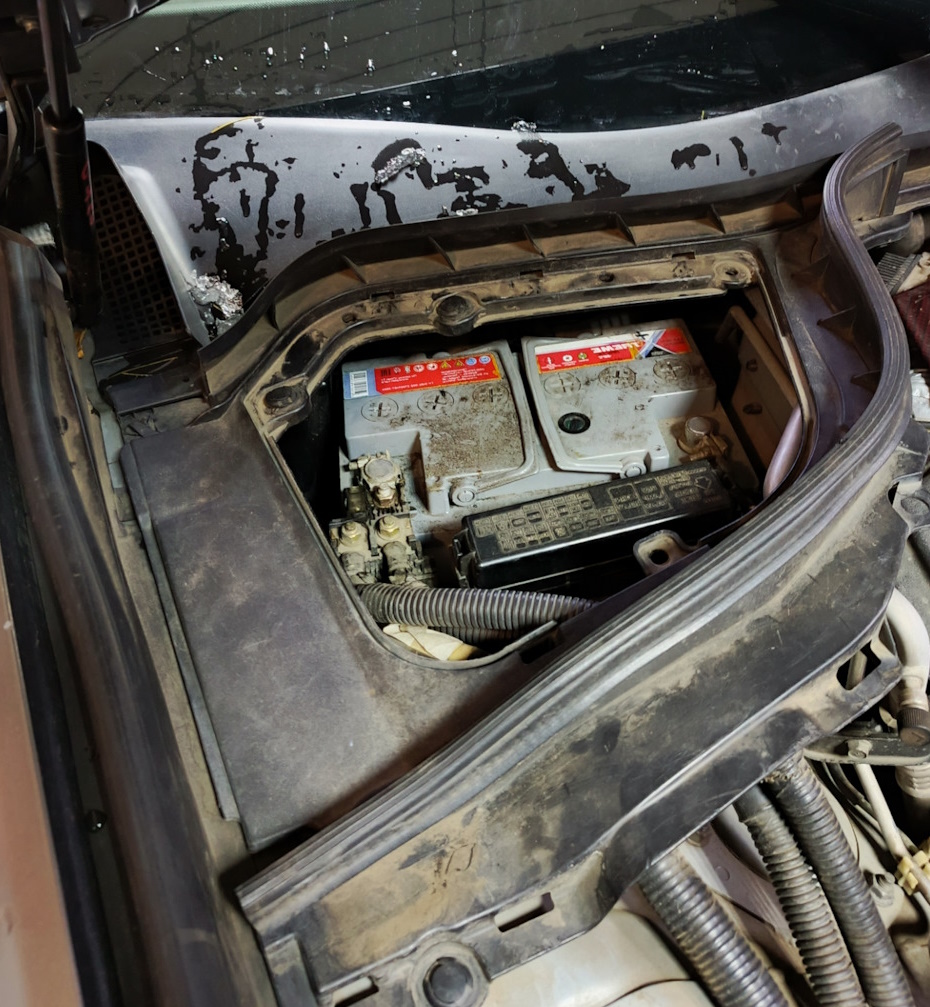

Блоки в моторном отсеке
Расположение

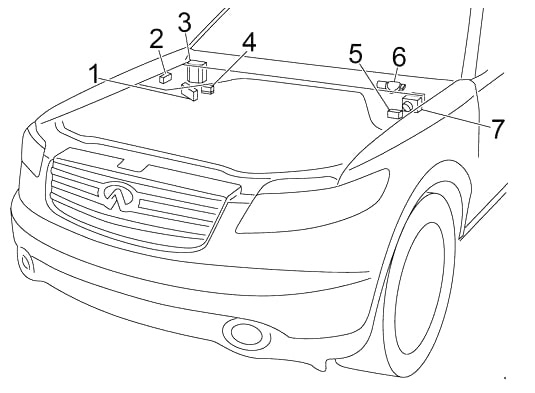

Схема размещения блоков под капотом Infiniti FX35/FX45
Расшифровка
- Блок предохранителей №2 под капотом
- Блок реле №1
- IPDM блок предохранителей №1
- Силовой блок предохранителей
- ’06-’08: Блок реле №2
- Мотор стеклоочистителя
- ABS контрольный модуль

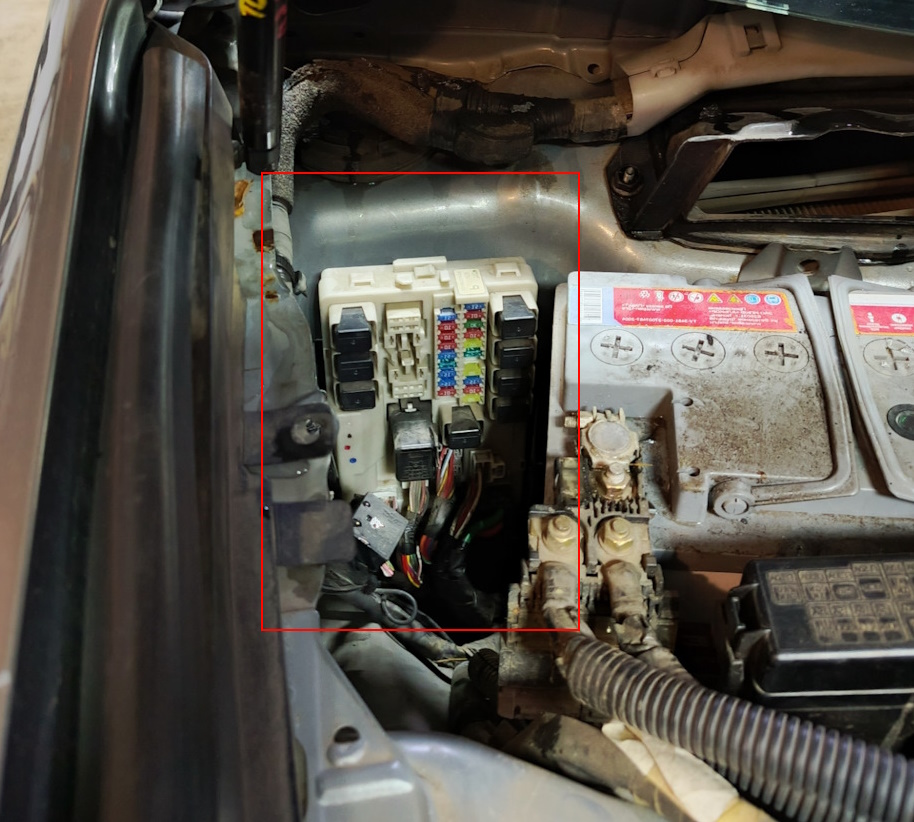

Блок предохранителей №2
Монтируется рядом с аккумулятором в моторном отсеке Infiniti FX.

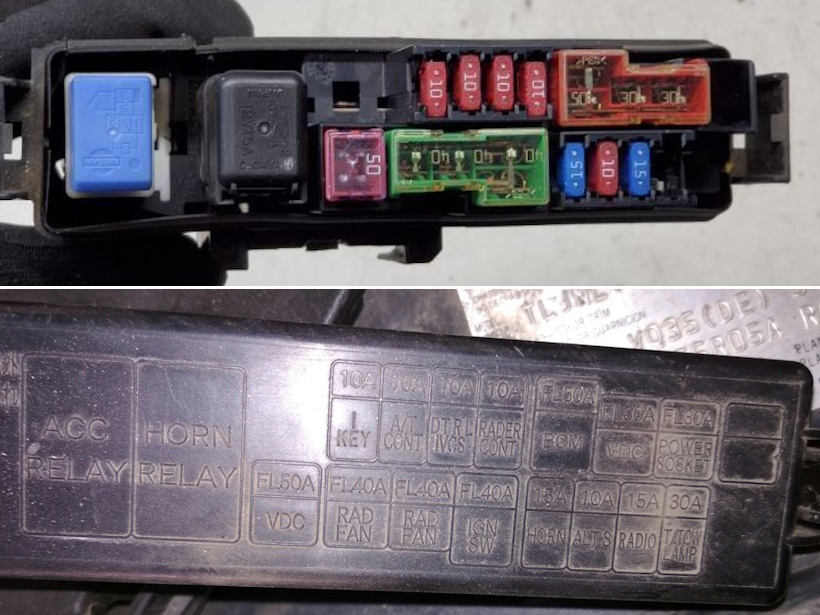

Пример фото

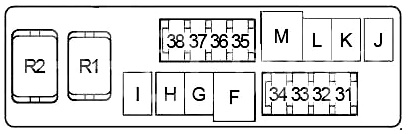

Диаграмма
Описание
| 31 | 30A Освещение прицепа |
| 32 | 15A Аудио, сабвуфер, дисплей, климат, навигация, DVD, телефон |
| 33 | 10A Альтернатор |
| 34 | 15A Клааксон (реле сигнала) |
| 35 | 10A ICC круиз-контроль |
| 36 | 10A DRL дневные огни |
| 37 | 10A TCM трансмиссия |
| 38 | 10A Ключ, рулевая блокировка, зажигание |
| F | 40A Стартер, реле зажигания |
| G | 40A Вентиляторы охлаждения №1 и №3 |
| H | 40A Вентилятор охлаждения №2 |
| I | 50A ABS система |
| J | — |
| K | 30A Вспомогательное реле №2 (предохранители 2, 3) |
| L | 30A ABS |
| M | 50A BCM, сиденья, стекла, люк, дворники, освещение |
| Реле | |
| R1 | Сигнал |
| R2 | Вспомогательное №2 |

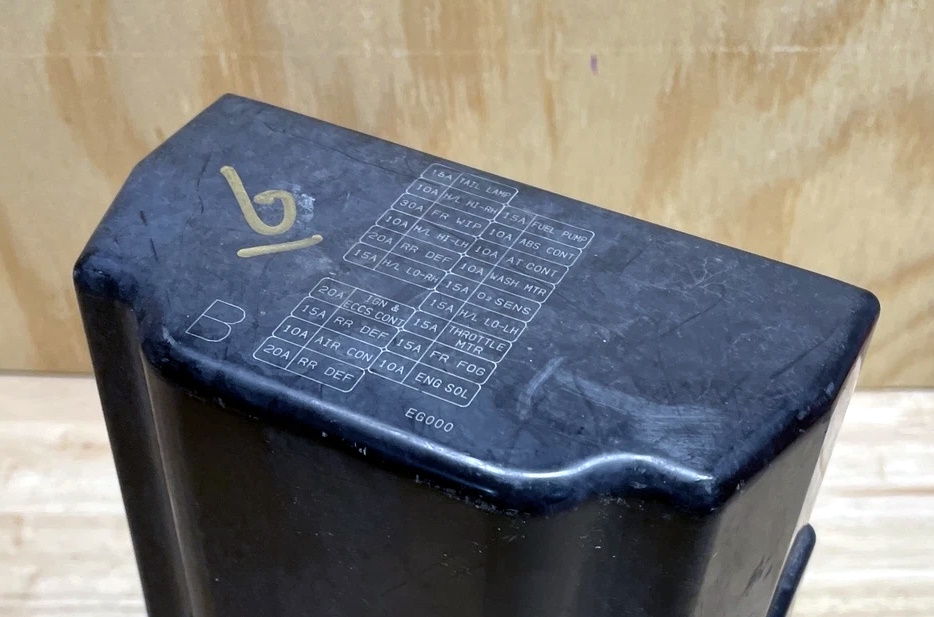

Блок предохранителей №1 (IPDM)
Находится за аккумулятором в моторном отсеке.
С защитной крышкой.

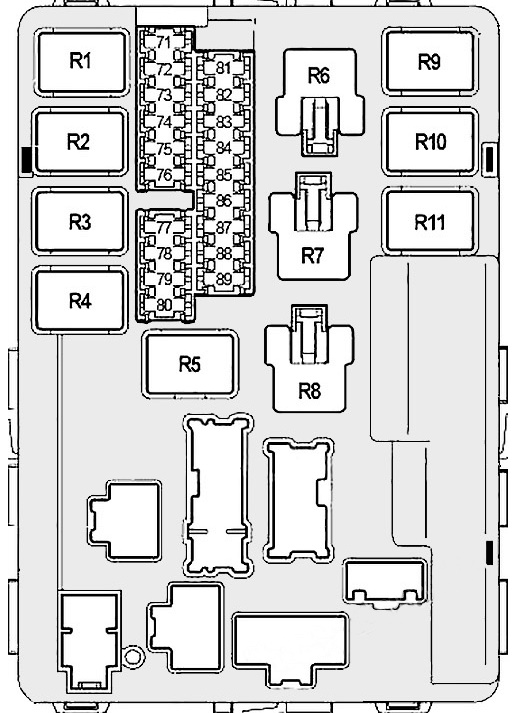

Схема
Функции
| 71 | 10A Габариты, корректор фар, задние фонари, номер, перчатка, подсветка |
| 72 | 10A Правая дальний свет |
| 73 | 30A Стеклоочиститель передний (реле) |
| 74 | 10A Левая дальний свет |
| 75 | 20A Обогрев заднего стекла (реле) |
| 76 | 15A Правая ближний свет |
| 77 | 20A ECM, реле ECM, MAF, CKP, CMP, зажигание, EVAP, VTC |
| 78 | 15A Обогрев зоны дворников |
| 79 | 10A Компрессор А/С |
| 80 | 20A Обогрев заднего стекла, предохранитель 8 |
| 81 | 15A Топливный насос, ECM |
| 82 | 10A ABS |
| 83 | 10A TCM, реле хода назад, дисплей, навигация, камера |
| 84 | 10A Омыватель передний/задний |
| 85 | 10A O2 sensors, A/F sensors |
| 86 | 15A Левая ближний свет |
| 87 | 15A Дроссель, ECM |
| 88 | 15A ПТФ передние (реле) |
| 89 | 10A OBD, EVAP, VIAS (VK45DE) |
| Реле | |
| R1 | ECM |
| R2 | Дальний свет |
| R3 | Ближний свет |
| R4 | Стартер |
| R5 | Зажигание |
| R6 | Вентилятор №3 |
| R7 | Вентилятор №1 |
| R8 | Вентилятор №2 |
| R9 | Дроссель |
| R10 | Топливный насос |
| R11 | ПТФ передние |

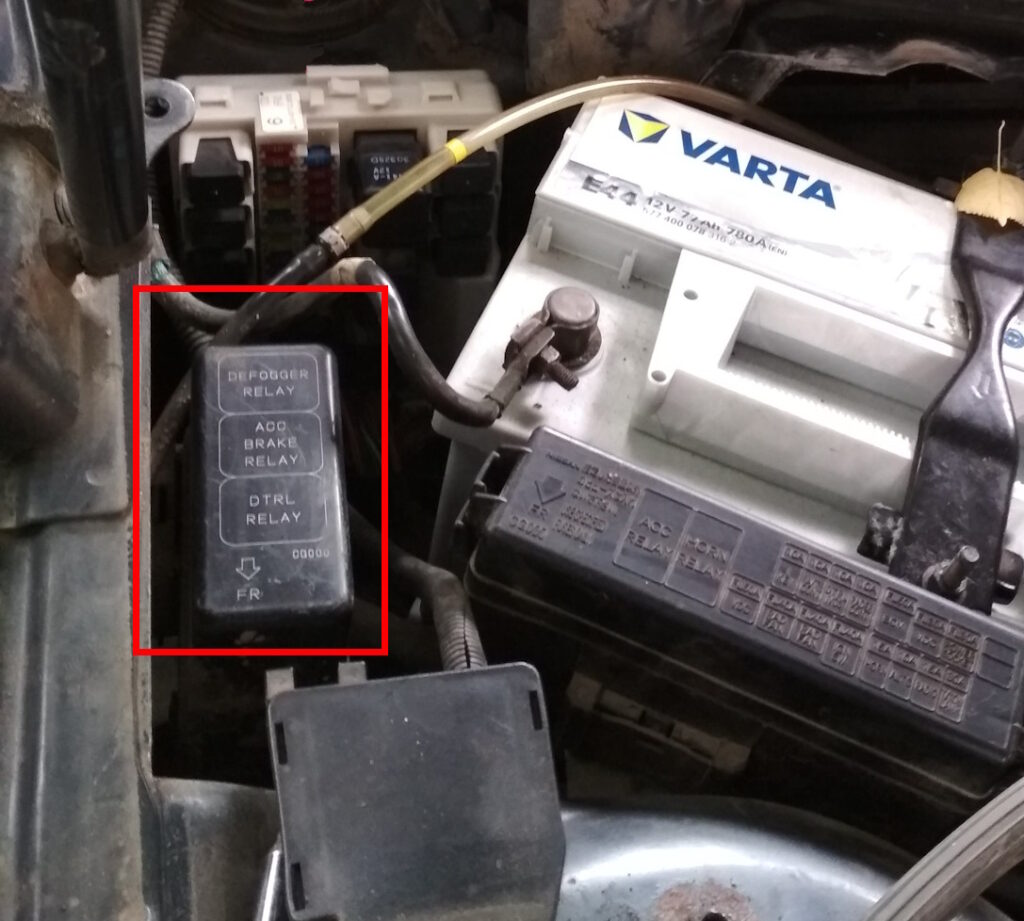

Блок реле №1
Фото и схема
Обозначения реле
| DEFOGGER RELAY | Реле обогрева заднего стекла Infiniti FX |
| A/C BRAKE RELAY | Реле кондиционера/компрессора |
| DTRL RELAY | Реле дневных ходовых огней DRL |

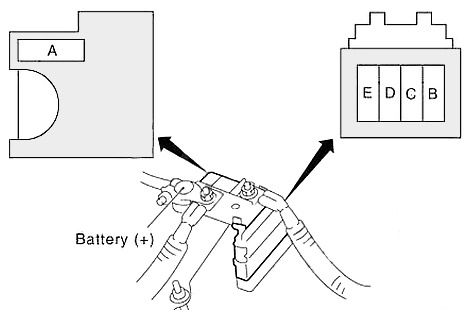

Силовой блок предохранителей
Высокотоковый блок крепится к положительному выводу аккумулятора.
Диаграмма
Описание
| A | 140A Генератор (или AWD), предохранители B, C |
| B | 100A Предохранители 31-38, F-I, J, K, M |
| C | 80A Фары дальний/ближний (72,74,76,86), 71,73,75,87,88 |
| D | 60A Вспомогательное, отопитель (5-7,10,11), 17-22,41,42 |
| E | 80A Зажигание, А/С, дворники (81-85), 77-80 |
Некоторые реле, как заднего хода, могут быть в отдельном блоке №2.
На нашем YouTube-канале доступно видео по предохранителям и реле Infiniti FX35/FX45. Рекомендуем посмотреть и подписаться для полезных советов по ремонту.
Если у вас есть дополнения или опыт замены, делитесь в комментариях ниже.
