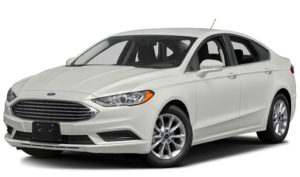

Ford Mondeo 5 пятого поколения дебютировал на европейских рынках в 2015 году. В Соединенных Штатах модель выпускается с 2012 года под брендом Fusion. Это позволяет утверждать, что автомобиль был представлен по всему миру в период с 2013 по 2020 год, включая годы 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020. За это время Ford Mondeo 5 подвергся двум значительным рестайлингам. В нашей статье мы подробно рассмотрим расположение и схемы блоков предохранителей и реле для Ford Mondeo 5 (включая американский вариант Fusion), с фотографиями и примерами. Особо выделим предохранители для прикуривателя, розеток и USB-портов, а также объясним, как извлечь заводской код двери для системы бесключевого доступа и keyless entry. Добавим полезные советы по замене предохранителей и диагностике неисправностей.
Важно отметить, что конфигурация предохранителей в блоках может варьироваться в зависимости от года выпуска автомобиля, комплектации и региона поставки. Рекомендуем проверять назначение элементов по схеме на внутренней стороне крышки блока для вашей модели Ford Mondeo 5 или Fusion.
Блок предохранителей в салоне

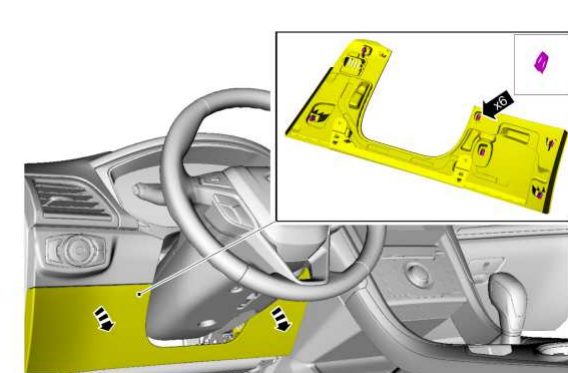

Этот блок размещен под приборной панелью слева от водителя и интегрирован с модулем управления кузовом (BCM). Для удобного доступа рекомендуется снять защитную панель.
Расположение
Фото — схема блока предохранителей в салоне
Описание схемы предохранителей
| 1 | 10А Подсветка, лампа перчаточного ящика, фонарь косметического зеркала, потолочный плафон, лампа багажного отделения. |
| 2 | 7,5А Сиденье с функцией запоминания положения, нижняя опора спинки сиденья водителя, наружные зеркала с электроприводом. |
| 3 | 20А Разблокировка двери водителя. |
| 4 | 5А Резерв |
| 5 | 20А Усилитель сабвуфера |
| 6 | 10А Резерв |
| 7 | 10А Резерв |
| 8 | 10А Звуковой сигнал противоугонной сигнализации |
| 9 | 10А Резерв |
| 10 | 5А Модуль двери багажника с электроприводом, клавиатура, модуль мобильного телефона |
| 11 | 5А Общий модуль безопасности |
| 12 | 7,5А Управление микроклиматом, коробка передач |
| 13 | 7,5А Рулевая колонка, панель приборов, разъем передачи данных |
| 14 | 10А Расширенный модуль питания |
| 15 | 10А Шлюз канала передачи данных |
| 16 | 15А Блокировка от открывания детьми, разблокирование подъемного стекла багажного отделения |
| 17 | 5А Звуковой сигнал включения аварийного питания от батареи |
| 18 | 5А Замок зажигания, Выключатель зажигания нажимной кнопкой старт/стоп |
| 19 | 7,5А Индикатор отключения надувной подушки безопасности пассажира, коробка передач |
| 20 | 7,5А Модуль управления фарами |
| 21 | 5А Термометр в салоне. |
| 22 | 5А Резерв |
| 23 | 10А Цепь электропитания задержки выключения вспомогательного оборудования |
| 24 | 20А Центральный замок |
| 25 | 25А Водительская дверь и зеркало |
| 26 | 30А Дверь и зеркало пассажира |
| 27 | 30А Люк |
| 28 | 20А Звуковой усилитель |
| 29 | 30А Окно задней двери со стороны водителя |
| 30 | 30А Окно задней двери со стороны пассажира |
| 31 | 15А Резерв |
| 32 | 10А Модуль глобальной системы определения местонахождения, голосовое управление, дисплей, радио |
| 33 | 20А Радиоприемник, контроль шума |
| 34 | 30А Шина «старт/стоп» (предохранитель 19, 20, 21,22, 35, 36, 37, автомат защиты). |
| 35 | 5А Модуль управления системы подушек и ремней безопасности. |
| 36 | 15А Зеркало салона с автоматическим затемнением, модуль обогреваемых передних и задних сидений, система контроля за соблюдением дорожной разметки, автоматический дальний свет. Сиденья с управляемым микроклиматом. |
| 37 | 15А Модуль привода на все колеса. Обогрев руля. |
| 38 | 30А Резерв |
Инструкция: как узнать заводской код от двери
Четыре надежных метода для получения заводского кода двери (KEY CODE) в Ford Mondeo 5 или Fusion:
- Осмотрите документы на автомобиль — код часто указан на отдельной карточке;
- Если у вас есть два ключа, вставьте первый в замок зажигания, включите зажигание (без запуска двигателя), подождите 4 секунды, выньте ключ и повторите процедуру со вторым. Код отобразится на приборной панели;
- В случае отсутствия ключей, проверьте наклейку с кодом на обратной стороне блока предохранителей в салоне;
- Используйте диагностический сканер с кабелем для считывания кода через OBD-порт.
Блок предохранителей под капотом
Блок под капотом разделен на два раздела и расположен слева от двигателя, у стойки, с пластиковой крышкой для защиты. Это основной блок для силовых систем, включая двигатель и электрику Fusion/Mondeo 5.
Верхний отдел блока
Фотография расположения
Схема верхнего блока предохранителей
Обозначения предохранителей и реле
| 1 | 25А Стеклоочиститель ветрового стекла 30А Люк |
| 2 | Реле стартера |
| 3 | 15А Автоматический режим работы стеклоочистителей, датчик дождя, задние стеклоочистители |
| 4 | Реле электро вентилятора обдува |
| 5 | 20А Розетка питания вспомогательного оборудования на тыльной стороне консоли |
| 6 | Реле дополнительного отопителя |
| 7 | 20А Модуль управления силовым агрегатом |
| 8 | 20А Модуль управления силовым агрегатом |
| 9 | Реле модуля управления силовым агрегатом |
| 10 | 20А Передние дополнительные гнезда электропитания со стороны водителя |
| 11 | 15А Модуль управления силовым агрегатом |
| 12 | 15А Модуль управления силовым агрегатом |
| 13 | 10А Модуль управления силовым агрегатом |
| 14 | 10А Модуль управления силовым агрегатом |
| 15 | Реле «работа/пуск» |
| 16 | 20А Розетка питания вспомогательного оборудования на консоли, прикуриватель |
| 17 | 20А Дополнительное гнездо питания в багажном отделении |
| 18 | 10А Модуль управления силовым агрегатом |
| 19 | 10А Рулевое управление с усилителем |
| 20 | 10А Подсветка положения «старт/стоп», круиз контроль |
| 21 | 15А Модуль управления коробкой передач, масляный насос коробки передач |
| 22 | 10А Система кондиционирования воздуха |
| 23 | 15А. Старт/стоп, система информирования о мертвых зонах, камера заднего вида, адаптивный круиз-контроль, предупреждающий сигнал о сближении, модуль качества напряжения, датчик качества воздуха |
| 24 | 10А Резерв |
| 25 | 10А Антиблокировочная система тормозов, АБС |
| 26 | 10А Модуль управления силовым агрегатом. |
| 27 | 10А Резерв |
| 28 | 10А Насос омывателя заднего стекла. |
| 29 | 5А Расходомер воздуха |
| 30 | Резерв |
| 31 | Резерв |
| 32 | Реле вентилятора охлаждения |
| 33 | Реле системы кондиционирования |
| 34 | 15А Электрический блокиратор рулевой колонки. |
| 35 | Резерв |
| 36 | Резерв |
| 37 | Резерв |
| 38 | Реле вентилятора охлаждения |
| 39 | Реле вентилятора охлаждения |
| 40 | Реле звукового сигнала |
| 41 | Реле звукового сигнала |
| 42 | Реле топливного насоса |
| 43 | Резерв |
| 44 | 5А Обогреваемый распылитель омывателя |
| 45 | Резерв |
| 46 | 10А Генератор |
| 47 | 10А Выключатель тормоза |
| 48 | 20А Звуковой сигнал |
| 49 | 5А Датчик расхода воздуха 20А Нагревательный элемент для дизельного топлива |
| 50 | 10А Вентилятор системы охлаждения, раздаточная коробка 20А Сигнал |
| 51 | Резерв |
| 52 | Резерв |
| 53 | 10А Сиденья с электроприводом. |
| 54 | 5А Пульт ДУ отопителя, работающего на топливе, 10А Выключатель тормоза |
| 55 | 10А ALT датчик |
Предохранители для прикуривателя, USB-розеток и дополнительных гнезд на 20А расположены под номерами 17, 16, 10 и 5. Это ключевые элементы для диагностики проблем с зарядкой устройств в Ford Mondeo 5.
Нижний отдел блока
Пример доступа к нижнему блоку
Фото — доступ к дополнительному блоку предохранителей
Схема нижнего блока
Назначение элементов нижнего блока
| 56 | 30А Топливный насос |
| 57 | 20А Испаритель дизельного топлива |
| 58 | Резерв |
| 59 | 30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) |
| 60 | 30/40А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) |
| 61 | 40А Обогреватель ветрового стекла (левая сторона) |
| 62 | 50А Блок управления системами кузова |
| 63 | 20/30А Вентилятор системы охлаждения (DW10F и 2.0L GTDI AU) |
| 64 | 30А Дополнительный отопитель |
| 65 | 20А. Подогрев передних сидений |
| 66 | 40А Обогреватель ветрового стекла (правая сторона) |
| 67 | 50А Блок управления системами кузова |
| 68 | 40А Обогреваемое заднее стекло |
| 69 | 30А Антиблокировочная система тормозов |
| 70 | 30А Сиденье пассажира |
| 71 | 60А Дополнительный отопитель |
| 72 | 20А Насос топлива 30А Люк |
| 73 | 20А Заднее обогреваемое сиденье |
| 74 | 30А Модуль сиденья водителя |
| 75 | 30А Дополнительный отопитель |
| 76 | 20А Масляный насос коробки передач |
| 77 | 30А Модуль сиденья с управляемым микроклиматом |
| 78 | 40А Модуль буксировки прицепа |
| 79 | 40А Электровентилятор обдува. |
| 80 | 30А Модуль питания в багажном отделении. |
| 81 | 40А Инвертор 220 В. |
| 82 | 60А Насос антиблокировочной системы тормозов. |
| 83 | 25А Электродвигатель очистителя |
| 84 | 30А Соленоид стартера. |
| 85 | 20А Отопитель, работающий на топливе 60А Насос антиблокировочной тормозной системы |
Если возникли вопросы по схемам предохранителей Ford Mondeo 5 или Fusion, или вы хотите поделиться опытом по замене, оставляйте комментарии ниже.
