Схема предохранителей и реле Daewoo Novus

Daewoo Novus представляет собой широкую линейку многофункциональных грузовых шасси. Модели Новус доступны в конфигурациях с двумя, тремя или четырьмя осями. В этой статье мы подробно разберем расположение блоков предохранителей и реле для Daewoo Novus, включая схемы блоков предохранителей Дэу Новус и их точные места установки.

Конструкция блоков предохранителей Daewoo Novus может варьироваться в зависимости от года производства и региона поставки. Рекомендуем проверять соответствие по вашим оригинальным схемам предохранителей Дэу Новус.

Блок предохранителей в кабине

Расположен в приборной панели под защитной крышкой.

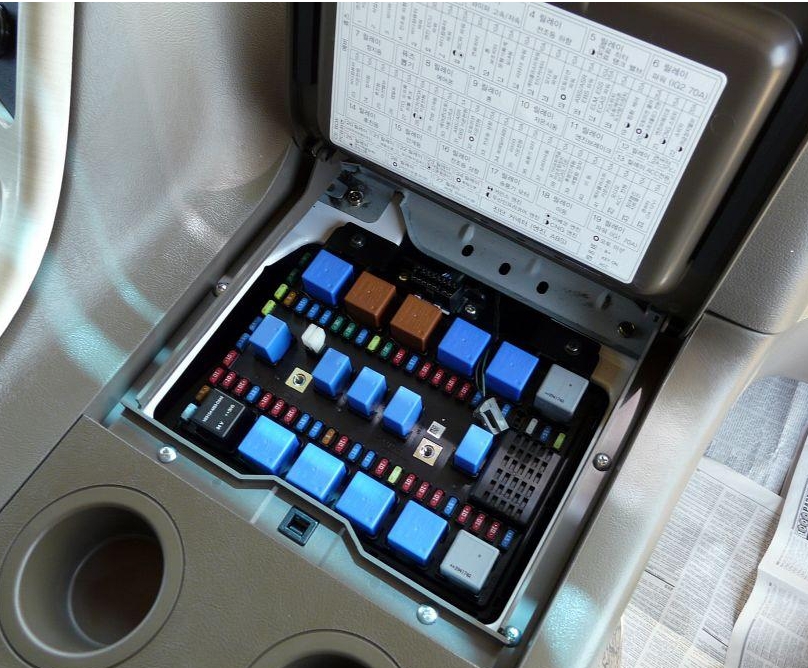

Вариант 1

Вариант 2

Схема предохранителей в салоне Дэу Новус

Расшифровка предохранителей Daewoo Novus

1	15A	Замок зажигания, панель приборов, тахограф
2	10A	Освещение салона, подсветка порога двери, замок зажигания, диагностический разъем
3	15A	Преобразователь DC-DC
4	10A	Часы (питание B+), магнитола (B+), фильтр помех
5	10A	Мотор отключения двигателя, контейнер для ключей
6	15A	ABS C1-8 (для ABS/ASR: 10A, для ABS: 15A)
7	10A	ABS C1-9
8	15A	Аварийная сигнализация
9	15A	Центральный замок дверей, клаксон, система без ключа, подсветка замка зажигания, модуль Auto T/M (E-module)
10	10A	Реле противотуманных фар
11	20A	Датчик двойного нажатия
12	10A	Кнопка стеклоподъемника, модуль обогрева зеркал / кнопка
13	10A	Отбор мощности PTO, блокировка дифференциала (левый/правый), разделение, управление самосвалом, подъемная ось, ELM
14	15A	Блокировка дифференциала (передний/задний), рукоятка ZF-T14, переключатель тормоза, звуковой сигнал

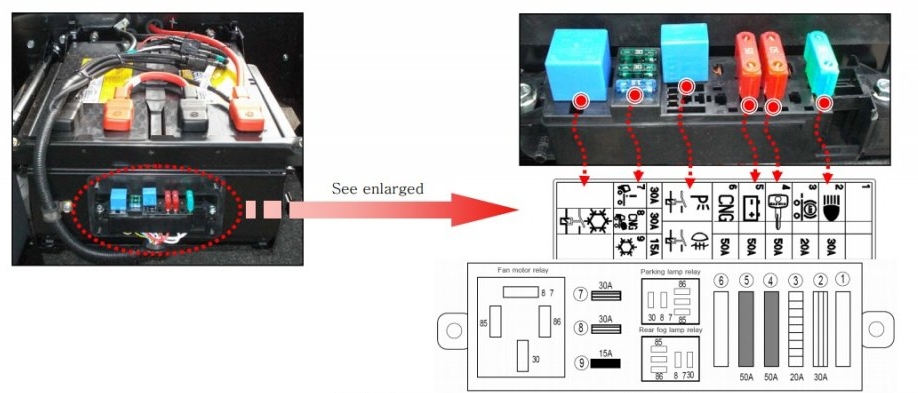

15	10A	Стоп-сигналы, дополнительный блок предохранителей
16	10A	Реверс R/S, переключатель насоса охлаждения
17	15A	Рабочее освещение, переключатель / реле
18	20A	Кондиционер, вентилятор, переключатель Fre & Rec
19	10A	Подъем кабины, переключатель замка кабины
20	10A	Подогреватель сидений U, подсветка замка зажигания, индикатор ремня безопасности
21	10A	Магнитола, часы, hands-free модуль
22	10A	Подогрев койки, прикуриватель, обогрев сидений
23		Радиатор масла АКПП (Auto T/M), сервисный сигнал
24		Сервисный сигнал
25	10A	Система автоматической смазки
26	5A	ABS C1-7, реле DBR
27	5A	ABS прицепа (питание IGN +)
28	15A	Система омывателей и стеклоочистителей, комбинированный переключатель
29	20A	DE12TIS Power R # 30
30	5A	Очистка памяти ECM C, Prest R, питание ECM Power R #85 Реле воздушного подогревателя (DE12TIS)
31	15A	Фары ближний свет R # 30/85
32	15A	Фары дальний свет R # 30/85
33	10A	Задние габаритные огни R # 30/85
