Chevrolet Orlando – это практичный семейный минивэн, созданный на общей платформе с Chevrolet Cruze. Автомобиль выпускался в период с 2010 по 2018 год, включая модели 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов. В этой статье мы подробно разберем схемы предохранителей Chevrolet Orlando, предоставим полное описание расположения и функций всех блоков предохранителей. Особое внимание уделим тому, какой предохранитель отвечает за прикуриватель в Chevrolet Orlando, и как правильно его заменить для устранения неисправностей.
Предохранители под капотом
Главный блок с реле и предохранителями

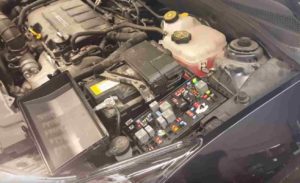

Основной блок предохранителей и реле в Chevrolet Orlando находится в моторном отсеке слева от аккумулятора. Чтобы получить доступ к блоку предохранителей под капотом, отсоедините три фиксатора на крышке и снимите ее для осмотра.
Могут быть вариации или различия между описанным в статье и вашей конкретной моделью Chevrolet Orlando. При проверке блока предохранителей обязательно изучите маркировочную схему на внутренней стороне крышки для точной идентификации предохранителей.

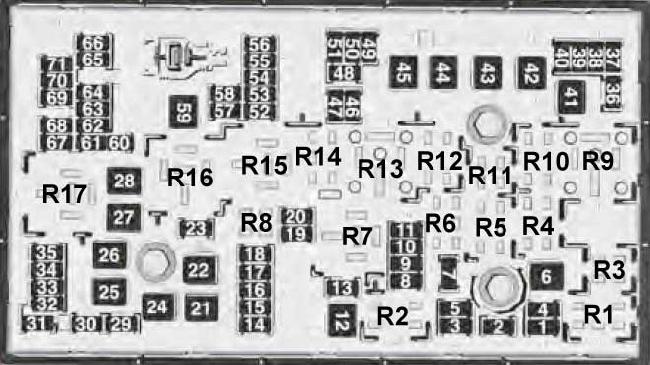

Схема
Описание
| 1 | 15 | Модуль управления коробкой передач |
| 2 | 15 | Модуль управления двигателем |
| 3 | — | Не используется |
| 5 | 15 | Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха и температуры воздуха на впуске, датчик скорости вторичного вала КПП |
| 6 | 30 | Реле стеклоочистителя ветрового стекла |
| 7 | — | Не используется |
| 8 | 15 | Топливные форсунки |
| 9 | 15 | Катушка зажигания, топливные форсунки |
| 10 | 15 | Модуль управления двигателем, датчик скорости вторичного вала КПП |
| 11 | 10 | Подогреваемые лямбда-датчики |
| 12 | 30 | Двигатель стартера |
| 13 | 7.5 | Выпускной электромагнитный клапан адсорбера системы улавливания паров топлива (EVAP) |
| 14 | — | Не используется |
| 15 | — | Не используется |
| 16 | 7.5 | Датчик качества воздуха |
| 17 | 5 | Модуль диагностики и контроля подушек безопасности |
| 18 | 10 | Модуль управления топливным насосом |
| 19 | — | Не используется |
| 20 | 20 | Реле топливного насоса |
| 21 | 30 | Двигатели привода окон, передняя дверь |
| 22 | — | Не используется |
| 23 | — | Не используется |
| 24 | 30 | Двигатели привода окон, передняя дверь |
| 25 | — | Не используется |
| 26 | 40 | Электронный блок управления тормозной системы (ЕВСМ) |
| 27 | 30 | Приемник устройства дистанционного управления блокировкой дверей |
| 28 | 40 | Сетка заднего антизапотевателя |
| 29 | — | Не используется |
| 30 | 15 | Электронный блок управления тормозной системы (ЕВСМ) |
| 31 | 20 | Контроллер кузова |
| 32 | 20 | Контроллер кузова |
| 33 | 30 | Модуль системы управления подогревом сиденья |
| 34 | 25 | Модуль управления потолочным люком |
| 35 | 30 | Аудиоусилитель |
| 36 | — | Не используется |
| 37 | 10 | Фара — правая дальнего света |
| 38 | 10 | Фара — левая дальнего света |
| 39 | — | Не используется |
| 40 | — | Не используется |
| 41 | — | Не используется |
| 42 | 20/30 | Реле вентилятора радиатора, электродвигатель вентилятора радиатора |
| 43 | — | Не используется |
| 44 | — | Не используется |
| 45 | 30/40 | Реле высокой скорости вентилятора радиатора, электродвигатель вентилятора радиатора |
| 46 | 10 | Реле охлаждающего вентилятора |
| 47 | 10 | Подогреваемые датчики кислорода, корпус дроссельной заслонки |
| 48 | 15 | Противотуманные фары, передние |
| 49 | — | Не используется |
| 50 | — | Не используется |
| 51 | 15 | Звуковой сигнал |
| 52 | 5 | Комбинация приборов |
| 53 | 10 | Внутреннее зеркало заднего вида |
| 54 | 5 | Выключатель блок-фар, дополнительный электрический отопитель, модуль управления системой отопления, вентиляции и кондиционирования |
| 55 | 7.5 | Переключатели окон, передний, переключатель зеркала |
| 56 | 15 | Насос омывателя лобового стекла |
| 57 | 15 | Модуль управления замком рулевой колонки |
| 58 | — | Не используется |
| 59 | 30 | Топливный подогреватель |
| 60 | 7.5 | Наружные зеркала заднего вида |
| 61 | — | Не используется |
| 62 | 10 | Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| 63 | — | Не используется |
| 64 | 5 | Модуль диагностики и контроля подушек безопасности |
| 65 | — | Не используется |
| 66 | — | Не используется |
| 67 | 20 | Модуль управления топливным насосом |
| 68 | — | Не используется |
| 69 | 5 | Контроллер кузова |
| 70 | 5 | Датчик дождя |
| 71 | — | Не используется |
| Реле | ||
| R1 | Муфта компрессора кондиционера воздуха | |
| R2 | Стартер | |
| R3 | Вентилятор охлаждения | |
| R4 | Управление скоростью работы стеклоочистителя ветрового стекла | |
| R5 | Стеклоочиститель ветрового стекла | |
| R6 | Не используется | |
| R7 | Трансмиссия | |
| R8 | Топливный насос | |
| R9 | Средняя скорость 1 охлаждающего вентилятора | |
| R10 | Средняя скорость 2 охлаждающего вентилятора | |
| R11 | Не используется | |
| R12 | Управление скоростью вентилятора охлаждения (или в блоке реле — под капотом) | |
| R13 | Реле высокой скорости охлаждающего вентилятора | |
| R14 | Не используется | |
| R15 | Главное реле зажигания | |
| R16 | Реле подогревателя топлива | |
| R17 | Антизапотеватель заднего стекла | |
| Примечание: Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока. | ||
| — | Реле звукового сигнала | |
| — | Реле насоса омывателя лобового стекла | |
| — | Реле передней противотуманной фары | |
| — | Реле дальнего света блок-фар | |

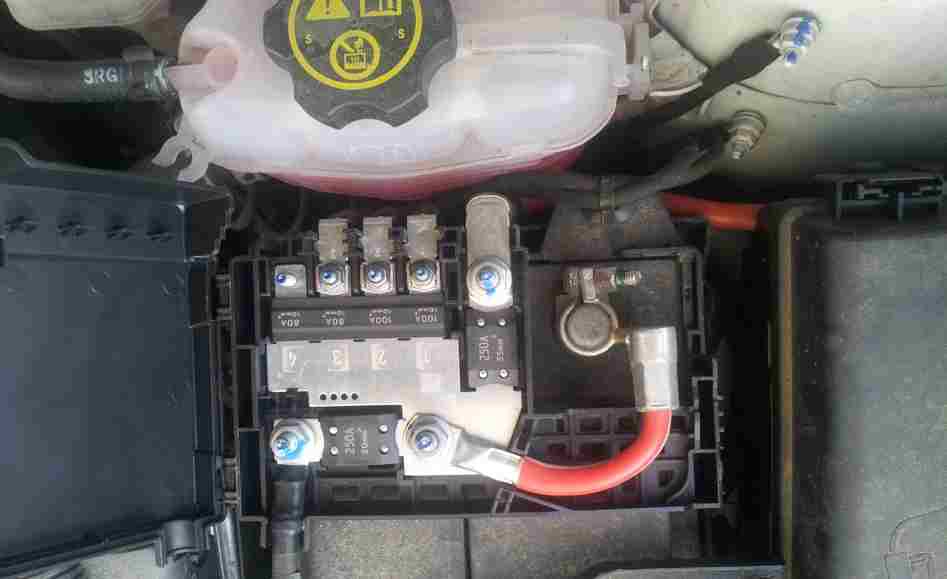

Блок с плавкими предохранителями высокой мощности
Этот блок с высокомощными плавкими предохранителями установлен непосредственно на корпусе аккумуляторной батареи в Chevrolet Orlando.

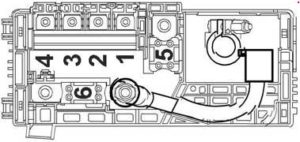

Схема
Расшифровка
| 1 | 100 | Блок предохранителей — панель приборов |
| 2 | 100 | Блок предохранителей — панель приборов |
| 3 | 80 | Рулевой привод с электрическим усилителем (EPS) (NJ1) |
| 4 | — | Не используется |
| 5 | 250 | Блок плавких предохранителей — дополнительная батарея |
| 6 | 250/500 | Двигатель стартера |

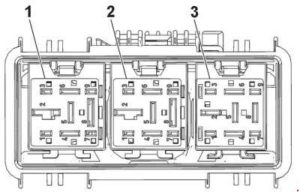

Дополнительный блок с реле
В некоторых комплектациях Chevrolet Orlando может быть предусмотрен отдельный дополнительный блок реле, размещенный в моторном отсеке под капотом.
- Реле низкой скорости вентилятора системы охлаждения;
- Реле низкой скорости вентилятора системы охлаждения;
- Реле регулировки скорости вентилятора охлаждения.
Блок с предохранителями в салоне орландо
Салонный блок предохранителей в Chevrolet Orlando скрыт за бардачком на приборной панели для удобства доступа.

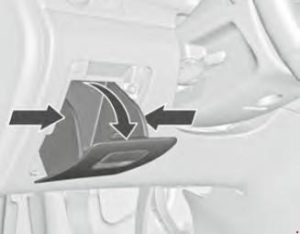

Чтобы открыть бардачок, сожмите его боковые стенки и потяните вверх, после чего снимите для доступа к блоку предохранителей в салоне.

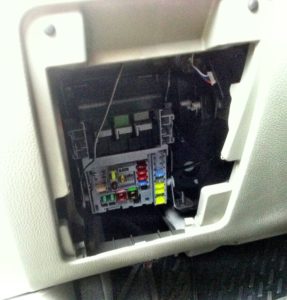

Фотография блок с предохранителями

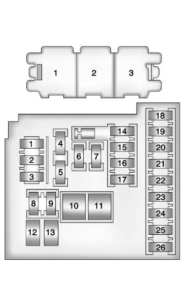

Схема
Назначение
| 1 | — | Не используется |
| 2 | — | Не используется |
| 3 | 25 | Контроллер кузова |
| 4 | 20 | Радиоприемник |
| 5 | 7.5 | Модуль управления системы помощи при парковке, звукоизлучатель, подрулевой переключатель – центральная консоль, дисплей |
| 6 | 20 | Прикуриватель шевроле орландо |
| 7 | 20 | Розетка электропитания |
| 8 | 30 | Контроллер кузова |
| 9 | 30 | Контроллер кузова |
| 10 | 30 | Контроллер кузова |
| 11 | 40 | Модуль управления дверями, Электровентилятор |
| 12 | — | Не используется |
| 13 | 25 | Модуль системы управления подогревом сиденья |
| 14 | 7.5 | Колодка диагностики, штуцер подачи масла |
| 15 | 10 | Модуль диагностики и контроля подушек безопасности |
| 16 | 10 | Реле освобождения двери заднего отсека |
| 17 | 15 | Блок управления системой отопления, вентиляции и кондиционирования / панель управления системой отопления, вентиляции и кондиционирования в сборе |
| 18 | — | Не используется |
| 19 | — | Не используется |
| 20 | — | Не используется |
| 21 | 15 | Комбинация приборов |
| 22 | 2 | Выключатель зажигания |
| 23 | 20 | Контроллер кузова |
| 24 | 20 | Контроллер кузова |
| 25 | — | Не используется |
| 26 | 20 | Вспомогательная розетка электропитания |
Предохранитель за передний прикуриватель в Chevrolet Orlando – это номер 6. Для дополнительной розетки в задней части салона (задний прикуриватель) отвечает предохранитель под номером 26. Замена предохранителя прикуривателя проста: используйте пинцет для извлечения и вставьте новый с таким же номиналом.
Реле внутри блока
- Реле отпирания двери багажника
- Логистический режим — реле 1
- Реле вспомогательного источника питания
Руководство по эксплуатации
Если вам требуется больше деталей по ремонту или обслуживанию, рекомендуем ознакомиться с официальным руководством по эксплуатации Chevrolet Orlando в формате PDF: «скачать». Там вы найдете дополнительные схемы предохранителей, инструкции по замене и советы по устранению типичных неисправностей, включая проблемы с электрикой и прикуривателем.
