Chery Tiggo 4 производился в 2019–2022 годах с бензиновыми моторами объемом 1,5 л и 2,0 л. С 2023 года выпускается обновленная версия Chery Tiggo 4 Pro для рынков 2023–2026 годов. Автомобиль экспортировался по всему миру, в отдельных регионах известен как Chery Tiggo 5x, Chery T17 или T19. В этой статье мы подробно разберем предохранители и реле Chery Tiggo 4 Pro: схемы блоков, фото расположения, характеристики элементов. Особо выделим предохранитель прикуривателя Chery Tiggo 4.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и рынка сбыта вашего Chery Tiggo 4 Pro.
Блок предохранителей в салоне

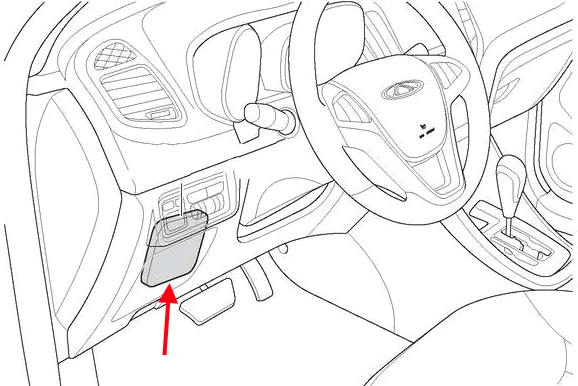

В интерьере Chery Tiggo 4 блок предохранителей и реле размещен в нижней секции торпедо, за съемной пластиковой панелью.

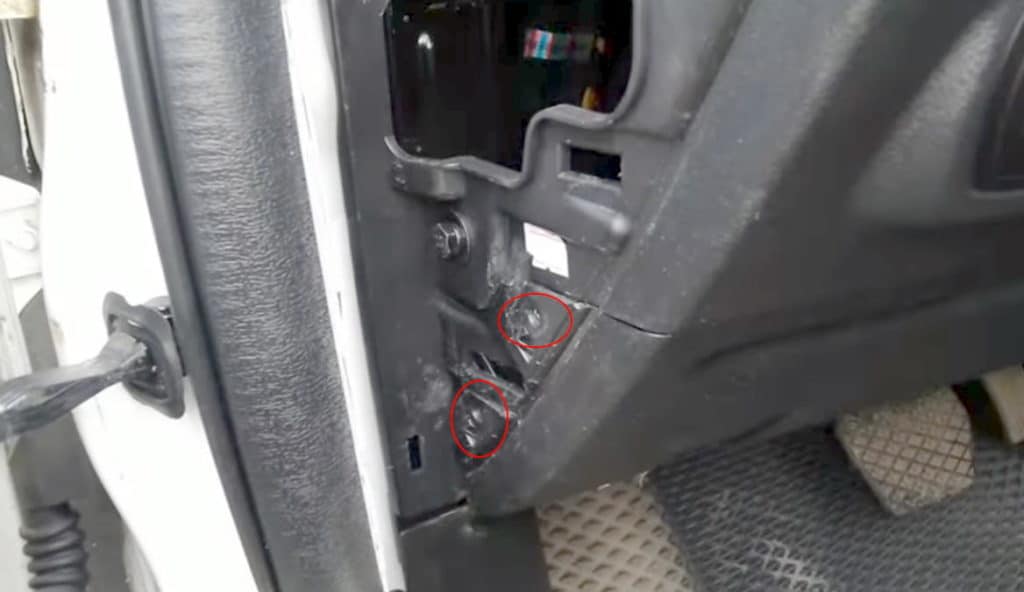

Чтобы получить доступ, сначала снимите крышку с края панели и отвинтите два фиксатора нижней облицовки.
Затем отсоедините ее от всех защелок.

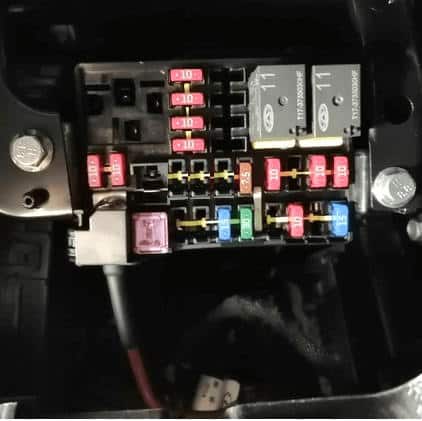

Блок предохранителей в салоне Chery Tiggo 4 выглядит примерно так.

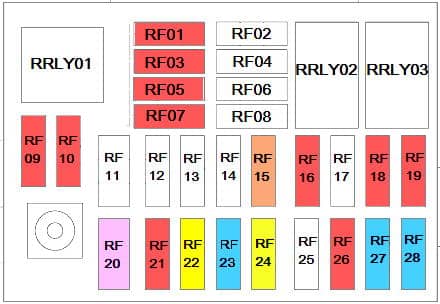

Схема предохранителей салонного блока Chery Tiggo 4 Pro
Расшифровка предохранителей и реле в салоне
| RF01 | 10A Блок комфорта, панель приборов, иммобилайзер (BCM & ICM & IMMO) |
| RF02 | Пусто |
| RF03 | 10A Датчик рулевого угла, EPS (EPS & SAM) |
| RF04 | 10A Пусто или в топ-версиях: камеры 360°, слепые зоны, мультимедиа, радар (AVM & BSD & MPC & MRR) |
| RF05 | 10A Подушки безопасности, контрольный блок (AIR BAG) |
| RF06 | Пусто |
| RF07 | 10A Панель климат-контроля, головное устройство, переключатели фар и люка (SEE NOTE) |
| RF08 | Пусто |
| RF09 | 10A Аудиосистема, климат-контроль, T-BOX (RADIO & AC & T-BOX) |
| RF10 | Блок приборной панели, датчик дождя (ICM & Rain Sensor) |
| RF11 | Пусто |
| RF12 | Пусто |
| RF13 | Пусто |
| RF14 | Пусто |
| RF15 | 7,5A Диагностика, трекер, ключ в сигнале, дистанционный режим, реле обогрева (DIAGNOSIS & VTM & KEYIN & EPB SW) |
| RF16 | 10A USB-зарядка, порт (USB POWER) |
| RF17 | Пусто |
| RF18 | 10A Электрообогрев зеркал, обратная связь обогрева заднего стекла (MIRROR HEATER) |
| RF19 | 10A Бесключевой доступ PEPS, полный привод, ECU, старт-стоп DC-DC (ISS) (PEPS & DC(ISS)) |
| RF20 | 30A Электрорегулировка сидений (SEAT ADJ) |
| RF21 | 10A Цепь AM2 при запуске (без PEPS) (IGN SW2) |
| RF22 | 20A Пусто или зажигание ACC (IGN SW1) |
| RF23 | 10/15A Задние габаритные огни (Reverse Lamp) |
| RF24 | 30A Обогрев заднего стекла, реле 03 (DEFROST) |
| RF25 | Пусто |
| RF26 | 10A Головное устройство, зеркала, BCM, люк (RADIO & BCM & MIRROR ADJ & SUN) |
| RF27 | 15A Прикуриватель Chery Tiggo 4 Pro (CIGAR LIGHT) |
| RF28 | 15A Розетка / прикуриватель (SPARE POWER) |
| Реле в салонном блоке | |
| RRLY 01 | Резерв |
| RRLY 02 | Задний ход для ISS (Reverse Lamp for ISS) |
| RRLY 03 | Обогрев заднего стекла (DEFROST) |
Предохранители для прикуривателя в Chery Tiggo 4 Pro — это RF27 и RF28 по 15A.
Блок предохранителей под капотом
Основной блок под капотом Chery Tiggo 4 Pro установлен слева от аккумулятора, защищен крышкой.

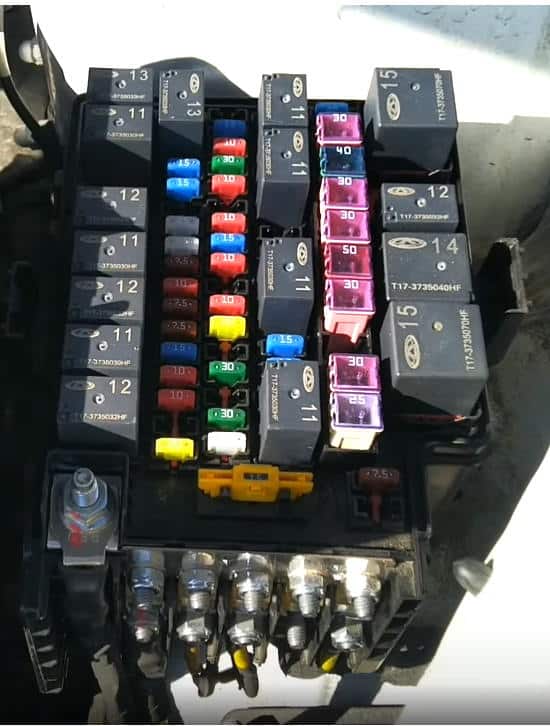

Фото блока под капотом Chery Tiggo 4
Проверяйте функции по схемам на крышке блока предохранителей Chery Tiggo 4 Pro.

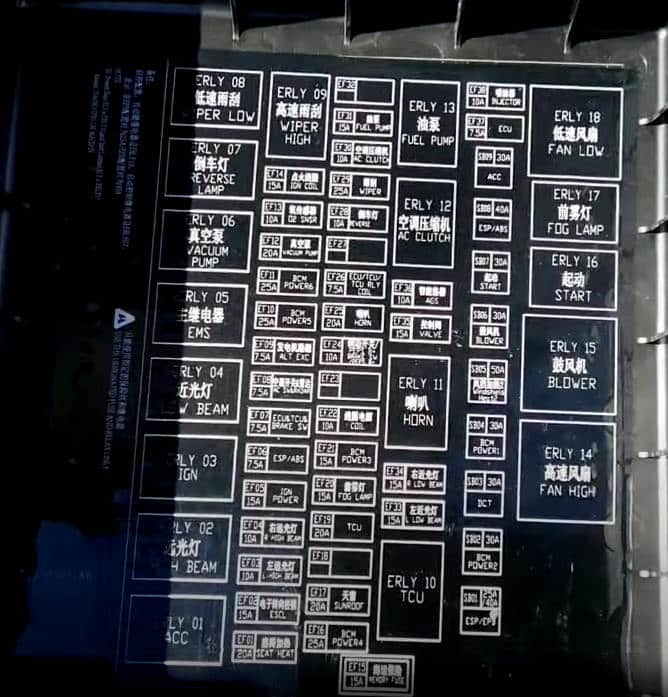

Схема на крышке блока подкапотного

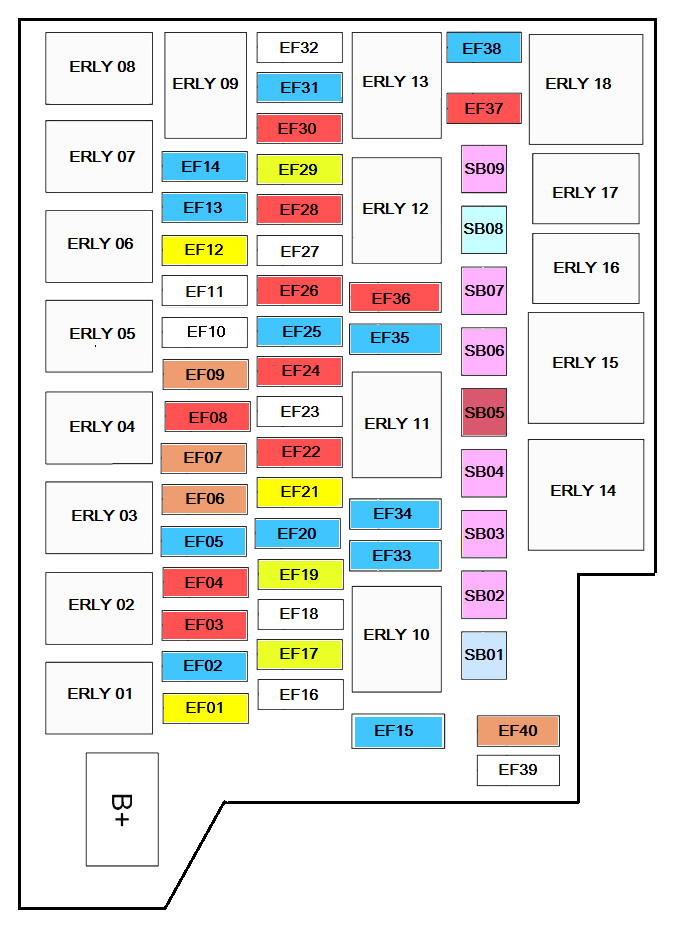

Схема блока предохранителей под капотом Chery Tiggo 4 Pro
Описание предохранителей подкапотного блока
| EF01 | 20A Обогрев сидений (SEAT HEAT) |
| EF02 | 15A Электронный замок руля (ESCL) |
| EF03 | 10A Дальний свет левой фары (L HIGH BEAM) |
| EF04 | 10A Дальний свет правой фары (R HIGH BEAM) |
| EF05 | 15A Зажигание IGN1 (IGN POWER) |
| EF06 | 7,5A Стабилизация ESP/ABS |
| EF07 | 7,5A ECU, TCU, стоп-сигналы, задний ход (ECU & TCU & Brake SW) |
| EF08 | 10A Давление А/С, парктроники (AC SW & Radar) |
| EF09 | 7,5A Генератор (ALT EXC) |
| EF10 | 25A BCM питание 5 (BCM POWER5) |
| EF11 | 25A BCM питание 6 (BCM POWER6) |
| EF12 | 20A Вакуумный насос, реле 16 (VACUUM PUMP) |
| EF13 | 15A Лямбда-зонды (O2 SNSR) |
| EF14 | 15A Зажигание (IGN COIL) |
| EF15 | 15A Память (Memory Fuse) |
| EF16 | 25A BCM питание 4 (Power4) |
| EF17 | 30A Люк (SUNROOF) |
| EF18 | 25A BCM питание 5 (Power5) |
| EF19 | 10A TCU реле 10 (TCU) |
| EF20 | 15A ПТФ, реле 17 (FOG Lamp) |
| EF21 | 20A BCM питание 3 (Power3) |
| EF22 | 10A Реле сигнала, ближний/дальний свет, EMS (COIL) |
| EF23 | 25A BCM питание 6 (Power6) |
| EF24 | 10A Стоп-сигналы |
| EF25 | 15A Клаксон (HORN) |
| EF26 | 7,5/10A ECU/TCU |
| EF27 | Резерв |
| EF28 | 10A Задний ход, реле 07 (REVERSE) |
| EF29 | 30A Дворники/омыватель, реле 08/09 (WIPER) |
| EF30 | 10A Компрессор А/С, реле 12 (AC Clutch) |
| EF31 | 15A Топливный насос (FUEL PUMP) |
| EF32 | Резерв |
| EF33 | 15A Ближний свет левая (L LOW BEAM) |
| EF34 | 15A Ближний свет правая (R LOW BEAM) |
| EF35 | 15A VVT, EGR, адсорбер (VALVE) |
| EF36 | 10A Адаптивная АКПП (AGS) |
| EF37 | 7,5/10A ECU |
| EF38 | 15A Форсунки (INJECTOR) |
| EF39 | Пусто |
| EF40 | 7,5A Вентилятор печки, реле 15 (BLOWER RLY Coil) |
| SB01 | 25/40A ESP/ABS |
| SB02 | 30A BCM Power2 |
| SB03 | 30A DCT |
| SB04 | 30A BCM Power1 |
| SB05 | 50A Подогрев лобового (Windshield Heat2) |
| SB06 | 30A Вентилятор/печка, реле 15 (BLOWER) |
| SB07 | 30A Стартер (START) |
| SB08 | 40A ESP/ABS |
| SB09 | 30A Аксессуары (ACC) |
| Реле подкапотного блока Chery Tiggo 4 Pro | |
| ERLY 01 | Аксессуары (ACC) |
| ERLY 02 | Дальний свет (HIGH BEAM) |
| ERLY 03 | Зажигание (IGN) |
| ERLY 04 | Ближний свет (LOW BEAM) |
| ERLY 05 | EMS |
| ERLY 06 | Вакуум (VACUUM PUMP) |
| ERLY 07 | Задний ход (REVERSE LAMP) |
| ERLY 08 | Дворники низкая (WIPER LOW) |
| ERLY 09 | Дворники высокая (WIPER HIGH) |
| ERLY 10 | TCU |
| ERLY 11 | Клаксон (HORN) |
| ERLY 12 | А/С муфта (AC Clutch) |
| ERLY 13 | Топливный насос (FUEL PUMP) |
| ERLY 14 | Вентилятор высокий (FAN HIGH) |
| ERLY 15 | Печка (BLOWER) |
| ERLY 16 | Стартер (START) |
| ERLY 17 | ПТФ (FOG Lamp) |
| ERLY 18 | Вентилятор низкий (FAN LOW) |
В нижней части блока размещен отдельный модуль мощных предохранителей для Chery Tiggo 4 Pro.

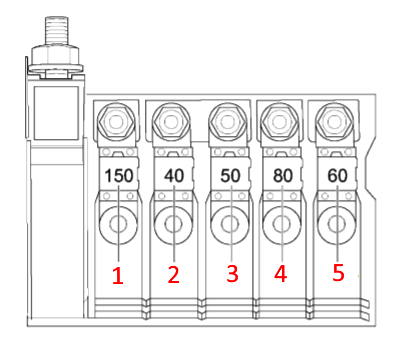

Схема силовых предохранителей
Расшифровка силовых предохранителей Chery Tiggo 4
- 150А — Генератор
- 40А — Вентилятор радиатора низкая скорость
- 50А — Вентилятор радиатора высокая скорость
- 80А — ЭУР (EPS)
- 60А — Салонный блок предохранителей
Если обнаружили неточность или хотите дополнить информацию о предохранителях Chery Tiggo 4 Pro — оставляйте комментарии.
