Chery Tiggo 3 официально реализовывался на рынке в период с 2014 по 2020 год, включая 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годы. За эти годы автомобиль претерпел несколько значимых модификаций. В данной статье представлено полное руководство по предохранителям и реле Чери Тигго 3: схемы блоков, точное расположение, фотографии реальных примеров и назначение элементов. Особо разберем предохранитель прикуривателя, электрической розетки и других ключевых компонентов для ремонта и диагностики Chery Tiggo 3.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и его комплектации с электрическим оборудованием.
Расположение блока в салоне

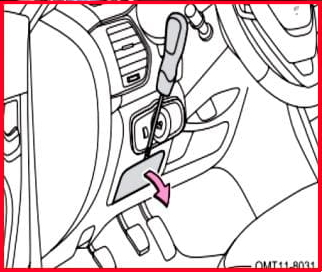

Главный монтажный блок предохранителей и реле в интерьере автомобиля установлен в нижней секции торпедо со стороны водителя. Чтобы получить доступ, снимите пластиковую защитную панель.

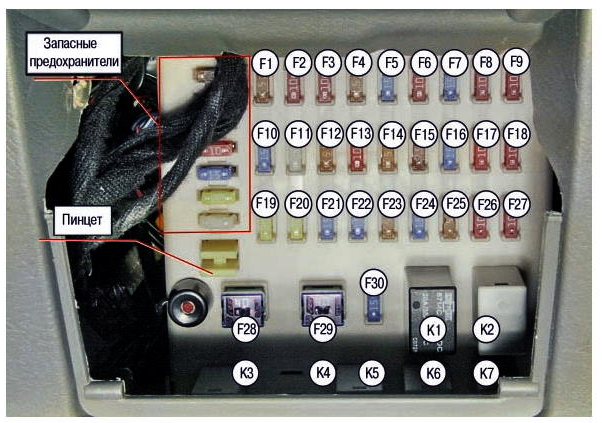

Схема блока в салоне Chery Tiggo 3
Расшифровка предохранителей и реле
| F01 | Регулятор яркости подсветки приборной панели |
| F02 | Датчик скорости движения автомобиля (для автомобиля с механической коробкой передач) |
| F03 | Система ABS |
| F04 | Панель управления системой кондиционирования воздуха |
| F05 | Предохранитель прикуривателя |
| F06 | Панель приборов |
| F07 | Аудиосистема |
| F08 | Диагностический разъем |
| F09 | Панель приборов |
| F10 | Очиститель и омыватель заднего стекла |
| F11 | Очиститель и омыватель лобового стекла |
| F12 | Обмотки реле компрессора кондиционера / топливного насоса / фар ближнего света / фар дальнего света |
| F13 | Система подушек безопасности (SRS) |
| F14 | Аудиосистема |
| F15 | Переключатель регулировки положения наружных зеркал заднего вида |
| F16 | Обогрев сидений (наличие зависит от комплектации) |
| F17 | Блок управления коробкой передач (TCU)/ECM/система иммобилайзера |
| F18 | BCM |
| F19 | Реле компрессора системы кондиционирования воздуха |
| F20 | Вентиляционный люк (наличие зависит от комплектации) |
| F21 | Датчик напоминания о ключе, оставленном в замке зажигания |
| F22 | Запасной |
| F23 | Датчики вентиляционного люка (наличие зависит от комплектации) |
| F24 | Реле звукового сигнала |
| F25 | Панель управления системой кондиционирования воздуха |
| F26 | Система иммобилайзера |
| F27 | Обогреватель наружных зеркал заднего вида (наличие зависит от комплектации) |
| F28 | Замок зажигания AM2 |
| F29 | Замок зажигания AM1 |
| F30 | Электрическая розетка |
| K1 | Реле высокой скорости вентиляции |
| K3 | Реле компрессора кондиционера |
| K5 | Реле звукового сигнала |
| K6 | Реле габаритных ламп |
Предохранитель прикуривателя Chery Tiggo 3 маркирован номером 5 и имеет номинал 15А, обеспечивая защиту этой цепи.
Монтажные блоки под капотом Chery Tiggo 3
Главный блок в моторном отсеке

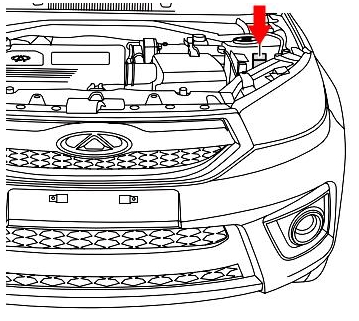

Основной блок предохранителей и реле под капотом размещен около правой передней стойки подвески, защищен пластиковой крышкой монтажного отсека.
Для открытия блока открутите фиксирующие винты на крышке и осторожно снимите ее.

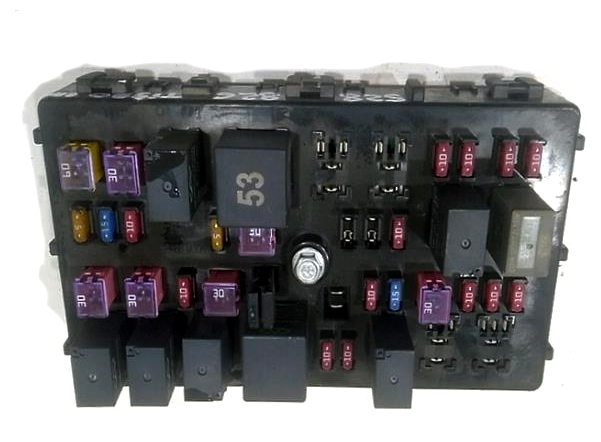

Внешний вид блока предохранителей под капотом выглядит следующим образом.

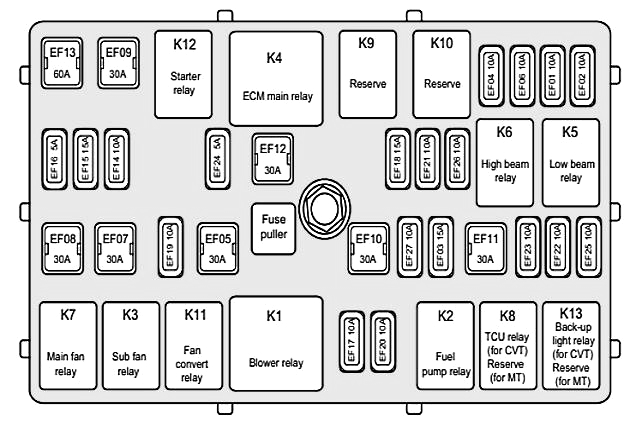

Схема главного блока под капотом
Назначение элементов блока
| EF01 | Левая фара ближнего света |
| EF02 | Правая фара ближнего света |
| EF03 | Предохранитель бензонасоса |
| EF04 | Левая фара дальнего света |
| EF05 | Реле вентилятора |
| EF06 | Правая фара дальнего света |
| EF07 | Дополнительный вентилятор |
| EF08 | Основной вентилятор |
| EF09 | Стартер |
| EF10 | Блок управления коробкой передач (TCU) (для автомобиля с CVT) |
| Запасной (для автомобиля с механической коробкой передач) | |
| EF11 | Резервный |
| EF12 | Главное реле блока управления |
| EF13 | BCM |
| EF14 | Фонарь заднего хода |
| EF15 | Блок управления коробкой передач (TCU) (для автомобиля с CVT) |
| Запасной (для автомобиля с механической коробкой передач) | |
| EF16 | Генератор |
| EF17 | Правые габаритные фонари / фонари освещения регистрационного знака |
| EF18 | Резервный |
| EF19 | Обмотка реле вентилятора |
| EF20 | Левые габаритные фонари |
| EF21 | Резервный |
| EF22 | Управление двигателем |
| EF23 | Выключатель стоп-сигналов |
| EF24 | Обмотка главного реле блока управления |
| EF25 | Кислородный датчик |
| EF26 | Катушка зажигания |
| EF27 | ECM |
| K1 | Реле вентиляции |
| K2 | Реле бензонасоса |
| K3 | Реле дополнительного вентилятора |
| K4 | Главное реле ЭБУ двигателя |
| K5 | Реле ближнего света |
| K6 | Реле дальнего света |
| K7 | Реле главного вентилятора |
| K8 |
|
| K9 | Резерв |
| K10 | Резерв |
| K11 | Конвертационное реле вентиляторов |
| K12 | Реле стартера |
| K13 |
|
Дополнительный блок предохранителей
В левой части моторного отсека может размещаться еще один блок с предохранителями и реле, преимущественно на моделях Chery Tiggo 3 с двигателем объемом 2,0 литра.

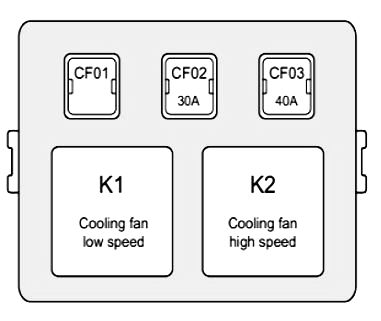

Схема дополнительного блока
Расшифровка элементов
- CF01 Резерв
- CF02 Вентилятор охлаждения двигателя (низкая скорость)
- CF03 Вентилятор охлаждения двигателя (высокая скорость)
- K1 Реле вентилятора (низкая скорость)
- K2 Реле вентилятора (высокая скорость)
На положительном полюсе аккумулятора иногда монтируется отдельный блок мощных предохранителей в формате высоковольтных плавких вставок для защиты основных цепей.
Вот и все по предохранителям Chery Tiggo 3. Если у вас есть идеи, как усовершенствовать этот обзор, делитесь в комментариях ниже.
