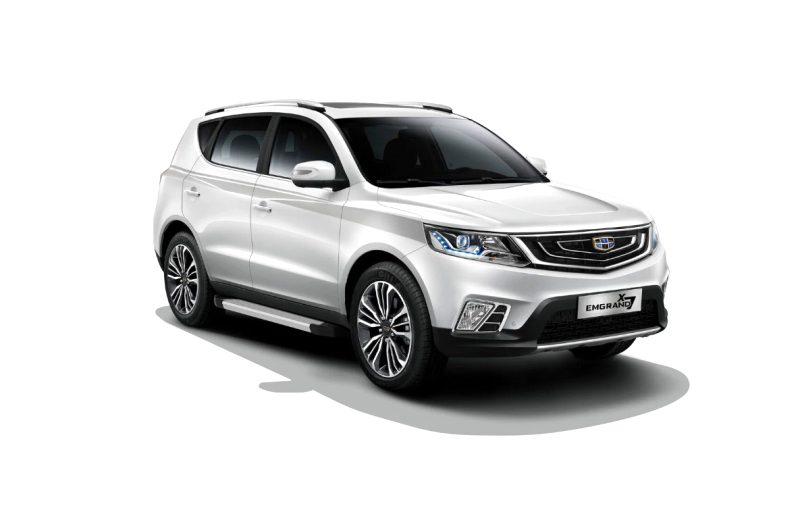

Geely Emgrand X7 первого поколения производилась в 2011–2017 годах, а после рестайлинга обновленная версия вышла в 2018–2023 годах. Модель также известна как Gleagle GX7 и Shanghai Englon SX7. В этой статье мы подробно разберем предохранители и реле для Джили Эмгранд X7, включая схемы блоков предохранителей Geely Emgrand X7, фото их расположения, назначение каждого элемента и места установки. Особо выделим предохранитель прикуривателя в Джили Эмгранд X7, чтобы вы могли быстро найти нужный компонент для диагностики и ремонта электрики автомобиля.
Назначение предохранителей и реле в вашем Джили Эмгранд X7 может варьироваться в зависимости от года выпуска, комплектации электрики и рынка сбыта автомобиля.
Блок в салоне

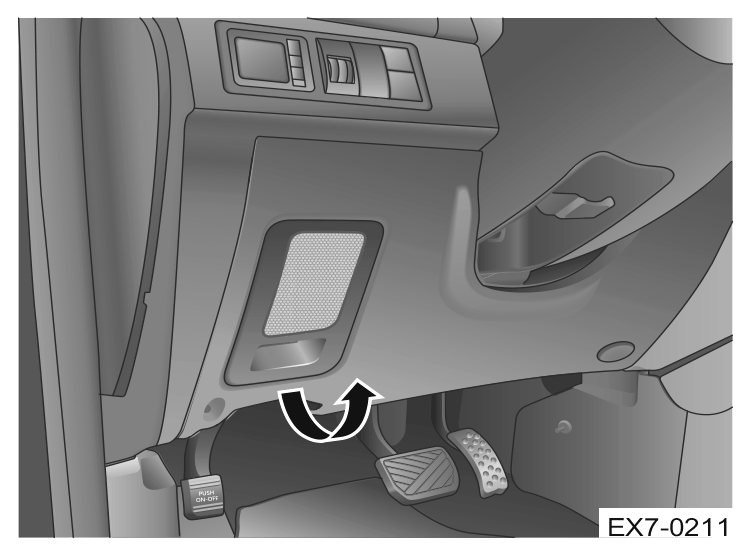

Блок предохранителей и реле в интерьере Geely Emgrand X7 установлен в нижней части торпедо, слева от водителя, за пластиковой крышкой. Это удобное место для доступа к электрике салона, включая цепи освещения, стеклоподъемников и прикуривателя.

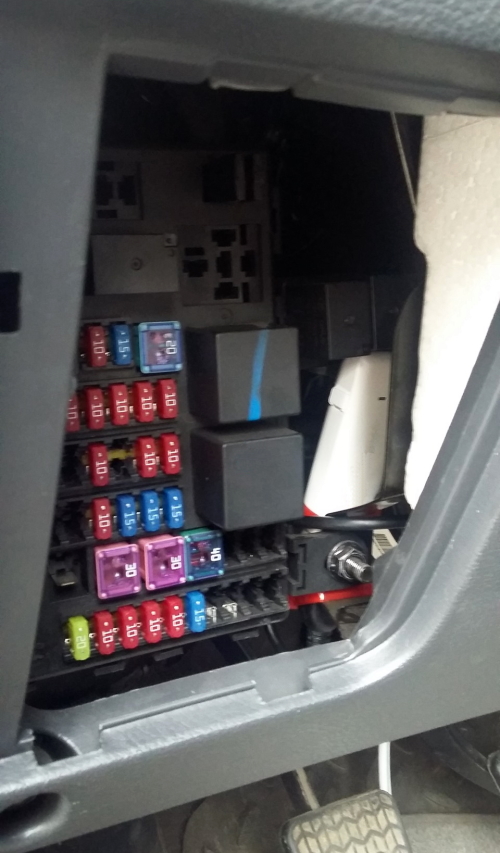

Пример фото расположения
Вариант 1
(2011 — 2017)

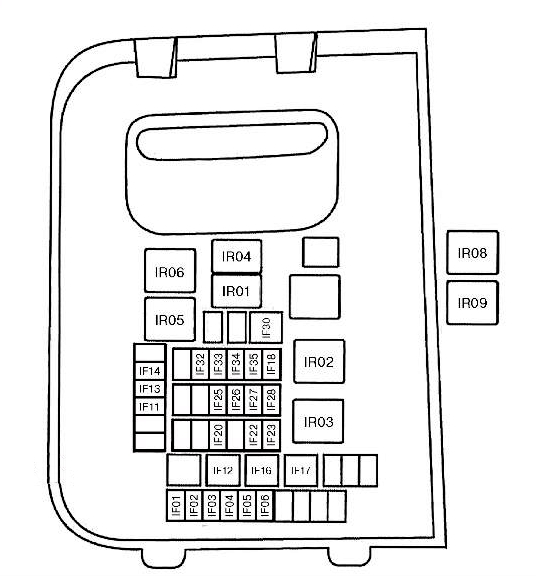

Схема блока предохранителей в салоне Geely Emgrand X7
Расшифровка предохранителей и реле
| IF01 | 20A Замки дверей |
| IF02 | 10A Диагностический разъем |
| IF03 | 10A Стоп-сигналы |
| IF04 | 10A Аварийная сигнализация |
| IF05 | 10A Указатели поворотов |
| IF06 | 15A Кондиционер |
| IF11 | 10A Задние противотуманные фонари |
| IF12 | 30A Стеклоподъемники |
| II 13 | 20A Люк в крыше |
| IF14 | 15A Аудиосистема |
| IF16 | 30A Обогрев заднего стекла |
| IF17 | 40A Вентилятор |
| IF18 | 10A Обогрев заднего стекла |
| IF20 | 10A Замок зажигания / зеркало заднего вида |
| IF22 | 15А Прикуриватель |
| IF23 | 15А Задний стеклоочиститель |
| IF25 | 10А Щиток приборов |
| IF26 | 10А Подсветка номерного знака |
| IF27 | 10А Фонарь заднего хода |
| IF28 | 10А Стоп-сигнал |
| IF30 | 20А Стеклоочиститель ветрового стекла |
| IF32 | 10А Подушки безопасности |
| IF33 | 15А Двигатель ЕСМ |
| IF34 | 10А Система ABS |
| IF35 | 10А Сигнализация |
| Реле | |
| IR01 | Задние противотуманные фары |
| IR02 | Обогрев заднего стекла |
| IR03 | Вентилятор охлаждения |
| IR04 | Задний стеклоочиститель |
| IR05 | Щиток приборов |
| IR06 | Указатели поворота (правые) |
| IR08 | Указатели поворота (левые) |
| IR09 | Подсветка номерного знака |
Предохранитель IF22 (15A) отвечает за функционирование прикуривателя в Geely Emgrand X7 этого периода.
Вариант 2
(2018 — 2023)

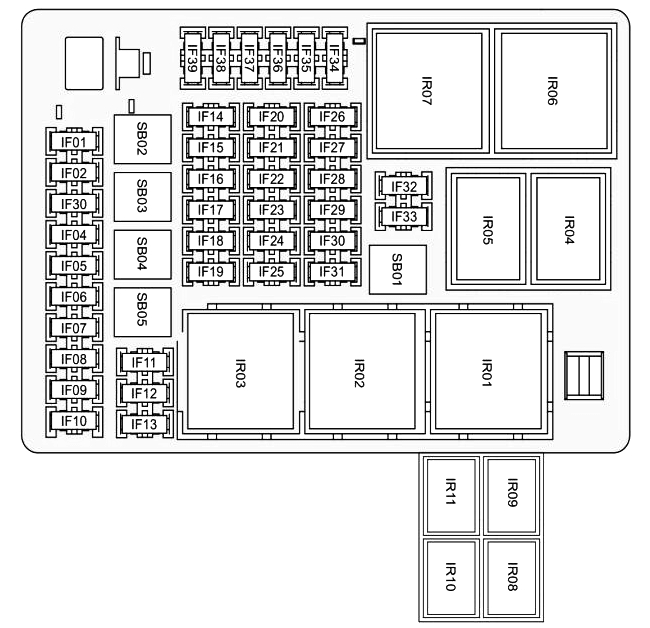

Схема блока предохранителей в салоне (обновленная версия)
Обозначение предохранителей и реле Джили Эмгранд X7
| IF01 | 10А Задние противотуманные фонари |
| IF02 | 25А Левый электрический стеклоподъемник |
| IF03 | 10А Система предупреждения о давлении в шинах |
| IF04 | 25А Правый электрический стеклоподъемник |
| IF05 | 20А Передний стеклоочиститель |
| IF06 | 15А Блок TCU с постоянным напряжением |
| IF07 | 20А Электропривод дверных замков |
| IF08 | 5А Шлюз |
| IF09 | 10А Система кругового обзора (AVM) |
| IF10 | 5А Вентилятор салона |
| IF11 | 15А Электронный замок блокировки рулевой колонки |
| IF12 | 15А Обогрев сидений |
| IF13 | 20А Люк в крышке |
| IF14 | 10А Подушки безопасности (IG+) |
| IF15 | 10А IG двигателя |
| IF16 | 10А Блок EPS и SAS (IG +) |
| IF17 | 15А Блок TCU (IG+) |
| IF18 | 10А Комбинация приборов (IG+) |
| IF19 | 10А BCM/AVM |
| IF20 | 5А Беспроводная зарядка |
| IF21 | 10А Фонари заднего хода |
| IF22 | 10А Насос стеклоомывателя |
| IF23 | 5А Датчик нейтрального положения JLD-4G20 |
| 10А Кондиционер | |
| IF24 | 10А Задний стеклоочиститель |
| IF25 | 10А Реле выключателя/вентилятора |
| IF26 | 10А Радио (АСС) |
| IF27 | 15А Прикуриватель |
| IF28 | 10А Блок ВСМ (АСС) 10А — |
| IF29 | 10А Люк в крыше |
| IF30 | 10А Зеркала заднего вида с электроприводом |
| IF31 | 15А Резервный источник питания привода замка двери багажного отделения |
| IF32 | 10А Обогрев зеркал заднего вида |
| IF33 | Запасной |
| IF34 | 10А Катушки иммобилайзера и PEPS |
| IF35 | 10А Блок ВСМ с постоянным напряжением |
| IF36 | 20А Блок ВСМ с постоянным напряжением |
| IF37 | 10А Комбинация приборов и кондиционера |
| IF38 | 15А Диагностический разъем / радио |
| IF39 | 10А Дверные фонари и выключатель стоп-сигналов |
| SB01 | 25А Обогрев стекла |
| SB02 | 30А Реле АСС |
| SB03 | 20А Реле IG2 |
| SB04 | 25А Сиденья с электрической регулировкой |
| SB05 | 30А Реле IG1 |
В обновленной модели предохранитель №27 (15A) обеспечивает работу прикуривателя в Джили Эмгранд X7.
Блок под капотом

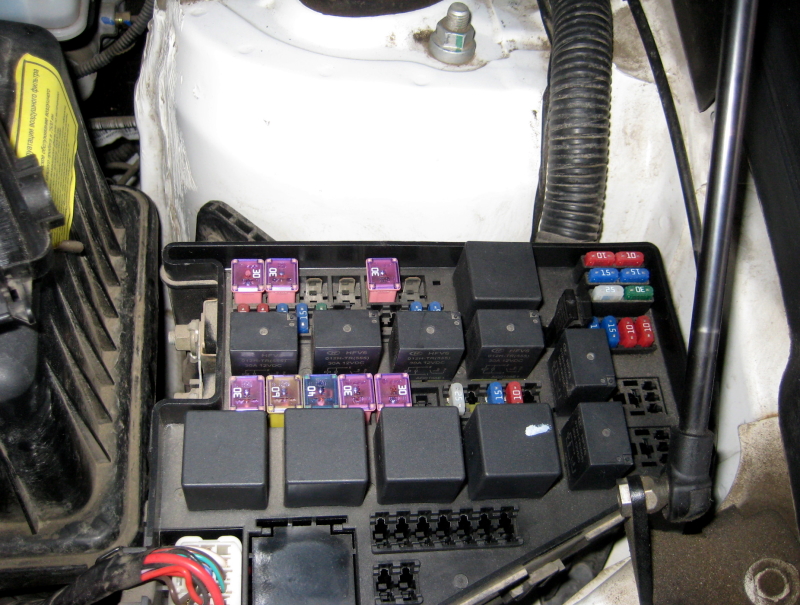

В моторном отсеке Geely Emgrand X7 блок предохранителей и реле находится слева, у опоры амортизатора, за защитной панелью. Здесь расположены основные цепи для двигателя, фар и систем безопасности, что важно для ремонта электрики подкапотного пространства.

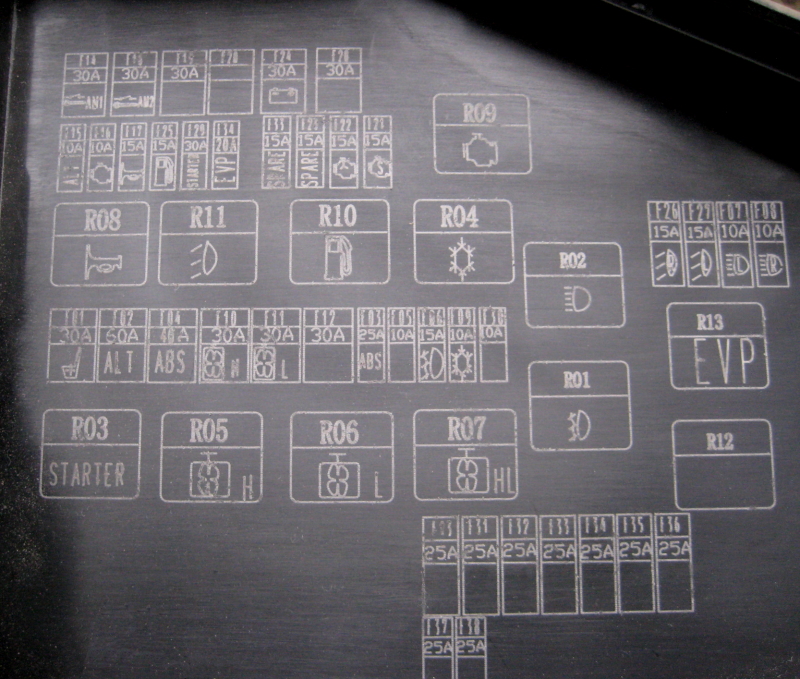

Всегда проверяйте назначение предохранителей и реле по схеме на внутренней стороне крышки блока в вашем Geely Emgrand X7 для точности.
Вариант 1
(2011 — 2017)

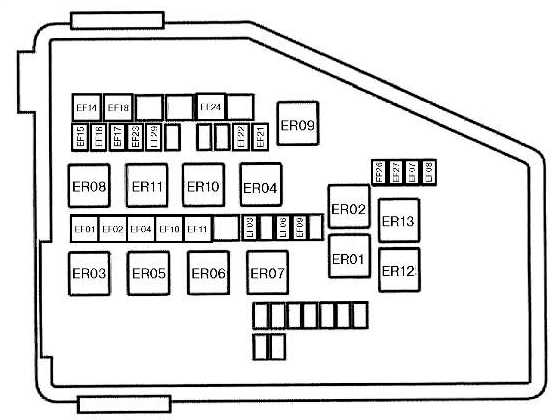

Схема блока под капотом Geely Emgrand X7
Назначение предохранителей и реле
| Предохранители | |
| EF01 | 30А Электропривод регулировки сидений |
| EF02 | 60А Генератор (щиток приборов) |
| EF03 | 25А ABS |
| EF04 | 40А ABS (главный) |
| EF06 | 15А Передние противотуманные фары |
| EF07 | 10А Левая фара головного освещения |
| EF08 | 10А Правая фара головного освещения |
| EF09 | 10А Кондиционер |
| EF10 | 30А Вентилятор (высокая скорость) |
| EF11 | 30А Вентилятор (низкая скорость) |
| EF14 | 30А Замок зажигания АМ2 |
| EF16 | 10А Стартер ЕСМ |
| EF17 | 15А Звуковой сигнал |
| EF18 | 30А Замок зажигания AMI |
| EF21 | 15А Топливные форсунки |
| EF22 | 15А Катушка зажигания |
| EF24 | 30А Аккумуляторная батарея |
| EF25 | Бензонасос (насос топлива) |
| EF26 | 10А Ближний свет — правая фара |
| EF27 | 10А Ближний свет — левая фара |
| EF29 | 30А Стартер |
| Реле | |
| ER01 | Передние противотуманные фары |
| ER02 | Фары головного освещения |
| ER03 | Стартер |
| ER04 | Компрессор кондиционера |
| ER05 | Вентилятор охлаждения двигателя (высокая скорость) |
| ER06 | Вентилятор охлаждения двигателя (низкая скорость) |
| ER07 | Вентилятор охлаждения двигателя (высокая скорость) |
| ER08 | Звуковой сигнал |
| ER09 | Главное реле стартер |
| ER10 | Реле бензонасоса |
| ER11 | Ближний свет фар |
Вариант 2
(2018 — 2023)

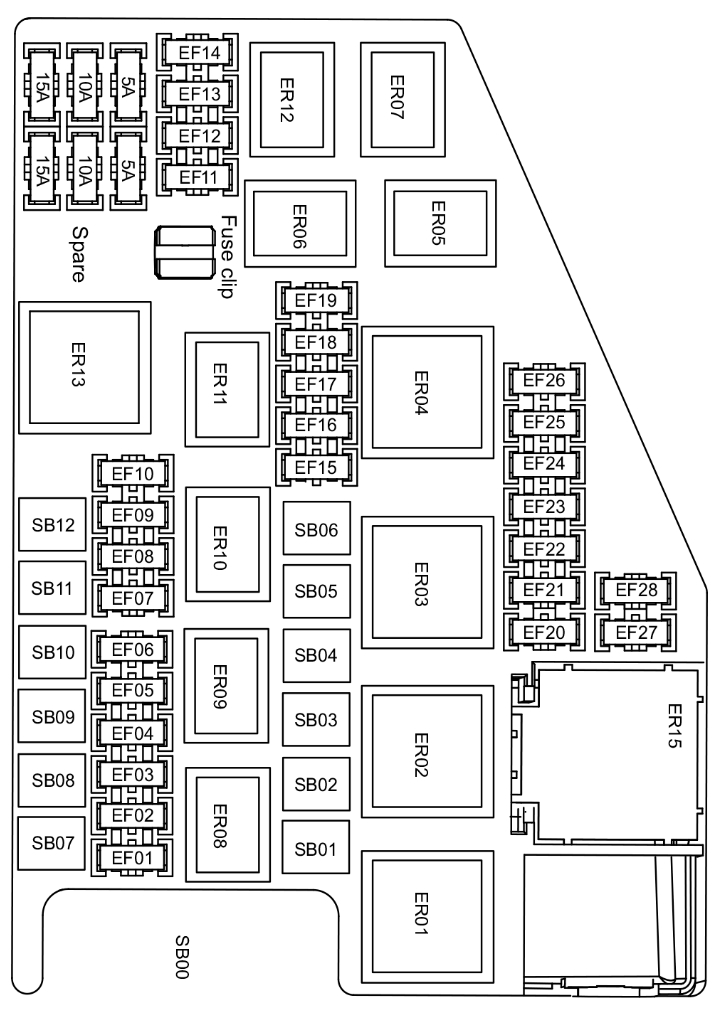

Схема блока под капотом (рестайлинг)
Расшифровка предохранителей и реле для Geely Emgrand X7
| EF01 | 15A Звуковой сигнал |
| EF02 | 15A Предохранитель бензонасоса |
| EF03 | 10A Модуль ЕСМ с постоянным напряжением |
| EF04 | Запасной |
| EF05 | Запасной |
| EF06 | 10A Электронный замок блокировки рулевой колонки и замка зажигания |
| EF07 | 15A Главное реле двигателя |
| EF08 | 15A Датчик двигателя |
| EF09 | 15A Катушки зажигания |
| EF10 | 15A Главное реле |
| EF11 | 15A Правая лампа — ближний свет |
| EF12 | 15A Левая лампа — ближний свет |
| EF13 | 10A Левая лампа — дальний свет |
| EF14 | 10A Правая лампа — дальний свет |
| EF15 | 10A Компрессор кондиционера |
| EF16 | 15A Обогреватель лобового стекла |
| EF17 | 15A Передние противотуманные фары |
| EF18 | 15A Вакуумный насос усилителя тормозов |
| EF19 | Запасной |
| EF20 | Запасной |
| EF21 | 5A Модуль ABS (IG+) |
| EF22 | Запасной |
| EF23 | 5A Модуль ЕСМ (IG+) |
| EF24 | Запасной |
| EF25 | Запасной |
| EF26 | Запасной |
| EF27 | 5A Стартер PEPS |
| EF28 | Запасной |
| SB00 | 150A Генератор — Кроме JLC- 4G18+5MT+HPS |
| 125A Генератор — JLC-4G18+5MT+HPS | |
| SB01 | 40A ABS |
| SB02 | 60A Блок предохранителей в салоне |
| SB03 | 30A ABS |
| SB04 | Запасной |
| SB05 | 30A Низкая скорость вентилятора радиатора — JLC-4G18 и JLD-4G20 |
| SB06 | 30A скорость вентилятора радиатора — JLC-4G18 и JLD-4G20 |
| SB07 | 30A Передний вентилятор салона |
| SB08 | Запасной |
| SB09 | 60A Блок предохранителей и реле в салоне |
| SB10 | 30A Реле стартера |
| SB11 | Запасной |
| SB12 | 30A Блок предохранителей в салоне |
Если у вас есть дополнения по предохранителям и реле Джили Эмгранд X7, оставляйте их в комментариях.
