Джили Эмгранд EC7 выпускался в период с 2009 по 2014 год, а также в 2016–2018 годах с моторами 1,5 л и 1,8 л. В этой статье мы подробно разберём предохранители и реле для Geely Emgrand EC7, включая схемы блоков, их расположение в автомобиле, иллюстрации и примеры. Особое внимание уделим предохранителю, отвечающему за прикуриватель и розетку.
Расположение и функции предохранителей с реле могут варьироваться в зависимости от модификации, года выпуска и комплектации Geely Emgrand EC7.

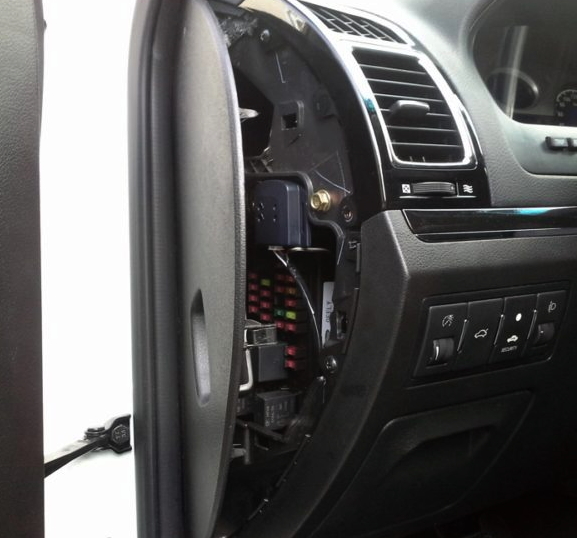

Расположение блока в салоне
Блок предохранителей и реле в интерьере Джили Эмгранд EC7 размещён на левой стороне приборной панели, скрыт за пластиковой крышкой.

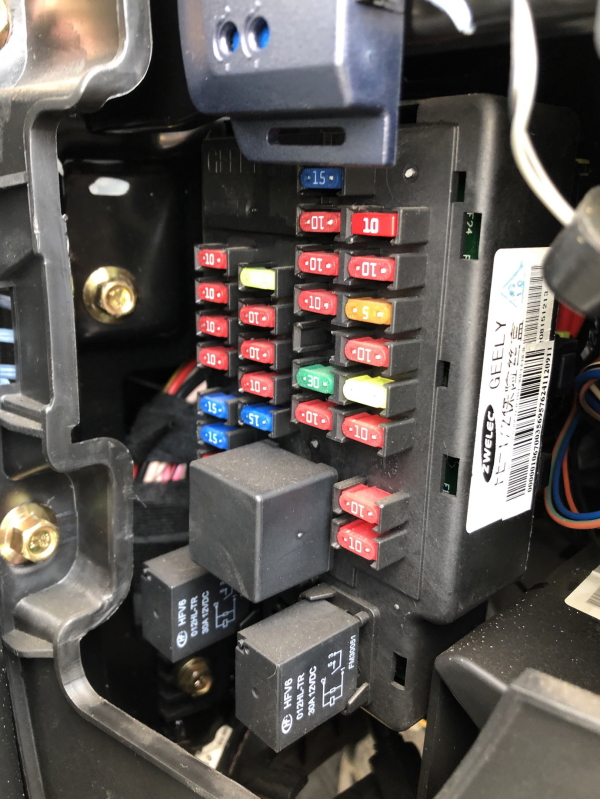

Внешний вид блока предохранителей Geely Emgrand EC7 выглядит следующим образом.

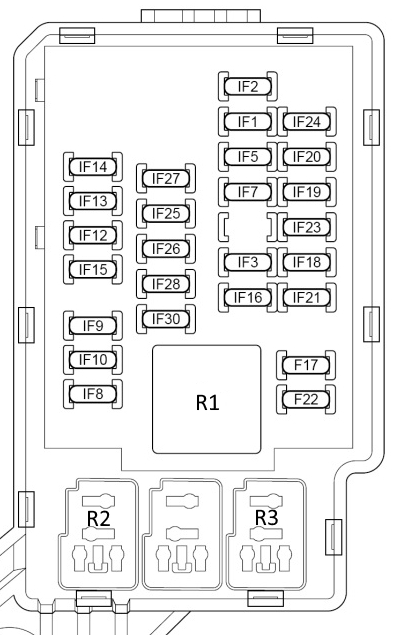

Схема блока предохранителей в салоне Джили Эмгранд EC7
Расшифровка предохранителей и реле в салоне
Предохранители салонного блока Geely Emgrand EC7
| IF1 | 10A Задний противотуманный фонарь |
| IF2 | 15A Аудиосистема, питание стеклоподъёмников |
| IF3 | 30А Люк в крыше, разрыв шины |
| IF4 | — |
| IF5 | 10А Иммобилайзер |
| IF6 | — |
| IF7 | 10А Компрессор кондиционера |
| IF8 | 10А Люк с электроприводом, зеркало заднего вида |
| IF9 | 15А Розетка доп. оборудования |
| IF10 | 15А Прикуриватель |
| IF11 | — |
| IF12 | 10А Блок управления двигателем (EMC) |
| IF13 | 10A Система ABS |
| IF14 | 10A Выключатель освещения, Фонарь заднего хода |
| IF15 | 10A Подушка безопасности, ремни |
| IF16 | 10А Подогрев заднего стекла |
| IF17 | 10А Аварийная сигнализация, Рулевое управление |
| IF18 | 20А Замки (багажника, двери) |
| IF19 | 15А Кондиционер, предохранитель питания, инструмент, люк на крыше зуммер |
| IF20 | 10А Стоп сигнал |
| IF21 | 10А Диагностический интерфейс и система диагностики, иммобилайзер, TPMS — датчики давления в шинах |
| IF22 | 10А Переключатель переднего освещения |
| IF23 | 10А Габариты |
| IF24 | 10А Питание звукового сигнала |
| IF25 | 10А Щиток комбинированных приборов |
| IF26 | 10А BCM, вентилятор печки |
| IF27 | 20А Омыватель |
| IF28 | 10А Дворники |
| IF29 | — |
| IF30 | 15А Катушка зажигания |
Предохранитель прикуривателя в Geely Emgrand EC7 — это IF10 на 15А, расположенный в салонном блоке.
Реле в салонном блоке
- Реле зажигания
- Реле подогрева сидений
- Реле противотуманных фар либо ДХО
Блок предохранителей под капотом Geely Emgrand EC7
Основной блок с предохранителями и реле в моторном отсеке Джили Эмгранд EC7 установлен слева от аккумулятора.

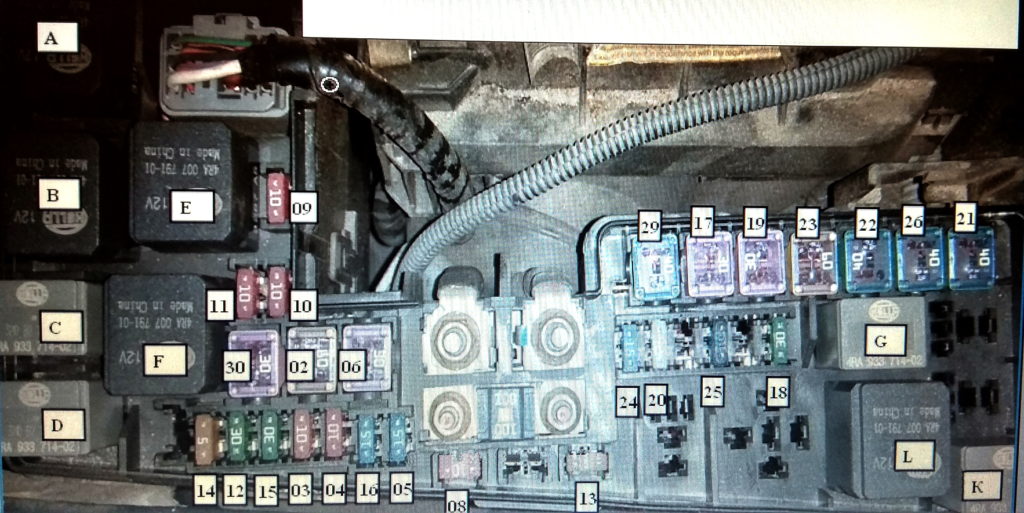

Схема блока под капотом Джили Эмгранд EC7
Описание предохранителей подкапотного блока
Предохранители моторного отсека Geely Emgrand EC7
| 14 | 5A Задний Лямбда-зонд |
| 13 | 5A Передний Лямбда-зонд |
| 12 | 30A Двигатель (ECM) |
| 15 | 30A Стартер |
| 3 | 10A Генератор |
| 11 | 10A Правая лампа ближнего света |
| 9 | 10A Правая лампа дальнего света |
| 10 | 10A Левая лампа ближнего света |
| 30 | 30A Стеклоподъемники |
| 2 | 60A Батарея |
| 6 | 30A Переключатель зажигания AM1 |
| 4 | 10A Двигатель |
| 16 | 15A Дневные ходовые огни |
| 5 | 15A Топливный насос |
| — | |
| 8 | 10A Левая лампа дальнего света |
| 100A Генератор | |
| 24 | 15A Передняя противотуманная фара |
| 20 | 25A Система ABS |
| — | |
| 25 | 15A Подогрев сиденья |
| 32 | 30А Автоматическая коробка передач |
| 18 | 30A Переключатель зажигания AM2 |
| 29 | 40A Электрический вентилятор охлаждения двигателя |
| 17 | 30A Электро регулировки сиденья |
| 19 | 30A Обогрев заднего стекла |
| 23 | 60A Батарея, блок предохранителей |
| 22 | 40A Батарея IG1 |
| 26 | 40A Вентилятор обогревателя |
| 21 | 40A Система ABS |
Реле подкапотного блока
- A — вентилятор низкой скорости
- Б — вентилятор большой скорости
- С — дальний свет
- D — дневные ходовые огни
- E — стартер
- F — ближний свет
- G — главное реле
- H — реле обратного хода
- K — топливный насос
- L — реле вентилятора
- N — реле блокировки передач
На нашем YouTube-канале доступно видео с подробным обзором предохранителей Geely Emgrand EC7. Рекомендуем посмотреть и подписаться для актуальной информации по ремонту Джили.
Если у вас есть дополнения или вопросы по схемам и расположению блоков — оставляйте отзывы в комментариях ниже.
