Geely Emgrand 2 второго поколения производился в 2021, 2022, 2023, 2024, 2025 и 2026 годах. Эта модель также известна под названием Belgee S50. В этой статье мы подробно разберем предохранители и реле Джили Эмгранд 2, включая схемы блоков предохранителей, их точное расположение в автомобиле, а также иллюстрации и фото. Особое внимание уделим предохранителю, отвечающему за работу прикуривателя и розетки.
Функции предохранителей и реле, их количество и характеристики могут варьироваться в зависимости от года выпуска Geely Emgrand 2 и комплектации электрической системы вашего авто.
Расположение блока в салоне

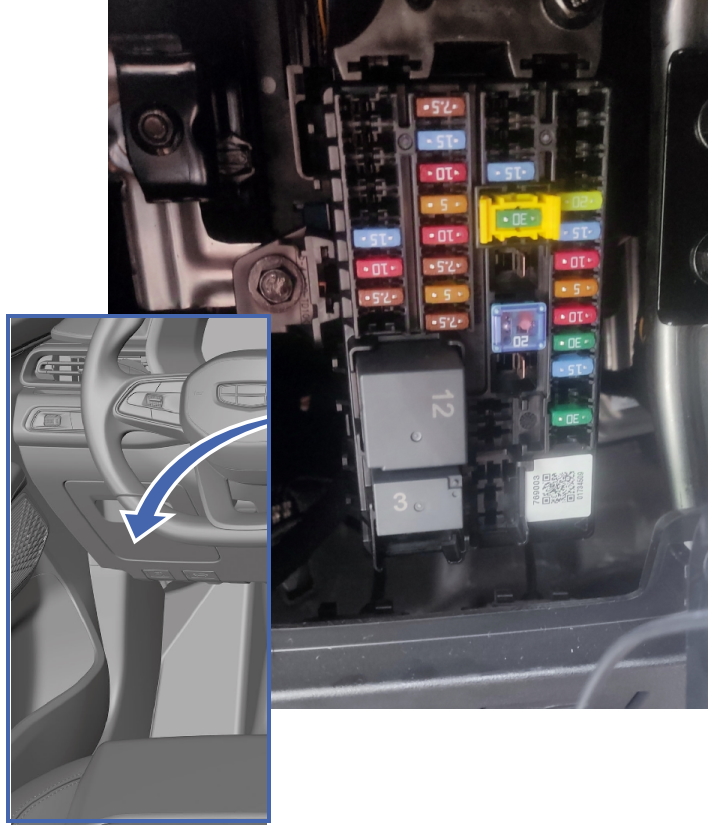

Блок предохранителей в интерьере Geely Emgrand 2 размещен в нижней секции приборной панели, на стороне водителя. Чтобы получить доступ, снимите защитную панель. Внешний вид блока предохранителей и реле в салоне будет примерно таким, как на фото ниже.

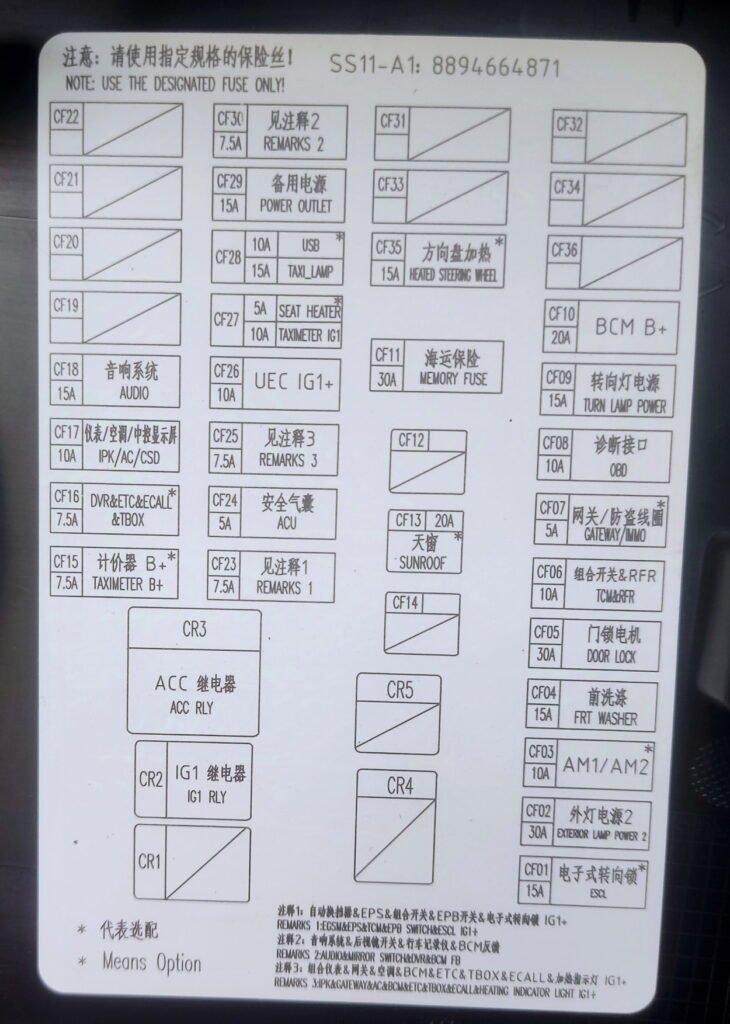

Всегда проверяйте назначение предохранителей по схеме, нанесенной на внутренней стороне крышки блока в салоне Geely Emgrand 2.

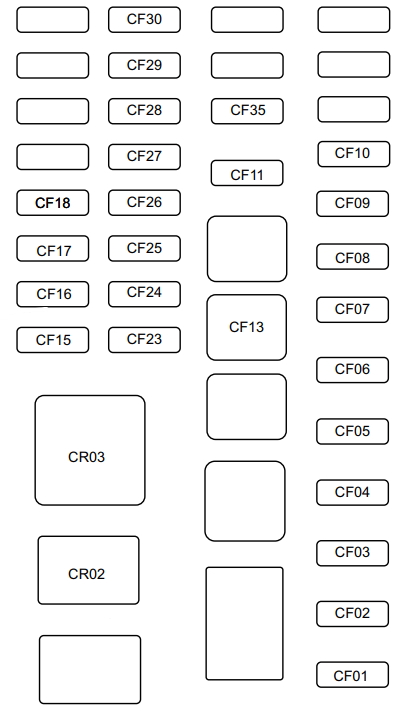

Расшифровка схемы блока в салоне
Подробное описание предохранителей
| CF01 | 15A Защита замка ESCL* |
| CF02 | 30A Защита цепи питания для внешних осветительных приборов 2 |
| CF03 | 10A Защита цепей AM1 и AM2 |
| CF04 | 15A Защита насоса переднего стеклоомывателя |
| CF05 | 30A Защита механизмов блокировки дверей |
| CF06 | 10A Защита комбинационного выключателя и FM-радиоприемника |
| CF07 | 4A Защита шлюза и антенны охранной системы* |
| CF08 | 10A Защита диагностического интерфейса DLC |
| CF09 | 15A Защита цепи сигнала поворотников |
| CF10 | 20A Защита модуля BCM (питание B+) |
| CF11 | 30A Защита режима доставки авто |
| CF13 | 20A Защита панорамного люка |
| CF15 | 7,5A Защита таксометра (B+) |
| CF16 | 7,5A Защита систем DVR, ETC, ECALL и TBOX |
| CF17 | 10A Защита приборной панели, кондиционера и CSD |
| CF18 | 15A Защита мультимедийной аудиосистемы |
| CF23 | 7,5A Защита EGSM, EPS, TCM, EPB и ESCL (IG1+) |
| CF24 | 5A Защита модулей подушек безопасности |
| CF25 | 7,5A Защита приборной панели, шлюза, А/С, BCM, ETC, TBOX, ECALL и индикатора подогрева (IG1+) |
| CF26 | 10A Защита блока UEC (IG1+) |
| CF27 | 5A Защита обогрева задних кресел* |
| 10A Защита таксометра (IG1)* | |
| CF28 | 10A Защита USB-порта сзади |
| 15A Защита освещения такси | |
| CF29 | 15A Защита розетки прикуривателя |
| CF30 | 7,5A Защита аудиосистемы, переключателя зеркал, DVR и BCM |
| CF35 | 15A Защита подогрева руля* |
Предохранитель CF29 номиналом 15A обеспечивает питание прикуривателя и розетки в Geely Emgrand 2.
- ACC RLY — реле дополнительного питания
- IG1 RLY — реле положения зажигания
Главный блок в моторном отсеке

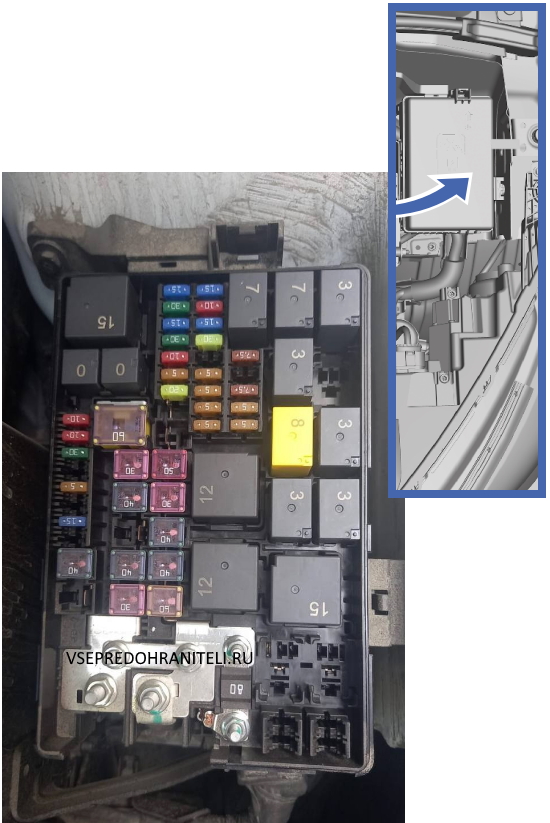

Основной блок с предохранителями и реле Джили Эмгранд 2 установлен в подкапотном пространстве, поблизости от АКБ. Он также защищен пластиковой крышкой для безопасности.

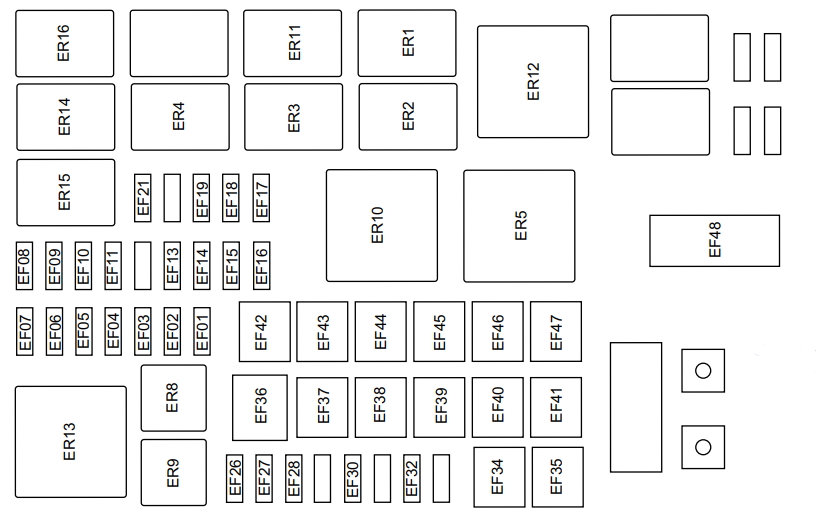

Схема блока подкапотного пространства
Расшифровка предохранителей
| EF01 | 20A Защита контроллера TCU |
| EF02 | 5A Защита тормозных сигналов |
| EF03 | 10A Защита модуля EMS (B+) |
| EF04 | 30A Защита вакуумного тормозного усилителя |
| EF05 | 15A Защита бензонасоса |
| EF06 | 30A Защита цепи внешних огней 1 |
| EF07 | 15A Защита клаксона |
| EF08 | 15A Защита электроклапанов ЭСУД |
| EF09 | 10A Защита лямбда-зонда |
| EF10 | 15A Защита свечных катушек |
| EF11 | 20A Защита EMS на KL87 |
| EF13 | 5A Защита катушек реле |
| EF14 | 5A Защита клапана CVS* |
| EF15 | 5A Защита стоп-сигналов |
| EF16 | 4A Защита цепи стартера |
| EF17 | 5A Защита мотора корректора фар |
| EF18 | 5A Защита ESC/ABS/EPB |
| EF19 | 7,5A Защита EMS/TCU (IG1) |
| EF21 | 7,5A Защита подогрева боковых зеркал* |
| EF26 | 10A Защита компрессора А/С |
| EF27 | 10A Защита обогрева стекла и форсунок* |
| EF28 | 30A Защита лобового стеклоочистителя |
| EF30 | 5A Защита сенсора АКБ |
| EF32 | 15A Защита подогрева передних сидений |
| EF34 | 40A Защита заднего стеклообогревателя |
| EF35 | 30A Защита правого EPB-тормоза* |
| EF36 | 60A Защита высокоскоростного вентилятора |
| EF37 | 30A Защита первого стеклоподъемника |
| EF38 | 40A Защита вентилятора отопителя |
| EF39 | 30A Защита регулировки сиденья* |
| EF40 | 40A Защита низкоскоростного вентилятора |
| EF41 | 30A Защита второго стеклоподъемника |
| EF42 | 30A Защита левого EPB-тормоза* |
| EF43 | 50A Защита салонного блока 1 |
| EF44 | 30A Защита стартера |
| EF45 | Защита насоса ABS/ESC |
| 25A для МКПП, 40A для 6-ст. АКПП | |
| EF46 | 40A Защита мотора ESC/ABS |
| EF47 | 60A Защита салонного блока 2 |
| EF48 | 80A Защита EPS |
Если у вас есть идеи, как улучшить этот гид по предохранителям Geely Emgrand 2, делитесь в комментариях.
