Предохранители Ford Focus 4 четвёртого поколения производились в период с 2018 по 2024 год, включая модели 2018, 2019, 2020, 2021, 2022 и 2023 годов. За эти годы автомобиль претерпел несколько модернизаций. В этой статье мы подробно разберём схемы предохранителей и реле для Ford Focus 4, укажем расположение блоков и опишем их функции. Особое внимание уделим предохранителю прикуривателя, который часто интересует владельцев.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска, комплектации и региона поставки вашего Ford Focus 4. Перед заменой проверяйте руководство по эксплуатации.
Расположение блока предохранителей в пассажирском отсеке

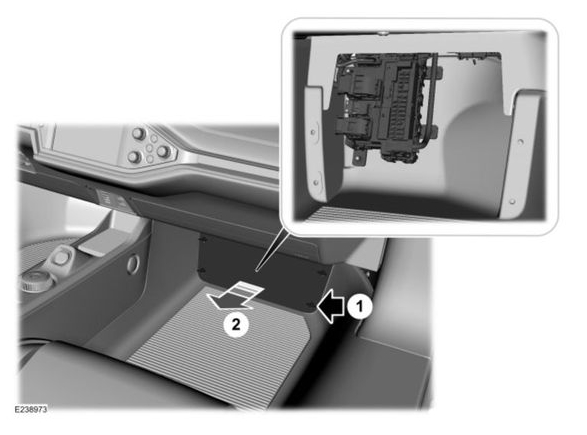

Блок предохранителей и реле в салоне Ford Focus 4 установлен под приборной панелью, за бардачком со стороны пассажира. Чтобы получить доступ к блоку, снимите защитную панель, потянув её на себя.

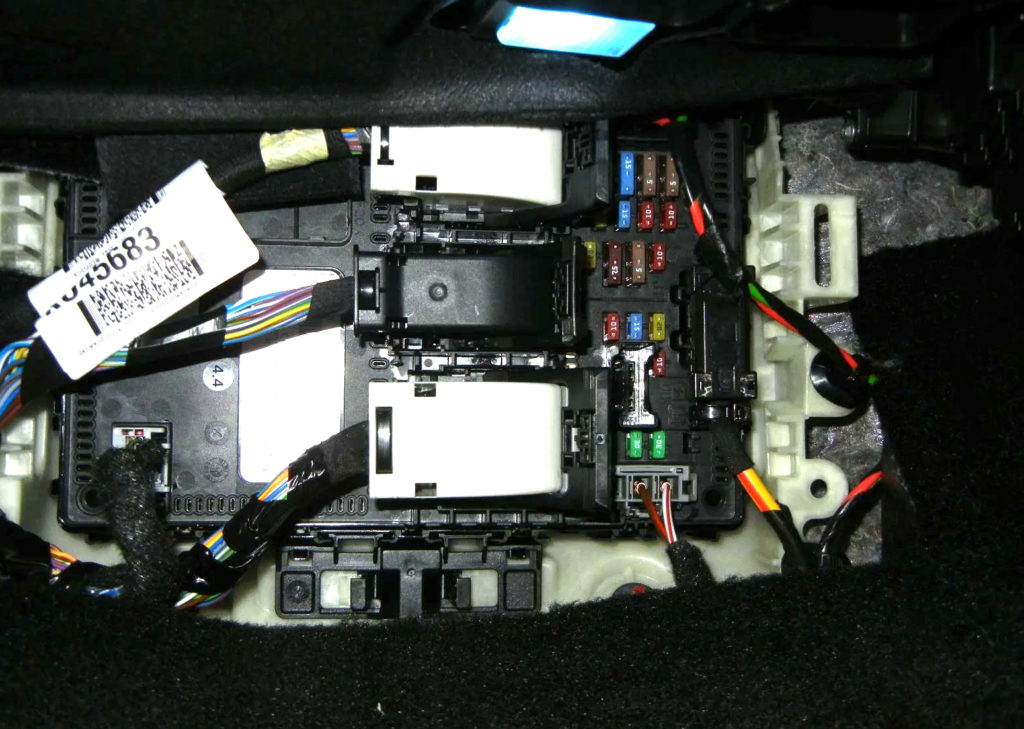

Внешний вид блока предохранителей выглядит примерно так, как показано на фото для Ford Focus 4.

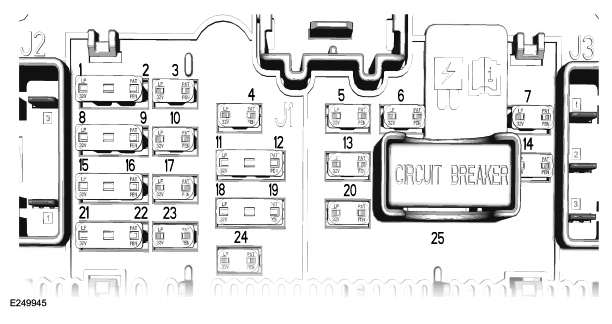

Диаграмма предохранителей салонного блока
Расшифровка предохранителей
| 1 | 5А Модуль управления подушками безопасности. |
| 2 | 5А Автомобильный датчик температуры и влажности. |
| 3 | 10А Модуль управления системой помощи при парковке. |
| 4 | 10А Замок зажигания. Кнопочный выключатель зажигания. |
| 5 | 20А Центральный замок. |
| 6 | 10А Люк. |
| 7 | 30А Выключатель правого зеркала. Правые передние электро стеклоподъемники. |
| 8 | 5А Модуль управления фарами. |
| 9 | 5А Индикатор отключения подушки безопасности пассажира. Внутреннее зеркало с автозатемнением. Передняя камера системы помощи при парковке. |
| 10 | 10А Модуль проекционного дисплея. Модуль беспроводной зарядки аксессуаров. |
| 11 | 5А Телематический модем. |
| 12 | 5А Центральный модуль безопасности. |
| 13 | 15А Замки для безопасности детей. Лючок бензобака. Центральный замок. |
| 14 | 30А Выключатель левого зеркала. Левые передние электрические стеклоподъемники. |
| 15 | 15А Модуль рулевого колеса. |
| 16 | 15А Модуль адаптивного демпфирования. |
| 17 | 15А Голосовое управление. Аудиоблок. |
| 18 | 7,5А Электропривод задней двери. Модуль управления подъемной дверью без помощи рук. |
| 19 | 7,5А Аккумуляторная звуковая оповещательница. |
| 20 | 10А Звуковой сигнал противоугонной сигнализации. |
| 21 | 7,5А Климат-контроль. Модуль электронного переключения передач. |
| 22 | 7,5А Модуль рулевого колеса. Приборный щиток. Разъем канала передачи данных. |
| 23 | 20А Аудиоблок. |
| 24 | 20А Не используется (запасной). |
| 25 | 30А Не используется (запасной). |
Блок предохранителей в моторном отсеке
В подкапотном пространстве Ford Focus 4 блок с предохранителями размещён рядом с аккумуляторной стойкой. Это основной блок для защиты электрических систем двигателя и кузова.
Для открытия блока потяните за две боковые защёлки и аккуратно снимите крышку. Затем переверните блок, разблокируйте центральную защёлку и снимите верхнюю крышку для доступа к предохранителям Ford Focus 4.

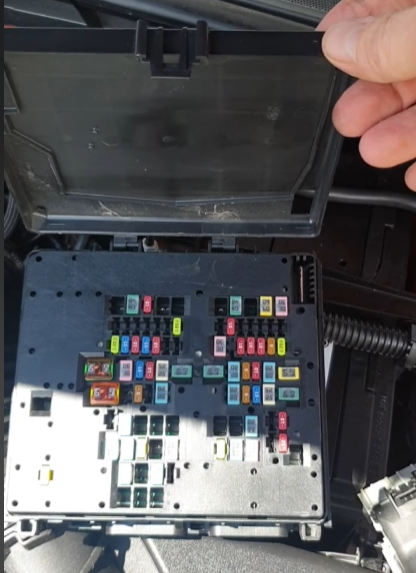

Фото — пример доступа к блоку

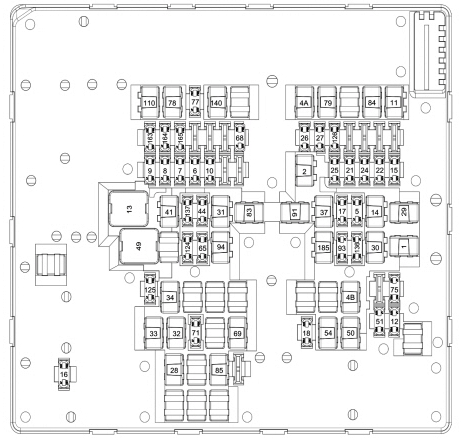

Диаграмма подкапотного блока
Описание предохранителей подкапотного блока
| 1 | 40А Модуль управления кузовным оборудованием. |
| 2 | 30А Модуль управления кузовным оборудованием. |
| 4A | 20А Топливный насос – дизель. |
| 4B | 20А Топливный насос – бензин. |
| 5 | 10А Разъем канала передачи данных. |
| 6 | 15А Модуль управления силовым агрегатом – бензин. |
| 20А Модуль управления силовым агрегатом – дизель. | |
| 7 | 10А Модуль управления силовым агрегатом. |
| 8 | 15А Модуль управления силовым агрегатом. |
| 9 | 20А Модуль управления силовым агрегатом. |
| 10 | 10А Модуль управления силовым агрегатом – бензин. |
| 11 | Стартер 30А. |
| 12 | 10А Муфта кондиционера. |
| 13 | 40А Двигатель вентилятора. |
| 14 | 20А Модуль управления дополнительным отопителем. |
| 15 | 20А Рог. |
| 16 | 20А Насос омывателя заднего стекла. |
| 17 | 5А Поясничный отдел. |
| 18 | 20А Насос омывателя фар. |
| 21 | 10А Регулировка фар. |
| 22 | 5А Электронный усилитель рулевого управления. |
| 24 | 10А Модуль управления силовым агрегатом. |
| 25 | 10А Передняя камера системы помощи при парковке. Камера заднего вида. Информационная система слепых зон. Задний ход. |
| 26 | 15А Модуль управления коробкой передач – дизель. |
| 27 | 10А Электронная система стабилизации. |
| 28 | 40А Электронный клапан стабилизации. |
| 29 | 60А Насос электронной системы стабилизации. |
| 30 | 25А Сиденье водителя с электроприводом. |
| 31 | 25А Пассажирское сиденье с электроприводом. |
| 32 | 25А Вспомогательная розетка (прикуриватель). |
| 33 | 20А Вспомогательная розетка (прикуриватель). |
| 34 | 20А Вспомогательная розетка (прикуриватель). |
| 37 | 20А Люк. |
| 41 | 30А Электропривод задней двери. |
| 44 | 10А Выключатель стоп-сигнала. |
| 49 | 60А Вентилятор охлаждения. |
| 50 | 30А Подсветка с подогревом. |
| 54 | 20А Электронный самоблокирующийся дифференциал — бензин. |
| 65 | 20А Модуль управления коробкой передач – дизель. |
| 68 | 20А Замок рулевой колонки. |
| 69 | 30А Стеклоочистители. |
| 71 | 20А Стеклоочиститель заднего стекла. |
| 75 | 10А Датчик массового расхода воздуха и температуры воздуха на впуске — бензин. |
| 77 | 10А Форсунки омывателя ветрового стекла с подогревом. Реле обогрева лобового стекла. |
| 78 | 40А Левый элемент обогрева лобового стекла. |
| 79 | 40А Элемент обогрева лобового стекла, правый. |
| 83 | 40А Дополнительный отопитель. |
| 84 | 60А Дополнительный отопитель. |
| 85 | 40А Дополнительный отопитель. |
| 91 | 40А Модуль прицепа прицепа. |
| 93 | 5А Фары. |
| 94 | 20А Подогрев сидений. |
| 110 | 30А Датчик воды в топливе – дизель. Подогреватель дизельного топлива. |
| 124 | 5А Датчик дождя. |
| 126 | 5А Блок управления дозированием – дизель. |
| 136 | Усилитель 15А. |
| 137 | Усилитель 15А. |
| 140 | Свечи накаливания 60А – дизельные. |
| 163 | 15А Модуль управления дозировкой восстановителя. |
| 164 | 10А Органы управления дверями салона – дизель. |
| 165 | 15А Подогреватель бака – дизель. |
| 185 | 20А Электростеклоподъемники. Люк. |
В пятидверных хэтчбеках и универсалах Ford Focus 4 в багажнике справа может быть установлен дополнительный 15А предохранитель для системы зажигания и других функций.
Если у вас есть дополнения по схемам предохранителей Ford Focus 4 или опыту замены, поделитесь в комментариях ниже.
