Ситроен Немо выпускался в трех основных модификациях: грузовой, комбинированной грузо-пассажирской и чисто пассажирской (известной как Nemo Multispace). Автомобиль производился с 2007 по 2018 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 и 2018 годов. В этой статье мы подробно разберем предохранители и реле Citroen Nemo: их расположение в блоках, схемы подключения, функции и назначение. Особое внимание уделим предохранителям для прикуривателя, розеток 12В и других электрических систем автомобиля Citroen Nemo.
Функции предохранителей и реле в Citroen Nemo могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего транспортного средства.
Блок под капотом
Предохранители и реле в двигательном отсеке Citroen Nemo размещены в передней зоне подкапотного пространства. Доступ к блоку обеспечивается после отключения разъема от левой фары и снятия фиксаторов крышки предохранительного блока Ситроен Немо.
Фото пример
Схема
Описание
| 1 | 60А Подача в интерфейс встроенных систем |
| 2 | Нет |
| 3 | 20А Стартер |
| Поставка | |
| 4 | 40А Насос ABS |
| 5 | Нет |
| 6 | 20А Односкоростной охлаждающий вентилятор |
| 7 | 40А Вентилятор охлаждения, высокая скорость |
| 8 | 30А Кондиционер |
| 9 | 15А трейлер |
| или отсутствует | |
| 10 | 15А Гудок |
| 11 | 10А Блок управления двигателем |
| 14 | 15А Фары |
| 15 | Нет |
| 16 | Нет |
| 17 | 7,5А Топливный фильтр |
| или — | |
| 18 | 7,5А Главное реле |
| 19 | 7,5А Компрессор кондиционера |
| 20 | 30А Подогрев заднего стекла |
| Зеркала с подогревом | |
| 21 | Нет |
| 22 | 15А Инжекционный насос |
| или — | |
| 23 | 20А Блок предохранителей и реле в моторном отсеке |
| 24 | 7,5А Блок управления ABS |
| 30 | 15А Противотуманные фары |
| 81 | 60А Блок управления подогревом |
| или не используется | |
| 82 | Нет |
| 84 | Нет |
| 85 | 15А Прикуриватель и Розетка 12В |
| Сиденья с подогревом | |
| 87 | 7,5А Фонари заднего хода |
| Датчик воды в топливе | |
| T02 | Реле дальнего света |
| T03 | Реле сигнала |
| T05 | Реле компрессора кондиционера |
| T06 | Реле вентилятора охлаждения |
| T07 | Двухскоростной охлаждающий вентилятор |
| T08 | Двигатель вентилятора кондиционера |
| T09 | Блок управления двигателем, главное реле |
| T10 | Реле бензонасоса |
| Дополнительное реле, топливный насос | |
| T14 | Реле противотуманных фар |
| T17 | Нет |
| T19 | Реле обогреваемого заднего ветрового стекла |
| Зеркало с подогревом | |
| T20 | Реле блокировки стартера |
| T30 | Нет |
| T31 | Розетка |
| Осветительные приборы | |
| Реле, подогрев сидений |
Предохранитель №85 отвечает за работу прикуривателя и розетки 12В в Citroen Nemo, а также дополняется элементами из салонного блока предохранителей Ситроен Немо.
Блок в салоне
Салонный блок предохранителей Citroen Nemo находится в нижней секции приборной панели. Чтобы получить доступ к предохранителям Ситроен Немо в салоне, открутите два винта с помощью ключа зажигания и аккуратно опустите защитный блок.
Блок выглядит примерно следующим образом.

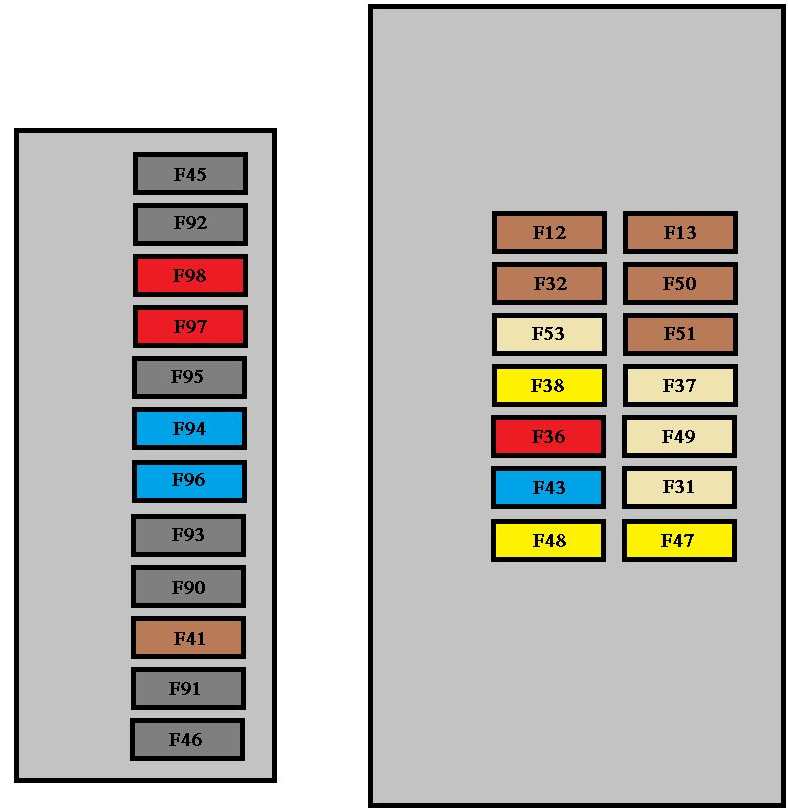

Схема
Назначение
- F12 7,5 A Правая фара ближнего света.
- F13 7,5 A Левая фара ближнего света, корректор фар.
- F31 5 A Выключатель питания ЭБУ двигателя.
- F32 7,5 A Головное освещение, передний плафон, включение заднего плафона.
- F36 10 A Автомагнитола, цепь мобильного телефона, панель управления кондиционером, диагностический разъем EOBD.
- F37 5 A Стоп-сигнал, комбинация приборов.
- F38 20 A Дверные замки.
- F43 15 A Насос стеклоомывателя.
- F47 20 A Стеклоподъемник двери водителя.
- F48 20 A Стеклоподъемник двери пассажира.
- F49 5 A ЭБУ парктроника, выключатель задних световых приборов, наружные зеркала заднего вида, датчик контроля пространства салона.
- F50 7,5 A ЭБУ системы подушек безопасности.
- F51 7,5 A Контактор стоп-сигнала, контактор педали сцепления, панель управления наружными зеркалами заднего вида, система Bluetooth.
- F53 5 A Комбинация приборов, задние противотуманные фонари.
- F41 7,5 A Обогрев наружных зеркал заднего вида.
- F94 15 A Прикуриватель.
- F96 15 A Розетка 12 В.
- F97 10 A Подогрев сиденья водителя.
- F98 10 A Подогрев сиденья пассажира.
Предохранители №94 и №96 по 15А обеспечивают питание прикуривателя и розетки 12В в салоне Citroen Nemo.
Если у вас есть дополнения по предохранителям и реле Ситроен Немо — оставляйте отзывы в комментариях.
