Chevrolet Cobalt первого поколения производился с 2004 по 2010 год в кузовах купе и седан. С 2011 года модель вышла на обновленной платформе с современным дизайном и выпускалась до 2016 года. Позже автомобиль продолжил продажи под названием Ravon 4. Если вы ищете информацию о предохранителях Chevrolet Cobalt, блоках, схемах и замене, эта статья поможет разобраться с электрикой авто.
Расположение блока предохранителей в салоне Chevrolet Cobalt

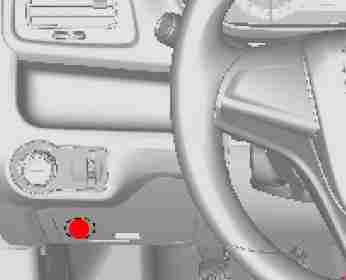

Блок предохранителей в интерьере автомобиля размещен на левой стороне приборной панели. Чтобы получить доступ, снимите защитную крышку. Это ключевой элемент для диагностики неисправностей в электрике Шевроле Кобальт.

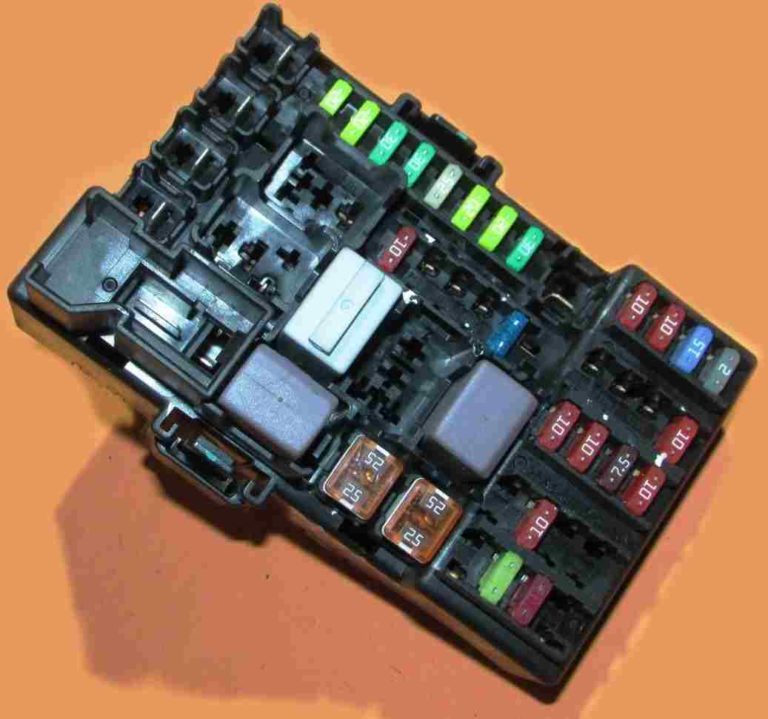

Детальное фото блока предохранителей в салоне

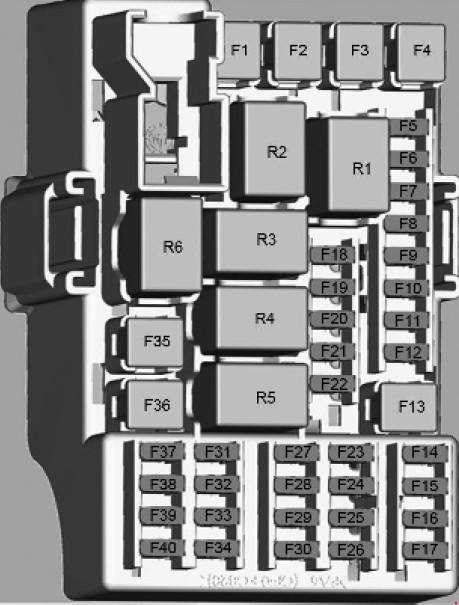

Общая электрическая схема блока
Расшифровка предохранителей
| F1 | Не задействовано |
| F2 | Не задействовано |
| F3 | Не задействовано |
| F4 | Не задействовано |
| F5 | 20А Индикаторы включения: аварийки, обогрева заднего стекла, кондиционера; фонари номерного знака; обмотка реле замка багажника |
| F6 | 20А Индикатор охранной системы, коммутационный блок |
| F7 | 30А Левая фара (ближний свет), правый задний фонарь (габариты), левый задний фонарь (тормозные огни и поворотники), поворотник в левой фаре |
| F8 | 30А Правая фара (ближний свет), левый задний фонарь (габариты), правый задний фонарь (тормозные огни и поворотники), поворотник в правой фаре, освещение багажника |
| F9 | 25А Блок управления климат-контролем и вентиляцией |
| F10 | 20А Задние фонари (задний ход), подсветка приборной панели, подсветка селектора АКПП |
| F11 | 20А Задние фонари (противотуманка), освещение для посадки |
| F12 | 30А Центральный замок (двери) |
| F13 | Не задействовано |
| F14 | 10А Центральный замок (багажник) |
| F15 | 10А Блок подушек безопасности, автоотпирание замков |
| F16 | 15А Диагностический разъем |
| F17 | 2А Ключ зажигания |
| F18 | 10А Блок климата и вентиляции |
| F19 | Не задействовано |
| F20 | Не задействовано |
| F21 | Не задействовано |
| F22 | 15А Аудиосистема |
| F23 | Не задействовано |
| F24 | 10А Датчики парковки |
| F25 | Не задействовано |
| F26 | 10А Приборная панель |
| F27 | 10А Блок подушек, автоотпирание |
| F28 | 10А Лампа ошибки ЭБУ в панели |
| F29 | 7,5А Датчик сцепления |
| F30 | 10А Корректор фар |
| F31 | Не задействовано |
| F32 | 10А Блок климата |
| F33 | Не задействовано |
| F34 | Не задействовано |
| F35 | 25А Стеклоподъемники передних дверей |
| F36 | 25А Стеклоподъемники задних дверей |
| F37 | Не задействовано |
| F38 | 20А Розетка — предохранитель прикуривателя Chevrolet Cobalt |
| F39 | 10А Аудиосистема |
| F40 | Не задействовано |
| Реле в блоке | |
| Защищаемые цепи | |
| R1 | Не задействовано |
| R2 | Не задействовано |
| R3 | Реле замка багажника, электропривод |
| R4 | Не задействовано |
| R5 | Реле кондиционера, муфта компрессора |
| R6 | Реле стеклоподъемников, аудио, розетка (прикуриватель) |
Предохранитель прикуривателя в Chevrolet Cobalt — это F38.
Расположение и комплектация блоков предохранителей может варьироваться в зависимости от года выпуска и уровня оснащения автомобиля.
Блок предохранителей в моторном отсеке Chevrolet Cobalt

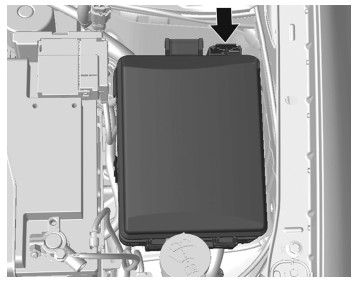

Подкапотный блок предохранителей Chevrolet Cobalt установлен слева от аккумулятора в передней части двигательного отсека. Это важно для ремонта электрики под капотом, включая схемы для Ravon 4.

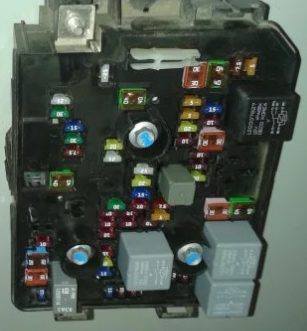

Фото расположения блока под капотом
Электрическая схема блока
Расшифровка предохранителей
| 1 | 25А Не задействовано |
| 2 | 7,5А Зеркало заднего вида |
| 3 | 5А Не задействовано |
| 4 | 25А Не задействовано |
| 5 | 30А Блок АБС |
| 6 | 5А Не задействовано |
| 7 | 15А Не задействовано |
| 8 | 15А Блок АКПП |
| 9 | 5А Регулятор напряжения |
| 10 | 10А Регулировка фар, камера заднего вида |
| 11 | 20А Обогрев заднего стекла |
| 12 | 30А Антизапотеватель заднего стекла |
| 13 | 10А Не задействовано |
| 14 | 7,5А Подогрев зеркала |
| 15 | 20А Не задействовано |
| 16 | 25А Подогрев сидений |
| 17 | 10А Не задействовано |
| 18 | 10А ЭБУ двигателя, ЭБУ АКПП |
| 19 | 20А Топливный насос |
| 20 | 15А Не задействовано |
| 21 | 10А Реле вентилятора, реле кондиционера |
| 22 | 10А Не задействовано |
| 23 | 10А ЭБУ двигателя |
| 24 | 10А Стеклоомыватель |
| 25 | 10А Не задействовано |
| 26 | 10А ЭБУ двигателя, датчик воздуха |
| 27 | 10А Не задействовано |
| 28 | 10А Лямбда-зонд |
| 29 | 20А ЭБУ двигателя |
| 30 | 15А Система впрыска и зажигания |
| 31 | 10А Левая фара (дальний свет) |
| 32 | 10А Правая фара (дальний свет) |
| 33 | 15А ЭБУ двигателя |
| 34 | 15А Клааксон |
| 35 | 10А Компрессор кондиционера |
| 36 | 10А Противотуманная фара |
| Jcase | |
| 1 | 40А Блок АБС |
| 2 | 30А Стеклоочиститель |
| 3 | 40А Реле климат-контроля |
| 4 | 30А Подушки безопасности, отпирание, панель, сцепление, фары |
| 5 | 40А Не задействовано |
| 6 | 40А Не задействовано |
| 7 | 40А Не задействовано |
| 8 | 30А Вентилятор радиатора |
| 9 | 40А Вентилятор радиатора |
| 10 | 20А Не задействовано |
| 11 | 30А Стартер |
| Реле | |
| R1 | Реле старт/стоп |
| R2 | Топливный насос |
| R3 | Не задействовано |
| R4 | Не задействовано |
| R5 | Реле силового блока |
| R6 | Высокоскоростной вентилятор |
| R7 | Стартер |
Полезные советы
В видео ниже показано, как заменить предохранитель прикуривателя в Chevrolet Cobalt на примере Aveo — процесс аналогичен.
Инструкция по эксплуатации
Подробные данные об автомобиле и его обслуживании, включая схемы предохранителей Chevrolet Cobalt, доступны в руководстве: «скачать»
