Блок в салоне
Расположение блока предохранителей и реле в салоне — под перчаточным ящиком на стороне переднего пассажира. Чтобы добраться до него, потребуется снять защитные крепежные винты, обеспечивая безопасный доступ к предохранителям BMW X6 E71.

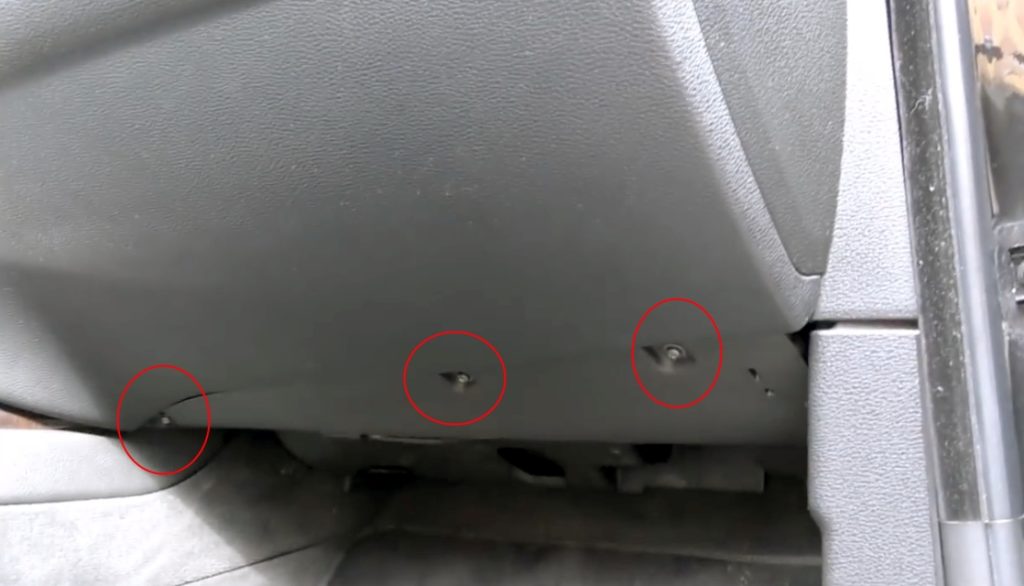

Снимите панель, затем нагнитесь вниз и справа наверху увидите зеленый винт в открывшемся отсеке.

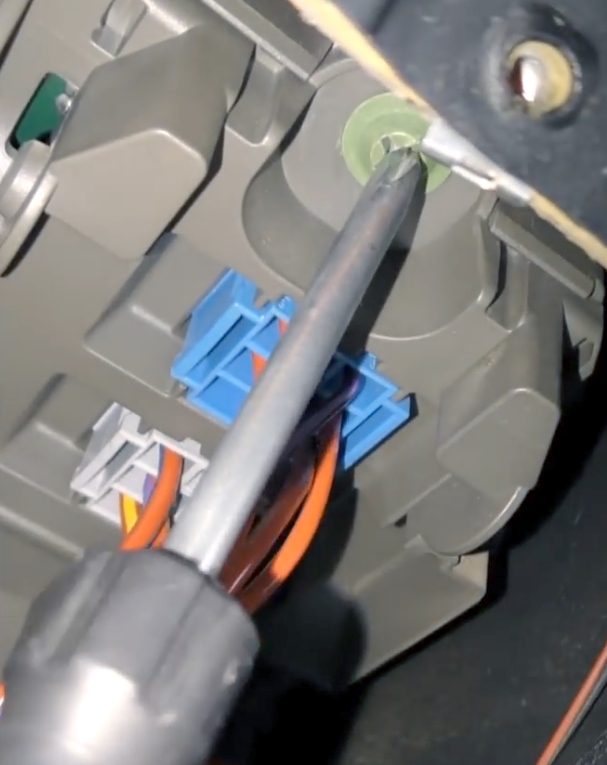

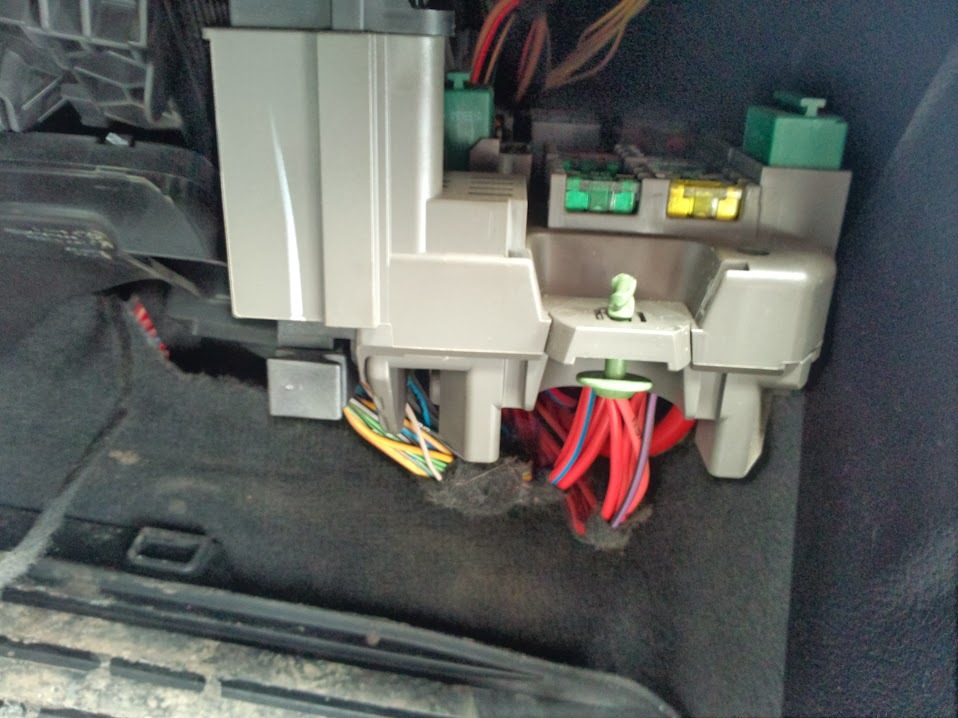

После отвинчивания этого элемента блок предохранителей опустится вниз для удобства работы.

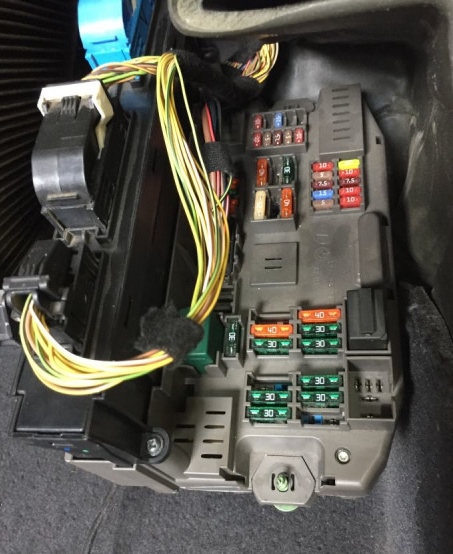

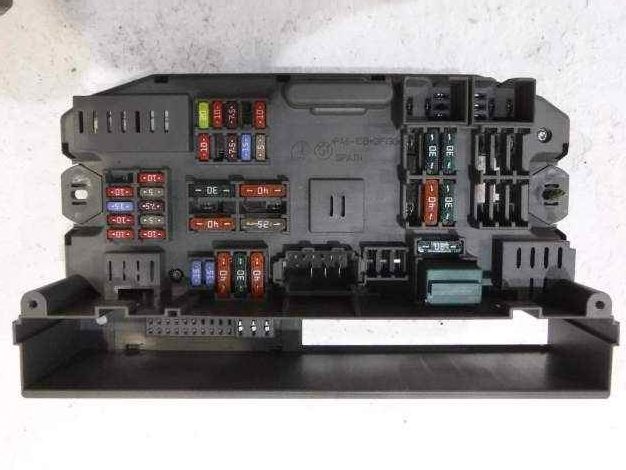

Он будет выглядеть примерно так, как показано на фото блока предохранителей в салоне BMW X6 E71.

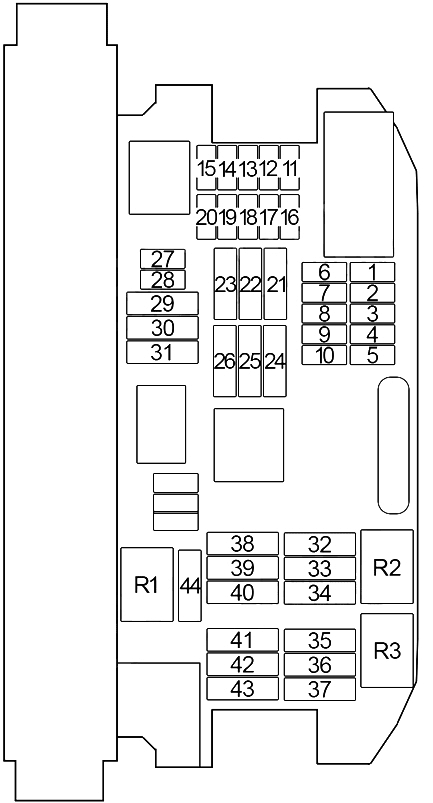

Схема предохранителей в салоне BMW X6 E71
Расшифровка предохранителей
| 1 | 20A Электродвигатель регулировки рулевой колонки, система отопления и кондиционирования |
| 2 | 10A Замок перчаточного ящика, освещение вещевого ящика (10.2009→) |
| 3 | 7,5A Сирена противоугонной системы, датчик крена |
| 4 | 10A кроме N55: Блок управления двигателем (DME) |
| 10A N55: Встроенный модуль питания | |
| 10A ActiveHybrid: Блок управления двигателем (DME) | |
| 5 | 10A Потолочная консоль |
| 6 | 10A Джойстик iDrive, DVD-чейнджер, CD-чейнджер, видео переключатель |
| 7 | 5A Активная система поддержания заданной скорости, система управления продольной динамикой, система контроля давления в шинах (RDC) |
| 8 | 7,5A Система управления вертикальной динамикой (демпферный сателлит передний левый/правый) |
| 9 | 15A Реле звукового сигнала (звуковой сигнал левый/правый) |
| 10 | 5A Парковочный тормоз, система доступа в автомобиль |
| 11 | 20A Автономный/ дополнительный отопитель |
| 12 | 10A Коммутационный центр в рулевой колонке |
| 13 | 15A Система управления коробкой передач |
| 14 | 10A Система активной подвески Dynamic Drive |
| 15 | 10A Селектор коробки передач |
| 16 | 10A Блок выключателей двери водителя, наружное зеркало водителя, наружное зеркало переднего пассажира |
| 17 | 5A Центральный информационный дисплей, система отопления и кондиционирования (без электрорегулировки рулевой колонки), активный коммутатор видео-сигналов (Япония) |
| 18 | 7,5A Верхний дисплей, вентилятор отсека управляющей электроники, клапан вентиляции топливного бака (→09.2011), запорный клапан вентиляции топливного бака (→09.2011) |
| 19 | 5A Система динамического контроля устойчивости (DSC), потолочная консоль (без люка) |
| 20 | 10A Интегрированное управление ходовой частью (ICM), сервотроник (без ICM) |
| 21 | 30A Обогрев заднего стекла |
| 22 | 5A Левая фара |
| 23 | 40A Модуль в пространстве для ног |
| 24 | 40A Система активного рулевого управления |
| 25 | 5A Правая фара |
| 26 | 30A →08.2008: Насос омывателя фар |
| 15A 08.2008→: Насос омывателя фар | |
| 27 | 15A →03.2010: Центральный замок |
| 20A 04.2010→: Центральный замок | |
| 28 | 15A Центральный замок |
| 29 | 40A Задний левый стеклоподъемник |
| 30 | 30A Центральный замок |
| 31 | 40A Задний правый стеклоподъемник |
| 32 | 40A Компрессор пневмоподвески |
| 33 | 30A Модуль в пространстве для ног |
| 34 | 30A Модуль в пространстве для ног |
| 35 | 30A N63, S63, ActiveHybrid: Лямбда-зонды |
| 36 | 30A N63, ActiveHybrid: Электромагнитный клапан VANOS №2 — сторона впуска, электромагнитный клапан VANOS №2 — сторона выпуска, датчик коленчатого вала, клапан рециркуляции наддувочного воздуха, клапан рециркуляции №2, термоанемометрический расходомер воздуха (№1, №2) |
| 37 | — |
| 38 | 30A N57: Нагрузочное реле SCR |
| 39 | 40A Система доступа в автомобиль |
| 40 | 30A Система динамического контроля устойчивости (DSC) |
| 41 | 7,5A N63, S63, ActiveHybrid: Насос охлаждающей жидкости охладителя наддувочного воздуха №2, привод жалюзи радиатора |
| 7,5A N54: Тероанемометрический расходомер добавочного воздуха, привод жалюзи радиатора | |
| 42 | 30A N63, S63, ActiveHybrid: Блок управления двигателем (DME), насос охлаждающей жидкости интеркулера, клапан управления количеством, преобразователь давления перепускного клапана (№1, №2) |
| 30A N54: Блок управления двигателем (DME), клапан вентиляции топливного бака, датчик коленчатого вала, клапан управления количеством, лямбда-зонды (перед катализатором) | |
| 43 | 30A N63, S63, ActiveHybrid: Датчик положения впускного распредвала (№1, №2), датчик положения выпускного распредвалаа (№1, №2), датчик состояния масла, клапан вентиляции топливного бака, программируемый термостат, насос охлаждающей жидкости интеркулера |
| 30A N54: Лямбда-зонды (после катализатором), датчик состояния масла | |
| 44 | 30A Передний стеклоочиститель |
| Необслуживаемые предохранители | |

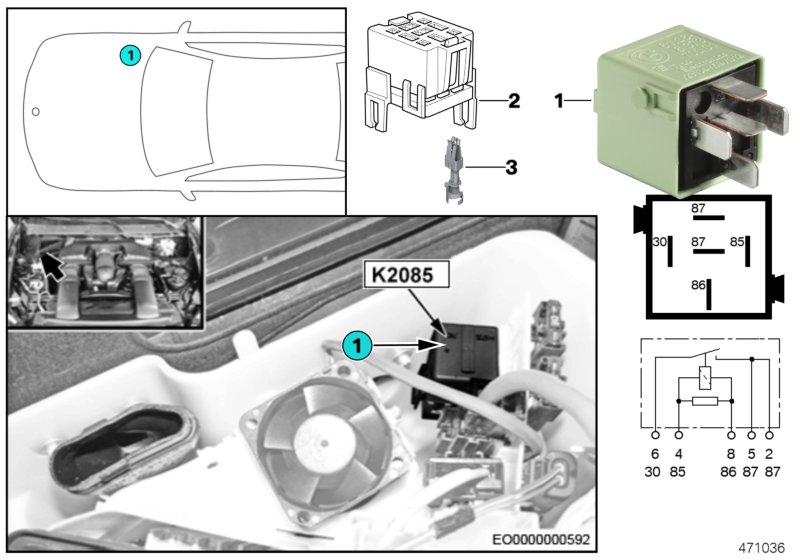

| 45 | 60A Размыкающее реле электровентилятора системы охлаждения двигателя (электровентилятор) |
| 46 | 40A Система динамического контроля устойчивости (DSC) |
| 47 | 40A N57, M57US: Система подогрева топлива |
| 48 | 40A Отопитель (выходной каскад вентилятора) |
| 49 | — |
| Реле | |
| R1 | Реле электродвигателя очистителя лобового стекла |
| R2 | Реле компрессора пневматической подвески |
| R3 | Реле очистителя заднего стекла |
Бензиновые двигатели для BMW X6 E71:
- N54B30 — 3.0л (xDrive35i)
- N55B30 — 3.0л. (xDrive35i)
- N63B44 — 4.4л. (xDrive50i, ActiveHybrid X6)
- S63B44 — 4.4л (X6 M)
Дизельные двигатели для BMW X6 E71:
- M57D30TÜ2 — 3.0л. (xDrive30d, xDrive35d)
- N57D30OL — 3.0л. (xDrive30d)
- N57D30TOP — 3.0л. (xDrive40d)
- N57S — 3.0л. (X6 M50d)
Блоки в багажнике
Блок предохранителей и реле

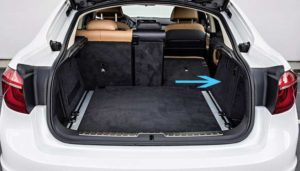

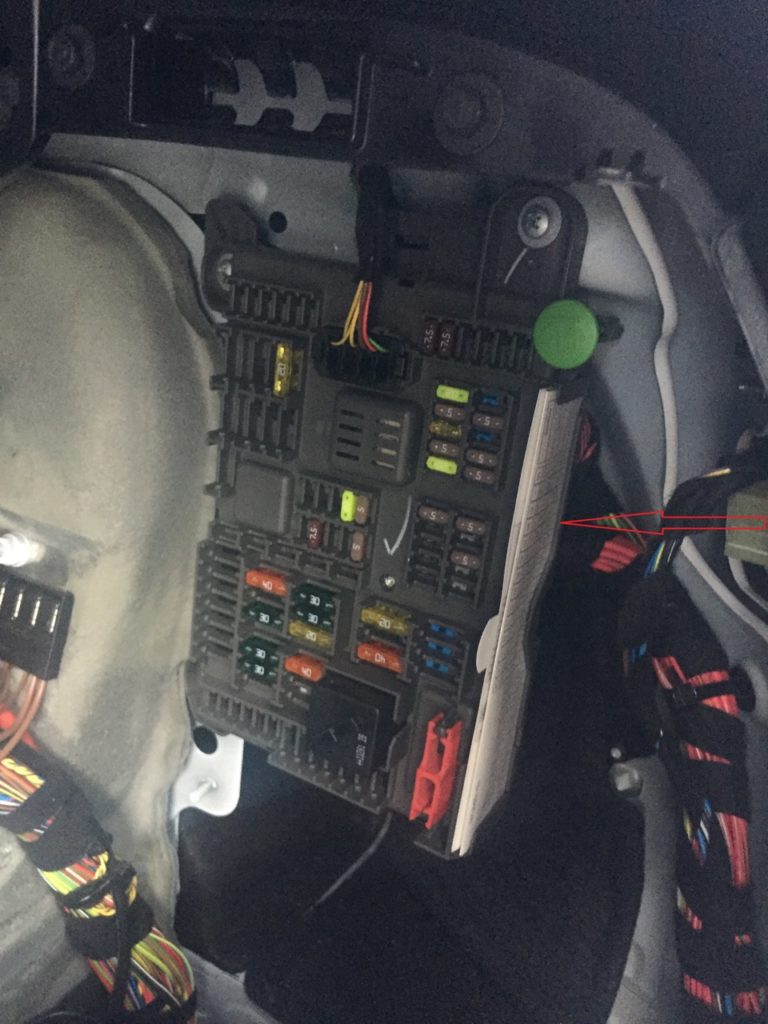

В багажнике справа под отделкой боковой панели размещен главный блок предохранителей и реле BMW X6 E71, где хранится также руководство с описанием схемы предохранителей.
В этом блоке обычно лежит брошюра с актуальной информацией о предохранителях для конкретной модели BMW X6. На изображении она указана красной стрелкой для удобства.
Всегда проверяйте функции предохранителей по вашей брошюре для точной диагностики проблем с электрикой BMW X6 E71.

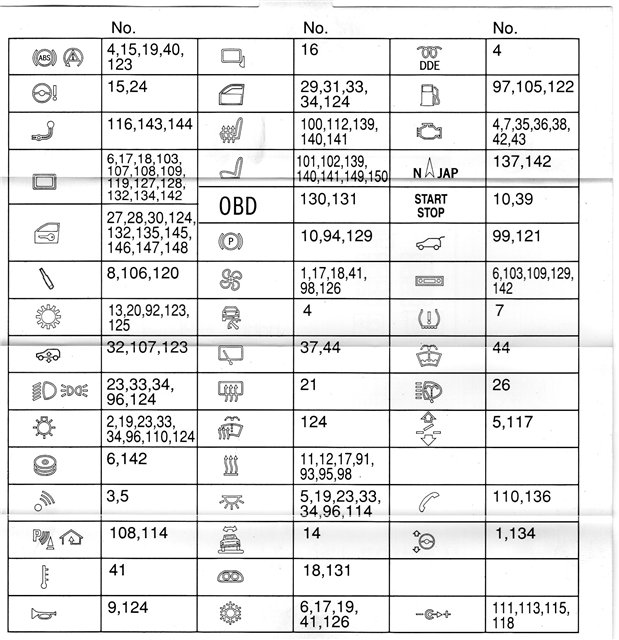

Пример таблицы с расшифровкой предохранителей в багажнике BMW X6
Эта таблица проста в понимании: например, предохранители 110 и 136 отвечают за телефон, 16 — за зеркала, 10 и 39 — за запуск двигателя и другие функции в BMW X6 E72.

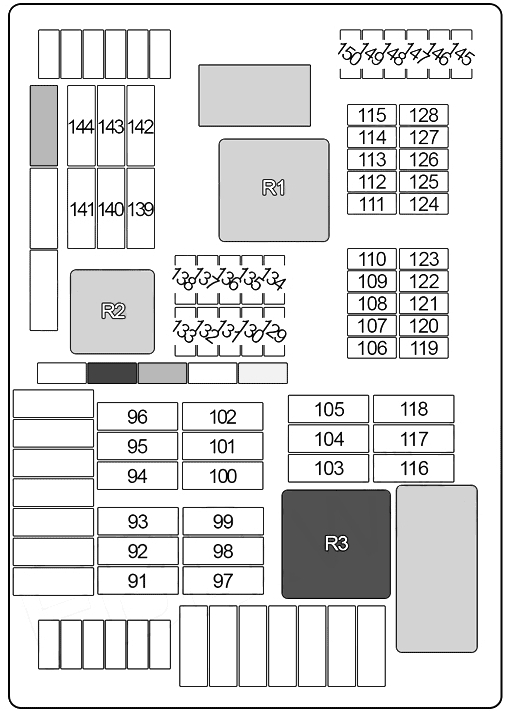

Схема блока предохранителей в багажнике BMW X6 E71
Описание предохранителей в багажнике
| 91 | 30A Задний правый дополнительный электрический обогреватель |
| 92 | 25A →03.2011: Блок управления раздаточной коробкой |
| 30A 04.2011→: Блок управления раздаточной коробкой | |
| 93 | 30A Поперечное распределение крутящего момента на заднюю ось (QMVH) |
| 94 | 30A Блок управления стояночным тормозом |
| 95 | 30A Задний левый электрический дополнительный обогреватель |
| 96 | 40A Модуль пространства для ног |
| 97 | 20A →09.2008: Реле топливного насоса (без топливного насоса с электронным управлением), управление топливным насосом (EKPS) (с топливным насосом с электронным управлением) |
| 98 | 15A Двигатель вентилятора заднего отсека |
| 99 | 40A 03.2007→: Лифт крышки багажника |
| 100 | 20A Модуль обогрева заднего левого сиденья, клемма 15 реле энергосбережения (без кондиционера в задней части салона) |
| 101 | 30A Модуль сиденья водителя, переключатель регулировки сиденья водителя, переключатель поясничной опоры водителя |
| 102 | 30A Модуль сиденья пассажира, переключатель регулировки сиденья пассажира, переключатель поясничной опоры пассажира |
| 103 | 30A →09.2009: Аудиоусилитель |
| 40A 10.2009→: Аудиоусилитель | |
| 104 | 25A Сцепное устройство с электроприводом |
| 105 | 20A 10.2008→: Реле топливного насоса (без топливного насоса с электронным управлением), управление топливным насосом (EKPS) (с топливным насосом с электронным управлением) |
| 106 | 7,5A Управление вертикальной динамикой (задний левый/правый сателлит амортизатора) |
| 107 | 10A Электронный контроль дорожного просвета, дисплей в задней части салона (→03.2012), контроль давления в шинах — RDC (04.2012→) |
| 108 | 5A Камера заднего вида, мультимедийная система для пассажиров задних сидений, разъем для гарнитуры, модуль подключения гарнитуры |
| 109 | 10A →03.2012: Спутниковый ресивер (→03.2011), Цифровой тюнер (США) (→09.2009), Система контроля давления в шинах – RDC (04.2010→) |
| 15A 04.2012→: Активный звуковой дизайн (ASD) | |
| 110 | 7,5A →02.2009: Освещение багажного отделения, шумоподавляющий фильтр, блок интерфейса High (ULF-SBX-H), телематика (TCU), блок интерфейса (ULF-SBX), блок извлечения телефона, концентратор USB |
| 5A 03.2009→: Освещение багажного отделения, Шумоподавляющий фильтр, Интерфейсная коробка High (ULF-SBX-H), Combox Media, Интерфейсная коробка (ULF-SBX), Блок извлечения телефона, USB-концентратор | |
| 111 | 20A Передний прикуриватель, разъем для зарядки задней центральной консоли |
| 112 | 5A Модуль обогрева сиденья водителя, Модуль обогрева сиденья пассажира, Реле энергосбережения клеммы 15, Модуль обогрева заднего левого сиденья, Модуль обогрева заднего правого сиденья |
| 113 | 20A Розетка для зарядки в багажном отделении, розетка на 12 В в центральной консоли |
| 114 | 5A Центр управления функциями крыши, система помощи при парковке (PDC), камера кругового обзора, системы поддержки водителя на основе камер |
| 115 | 20A Задний прикуриватель, задняя розетка |
| 116 | 20A Розетка для прицепа |
| 117 | 20A Центр управления функциями крыши (люк на крыше) |
| 118 | — |
| 119 | 10A →09.2009: Видеомодуль |
| 5A 10.2009→: Видеомодуль | |
| 120 | 5A Управление вертикальной динамикой |
| 121 | 5A Лифт крышки багажника |
| 122 | 5A Модуль диагностики течи топливного бака |
| 123 | 5A Поперечное распределение крутящего момента на заднюю ось (QMVH) |
| 124 | 5A Электроника распределительной коробки (JBE) |
| 125 | 5A Блок управления раздаточной коробкой |
| 126 | 5A Блок управления кондиционером в задней части салона |
| 127 | 5A Реле отключения электрического вентилятора |
| 128 | 5A Выхлопной клапан |
| 129 | 5A Блок управления стояночным тормозом, разнесенная антенна |
| 130 | 15A S63, N63, ActiveHybrid: Насос охлаждающей жидкости охладителя наддувочного воздуха № 2, насос охлаждающей жидкости интеркулера (N63; 10.2008→) |
| 15A N57: Насос охлаждающей жидкости охладителя наддувочного воздуха | |
| 131 | 5A →09.2009: Комбинация приборов, диагностический разъем OBD II |
| 5A 10.2009-03.2012: Активный звуковой дизайн (ASD) | |
| 132 | 7,5A Усилитель звука Active Sound Design — ASD (10.2009→), блок управления комфортным доступом, электронный модуль внешней ручки двери со стороны пассажира, модуль электронной внешней ручки задней левой двери, модуль электронной наружной ручки задней правой двери |
| 133 | 5A ActiveHybrid: Блок интерфейса |
| 134 | 5A Центр переключателей на рулевой колонке, диагностический разъем OBD II (10.2009→), комбинация приборов (10.2009→) |
| 135 | 20A Крышка багажника/задняя дверь с автоматическим доводчиком |
| 136 | 5A Телематика (TCU), ящик для извлечения телефона |
| 5A Комбокс Медиа | |
| 137 | 5A Система навигации |
| 138 | 10A Сцепное устройство с электроприводом |
| 139 | 20A Модуль обогрева заднего правого сиденья |
| 140 | 20A Модуль обогрева сиденья водителя |
| 141 | 20A Модуль обогрева пассажирского сиденья |
| 142 | 20A →09.2009: CCC/M-ASK или CHAMP |
| 20A 10.2009→: Автомобильный информационный компьютер (CIC) | |
| 143 | 25A →03.2010: Модуль трейлера |
| 20A 04.2010→: Модуль трейлера | |
| 144 | 25A →03.2010: Модуль трейлера |
| 20A 04.2010→: Модуль трейлера | |
| 145 | 10A Автоматический доводчик двери водителя |
| 146 | 10A Автоматический доводчик двери пассажира |
| 147 | 10A Задний левый привод с автоматическим доводчиком |
| 148 | 10A Задний правый привод с автоматическим доводчиком |
| 149 | 7,5A Переключатель регулировки сиденья водителя |
| 150 | 7,5A Переключатель регулировки сиденья пассажира |
| Реле | |
| R1 | Терминал 15 |
| R2 | Бистабильное реле |
| R3 | Терминал 30G |
Предохранители для прикуривателей в салоне BMW X6 — это 111 и 115 номиналом 20А, обеспечивающие питание розеток.

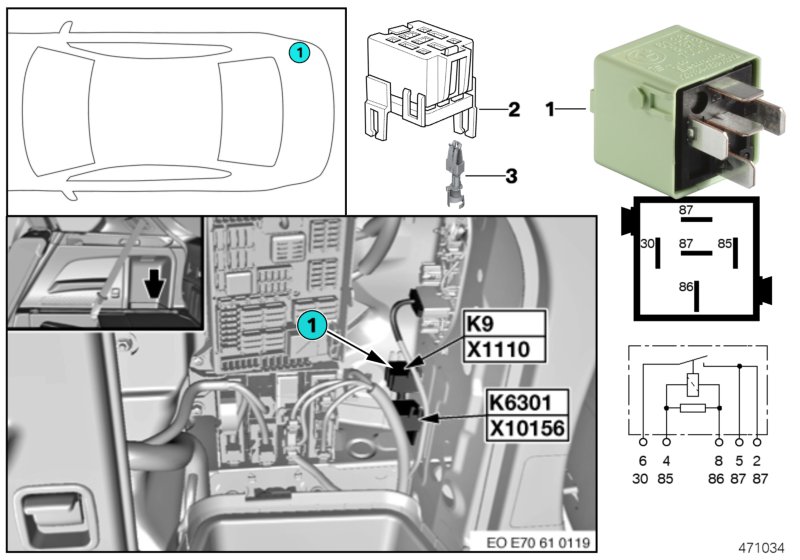

Рядом с основным блоком монтируются дополнительные реле, включая K9 — разгрузочное реле 15-го контакта, реле топливного насоса K6301 для стабильной работы системы.
Предохранители на крышке аккумулятора

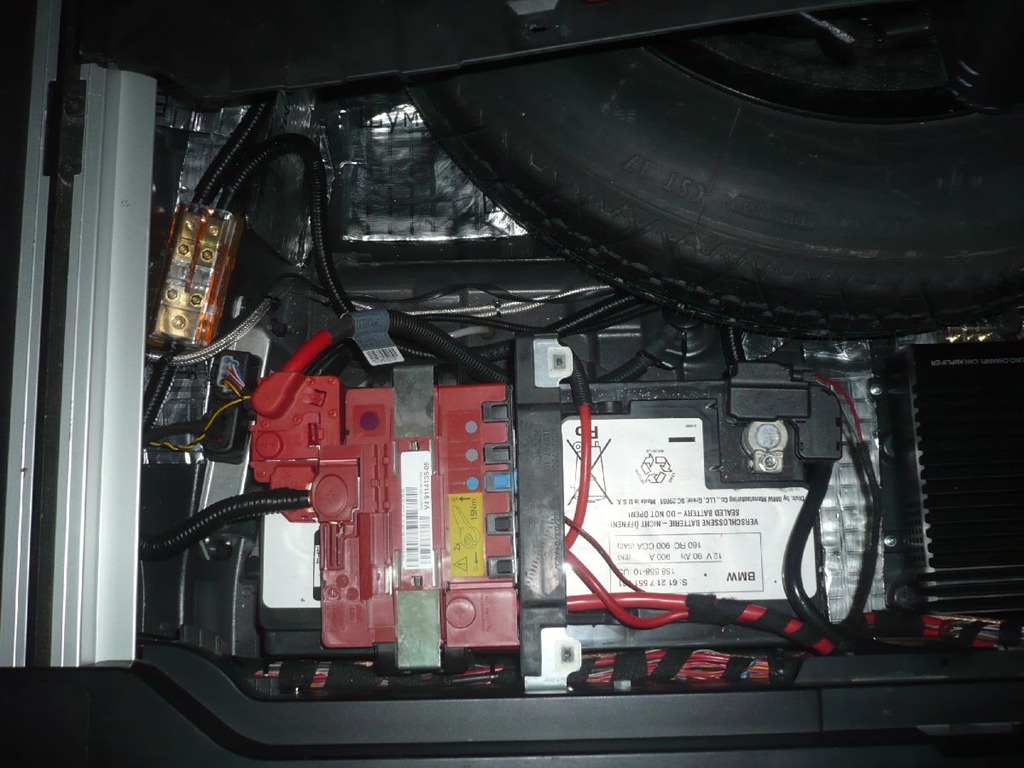

На крышке аккумуляторной батареи установлен набор высокотоковых предохранителей — распределитель тока АКБ для BMW X6 E71, защищающий основные цепи.

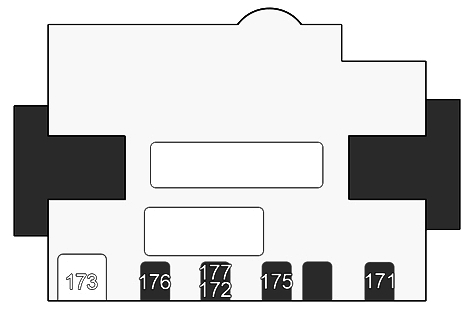

Схема предохранителей на АКБ BMW X6
Функции предохранителей на аккумуляторе
| 171 | 100A →02.2007: Электро вентилятор системы охлаждения двигателя |
| 100A 03.2007→: Размыкающее реле электро вентилятора, электро вентилятор системы охлаждения двигателя (с модулем подключения электрооборудования прицепа) | |
| 172 | 100A Задний токораспределитель (блок предохранителей в багажном отсеке) |
| 173 | 250A Токораспределитель (блок предохранителей в салоне) |
| 504 | 100A ActiveHybrid: Разделительное реле |
| 176 | 80A Бензиновые двигатели (кроме N55), ActiveHybrid: Разгрузочное реле 15 контакта |
| 80A Дизельные двигатели: Главное реле блока управления двигателем (DDE) | |
| 100A N55: Встроенный модуль питания | |
| 177 | 100A →09.2008: Дополнительный электроотопитель |
| 80A 10.2008→: Дополнительный электроотопитель |
Блок под капотом
В моторном отсеке справа находится дополнительный блок предохранителей и реле BMW X6 E72, конфигурация которого варьируется в зависимости от года выпуска, типа двигателя и опций автомобиля.
Схема предохранителей под капотом BMW X6
Расшифровка предохранителей под капотом
| 1 | 20A M57: Регулятор давления наддува №1, датчик холла распредвала №1, клапан регулировки давления в магистрали Rail, клапан регулировки количества, дроссельная заслонка |
| 20A N57: Датчик окислов азота перед катализатором SCR, регулятор давления наддува — ступень высокого давления (изменяемая геометрия турбонаддува), регулятор давления наддува №2 — ступень высокого давления, клапан AGR низкого давления, датчик холла распредвала №1, переключающий клапан байпасной заслонки компрессора низкого давления, клапан регулировки давления в магистрали Rail, клапан регулировки количества, дроссельная заслонка | |
| 2 | 20A M57: Электромагнитный клапан рециркуляции отработанных газов, обогрев системы вентиляции картера двигателя, клапан регулировки жесткости крепления подушки двигателя, переключающий электромагнитный клапан вихревых клапанов, лямбда-зонд перед катализатором, блок управления системой предпускового подогрева, датчик состояния масла |
| 20A N57: Клапан Wastegate, байпасная заслонка компрессора, электромагнитный клапан рециркуляции отработанных газов, клапан регулировки жесткости крепления подушки двигателя, переключающий электромагнитный клапан вихревых клапанов, лямбда-зонд перед катализатором, блок управления системой предпускового подогрева, датчик состояния масла | |
| 3 | 30A M57, N57: Блок управления двигателем (DDM) |
| 4 | 30A M57: Привод жалюзи радиатора |
| 10A N57: Обогрев системы вентиляции картера двигателя, нагрузочное реле SCR, привод жалюзи радиатора, датчик окислов азота за катализатором SCR, транспортирующий насос, модуль подачи SCR, датчик уровня топлива в пассивном баке | |
| 5 | 10A M57, N57: Реле насоса охлаждающей жидкости, переключающий клапан для заслонки рециркуляции воздуха компрессора высокого давления №2, преобразователь давления для перепускного клапана, переключающий клапан заслонки регулировки турбины |
В зависимости от версии автомобиля, могут быть установлены внешние предохранители и реле для DME, насоса охлаждения, вентилятора и других компонентов в BMW X6 E71/E72.
Инструкция по обслуживанию
Дополнительные сведения об эксплуатации BMW X6 E71 доступны в официальном руководстве пользователя: «скачать».
Это полное руководство по предохранителям BMW X6. Если у вас есть предложения по улучшению, оставляйте отзывы в комментариях.
