BMW X3 G01 — это третье поколение популярного кроссовера BMW X3, производившегося с 2017 по 2024 год. За период выпуска модель неоднократно модернизировалась. В этой статье мы подробно разберём расположение предохранителей и реле в BMW X3 G01, включая схемы блоков, их позиции в автомобиле и иллюстрации с фотографиями. Особое внимание уделим предохранителю прикуривателя, который часто вызывает вопросы у владельцев. Здесь вы найдёте полезную информацию для самостоятельной диагностики и замены предохранителей BMW X3 G01.
Функции компонентов могут варьироваться в зависимости от года производства, комплектации электроники и рынка сбыта вашего BMW X3 G01.
Расположение блоков предохранителей в салоне
Блок у пассажирской стороны

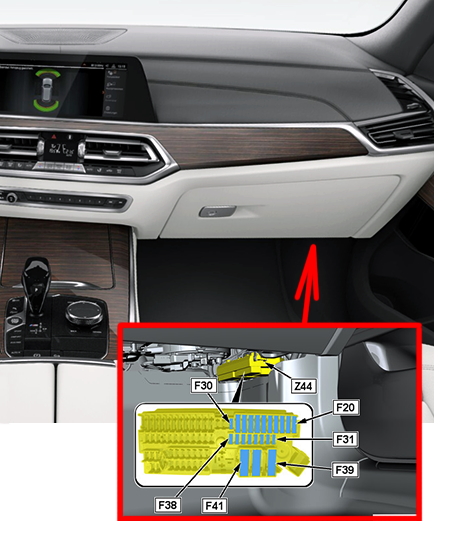

Справа под бардачком размещён основной блок предохранителей и реле BMW X3 G01, который отвечает за множество электрических цепей.
Фото — пример

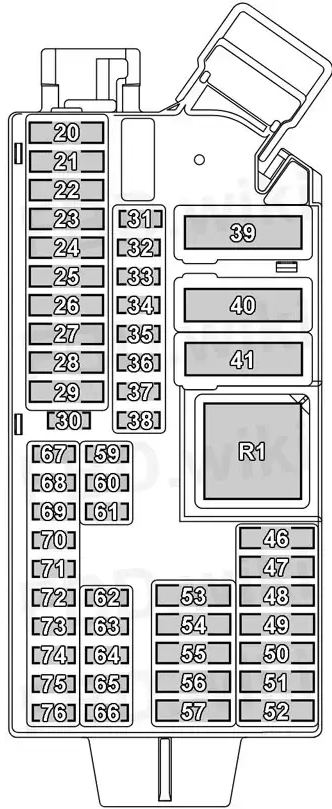

Схема
Описание
| 20 | 30A Привод стеклоподъемника двери водителя с управляющей электроникой |
| 21 | 30A Стеклоподъемник двери переднего пассажира с управляющей электроникой |
| 22 | 30A Задний электро стеклоподъемник со стороны водителя с управляющей электроникой |
| 23 | 30A Задний электро стеклоподъемник со стороны пассажира с управляющей электроникой |
| 24 | 30A Левая реверсивная электромоторная автоматическая катушка (ремень безопасности) |
| 25 | 20A Функциональный центр на крыше |
| 26 | 20A Главные фары, датчик дождя, датчик освещённости |
| 27 | — |
| 28 | 40A Динамический контроль устойчивости (DSC), ABS, паркинг |
| 29 | 20A Главные фары, датчик дождя, датчик освещённости |
| 30 | — |
| 31 | — |
| 32 | 5A Стояночный тормоз, Панель управления центральной консоли |
| 33 | — |
| 34 | 5A Блок управления комбинации приборов |
| 35 | — |
| 36 | 5A Функциональный центр крыши (лампа для чтения карт, внутреннее освещение, окружающее освещение, аварийная сигнализация) |
| 37 | — |
| 38 | — |
| 39 | 60A Контроллер домена тела |
| 40 | 40A Двигатель вентилятора с выходным каскадом |
| 41 | — |
| 46 | 20A Прикуриватель, термо электрический подстаканник |
| 47 | 20A Прикуриватель |
| 48 | 20А Обогрев сидений |
| 49 | 10A Электрическая регулировка рулевой колонки |
| 50 | 30А Модуль фаркопа |
| 51 | 30A B46, B48, B58, N63: Электронное управление коробкой передач, раздаточная коробка, 4*4 |
| 52 | 20A Электроника обогрева сиденья переднего пассажира |
| 53 | 30A Модуль сиденья водителя (с модулем сиденья), блок переключателей регулировки сиденья со стороны водителя (без модуля сиденья) |
| 54 | 20A Автономный дополнительный отопитель |
| 55 | 30A Модуль сиденья переднего пассажира (с модулем сиденья), блок переключателей регулировки положения сиденья переднего пассажира (без модуля сиденья) |
| 56 | 10A Батарея |
| 57 | 10A Помощник водителя |
| 59 | 5A Электрические зеркала, датчик дождя и освещёности |
| 60 | 5A Помощник водителя |
| 61 | 5A Выключатель освещения перчаточного ящика, внутренне освещение |
| 62 | 5А Внутренне освещение, блок управления питанием 48 В |
| 63 | 5A Система кондиционера и вентиляции |
| 64 | 5A Блок клапанов регулировки ширины спинки сиденья водителя, блок клапанов поясничной опоры водителя, блок переключателей регулировки сиденья (со стороны водителя), задний фонарь в пространстве для ног (со стороны водителя), подсветка задней панели спинки сиденья водителя, USB-разъем для зарядки, модуль накачки переднего левого сиденья |
| 65 | 5A Блок клапанов регулировки ширины спинки переднего пассажира, Блок клапанов поясничной опоры переднего пассажира, Блок переключателей регулировки сиденья (со стороны переднего пассажира), Подсветка пространства для ног сзади (со стороны переднего пассажира), Подсветка задней панели спинки сиденья переднего пассажира, USB-разъем для зарядки № 2, спереди Модуль накачки правого сиденья |
| 66 | 5A Верхняя центральная подсветка приборной панели, верхняя передняя подсветка приборной панели со стороны пассажира, нижняя центральная подсветка приборной панели, нижняя подсветка приборной панели со стороны водителя/ пассажира, передняя левая/правая подсветка пространства для ног |
| 67 | 5A Блок переключателей двери водителя, Блок переключателей сиденья на двери водителя, Подсветка внутренней ручки двери двери водителя, Подсветка панели отделки двери водителя (в центре), Подсветка кармана двери водителя, Подсветка панели отделки двери водителя (вверху), Подсветка переднего левого среднечастотного динамика, Подсветка переднего левого твитера |
| 68 | 5A Наружное зеркало переднего пассажира, Блок переключателей двери пассажира, Подсветка внутренней дверной ручки двери пассажира, Подсветка панели отделки двери переднего пассажира (в центре), Подсветка кармана двери пассажира, Подсветка панели отделки двери переднего пассажира (вверху), Подсветка переднего правого среднечастотного динамика, Подсветка переднего правого твитера |
| 69 | 5A Электро вентилятор, система DME, модуль IVM |
| 70 | 5A Задний распределительный щит, реле отключения электро вентилятора, электро вентилятор |
| 71 | 5A Внутреннее освещение, Камера кругового обзора (с круговой камерой), камера заднего вида |
| 72 | 5А Индикатор переключения скорости, DSC, SMG |
| 73 | 5A Блок управления комбинации приборов |
| 74 | 5A Электро вентилятор, батарея, 48V |
| 75 | 10A Модуль безопасности при столкновении |
| 76 | 10A Блок переключателей на рулевой колонке |
R1 — реле Terminal 30B
Предохранители 46 и 47 обеспечивают питание прикуривателя в BMW X3 G01.
Дополнительный блок предохранителей

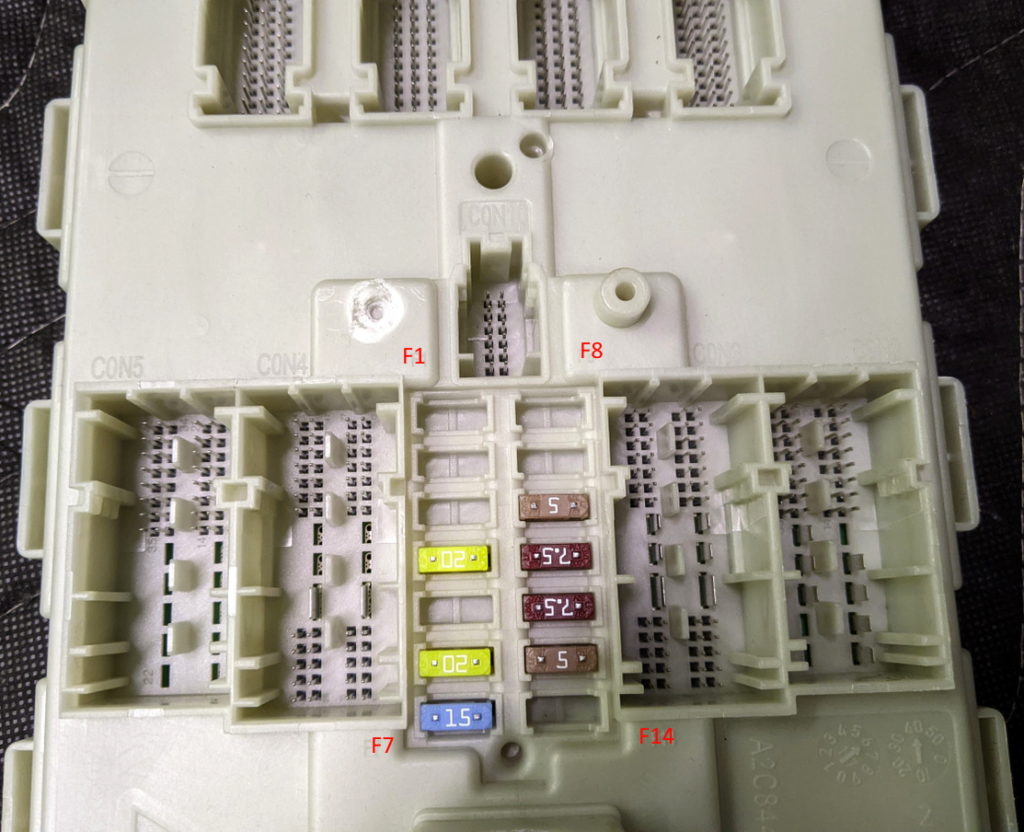

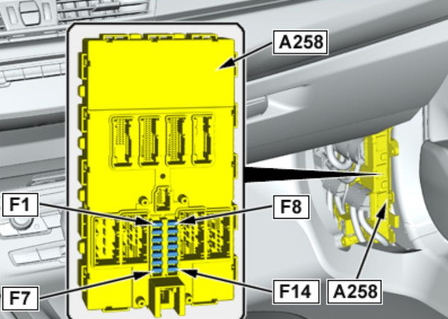

Секция предохранителей интегрирована в электронный контроллер BDC (Body Domain Controller), установленный на правой стойке под отделкой салона у пассажира в BMW X3 G01.
Фото схема
Назначение
- —
- —
- —
- 20А — Реле блокировки, реле разблокировки (двери, лючок топливного бака)
- —
- 20А — Реле блокировки двери водителя, реле блокировки (замок двери водителя, замок двери переднего пассажира, замок задней двери со стороны водителя, замок двери со стороны заднего пассажира, привод центрального замка лючка бензобака)
- 15А — Сигнал (гудок)
- —
- —
- 5А — Блок переключателей на рулевой колонке, передняя центральная вентиляционная решетка, панель управления аудиосистемой, блок управления освещением, головное устройство
- 7,5А — Диагностический разъем, электронная система регулировки дорожного просвета, платформа вертикальной динамики
- 7,5А — Система отопления/ кондиционирования воздуха, функциональный модуль задней двери, датчик дождя/ света/ солнца/ конденсации
- 5А — Система старт / стоп
- —
Блок у водительской стороны

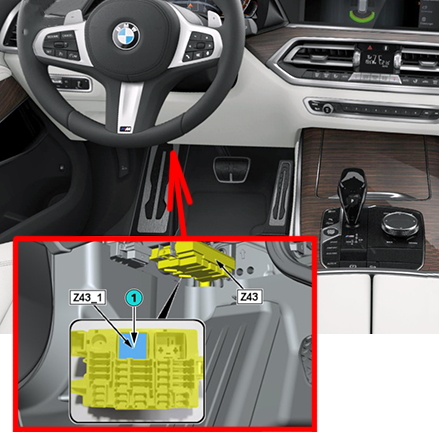

Под приборной панелью слева от водителя в BMW X3 G01 установлен дополнительный блок предохранителей и реле для ключевых систем.

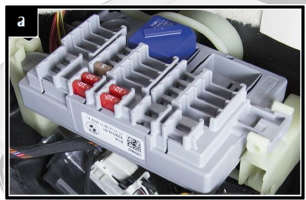

Внешний вид блока примерно такой.

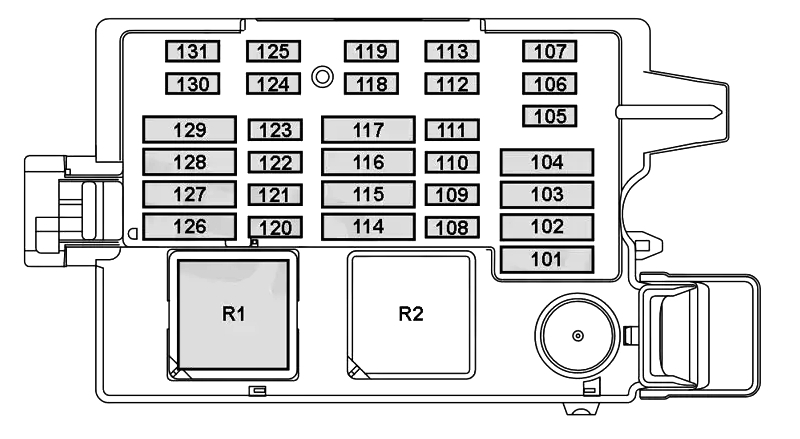

Схема
Расшифровка
| 101 | — |
| 102 | — |
| 103 | — |
| 104 | — |
| 105 | 7,5А Электроника и управление двигателем |
| 106 | — |
| 107 | 10А Гибрид: Модуль управления топливным баком под давлением |
| 108 | 15А Электроника и управление двигателем |
| 109 | — |
| 110 | 5А Дополнительный электрический обогреватель, подсветка переднего среднечастотного динамика |
| 111 | 5А Задний распределительный щит |
| 112 | — |
| 113 | — |
| 114 | — |
| 115 | — |
| 116 | — |
| 117 | 30А Гибрид: Автоматическая коробка передач, раздаточная коробка |
| 118 | — |
| 119 | — |
| 120 | — |
| 121 | — |
| 122 | — |
| 123 | — |
| 124 | — |
| 125 | — |
| 126 | — |
| 127 | — |
| 128 | — |
| 129 | — |
| 130 | — |
| 131 | — |
- R1 —
- R2 — реле Terminal 30B
Блок предохранителей в багажнике BMW X3 G01
Основной блок предохранителей

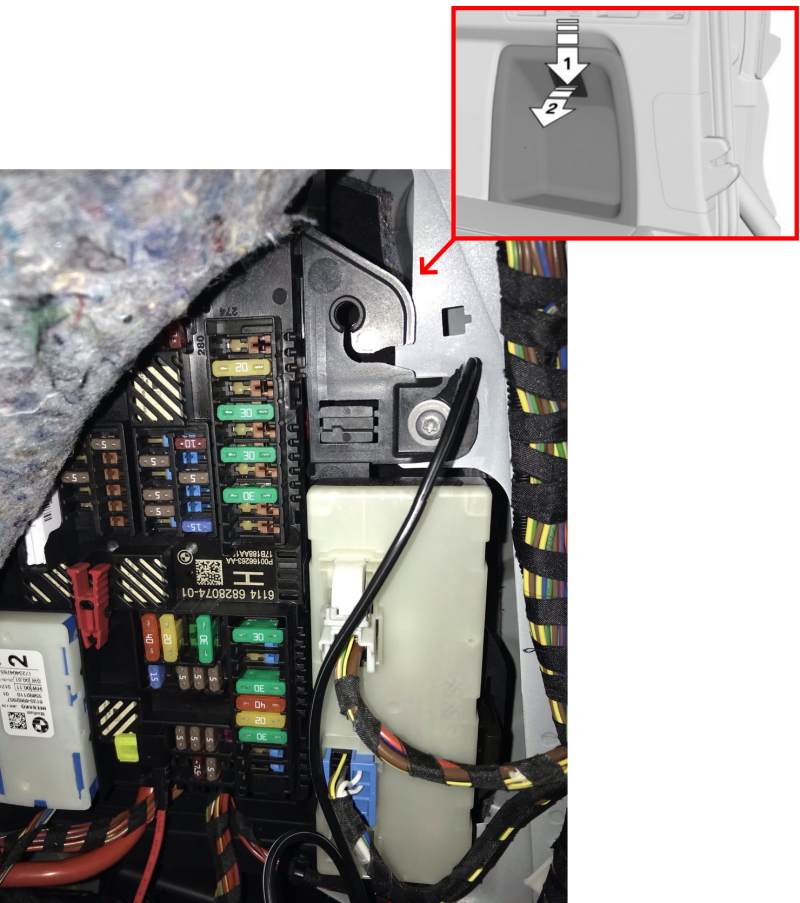

В багажнике справа под панелью защиты скрыт ключевой блок предохранителей и реле, управляющий задними системами и электроникой BMW X3 G01.

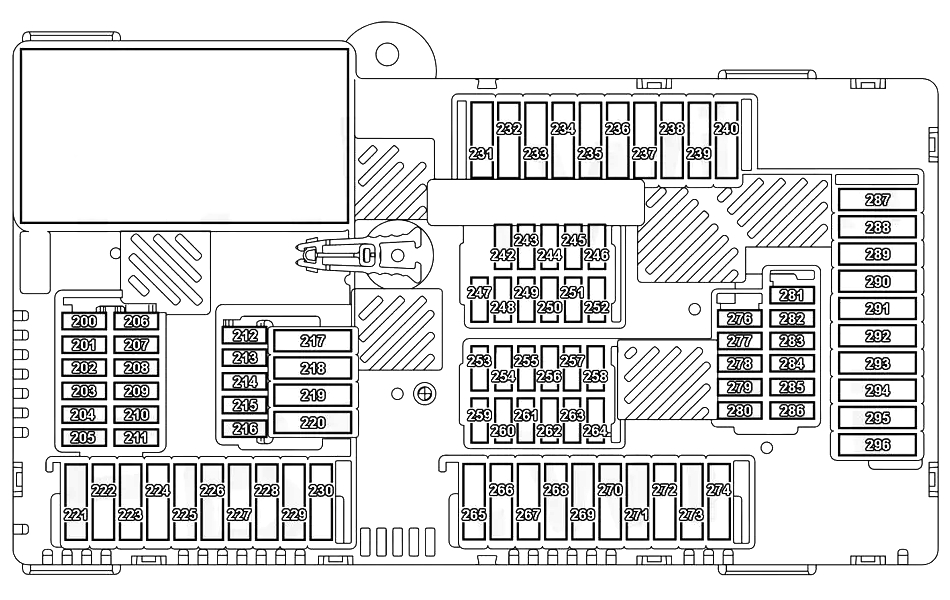

Схема

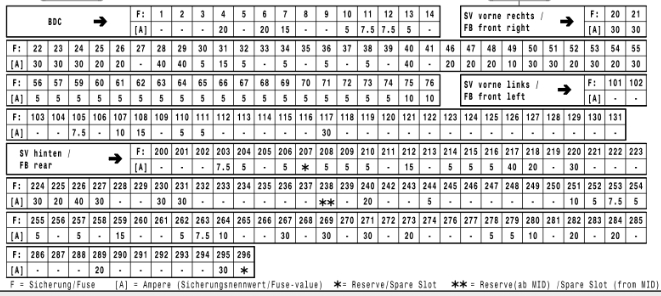

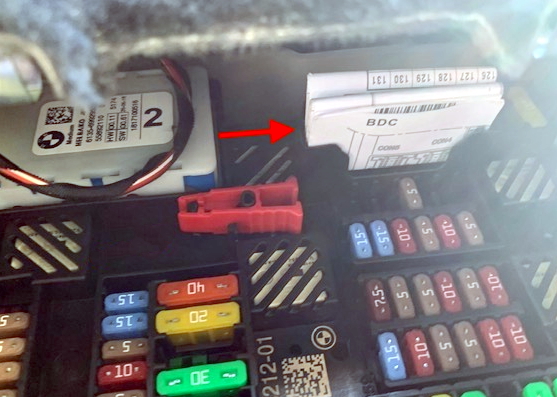

Всегда проверяйте функции предохранителей по фирменной схеме в буклете рядом с блоком или в руководстве по эксплуатации BMW X3 G01.

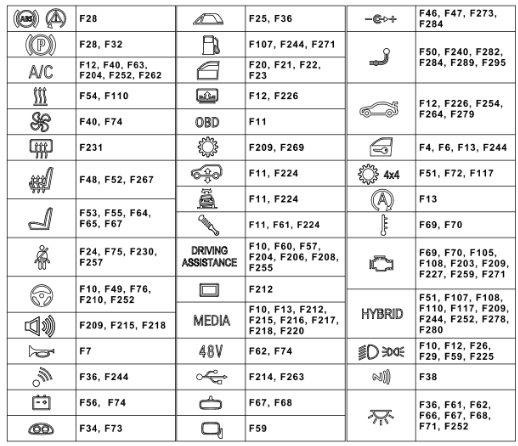

Назначение
Некоторые предохранители, реле и защитные модули могут быть размещены отдельно от основных блоков. К примеру, под капотом в BMW X3 G01 находится:

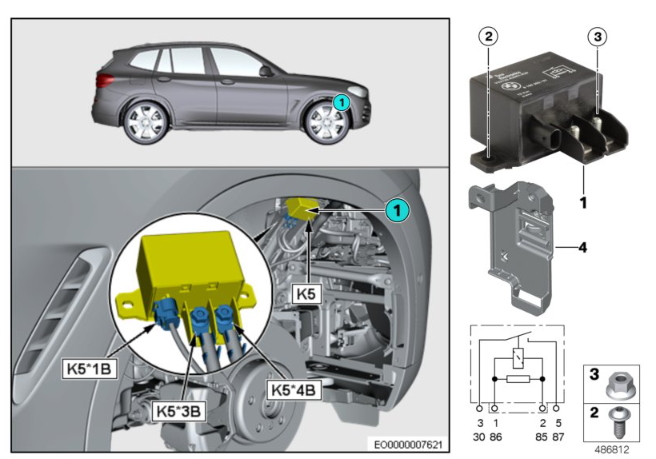

Реле электродвигателя вентилятора 850 Вт K5
Если у вас есть дополнения по предохранителям или реле BMW X3 G01 — делитесь в комментариях.
