Модель Audi Q8 выпускалась в период с 2018 по 2023 год, а в 2024 году прошла обновление в виде рестайлинга. В этой статье мы подробно разберем предохранители Audi Q8, включая схемы расположения блоков предохранителей и реле, их точные места установки и визуальные примеры на фото. Особо акцентируем внимание на предохранителе прикуривателя, а также добавим ключевые слова вроде «замена предохранителей Audi Q8», «схема электрики Audi Q8» для удобства поиска.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы.
Блоки предохранителей в салоне

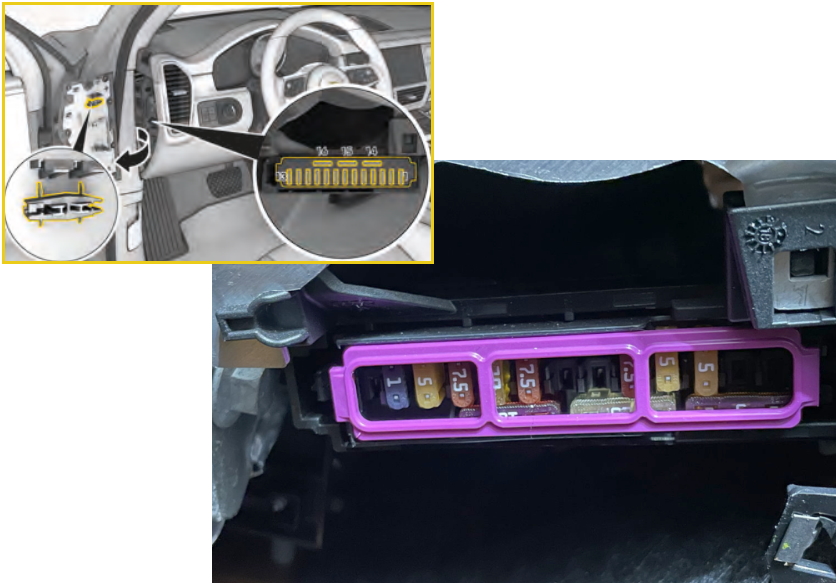

Блок предохранителей слева на приборной панели
Блок предохранителей и реле в салоне Audi Q8 находится в левом конце торпедо, скрытый за пластиковой заглушкой. Это удобное место для быстрой замены предохранителей в повседневной эксплуатации.

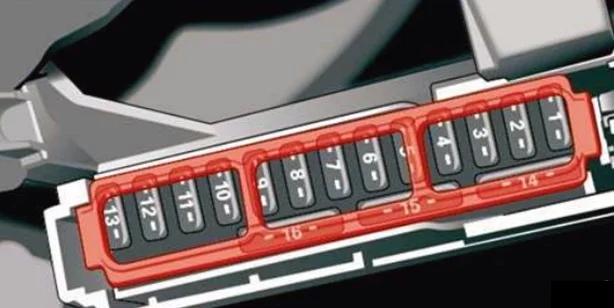

Схема предохранителей
Расшифровка схемы
| 1 | — |
| 2 | Телефонный модуль Audi, соединительная антенна |
| 3 | Система климат-контроля, система ароматизации |
| 4 | Проекционный дисплей |
| 5 | Музыкальный интерфейс Audi, USB-соединение |
| 7 | Замок рулевой колонки |
| 8 | Верхний/ нижний дисплей |
| 9 | Приборный щиток |
| 10 | DVD-привод |
| 11 | Выключатель света, панели переключателей |
| 12 | Электроника рулевой колонки |
| 13 | Контроль громкости |
| 14 | Модуль управления информационно-развлекательной системой MMI |
| 15 | Регулировка рулевой колонки |
| 16 | Обогрев руля |
Блок предохранителей в зоне ног водителя
Для автомобилей с левым рулем

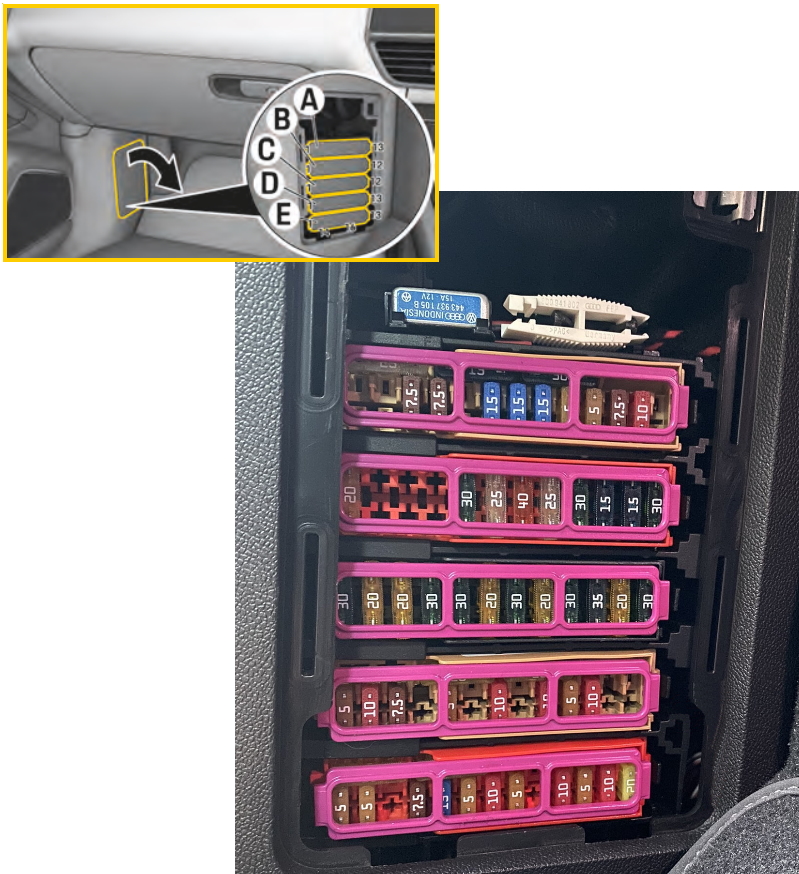

Чтобы добраться до этого блока предохранителей Audi Q8, снимите защитную панель. Используйте плоскую отвертку, чтобы отсоединить крышку с крепежным винтом, затем выкрутите винт и снимите ее полностью для доступа к электрике.
Блок выглядит примерно так, готовый для проверки и замены предохранителей.

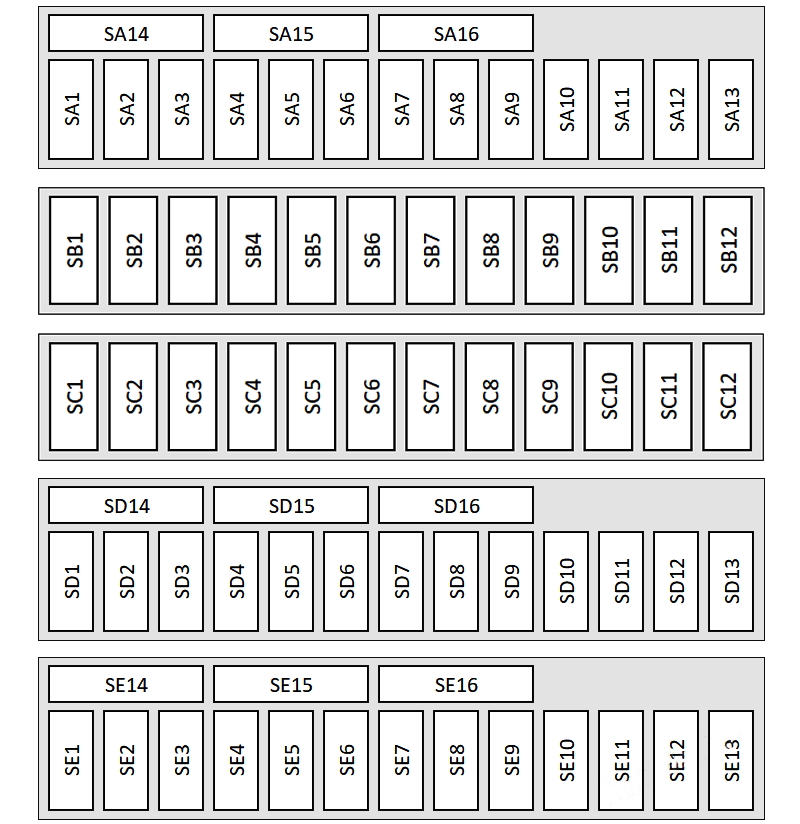

Схема блока предохранителей
Для автомобилей с правым рулем
Фото — пример расположения

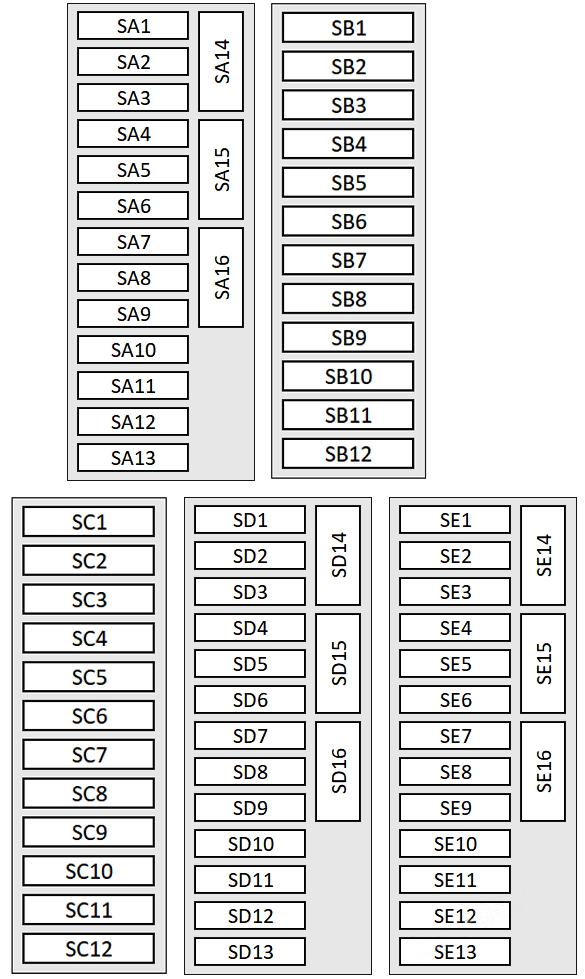

Схема
Общее назначение предохранителей
| Панель предохранителей SА (коричневая). | |
| A1 | Подогрев каталитического нейтрализатора, регулировка распредвала. |
| A2 | Датчик массового расхода воздуха, датчики кислорода с подогревом |
| A3 | Подогрев двигателя, топливные форсунки, выхлопные двери |
| A4 | Насос горячей воды, выхлопные двери, датчик NOX, датчик твердых частиц, датчик биодизеля |
| A5 | Датчик стоп-сигнала |
| A6 | Клапаны двигателя |
| A7 | Подогреваемый датчик кислорода, датчик массового расхода воздуха |
| A8 | Насос высокого давления, крепление двигателя |
| A9 | Компоненты двигателя, реле двигателя |
| A10 | Датчик давления масла, датчик температуры масла |
| A11 | Насос охлаждающей жидкости 48 В, стартер-генератор 48 В, стартер-генератор 12 В |
| A12 | Клапаны двигателя |
| A13 | Охлаждение двигателя |
| A14 | Модуль управления системой привода |
| A15 | Датчики кислорода с подогревом |
| A16 | Топливный насос |
| Панель предохранителей SB (красная) | |
| B1 | Катушки зажигания |
| B3 | нагреватель 48 вольт |
| B4 | Электрический компрессор |
| B5 | Подвеска двигателя |
| B6 | Модуль управления системой омывателя ветрового стекла |
| B7 | Приборная доска |
| B8 | Вентилятор системы климат-контроля |
| B9 | Модуль управления системами помощи водителю |
| B10 | Модуль управления экстренным вызовом и связью |
| B11 | Запуск двигателя, электропривод сцепления |
| B12 | Правая фара |
| Панель предохранителей SC (черная) | |
| C1 | Обогрев передних сидений |
| C2 | Дворники |
| C3 | Электроника левой фары |
| C4 | Панорамная стеклянная крыша |
| C5 | Модуль управления левой передней дверью |
| C6 | Розетки (прикуриватель) |
| C7 | Модуль управления правой задней дверью |
| C8 | Левая фара |
| C9 | Электроника правой фары |
| C10 | Модуль управления системой омывателя ветрового стекла/омывателя фар |
| C11 | Модуль управления левой задней дверью |
| C12 | Стояночный обогреватель |
| Панель предохранителей SD (коричневая) | |
| D1 | Вентиляция сидений, электроника сидений, зеркало заднего вида, задняя панель управления климат-контролем, диагностический разъем, антенна дорожной информации (TMC) |
| D2 | Модуль управления бортовой сетью, диагностический интерфейс |
| D3 | Звуковой генератор |
| D4 | Клапан охлаждения трансмиссионной жидкости |
| D5 | Запуск двигателя, электропривод |
| D8 | Ассистент ночного видения, активная стабилизация крена |
| D9 | Адаптивный круиз-ассистент, датчики передних колес |
| D10 | Генератор внешнего звука |
| D11 | Ассистент пересечения, системы помощи водителю |
| D12 | Правая фара |
| D13 | Левая фара |
| D15 | USB-соединение |
| D16 | Подготовка к развлечениям на задних сиденьях |
| Панель предохранителей SE (красная) | |
| E1 | Противоугонная сигнализация |
| E2 | Модуль управления двигателем |
| E3 | Электроника передних сидений, поясничная поддержка |
| E4 | Рычаг селектора автоматической коробки передач |
| E5 | Сигнал |
| E6 | Ручной тормоз |
| E7 | Диагностический интерфейс |
| E8 | Модуль управления электроникой крыши |
| E9 | Стартер-генератор 48 вольт |
| E10 | Модуль управления подушками безопасности |
| E11 | Электронная система стабилизации (ESC), антиблокировочная система тормозов (ABS) |
| E12 | Диагностический разъем датчика света/дождя |
| E13 | Система климат-контроля |
| E14 | Модуль управления правой передней дверью |
| E15 | Компрессор системы климат-контроля |
| E16 | Резервуар давления тормозной системы |

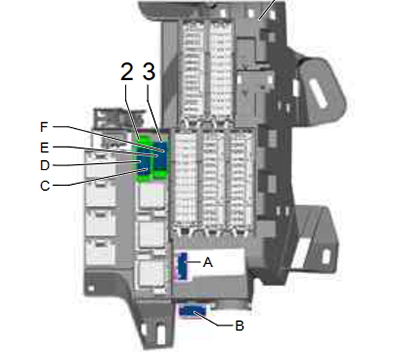

Возле блока могут быть установлены дополнительные защитные компоненты для электрической системы Audi Q8.
Схема дополнительных элементов
Расшифровка
- А — 15А Блок управления регулировкой сиденья и рулевой колонки с памятью
- B — 15A Регулировка сиденья переднего пассажира с блоком управления с памятью
- C — 40A Блок управления АБС
- D — 40А Блок управления АБС
- E —
- F — 50A Вспомогательный гидравлический насос коробки передач
Рядом с аккумулятором также может располагаться мощный блок предохранителей для высоковольтных цепей.

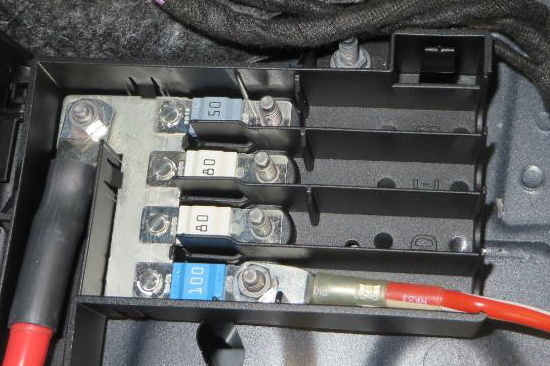

Фото — пример блока высокой мощности
Блок предохранителей в багажнике

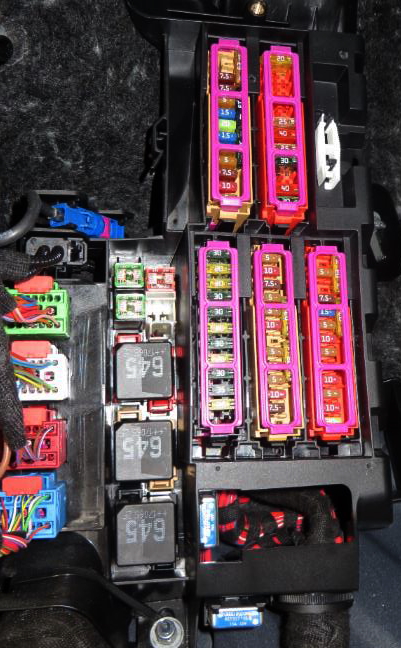

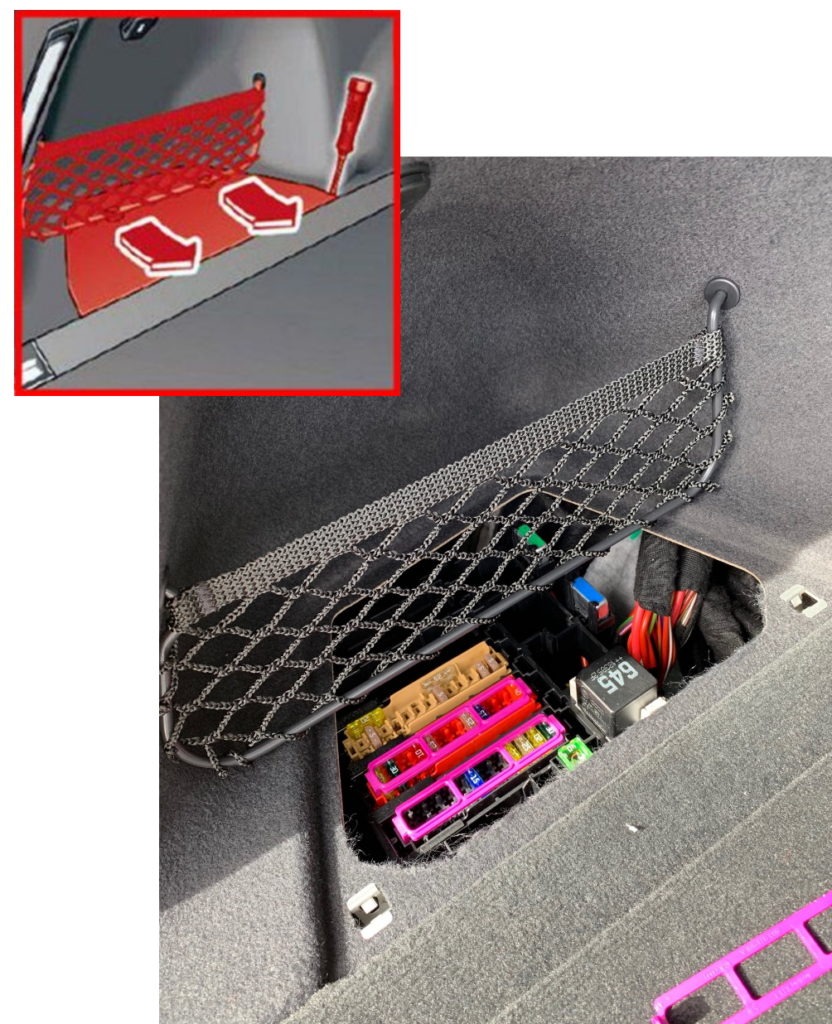

В багажнике Audi Q8 с левой стороны, под обшивкой, скрыт дополнительный блок предохранителей и реле, отвечающий за заднюю электрику и опции.
Схема блока в багажнике
Назначение предохранителей
| Панель предохранителей А (черная) | |
| A1 | Высоковольтное отопление, термо — менеджмент |
| A5 | Пневматическая подвеска/управление подвеской |
| A6 | Модуль управления автоматической коробкой передач |
| A7 | Обогрев задних сидений, органы управления задним климат-контролем |
| A8 | Регулировка сидений третьего ряда |
| A9 | Левый задний фонарь |
| Блок управления системой комфорта, левый задний фонарь | |
| A10 | Натяжитель переднего ремня со стороны водителя |
| A11 | Центральный замок крышки багажника, лючок бензобака, крышка багажника |
| A12 | Модуль управления крышкой багажника |
| Панель предохранителей B (красная) | |
| B1 | Задний вентилятор системы климат-контроля |
| B2 | Звукоусилитель |
| B3 | Обработка выхлопа, звуковой актуатор |
| B4 | Задняя панель управления климат-контролем |
| B5 | Правый фонарь прицепного устройства |
| B6 | Двигатель позиционирования сцепного устройства прицепа |
| B7 | Освобождение сцепного устройства прицепа |
| B8 | Левый фонарь прицепного устройства |
| B9 | Розетка сцепного устройства прицепа |
| B10 | Спортивный дифференциал Allroad |
| B11 | Обработка выхлопных газов |
| B12 | Преднатяжитель заднего ремня безопасности со стороны водителя |
| Панель предохранителей C (коричневая) | |
| C1 | Модуль управления системами помощи водителю |
| C2 | Телефонный модуль Ауди |
| C3 | Электроника переднего сиденья, правая поясничная опора |
| Правая поясничная опора | |
| C4 | Боковой ассистент |
| C5 | Подготовка развлекательной системы для задних пассажиров |
| C6 | Система контроля давления в шинах |
| C7 | Внешняя антенна |
| C8 | Радиоприемник автономного отопления, баковой модуль |
| C10 | ТВ-тюнер, модуль обмена данными и управления телематикой |
| C11 | Модуль управления удобным доступом и авторизацией запуска |
| C12 | Устройство открывания гаражных ворот |
| C13 | Камера заднего вида, периферийные камеры |
| C14 | Блок управления системой комфорта правого заднего фонаря |
| C15 | Преднатяжитель заднего ремня безопасности со стороны пассажира |
| C16 | Натяжитель переднего ремня безопасности со стороны переднего пассажира |
| Панель предохранителей D (красная) | |
| D1 | Активная стабилизация крена |
| D2 | Высоковольтная батарея |
| D3 | Насос охлаждающей жидкости высоковольтной аккумуляторной батареи |
| D4 | Модуль управления силовой электроникой |
| D5 | Усилитель тормоза |
| D6 | Преобразователь напряжения |
| D7 | Запуск двигателя |
| D8 | Компрессор системы климат-контроля |
| D9 | Модуль управления вспомогательной аккумуляторной батареей |
| D10 | Высоковольтная батарея |
| D11 | Система зарядки |
| D12 | Радиоприемник дополнительного отопления и кондиционирования воздуха |
| D14 | Управление температурой, насосы охлаждающей жидкости |
| D15 | Модуль управления термо менеджментом |
| Панель предохранителей E (коричневая) | |
| E7 | Обогрев передних сидений |
| E9 | Обработка выхлопных газов |
| E10 | Обогрев задних сидений, органы управления задним климат-контролем |
| E12 | Обработка выхлопных газов |

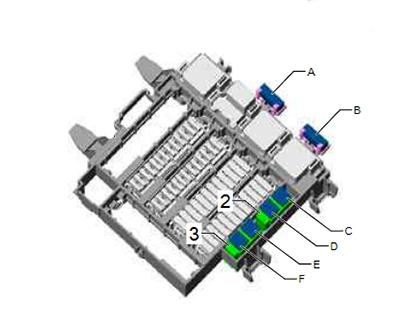

Дополнительные защитные элементы в багажнике
Описание дополнительных элементов
- A — 15А Регулировка сиденья переднего пассажира с блоком управления памятью (правый руль)
- B —
- C — 30А Реле обогрева заднего стекла
- D — 40A Адаптивная электроника компрессора подвески
- E —
- F —
Если у вас есть идеи, как улучшить эту статью о предохранителях Audi Q8, делитесь в комментариях.
