Модель Audi A8 D2 дебютировала на автомобильном рынке в 1994 году. Производство продолжалось в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 годах. За период выпуска авто подверглось двум обновлениям. В этой статье мы разберем схемы блоков предохранителей и реле для Audi A8 D2, включая подробное описание всех компонентов, расположение fuse box и relay modules в Audi A8 второго поколения.

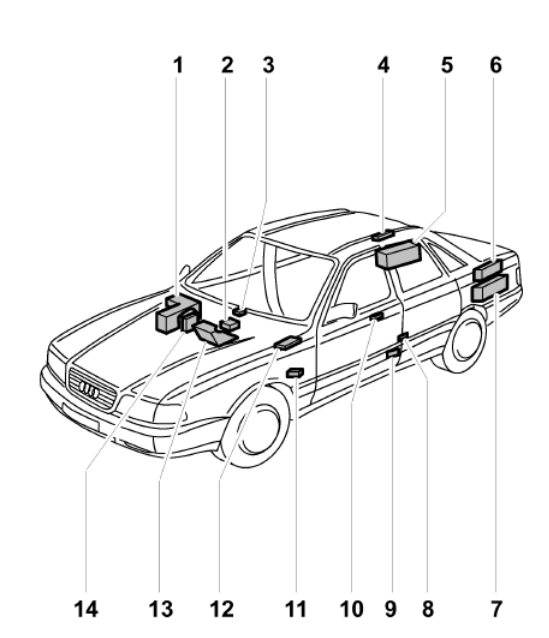

Общая схема электронных блоков в Audi A8 D2
- Модуль контроля круиз-контроля — J213;
- Контроллер подушек безопасности — J234;
- Диагностический порт в центральной консоли под пепельницей;
- Расположение реле и блоков предохранителей в багажнике справа;
- Аккумуляторная батарея / запасная;
- Сигнал тревоги антикражной системы — H8;
- Крепление для электронных модулей;
- Контроллер памяти зеркал — J267, на стойке B со стороны водителя;
- Блок регулировки рулевой колонки и ремня — J352 под ковровым покрытием;
- Модуль нагревателя цилиндра — J210;
- Реле под приборной панелью слева от водителя (дополнительный ретранслятор);
- Контроллер ABS — J104 и реле вентилятора радиатора на третьей скорости — J135, под полом у водителя;
- Электронный блок в зоне ног переднего пассажира;
- Блок fuse в правой стойке, у ног переднего пассажира.
Блок предохранителей и реле в моторном отсеке Audi A8 D2
- Электронный контроллер автоматической коробки передач
- Система круиз-контроля
- Блок управления мотором двигателя.
Второй блок реле и предохранителей под капотом в Audi A8 D2
Расположение и схема
Расшифровка элементов схемы предохранителей
| 1 | Иммобилайзер реле |
| 2 | Реле блока управления двигателем |
| 3 | |
| F1 | (15A) Элементы трансмиссии |
| F2 | (15A) Компоненты трансмиссии |
| F3 | (15A) Motronic система |
| F4 | Резервный |
| F5 | (15A) Инжекторы топлива |
| F6 | (15A/20A) Свечи зажигания |

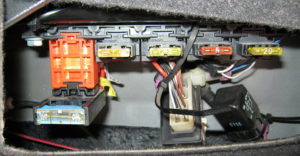

Блок предохранителей и реле в багажнике Audi A8 D2
Чтобы получить доступ, снимите правую панель обивки багажного отсека. Это поможет в диагностике и замене fuse и relay в trunk fuse box Audi A8 D2.
Общая схема блока предохранителей в багажнике
Расшифровка обозначений
1 — Клеммная коробка 30 (TV2)
2 — Предохранитель насоса ABS (S53) 50 A
3 — Подогрев сидений (S38) 20 A
4 — Клеммы 30 для буксировки (S77) 20 A
5 — Резерв
6 — ABS система (S54) 25 A
7 — Предохранитель (S92) 15/20 A
8 — Вторичный предохранитель аккумулятора (S65) 60 A
9 — Автомобильный телефон (S119) 15 A
10 — Резерв
11 — Резерв
12 — Реле защиты батареи (J7)
13 — Резерв
14 — Сиденья (S45) 20 A
15 — Резерв
16 — Резерв
Блок предохранителей в нише ног пассажира в Audi A8 D2
Детальная расшифровка fuse box в салоне
| F2 | (5A) Правый передний и задний габарит |
| F3 | (10A) Правая фара ближний свет |
| F4 | (10A) Левая фара ближний свет, корректор |
| F5 | (10A) Левая фара дальний свет |
| F6 | (10A) Правая фара дальний свет |
| F7 | (15A) Аварийка |
| F8 | (15A) Клаксон |
| F9 | (5A) Панель приборов, OBD разъем |
| F10 | (25A) Стеклоочиститель лобового стекла |
| F11 | — |
| F12 | (5A) Блокировка селектора АКПП в P |
| F13 | (5A) Панель приборов, подсветка, номерной знак |
| F14 | (15A) Вентилятор охлаждения |
| F15 | (15A) ПТФ и задние фонари |
| F16 | (25A) Обогрев заднего стекла и зеркал |
| F17 | (10A) Задний ход |
| F18 | (10A) Аварийная сигнализация |
| F19 | (10A) Стоп-сигналы |
| F20 | (5A) Нагрев форсунок омывателя |
| F21 | (15A) ABS, диагностика, контроль ламп |
| F22 | (10A) Телефон |
| F23 | (15A) Передний прикуриватель |
| F24 | (5A) Кондиционер |
| F25 | (15A) Система кондиционирования |
| F26 | (5A) АКПП и круиз-контроль |
| F27 | (15A) Клапан отопителя, насос охлаждения |
| F28 | (15A) Доп. обогреватель, насос |
| F29 | (10A) Подогрев руля |
| F30 | — |
| F31 | (15A) Топливный насос |
| F32 | (20A) Лямбда-зонды, клапан EVAP |
| F33 | (20A) Лямбда-зонды, MAF сенсор |
| F34 | (15A) Задние лямбда-зонды |
| F35 | (5A) Доп. отопитель |
| F36 | (15A) Дополнительный отопитель |
| F37 | — |
| F38 | — |
| F39 | (5A) ABS контроллер |
| F40 | (10A) Блок ABS |
| F41 | (10A) Центральный замок, сигнализация, багажник, освещение, шторки |
| F42 | (10A) Стеклоподъемники, зеркала, память сидений |
| F43 | (10A) Освещение багажника, зеркало, салон |
| F44 | (10A) Замок, шторки заднего стекла |
| F45 | (15A) Противоугонная система |
| F46 | (20A) Люк |
| F47 | (15A) Стеклоподъемники, прикуриватель, обогрев замков |
| F48 | (10A) Память зеркал и сидений |
| F49 | (20A) Регулировка руля |
| F50 | (20A) Подогрев сидений |
| F51 | (60A) Вентилятор охлаждения |
За работу прикуривателя отвечают предохранители F23 и F47 по 15А каждая.
Блоки реле в нише для ног переднего пассажира Audi A8 D2
Диаграмма расположения
Функции реле
- Реле зажигания вспомогательных цепей
- Реле горна
- Реле фароочистителя
- Реле стартера
- Реле прерывистого режима стеклоочистителя
- Реле бензонасоса

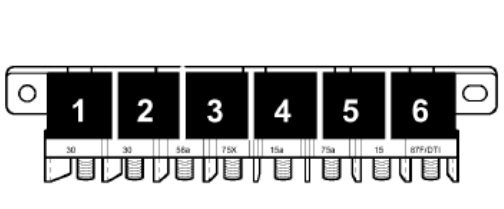

Схема реле в Audi A8 D2
Описание компонентов
- 1 — Реле габаритных огней двери/подсветки
- 5 — Дневные ходовые огни
- 6 — Реле фар
- 2 (40А) — HVAC система
- 3 (30А) — Правый привод сиденья
- 4 (30А) — Левый привод сиденья

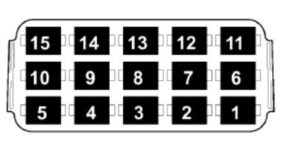

Расположение реле
Назначение реле модулей
| 13 | Контроллер зеркал |
| 12 | Реле муфты компрессора А/С |
| 11 | Реле подсветки селектора АКПП |
| 10 | Реле рулевого усилителя |
| 9 | Реле трансмиссии |
| 8 | Реле ПТФ |
| 7 | Реле габаритов |
| 6 | Реле доп. отопителя |
| 5 | Реле стеклоочистителя/фар |
| 4 | Реле доп. отопителя |
| 3 | Реле вентилятора доп. отопителя |
| 2 | Реле вентилятора доп. отопителя |
| 1 | Контроль ламп |
Дополнительная информация по предохранителям и реле Audi A8 D2
Видео инструкция по нахождению блока реле внутри салона Audi A8.
Руководство по ремонту и эксплуатации
Подробные схемы предохранителей и реле Audi A8 D2 доступны здесь. Рекомендуем скачать руководство по ремонту и обслуживанию Audi A8 D2 в трех частях: «скачать».
