Renault Trafic — это популярная линейка коммерческих фургонов и универсальных пассажирских минивэнов, предназначенных для бизнеса и повседневного использования. Модель дебютировала в 1981 году и продолжает выпускаться в наши дни. Автомобиль также выпускается под брендами Nissan Primastar и Opel Vivaro. В данной статье мы подробно рассмотрим блоки предохранителей и реле для Renault Trafic второго поколения, произведенного в период с 2001 по 2014 год, включая схемы расположения, назначения элементов и полезные советы по диагностике для владельцев Renault Trafic, Nissan Primastar и Opel Vivaro.
Количество блоков и варианты их исполнения могут отличатся от данного материала и зависит от страны поставки, года выпуска и комплектации.
Общее расположение электронных блоков

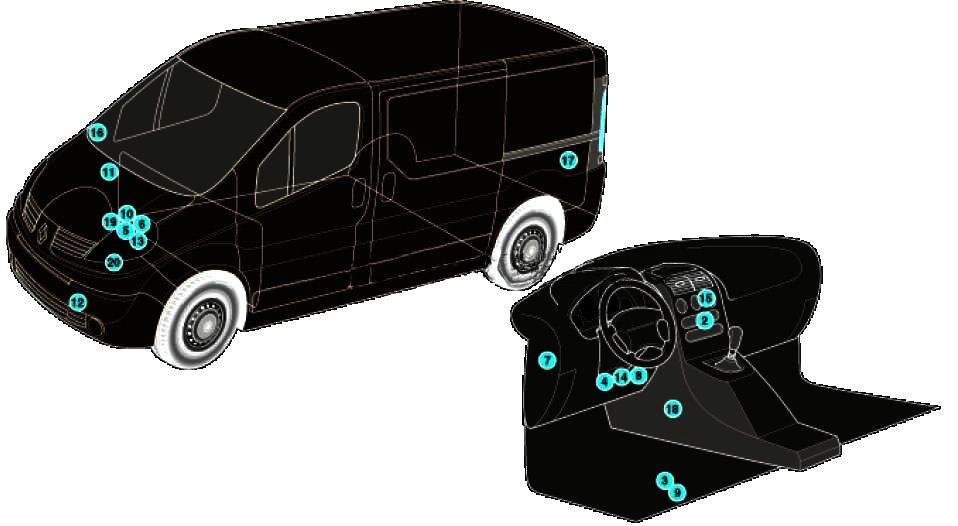

Схема
Описание
| 1 | Электронный блок управления ABS — подполом |
| 2 | Блок управления кондиционером/отопителем |
| 3 | Аккумуляторная батарея |
| 4 | Диагностический разъем (DLC) |
| 5 | Электронный блок управления двигателем (ECM) |
| 6 | Блок предохранителей/реле, моторный отсек |
| 7 | Блок предохранителей/реле, приборная панель 1 |
| 8 | Блок предохранителей/реле, приборная панель 2 |
| 9 | Блок предохранителей/реле, под полом |
| 10 | Реле свечей накаливания |
| 11 | Резистор электродвигателя вентилятора отопителя-в блоке отопителя |
| 12 | Звуковой сигнал |
| 13 | Инерционный выключатель отсечки подачи топлива |
| 14 | Многофункциональный блок управления -функции: Противоугонная система центральный замок, аварийная сигнализация, обогреватель заднего стекла, иммобилайзер, указатели поворота, лампы освещения салона, очиститель/ омыватель лобового стекла |
| 15 | Блок управления навигационной системой |
| 16 | Датчик температуры окружающего воздуха-в зеркале правой двери |
| 17 | Блок управления системой парковки |
| 18 | Электронный блок управления SRS |
| 19 | Электронный блок управления трансмиссией (TCM) — Трансмиссия ASM |
| 20 | Датчик скорости автомобиля — на коробке переключения передач (некоторые модели) |
Предохранители и реле в салоне Renault Trafic 2

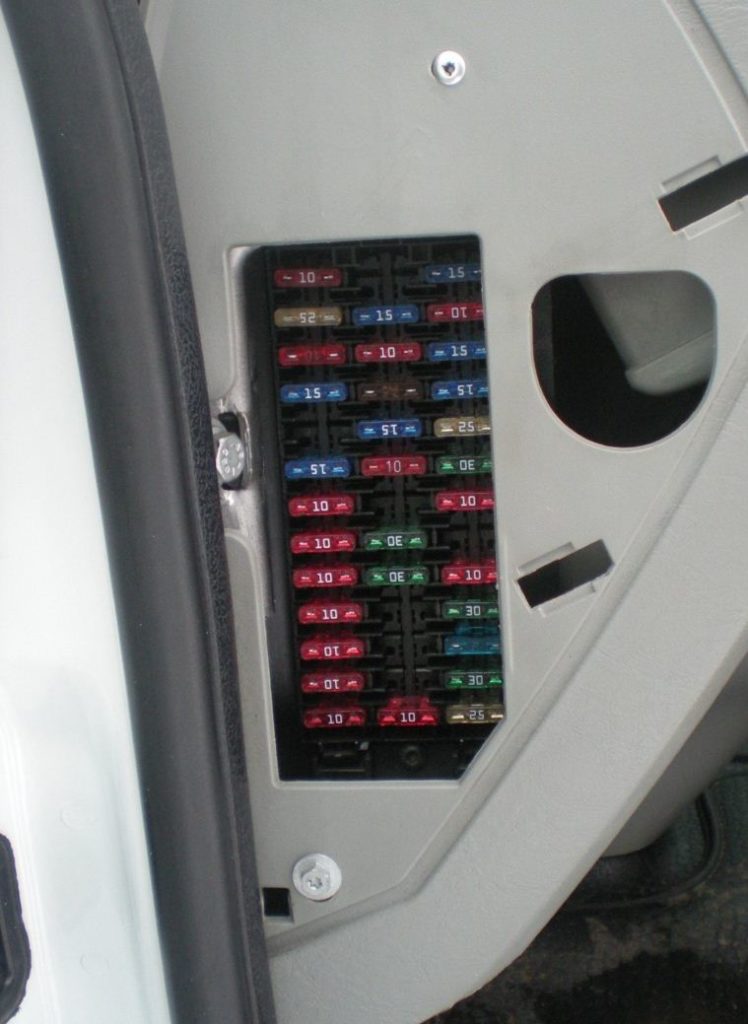

Главный блок предохранителей салона расположен на задней стороне торпедо, за защитной панелью, что облегчает доступ для самостоятельной проверки.

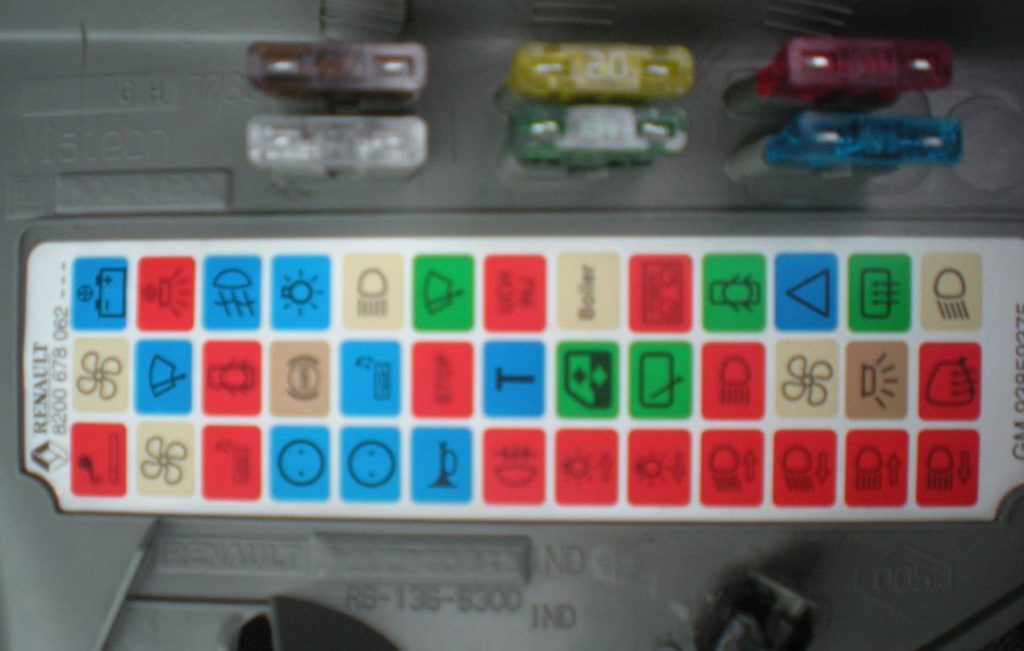

На внутренней поверхности крышки блока предохранителей Renault Trafic обычно размещена актуальная схема с нумерацией и описанием предохранителей и реле.

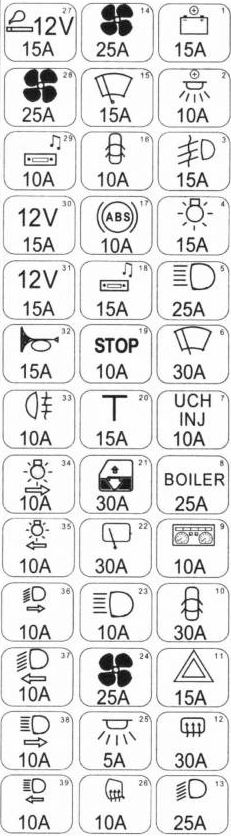

Схема предохранителей в салоне
Назначение предохранителей и реле в салоне Renault Trafic
| 1 | 15А Аудиосистема, реле света, сигнализация, дисплей, ЭБУ навигации, тахограф |
| 2 | 10А Освещение салона |
| 3 | 15А Реле противотуманных фар |
| 4 | 15А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света |
| 5 | 25А Сигнал, Переключатели: наружного освещения, указателей поворота, противотуманного света |
| 6 | 30А Стеклоочистители и стеклоомыватели |
| 7 | 10А ЭБУ РКПП, ЭБУ системы впрыска, реле стартера и топливного насоса |
| 8 | 25А Отопитель салона |
| 9 | 10А Центральный замок, Диагностический разъем, Щиток приборов, датчик угла поворотов рулевого колеса |
| 10 | 30А Центральный замок |
| 11 | 15А Указатель поворотов |
| 12 | 30А Реле обогрева заднего стекла и наружных зеркал |
| 13 | 25А Сигнал, Переключатели: наружного освещения, указателей поворота и противотуманного света |
| 14 | 25А Реле водяного электронасоса системы дополнительного подогрева, Дополнительный воздухо распределительный блок |
| 15 | 15А Задние ходовые огни — выключатель, Реле подогрева топлива, света заднего хода, очистителя ветрового стекла |
| 16 | 10А Центральный замок, Обогрев заднего стекла, Освещение вещевого ящика, Панель приборов, управление климатической установкой, корректор фар |
| 17 | 10А Датчик скорости автомобиля, Датчик угла поворота рулевого колеса, ЭБУ ABS, ЭБУ ESP |
| 18 | 15А Панель управления отопителем, Стеклоочистители и стеклоомыватели, Аудиосистема, реле габаритов, ближнего света фар, очистителя заднего стекла, дисплей |
| 19 | 10А Стоп-сигнал — выключатель, Диагностический разъем, ЭБУ AirBag и системы контроля парковки, Датчик дождя и освещенности, Выключатель системы ESP |
| 20 | 15А Отопитель салона, Реле дополнительного отопителя, Обогрев сидений водителя и пассажира — выключатели |
| 21 | 30А Электро стеклоподъемники |
| 22 | 30А Очиститель заднего стекла: двигатель и реле |
| 23 | 10А Дальний свет фар |
| 24 | 25А Панель управления климатической установкой пассажира, Система дополнительного подогрева — реле водяного насоса |
| 25 | 5А Реле разгрузки цепи подачи «+» АКБ с временной задержкой на плафон освещения салона |
| 26 | 10А Обогрев наружных зеркал заднего вида |
| 27 | 15А Прикуриватель — 1-ый ряд сидений, Дополнительное оборудование — 1-го ряда сидений |
| 28 | 25А Вентилятор отопителя и кондиционера, Климатическая установка — панель управления |
| 29 | 10А Дисплей, Освещение дневного движения — главное реле, Аудиосистема, ЭБУ системы навигации |
| 30 | 15А Дополнительная розетка 12 В — 1-ый ряд сидений |
| 31 | 15А Дополнительная розетка 12 В — 2-ой ряд сидений |
| 32 | 15А Звуковой сигнал |
| 33 | 10А Противотуманные фонари |
| 34 | 10А Габаритные огни — правый борт |
| 35 | 10А Габаритные огни — левый борт, Подсветка контрольно — измерительных приборов |
| 36 | 10А Ближний свет — правая фара |
| 37 | 10А Ближний свет — левая фара |
| 38 | 10А Дальний свет — правая фара |
| 39 | 10А Дальний свет левая фара |
Предохранитель прикуривателя в Renault Trafic 2 — это элемент №27 с номиналом 15А.
Возможно наличие дополнительных блоков с реле в панели приборов.

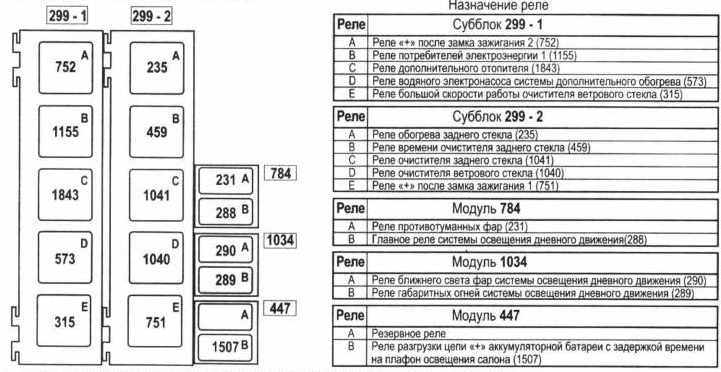

- Реле обогревателя заднего стекла
- Реле очистителя/ омывателя заднего стекла
- Реле очистителя заднего стекла
- Реле основных цепей зажигания
- Реле обогревателя лобового стекла
- Реле противотуманных фар
Предохранители и реле в моторном отсеке Renault Trafic 2
Основной блок предохранителей под капотом
Блок в двигательном отсеке Renault Trafic установлен слева от капота, скрытый под пластиковой крышкой для защиты от внешних воздействий.
Фотография блока

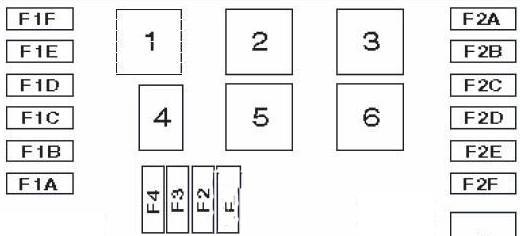

Схема блока предохранителей под капотом
Назначение элементов блока
| Блок защиты цепи силового питания (777) | |
| 1A | Резерв |
| 1B | 70A Монтажный блок предохранителей салона, Блок предпускового подогрева |
| 1C | 60A Реле погружных подогревателей 1 и 4 |
| 1D | 60A Реле погружных подогревателей 2 и 3 |
| 1E | Резерв |
| 1F | 60A Вентилятор системы охлаждения — реле |
| Блок защиты цепи двигателя (1834) | |
| 1 | 25A ЭБУ системы впрыска |
| 2 | 15A Цепь питания системы двигателя |
| 3 | 10A Электромагнитная муфта компрессора кондиционера |
| 4 | 20A Реле подогрева топлива |
| Блок защиты цепей силового питания (1841) | |
| 2A | 60A Блок предохранителей в салоне, Реле потребителей электроэнергии 1 |
| 2B | Резерв |
| 2C | 60A Реле 1 и 2 «+» после замка зажигания, Реле дополнительного отопителя салона |
| 2D | 60A Блок предохранителей салона, Охранная сигнализация |
| 2E | Резерв |
| 2F | 40A Электро вентилятор отопителя и кондиционера |
Блок реле в моторном отсеке
Конкретный набор реле в блоке зависит от уровня комплектации и двигателя автомобиля Renault Trafic.
Плавкие предохранители на клемме аккумулятора Renault Trafic
Блок предохранителей Renault Trafic 3
Схема блока под капотом Renault Trafic 3
Описание предохранителей
- Аккумуляторная батарея (с электронной системой ключей)
- Защита от скачка напряжения АКБ (с электронной системой ключей)
- Система вентиляции и отопления
- Адаптация
- Адаптация
- Система вентиляции и отопления
- Дополнительный отопитель и вентиляция, кондиционер воздуха
- Дополнительный отопитель и система вентиляции
- Электрически регулируемые наружные зеркала заднего вида
- Подогрев наружных зеркал заднего вида
- Радио, мультимедиа, наружные зеркала, диагностический разъем
- Мультимедиа, сцепка прицепа
- Освещение салона, защита аккумуляторной батареи от разрядки
- Система впрыска топлива, системы мониторинга давления воздуха в шинах, системы электронных ключей
- Огни аварийной сигнализации, указатели поворота
- Центральный замок
- Лампа дальнего света левой фары головного освещения, лампа ближнего света правой фары головного освещения, задние фонари, лампа дневного ходового огня левой фары.
- Передние противотуманные фары, задние противотуманные фонари, подсветка номерного знака
- Звуковая сигнализация, звуковой сигнал, освещение и очистители.
- Щиток приборов
- Выключатель системы освещения
- Очиститель задних стекол, насос омывателя ветрового стекла, звуковой сигнал
- Главная батарея АРС
- Огни движения задним ходом
- Выключатель стоп-сигналов
- Впрыск топлива, стартер
- Подушки безопасности, замок рулевой колонки
- Сервопривод стекла передней двери со стороны пассажира
- Усилитель рулевого управления
- Стоп-сигналы
- Защита от скачка напряжения АКБ (с электронной системой ключей)
- Сервисный дисплей
- Прикуриватель, силовой вывод
- Лампа дальнего света правой фары головного освещения, лампа ближнего света левой фары головного освещения, боковые габаритные огни, правая лампа дневного ходового огня
- Стоп-сигналы, ABS, иммобилайзер
- Освещение салона, кондиционер воздуха
- Запуск с электронной системой ключей
- Очиститель заднего стекла
- Предупреждающий зуммер
- Силовой вывод в багажном отделении
- Сервопривод стеклоподъемника передней двери с водительской стороны
- Задний силовой вывод
- Запуск, электронный блок управления системами автомобиля
- Подогрев сидений
- Отопитель, кондиционер воздуха
- Очиститель ветрового стекла
- Тахограф.
