Автомобиль Lifan X50 производился в период с 2014 по 2022 год. В этой статье вы получите полное руководство по предохранителям и реле для Lifan X50, включая схемы блоков предохранителей, их точное расположение, фотографии и советы по замене. Особое внимание уделим предохранителю прикуривателя Lifan X50.
Функции предохранителей и реле могут варьироваться в зависимости от года выпуска автомобиля и комплектации электрической системы.

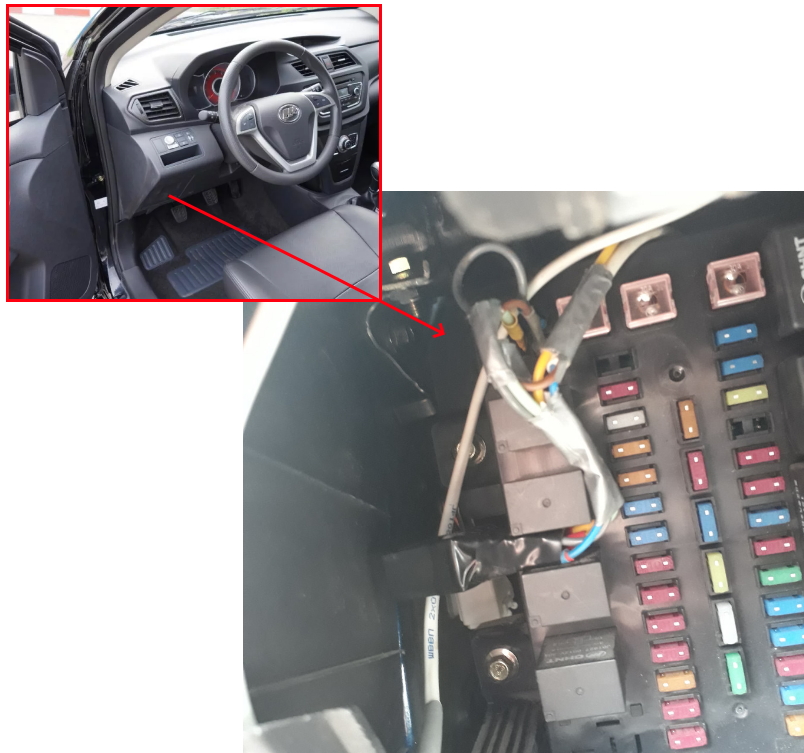

Расположение блока предохранителей в салоне
Блок предохранителей и реле в пассажирском отсеке Lifan X50 установлен в нижней секции приборной панели, за съёмной крышкой, с водительской стороны. Это удобное место для самостоятельной проверки и замены элементов электрики.

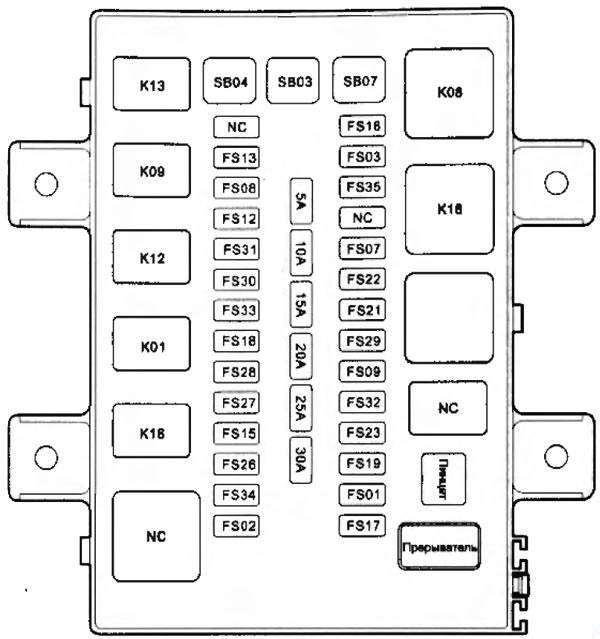

Схема предохранителей салонного блока Lifan X50
Расшифровка и назначение
| FS01 | 15А АКПП: Предохранитель иммобилайзера, центрального замка |
| МКПП: Предохранитель центрального замка | |
| FS02 | 10А АКПП: Предохранитель генератора, иммобилайзера, центрального замка |
| МКПП: Предохранитель IG1 системы впрыска топлива (EFI) | |
| FS03 | 15А Предохранитель блока управления двигателем (ЕСМ) |
| FS07 | 10А Предохранитель кондиционера |
| FS08 | 25А Предохранитель обогревателя заднего стекла |
| FS09 | 30А Предохранитель электрических стеклоподъемников |
| FS12 | 5А Габаритные огни |
| FS13 | 10А Задние противотуманные фонари |
| FS15 | 10А Фонарь заднего хода |
| FS16 | 15А Стоп-сигналы |
| FS17 | 5А Плафоны освещения салона |
| FS18 | 10А Комбинации приборов |
| FS19 | 10А Комбинации приборов |
| FS21 | 15А Прикуриватель |
| FS22 | 10А Аудиосистема |
| FS23 | 15А Аудиосистема |
| FS26 | 5А ЭБУ ABS |
| FS27 | 10А ЭБУ SRS |
| FS28 | 10А ЭБУ EPS |
| FS29 | 10А электропривод наружных зеркал |
| FS30 | 15А Очиститель ветрового стекла |
| FS31 | 5А Предохранитель люка |
| FS32 | 15А Предохранитель люка |
| FS33 | 15А Обогреватель сидений |
| FS34 | 10А АКПП: Предохранитель блока управления бесступенчатой трансмиссии (TCU) |
| FS35 | 20А АКПП: Предохранитель блока управления бесступенчатой трансмиссии (TCU) |
| SB03 | 30А АМ1 |
| SB04 | 30А АМ2 |
| SB07 | 30А Внтилятор отопителя |
| К01 | Реле стартера |
| К08 | Реле вентилятора отопителя |
| К09 | Реле обогревателя заднего стекла |
| К12 | Реле габаритных огней |
| К13 | Реле задних противотуманных фонарей |
| К16 | АКПП: Реле фонаря заднего хода |
| К18 | АКПП: Силовое реле |
Предохранитель FS21 мощностью 15А отвечает за функционирование прикуривателя в Lifan X50.
Блок предохранителей и реле под капотом

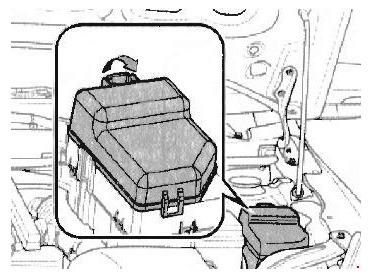

Основной блок предохранителей в моторном отсеке Lifan X50 размещён слева от аккумулятора. Это ключевой узел для защиты электрических цепей двигателя и внешних систем, где легко провести диагностику и замену.

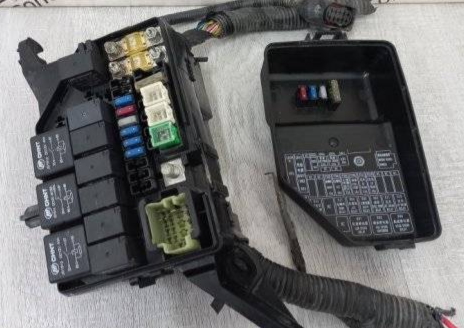

Фото примера блока под капотом
Всегда проверяйте назначение предохранителей по схемам на крышке вашего блока для точности.

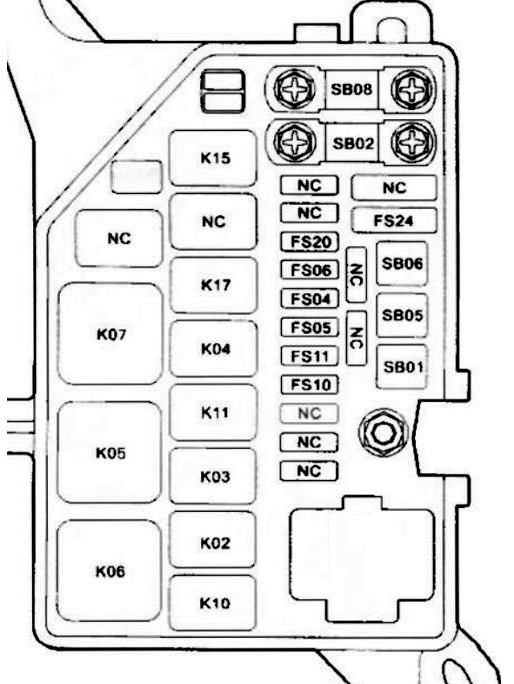

Схема блока под капотом Lifan X50
Назначение и характеристики
| FS04 | 25А Главного реле |
| FS05 | 15А Топливный насос |
| FS06 | 10А Компрессор кондиционера |
| FS10 | 15А Предохранитель реле ближнего света |
| FS11 | 15А Предохранитель реле дальнего света |
| FS20 | 15А Предохранитель звукового сигнала |
| FS24 | 25А ЭБУ ABS |
| SB01 | 40А ЭБУ ABS |
| SB02 | 60А Цепи электропитания оборудования |
| SB05 | 25А Предохранитель реле высокой скорости вентилятора |
| SB06 | 25А Предохранитель реле низкой скорости вентилятора |
| SB08 | 60А Предохранитель ЭБУ EPS |
| К02 | Реле дальнего света |
| К03 | Реле топливного насоса |
| К04 | Реле компрессора кондиционера |
| К05 | Реле резистора |
| К06 | Реле высокой скорости вентилятора |
| К07 | Реле низкой скорости вентилятора |
| K10 | Реле ближнего света |
| К11 | Главное реле |
| К15 | Реле дневных ходовых огней |
| К17 | Реле звукового сигнала |
Если возникли дополнительные вопросы по предохранителям или реле Lifan X50, оставляйте их в комментариях ниже.
