Lifan 520, также называемый Lifan Breez, производился в период с 2005 по 2017 год, включая модели 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годов. За эти годы автомобиль подвергся нескольким рестайлингам. Особой популярностью среди владельцев пользуются версии с бензиновыми двигателями объемом 1,3 л и 1,6 л. В этой статье мы подробно разберем расположение и назначение предохранителей и реле в Lifan Breez 520, предоставим актуальные схемы блоков предохранителей, фото блоков, их позиций, а также отдельно выделим предохранитель прикуривателя для удобства замены и диагностики.
Важно отметить, что конфигурация предохранителей и реле может варьироваться в зависимости от года выпуска, комплектации, электрического оборудования и рынка сбыта вашего Lifan Breez. Рекомендуем проверять по документации автомобиля.
Блок предохранителей в салоне
Блок предохранителей и реле в интерьере Lifan 520 расположен в нижней секции приборной панели, за съемной защитной панелью, что обеспечивает легкий доступ для самостоятельной проверки или замены.

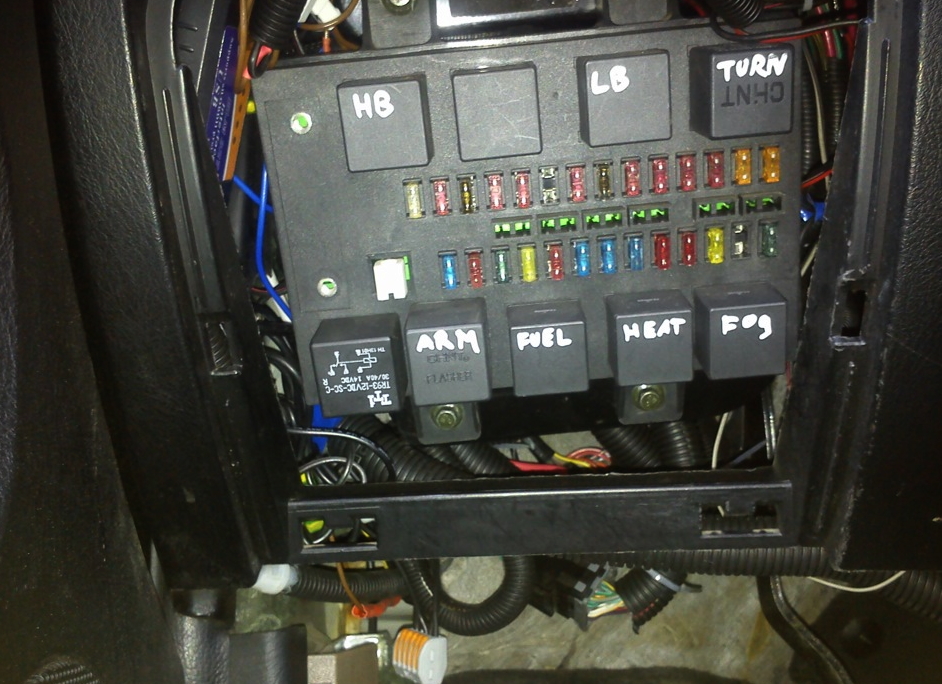

Пример фото блока
Всегда сверяйтесь с индивидуальной схемой предохранителей на внутренней стороне крышки блока или в руководстве по эксплуатации для точного соответствия вашей модели Lifan Breez.

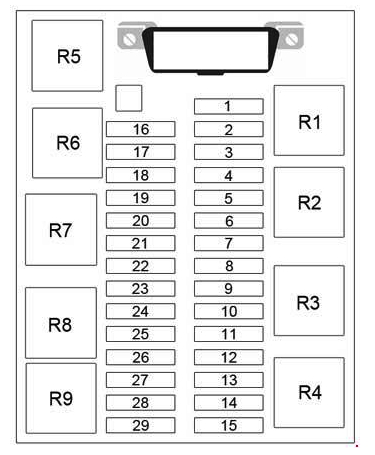

Расшифровка схемы блока в салоне
Подробное описание предохранителей
| 1 | 25А Запасной предохранитель |
| 2 | 25А Клемма 15 1) |
| 25А Комбинация приборов 2) | |
| 3 | 10А Комбинация приборов |
| 4 | 5А ABS 1) |
| 5А Запасной предохранитель 2) | |
| 5 | 10А Лампы стоп-сигнала, лампы заднего хода |
| 10А Лампы заднего хода 2) | |
| 6 | 10А Подушки безопасности 1) |
| 10А Лампы стоп сигнала 2) | |
| 7 | 30А Запасной предохранитель |
| 8 | 15А Аварийная сигнализация 1) |
| 15А Реле указателей поворотов 2) | |
| 9 | 20А Запасной предохранитель |
| 10 | 15А Ближний свет 1) |
| 20А Ближний свет 2) | |
| 11 | 10А Аудиосистема |
| 15А Аудиосистема 2) | |
| 12 | 10А Габаритный свет |
| 13 | 10А Указатели поворота 1) |
| 10А Аварийная сигнализация 2) | |
| 14 | 5А Блок управления двигателем 1) |
| 10А Блок управления двигателем 2) | |
| 15 | 5А Подсветка комбинации приборов 1) |
| 5А Индикатор закрытых дверей 2) | |
| 16 | 5А Запасной предохранитель |
| 17 | 15А Стеклоочиститель |
| 18 | 10А Аудиосистема (15 клемма) |
| 19 | 30А Стеклоподъемники |
| 20 | 15А Прикуриватель |
| 21 | 10А Топливный насос |
| 22 | 15А Центральный замок 1) |
| 15А Запасной предохранитель 2) | |
| 23 | 15А Дальний свет |
| 24 | 15А Обогрев заднего стекла |
| 25 | 10А Освещение салона |
| 26 | 15А Запасной предохранитель |
| 27 | 20А Противотуманный свет 1) |
| 15А Задний противотуманный свет 2) | |
| 28 | 15А Переключатель света 1) |
| 20А Передние противотуманные фары 2) | |
| 29 | 30А Замок зажигания 1) |
| 30А Климатическая установка 2) | |
| Расположение реле | |
| R1 | Дальний свет |
| R2 | Габаритный свет |
| R3 | Ближний свет |
| R4 | Указатели поворота |
| R5 | Не используется |
| R6 | Стеклоочиститель |
| R7 | Топливный насос |
| R8 | Обогрев заднего стекла |
| R9 | Противотуманный свет |
Предохранитель прикуривателя в Lifan Breez 520 обозначен как №20 с номиналом 15А, что упрощает его идентификацию при неисправностях.
- 1) модели для Мексики
- 2) модели для России
Блок предохранителей в моторном отсеке

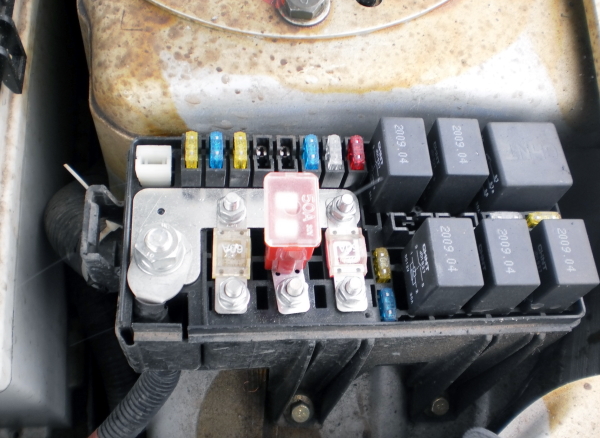

В подкапотном пространстве блок предохранителей и реле Lifan 520 установлен слева от аккумуляторной батареи, что позволяет быстро добраться до него для обслуживания электрической системы двигателя и других компонентов.
Схема блока

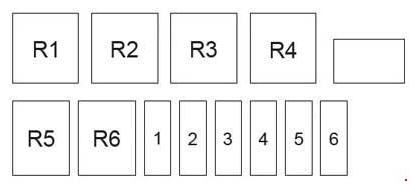

Двигатели 1.3 L (LF479Q3) и 1.6 L (LF481Q3)

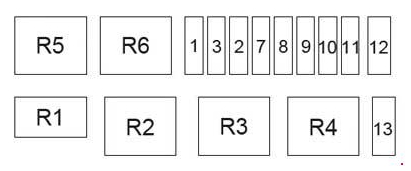

Двигатель 1.6 L TRITEC
Расшифровка предохранителей и реле
| 1 | 15A Реле звукового сигнала |
| 2 | 25A Главное реле |
| 3 | 10A Реле компрессора кондиционера |
| 4 | 15A 1.3 и 1.6: Вентилятор системы охлаждения (высокая скорость 1) |
| 5 | 20A 1.3 и 1.6: Вентилятор системы охлаждения (высокая скорость 2) |
| 6 | 20A 1.3 и 1.6: Вентилятор системы охлаждения (низкая скорость) |
| — | 30A Реле вентилятора |
| — | 30A ABS |
| 7 | 30A 1.6 L TRITEC: Вентилятор |
| 8 | 30A 1.6 L TRITEC: Вентилятор системы охлаждения (низкая скорость) |
| 9 | 30A 1.6 L TRITEC: Вентилятор системы охлаждения (высокая скорость) |
| 10 | 1.6 L TRITEC: Не используется |
| 11 | 1.6 L TRITEC: Не используется |
| 12 | 50A 1.6 L TRITEC: Клемма 15 |
| 13 | 50A 1.6 L TRITEC: Клемма 30 |
| Расположение реле | |
| R1 | Главное реле |
| R2 | Вентилятор системы охлаждения (высокая скорость 2) |
| R3 | Вентилятор системы охлаждения (высокая скорость 1) |
| R4 | Вентилятор системы охлаждения (низкая скорость) |
| R5 | Компрессор кондиционера |
| R6 | Звуковой сигнал |
Если у вас возникли вопросы по предохранителям Lifan 520 или вы хотите поделиться опытом замены, оставляйте комментарии ниже.
