Схема и расположение предохранителей Lexus LX570 (J200, 2007–2015)

Lexus LX 570 J200 — это третье поколение популярной линейки LX, которое производилось с 2007 по 2015 год, включая модели 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 и 2015 годов выпуска. За указанный период автомобиль дважды подвергался рестайлингу. В этой статье мы подробно разберем расположение предохранителей и реле для Lexus LX 570, включая схемы блоков предохранителей, их точное размещение в автомобиле, а также иллюстрации для удобного доступа. Особое внимание уделим предохранителю, отвечающему за работу прикуривателя и дополнительные розетки, а также инструкциям по замене предохранителей Lexus LX 570.

Функции элементов в блоках предохранителей могут варьироваться в зависимости от года выпуска и комплектации электрической системы вашего Lexus LX 570.

Расположение блоков в салоне

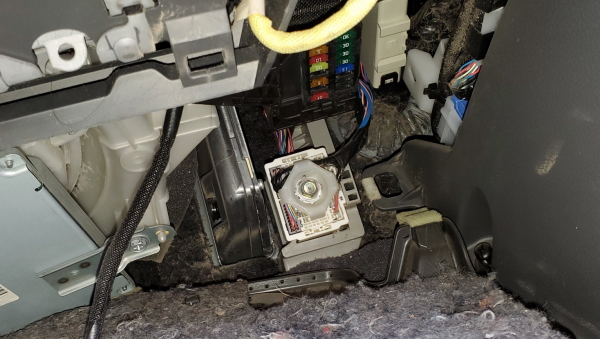

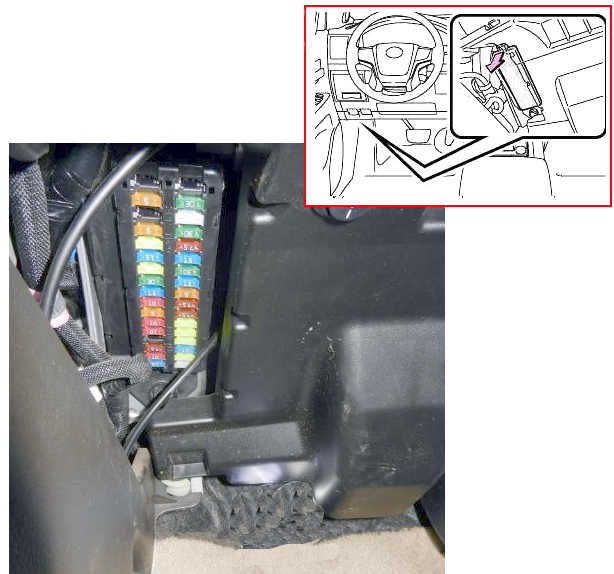

Блок предохранителей у водительского места

В интерьере блок предохранителей на стороне водителя размещен под приборной панелью, скрыт за пластиковой крышкой для защиты.

Всегда проверяйте функции предохранителей и реле по схеме на крышке вашего блока для точности.

Иллюстрация схемы с крышки блока

Диаграмма блока

Расшифровка предохранителей

1	15А CIG — Прикуриватель, схема прикуривателя Lexus LX 570
2	10A BK/UP LP — Фонари заднего хода, освещение прицепа
3	7,5A ACC — Усилитель стерео, ECU DSS2, многофункциональный дисплей, радио, основной ECU, ECU зеркал, система Smart Entry, часы
4	10A PANEL — Полный привод, пепельница, прикуриватель, охлаждаемый бардачок, круиз-контроль, блокировка дифференциала, DAC, дисплей, подогрев сидений, климат-контроль, подсветка перчаточного отделения, аварийная сигнализация, радио, очистка фар, корректор фар, доп. обогреватель, память позиций, ECU зеркал, потолочный модуль, сенсор шторок, селектор АКПП, рулевые переключатели, VSC, консоль, PANEL RLY
5	10A ECU-IG NO.2 — Климат-контроль, обогреватель, потолок, ABS, VSC, датчик руля, датчик рысканья, J/B ECU, стоп-сигналы, люк, часы, EC MIR
6	5A WINCH — Отсутствует цепь
7	10A A/C IG — Охлаждаемый бардачок, вентилятор конденсора, компрессор, MG CL, обогрев заднего стекла, RR MGC VLV
8	15A TAIL — Задние огни, номерной знак, противотуманки, задние противотуманки, прицеп, габаритные огни
9	30A WIPER — Очиститель лобового стекла
10	20A WSH — Омыватель лобового стекла
11	15A RR WIPER — Задний очиститель
12	20A 4WD — Система 4WD
13	5A LH-IG — Альтернатор, подогрев сидений, обогрев зоны щеток, преднатяжители ремней, аварийка, селектор АКПП
14	5A ECU-IG NO.1 — ABS, VSC, телескоп руля, ECU интерфейс, блокировка трансмиссии, DSS2 ECU, круиз, преднатяжители, прицеп, очистка фар, дисплей, автоочиститель, память водительского места, дверные замки
15	25A S/ROOF — Крышный люк
16	20A RR DOOR RH — Стеклоподъемник задней правой двери
17	15A MIR — ECU зеркал, обогрев боковых зеркал
18	20A RR DOOR LH — Стеклоподъемник задней левой двери
19	20A FR DOOR LH — Стеклоподъемник передней левой двери
20	20A FR DOOR RH — Стеклоподъемник передней правой двери
21	7,5A RR FOG — Задние противотуманные огни
22	7,5A A/C — Система кондиционирования
23	5A AM1 — Отсутствует цепь
24	15A TI & TE — Регулировка руля по высоте и вылету
25	30A FR P/SEAT RH — Регулировка переднего правого сиденья
26	15A PWR OUTLET — Электрическая розетка, дополнительные розетки
27	7,5A OBD — Диагностический порт OBD
28	30А PSB — Преднатяжители ремней безопасности
29	25A DOOR NO.1 — Основной ECU блок
30	30A FR P/SEAT LH — Регулировка переднего левого сиденья
31	15A INVERTER — Инвертор питания

Предохранители номерами 1 и 26 (по 15А) обеспечивают питание прикуривателя и электрических розеток в Lexus LX 570.

Блок предохранителей у пассажирского места

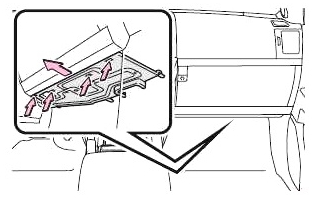

Этот блок расположен под бардачком со стороны пассажира. Для доступа к блоку предохранителей и реле требуется снять защитный кожух.

Пример доступа

Диаграмма

Функции элементов

1	30А RSF LH — Электропривод левого сиденья третьего ряда
2	30A B/DR CLSR RH — Модуль электропривода задней правой двери
3	30A B/DR CLSR LH — Модуль электропривода задней левой двери
4	30A RSF RH — Электропривод правого сиденья третьего ряда
5	20A DOOR DL — Система двойной блокировки дверей
6	20A AHC-B — Система AHC для регулировки высоты кузова
7	5A TEL — Телефонная система, мультимедийный центр
8	7,5A TOW BK/UP — Система буксировки
9	10A AHC-B NO.2 — Дополнительная цепь AHC
10	VGRS, AHC, мониторинг давления в шинах
11	10A SEAT-A/C FAN — Вентиляторы сидений с охлаждением
12	20A SEAT-HTR — Подогрев сидений
13	5A AFS — Адаптивные фары
14	5A ECU-IG NO.3 — Система круиз-контроля
15	10A STRG HTR — Подогрев руля
16	10A TV — Многофункциональный дисплей

Блоки в моторном отсеке

Главный блок предохранителей

Основной блок под капотом размещен слева от двигателя и защищен крышкой.

Пример расположения

Схема на крышке блока

Диаграмма

Назначение предохранителей

Предохранители в моторном отсеке

1	15A A/F*1 — Подогрев A/F (бензин)
1	15A EFI MAIN2*2 — VNT DRIVER, EFI, EDU (дизель)
2	10A HORN — Гудок
3	25A EFI MAIN — EFI, подогрев A/F, насос топлива
4	30A IG2 MAIN — Инжекторы, зажигание, приборы
5	50A RR A/C — Контроллер обогрева, задний кондиционер
6	25A SEAT-A/C LH — Обогрев и вентиляция сидений (до 2014)
7	20A RR S/HTR — Обогрев задних сидений (до 2014)
7	25A CDS FAN — Вентилятор конденсора (с 2014)
8	20A DEICER — Обогрев зоны щеток (до 2014)
8	20A RR S/HTR — Обогрев задних сидений (с 2014)
9	25A CDS FAN — Вентилятор конденсора (до 2014)
9	7,5A FR FOG — Передние противотуманки (с 2014)
10	30A TOW TAIL — Освещение прицепа (до 2014)
10	15A STOP — Стоп-сигналы, доп. стоп, контроллер тормозов, ABS, VSC, ECU, EFI, разъем прицепа (с 2014)
11	30A RR P/SEAT — Привод задних сидений
11	25A SEAT-A/C LH — Обогрев и вентиляция сидений (до 2014)
12	10A ALT-CDS — Конденсатор альтернатора (до 2014)
13	15A FR FOG — Передние противотуманные фары
14	5A SECURITY — Иммобилайзер, стоп-сигналы, доп. стоп, ABS, VSC, основной ECU, EFI, прицеп
15	25A SEAT-A/C RH — Обогрев и вентиляция сидений справа
16	15A STOP — Стоп-сигналы, доп. стоп, ABS, VSC, J/B ECU, EFI, прицеп
17	30A TOW BRK*1 — Освещение прицепа
17	7,5A PWR HTR*2 — Доп. обогреватель (до 2014)
18	50A RR AUTO A/C — Задний кондиционер (до 2014)
19	50A PTC-1 — PTC-обогреватель
20	50A PTC-2 — PTC-обогреватель
21	50A PTC-3 — PTC-обогреватель
22	40A RH-J/B — Блок предохранителей в салоне (пассажирская сторона)
23	40A SUB BATT — Дополнительная батарея для буксировки
24	40A VGRS — Система VGRS рулевого управления
25	30A H-LP CLN — Очистка фар
26	30A DEFOG — Обогрев заднего стекла
27	60A AHC — Система AHC подвески
27	SUB-R/B (с 2014)
28	50A HTR — Передний кондиционер
29	30A PBD — Электропривод задней двери
30	150A LH-J/B — Основной ECU
31	180A ALT — Альтернатор
32	50A A/PUMP NO.1*1 — Воздушный насос №1
32	80A GLOW1*2 — Свечи накала
33	50А A/PUMP NO.2*1 — Воздушный насос №2
33	80A GLOW2 — Свечи накала
34	40A MAIN — Фары, DRL
35	50A ABS — ABS-система
36	50A ABS — ABS-система
37	30A ST — Запуск двигателя
38	7,5A IMB — Модуль кода, Smart Entry, GBS
39	5A AM2 — Основной ECU
40	7,5A DOME2 — Подсветка зеркал, потолок
41	5A ECU-B2 — Память положений водительского места
42	5A TEL — Мультимедиа (до 2014)
42	30A AMP 2 — Аудиосистема (с 2014)
43	7,5A RSE — Задняя развлекательная система
44	30A TOWING — Буксировка, оборудование прицепа
45	25A DOOR NO.2 — Основной ECU
46	20A STR LOCK — Блокировка руля
47	15A TURN-HAZ — Поворотники, счетчик, боковые повторители, задние сигналы, прицеп
48	20A EFI MAIN2*1 — Топливный насос
48	20A F/PUMP*2 — Насос топлива
49	10A ETCS — Система впрыска топлива
50	5A IC-ALT — Зарядка альтернатора
51	30A AMP — Аудиосистема и радио
52	10A RAD NO.1 — Навигация, радио, DSS2
53	5A ECU-B1 — Блокировка, Smart Entry, потолок, датчик рысканья, телескоп руля, счетчик, бардачок, ECU интерфейс, датчик руля, VGRS
54	5A DOME1 — Пороговые огни, часы
55	15A HEAD LH — Дальний свет левая фара
56	15A HEAD LL — Ближний свет левая фара, корректор
57	15A INJ — Инжекторы, зажигание
58	5A MET — Приборная панель
59	10A IGN — SRS, ECU интерфейс, Smart Entry, ABS, VSC, блокировка руля, GBS
60	15A HEAD RH — Дальний свет правая фара
61	15A HEAD RL — Ближний свет правая фара
62	7,5A EFI NO.2 — AFM, EVP VSV, O2 SSR, AI DRIVER, AI EX VSV, ACIS VSV
63	7,5A RR A/C NO.2 — Задний кондиционер
64	7,5A EFI NO.3*2 — EGR E-VRV B2, D-THROT SOL B2
65	5A DEF NO.2 — Обогрев зеркал
66	5A DRL — Дневные ходовые огни

*1 — Для бензиновых версий Lexus LX 570
*2 — Для дизельных версий

Реле в блоке

Реле обогрева заднего стекла
Реле дополнительной АКБ
Габариты прицепа
Реле цепей зажигания
Реле №2 впрыска
Реле топливного насоса (бензин)
Реле иммобилайзера
Реле противотуманок
Реле доп. обогревателя №1
Реле блокировки запуска
Реле вентилятора кондиционера
Реле обогревателя
Реле стоп-сигналов
Реле компрессора кондиционера
Реле обогрева лобового стекла
Реле обогревателя
Реле стартера
Реле дальнего света
Реле ближнего света
Реле подвески

Вспомогательный блок

Диаграмма

Расшифровка

1	30A HWD1
2	30A TOW BRK — Тормозной контроллер прицепа
3	30A RR P/SEAT
4	7,5A PWR HTR
5	20A DEICER — Обогрев зоны щеток лобового стекла
6	10A ALT-CDS — Конденсатор альтернатора
7	5A SECURITY — Противоугонная система
8	25A SEAT A/C RH — Обогрев сидений справа
9	10A Al PMP HTR — Подогрев топлива
10	30A TOW TAIL — Освещение прицепа
11	30A HWD2
