Предохранители и реле Kia Cerato 4 поколения: модель выпускалась в 2019–2024 годах под кодом BD и распространялась глобально. В США, Европе и ряде регионов известна как Kia Forte или Kia K3. В этой статье мы разберем расположение блоков предохранителей и реле для Kia Cerato 4 (BD), включая детальные схемы, фото и назначение компонентов. Особое внимание уделим предохранителю прикуривателя и розеток питания в Kia Forte K3.
Конфигурация блоков предохранителей и реле, а также функции их элементов могут варьироваться в зависимости от года производства, комплектации и электрических опций вашего Kia Cerato BD.
Расположение блока предохранителей в салоне Kia Cerato 4
Блок с предохранителями в интерьере автомобиля размещен в нижней секции торпедо, со стороны водителя (слева).

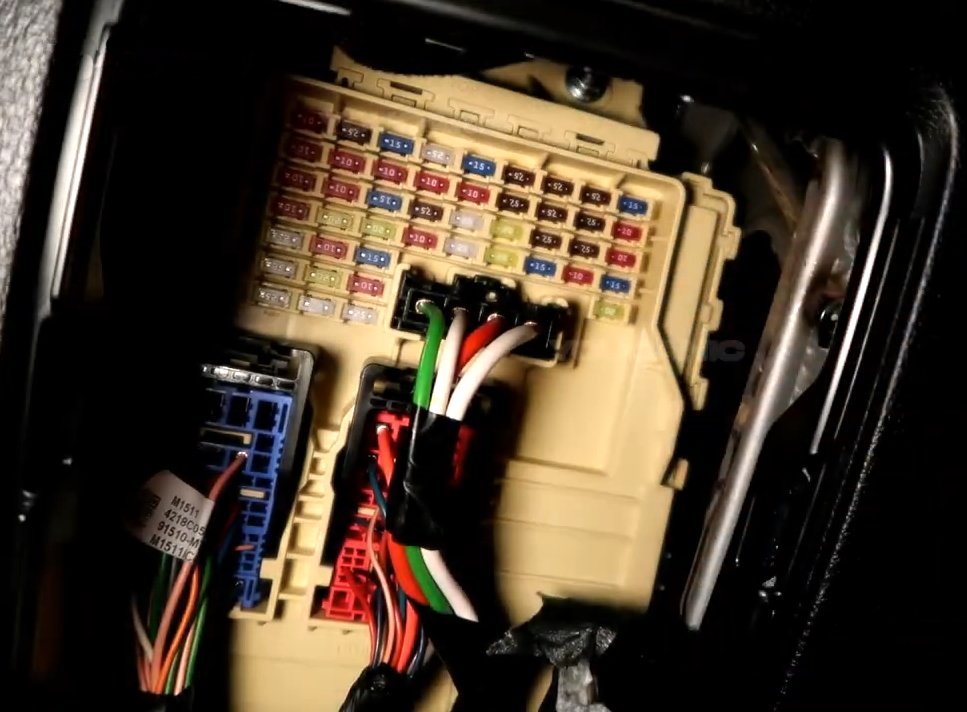

Чтобы получить доступ к блоку предохранителей салона в Kia Forte, снимите пластиковую крышку. Внешний вид блока будет примерно таким, как на фото ниже (схема реле и предохранителей Kia K3).
Всегда проверяйте функции предохранителей и реле по схемам на внутренней стороне крышки блока для вашей модели Kia Cerato 4 поколения.

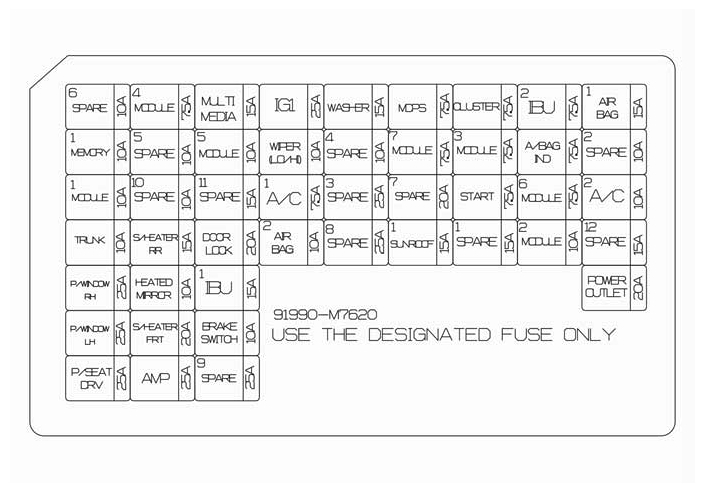

Схема блока предохранителей в салоне Kia Cerato BD
Расшифровка предохранителей и реле салонного блока
| MEMORY 1 | 10А Модуль драйвера IMS (интегрированная система памяти), модуль управления кондиционером, комбинация приборов |
| MODULE 1 | 10А Переключатель блокировки ключа, разъем канала передачи данных, аварийный выключатель, внешняя ручка электронного ключа водителя/пассажира, блок реле ICM (модуль интегральной схемы) (реле складывания/раскладывания наружных зеркал) |
| TRUNK | 10A Реле багажника |
| POWER WINDOW RH | 25A Реле правой ручки стеклоподъемника |
| POWER WINDOW LH | 25A Реле левой ручки электрического стеклоподъемника, модуль электрического стеклоподъемника безопасности водителя |
| POWER SEAT DRIVER | 25A Ручной переключатель сиденья водителя |
| MODULE 4 | 7,5A Блок помощи при удержании полосы движения, IBU (интегрированный блок управления кузовом), блок помощи при лобовом столкновении, блок предупреждения о столкновении в «слепой» зоне, левая сторона рукоятки/правая сторона рукоятки |
| SEAT HEATER REAR | 15A Модуль управления подогревом задних сидений |
| HEATED MIRROR | 10A Наружное зеркало с электроприводом водителя/пассажира, модуль управления кондиционером, ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей) |
| SEAT HEATER FRONT | 20A Модуль управления подогревом передних сидений, Модуль управления передним сиденьем с вентиляцией воздуха |
| AMP | 25A AMP (Усилитель) |
| MULTI MEDIA | 15A Головное устройство аудио/ видео и навигации |
| MODULE 5 | 10A Переключатель аварийной панели, передняя фара, левая сторона/правая ручка, индикатор рычага переключения автоматической коробки передач, электрохромное зеркало, головное устройство аудио/видео и навигации, модуль управления кондиционером, модуль управления подогревом задних сидений, модуль управления подогревом передних сидений, передний Модуль управления сиденьем с вентиляцией воздуха |
| DOOR LOCK | 20A Реле блокировки/ разблокировки двери, блок реле ICM (модуль интегральной схемы) (реле двухоборотной разблокировки) |
| IBU 1 | 15A IBU (интегрированный блок управления телом) |
| BRAKE SWITCH | 10A IBU (интегрированный блок управления кузовным оборудованием), выключатель стоп-сигналов |
| IG1 | 25A Распределительный блок в моторном отсеке (предохранитель — ABS 3, ECU 5, SENSOR 4, TCU 2) |
| WIPER (LO/HI) | 10A Распределительный блок в моторном отсеке (реле переднего стеклоочистителя (низкая передача), электродвигатель переднего стеклоочистителя, ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей), IBU (интегрированный блок управления кузовным оборудованием) |
| AIR CONDITIONER1 | 7,5A Распределительный блок в моторном отсеке (вентилятор, обогреватель PTC), модуль управления кондиционером |
| AIR BAG 2 | 10A Модуль управления SRS (дополнительная система пассивной безопасности) |
| WASHER | 15A Многофункциональный переключатель |
| MDPS | 7,5A Блок MDPS (усилитель рулевого управления с электроприводом) |
| MODULE 7 | 7,5A Модуль управления подогревом задних сидений, Модуль управления подогревом передних сидений, Модуль управления передним сиденьем с вентиляцией воздуха |
| SUNROOF 1 | 15A Люк Мотор |
| CLUSTER | 7,5A Приборный щиток |
| MODULE 3 | 7,5A Переключатель спортивного режима, переключатель стоп-сигналов |
| START | 7,5A Блок реле ICM (модуль интегральной схемы) (реле охранной сигнализации), переключатель диапазонов коробки передач, IBU (интегрированный блок управления кузовным оборудованием), ECM (модуль управления двигателем)/PCM (модуль управления силовой передачей), распределительный блок в моторном отсеке (пуск) |
| IBU 2 | 7,5A IBU (интегрированный блок управления телом) |
| AIR BAG INDICATOR | 7,5A Комбинация приборов, модуль управления кондиционером |
| MODULE 6 | 7,5A IBU (интегрированный блок управления телом) |
| MODULE 2 | 10A Головное устройство аудио/видео и навигации, IBU (интегрированный блок управления кузовным оборудованием), заднее зарядное устройство USB, беспроводное зарядное устройство, AMP (усилитель), выключатель питания наружного зеркала, распределительный блок в моторном отсеке (розетка) |
| AIR BAG 1 | 15A Модуль управления SRS (дополнительная система пассивной безопасности), датчик обнаружения пассажира |
| AIR CONDITIONER 2 | 10A Распределительный блок в моторном отсеке (реле вентилятора), модуль управления кондиционером, резистор вентилятора, двигатель вентилятора |
| POWER OUTLET | 20А Прикуриватель |
Предохранители прикуривателя и дополнительных розеток в Kia Cerato 4 расположены в салонном блоке (см. «POWER OUTLET» — прикуриватель), а также в моторном блоке («POWER OUTLET 2» — передняя розетка, «POWER OUTLET 1» — реле розетки). Это ключевые элементы для диагностики проблем с питанием в Kia Forte или K3.
Блок предохранителей в моторном отсеке Kia Cerato 4

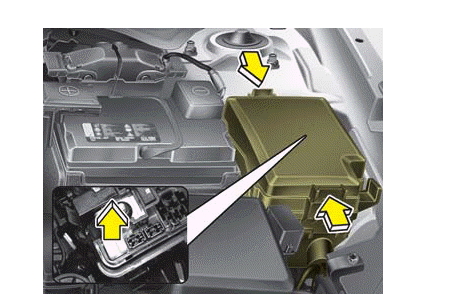

Основной блок реле и предохранителей под капотом находится в моторном компартменте слева от двигателя.

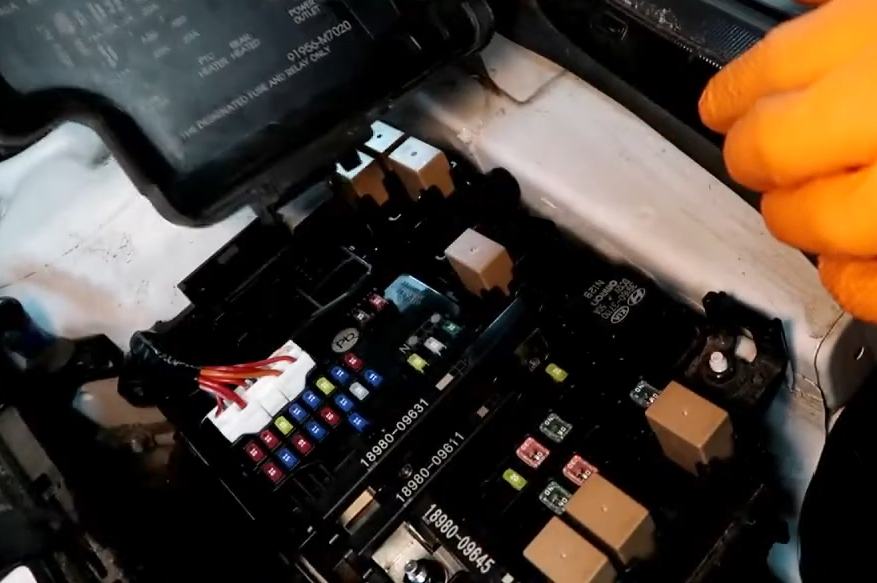

Фото — пример расположения моторного блока

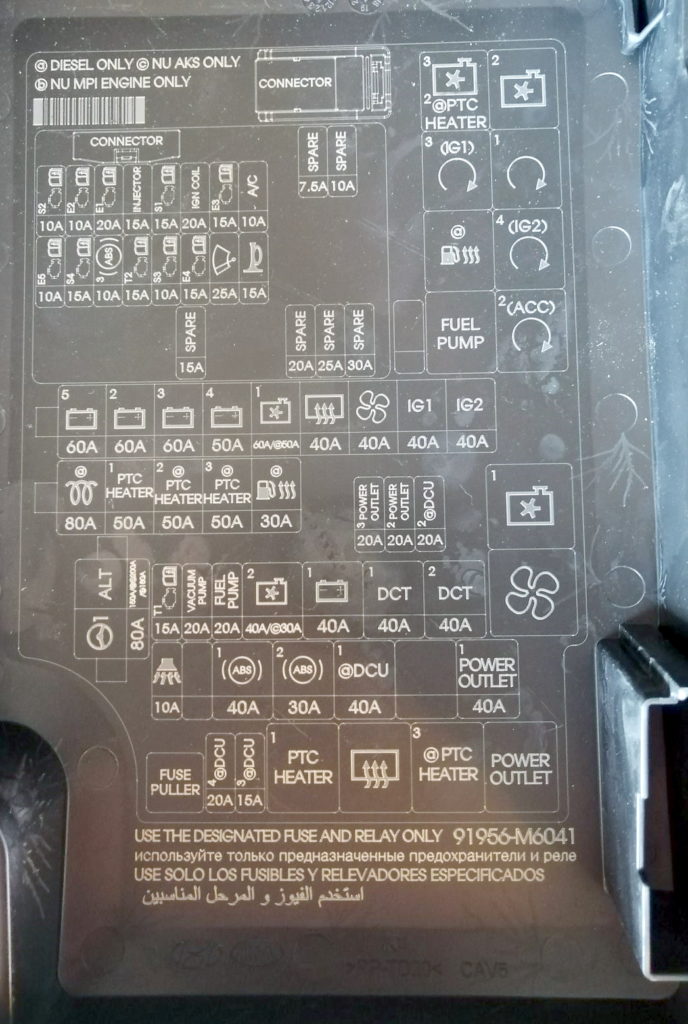

Пример схемы с крышки моторного блока предохранителей Kia Cerato

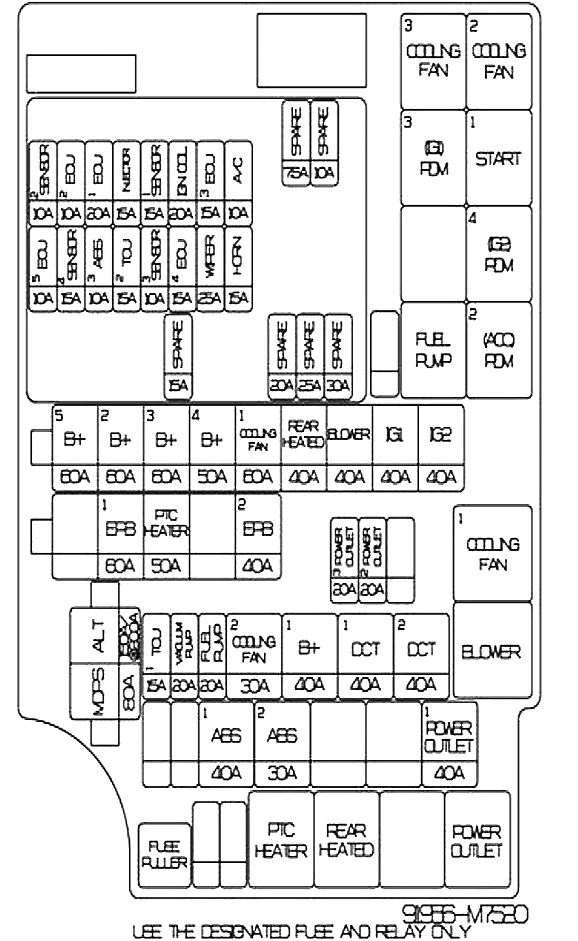

Схема моторного блока предохранителей и реле
Описание компонентов моторного блока для Kia Cerato 4 (BD, Forte, K3)
| ALTERNATOR | 150/200А Предохранитель: ОХРАННАЯ СИГНАЛИЗАЦИЯ, ABS1, ABS2, РОЗЕТКА ПИТАНИЯ 1, Генератор переменного тока. |
| MDPS | 80А Блок MDPS (усилитель рулевого управления с электроприводом) |
| BATTERY 5 | 60А Предохранитель: ECU3, A/CON, ECU4, стеклоочиститель, звуковой сигнал, реле управления двигателем |
| BATTERY 2 | 60А Распределительный блок приборной панели |
| BATTERY 3 | 60А Распределительный блок приборной панели |
| BATTERY 4 | 50А Распределительный блок панели приборов (предохранители: БАГАЖНИК, ПРАВЫЙ ЭЛЕКТРОПРИВОД СТЕКЛО, ЛЕВЫЙ ЭЛЕКТРОПРИВОД СТЕКЛО, ЭЛЕКТРОПРИВОД СИДЕНЬЯ ВОДИТЕЛЯ, ПЕРЕДНИЙ ОБОГРЕВ СИДЕНЬЯ, AMP, ЛЮК1) |
| COOLING FAN 1 | 60А Реле ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА 1 |
| REAR HEATED | 40А Реле ЗАДНЕГО ПОДОГРЕВА |
| BLOWER | 40А Реле вентилятора |
| IG1 | 40А Выключатель зажигания, реле PDM 3 (IG1), реле PDM 2 (ACC) |
| IG2 | 40А Замок зажигания, реле START, реле PDM 4 (IG2) |
| VACUUM PUMP | 20А Вакуумный насос |
| EPB 1 | 60А EPB (электронный стояночный тормоз) |
| PTC HEATER | 50А PTC Реле НАГРЕВАТЕЛЯ |
| EPB 2 | 40А EPB (электронный стояночный тормоз) |
| POWER OUTLET 3 | 20А Передняя розетка |
| POWER OUTLET 2 | 20А Передняя розетка |
| TCU 1 | 15А TCM (Модуль управления коробкой передач) |
| FUEL PUMP | 20А Реле топливного насоса |
| COOLING FAN 2 | 30А Реле ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА 3, Реле ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА 2 |
| BATTERY 1 | 40А Соединительный блок панели приборов (РЕЛЕ ДОЛГОСРОЧНОЙ НАГРУЗКИ, Предохранитель: МОДУЛЬ1.ЗАДНИЙ ОБОГРЕВАТЕЛЬ СИДЕНЬЯ, ДВЕРНОЙ ЗАМОК, IBU1, ВЫКЛЮЧАТЕЛЬ ТОРМОЗА, ПОДУШКА БЕЗОПАСНОСТИ2) |
| DCT 1 | 40А TCM (Модуль управления коробкой передач) |
| DOT 2 | 40А TCM (Модуль управления коробкой передач) |
| ABS 1 | 40А Модуль управления ABS (антиблокировочная тормозная система), модуль управления ESC (электронная система стабилизации) |
| ABS 2 | 30А Модуль управления ABS (антиблокировочная тормозная система), модуль управления ESC (электронная система стабилизации) |
| POWER OUTLET 1 | 40А РОЗЕТКА ПИТАНИЯ Реле |
| SENSOR 2 | 10А Бензин 2.0 MPI: Электромагнитный клапан управления продувкой, Электромагнитный клапан регулируемого впуска, Реле ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА 3, Реле ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА 2, Масляный регулирующий клапан №1/№2, Реле кондиционера, CCV, Датчик расхода воздуха, OCV №3 |
| Бензин 1.6 T-GDi: Масляный регулирующий клапан №1/№2, CCV, реле вентилятора охлаждения 1, PCSV, RCV | |
| ECU 2 | 10А Бензин 1.6 T-GDi: ECM (блок управления двигателем) |
| Бензин 2.0 MPI: PCM (Модуль управления силовым агрегатом) | |
| ECU 1 | 20А Бензин 1.6 T-GDi: ECM (блок управления двигателем) |
| Бензин 2.0 MPI: PCM (Модуль управления силовым агрегатом) | |
| INJECTOR | 15А Бензин 2.0 MPI: ИНЖЕКТОР №1~#4 |
| SENSOR 1 | 15А Бензин 1.6 T-GDi: Датчик кислорода (ВВЕРХ/Вниз) |
| Бензин 2.0 MPI: Датчик кислорода (вверх/вниз) | |
| IGNITION COIL | 20А Бензин 1.6 T-GDI, Бензин 2.0 MPI: Катушки зажигания №1~#4 |
| ECU 3 | 15А Бензин 1.6 T-GDi: ECM (блок управления двигателем) |
| Бензин 2.0 MPI: PCM (Модуль управления силовым агрегатом) | |
| AIRC ONDITIONER | 10А Реле кондиционера |
| ECU 5 | 10А Бензин 1.6 T-GDi: ECM (блок управления двигателем) |
| Бензин 2.0 MPI: PCM (Модуль управления силовым агрегатом) | |
| SENSOR 4 | 15А Бензиновый 1.6 T-GDi: электрический вакуумный насос |
| ABS 3 | 10А Модуль управления ABS (антиблокировочная тормозная система)/ESC (электронная система стабилизации), EPB (электронный стояночный тормоз) |
| TCU 2 | 15А Бензин 2.0 MPI: Переключатель диапазонов коробки передач |
| Бензин 1.6 T-GDi: Переключатель диапазонов коробки передач, TCM (модуль управления коробкой передач) | |
| SENSOR 3 | 10А Реле топливного насоса |
| ECU 4 | 15А Бензин 1.6 T-GDi: ECM (блок управления двигателем) |
| Бензин 2.0 MPI: PCM (Модуль управления силовым агрегатом) | |
| WIPER | 25А Реле стеклоочистителя |
| HORN | 15А Реле звукового сигнала |
К положительному выводу аккумулятора подключается основной силовой предохранитель большой мощности для защиты всей электрической системы Kia Cerato 4.
Это полное руководство по предохранителям и реле для Kia Cerato 4 поколения (BD, Forte, K3). Если у вас есть идеи по улучшению статьи — поделитесь в комментариях!
