Схема и расположение предохранителей и реле Renault Logan 2

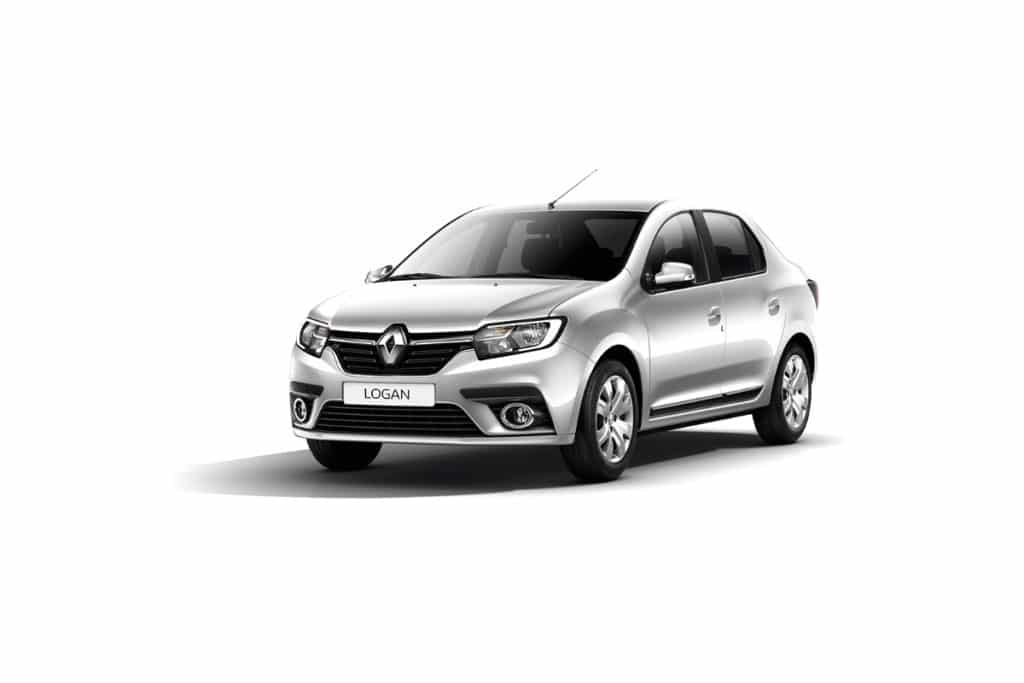

Renault Logan 2 поколения – это доступный автомобиль в бюджетном сегменте. В европейских странах он также выпускается как Dacia Logan 2. Модель доступна в кузовах седан и универсал. Производство велось в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 годах и продолжается до сих пор. За этот период Renault Logan 2 подвергся обновлениям и рестайлингу. В этой статье мы разберем расположение блоков предохранителей и реле в Renault Logan 2, предоставим фото, схемы с расшифровкой функций элементов, а также инструкцию по замене предохранителя прикуривателя Renault Logan 2.

Важно отметить, что число и размещение предохранителей с реле в блоках может варьироваться в зависимости от уровня комплектации и года выпуска Renault Logan 2, поэтому данные могут не полностью совпадать с вашей версией.

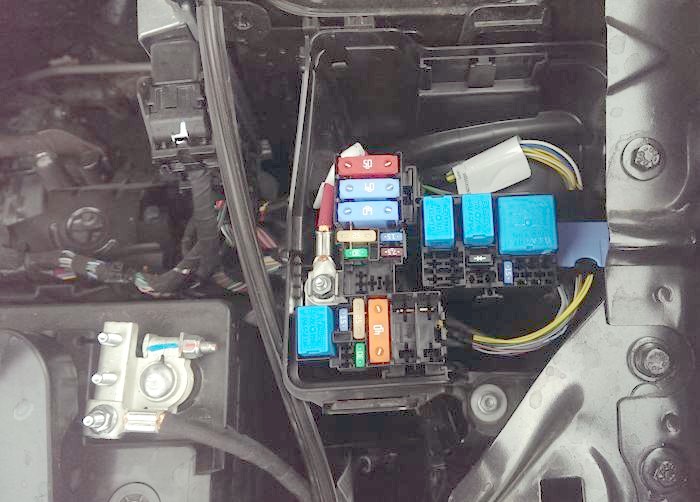

Блок предохранителей под капотом Renault Logan 2

Основной монтажный блок расположен слева от двигателя, вблизи аккумуляторной батареи, и защищен защитной пластиковой крышкой.

Схема блока предохранителей под капотом Renault Logan 2

Расшифровка элементов

Клемма аккумулятора
Диод компрессора кондиционера

Ef1	40А Правый элемент обогрева ветрового стекла
Ef2	40А Левый элемент обогрева ветрового стекла
Ef3	50А ABS/ESP
Ef4	60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5	60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39
Ef6	30А ABS/ESP
Ef7	30А Обогрев заднего стекла и зеркал
Ef8	15А Противотуманные фары передние
Ef9	15А Обогрев сидений
Ef10	15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора (комплектация без кондиционера )
Ef11	25А Предохранитель для реле системы управления двигателем
Ef12	40А Электро вентилятор системы охлаждения
Ef13	15А Система управления двигателем
Er1	35А Реле левого обогрева стекла
Er2	35А Реле правого обогрева стекла
Er3	20А Реле топливного насоса
Er4	20А Реле компрессора кондиционера или первой скорости электро вентилятора (в зависимости от комплектации)
Er5	35А Реле управления двигателем

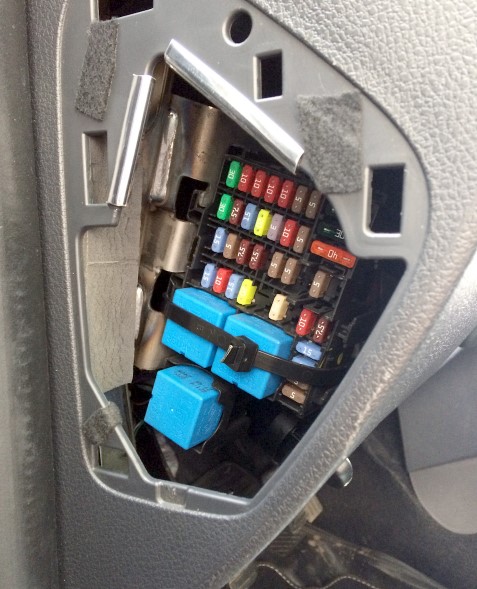

Блок предохранителей в салоне Renault Logan 2

Аналогично первому поколению, этот блок размещен на торце приборной панели слева от водителя.

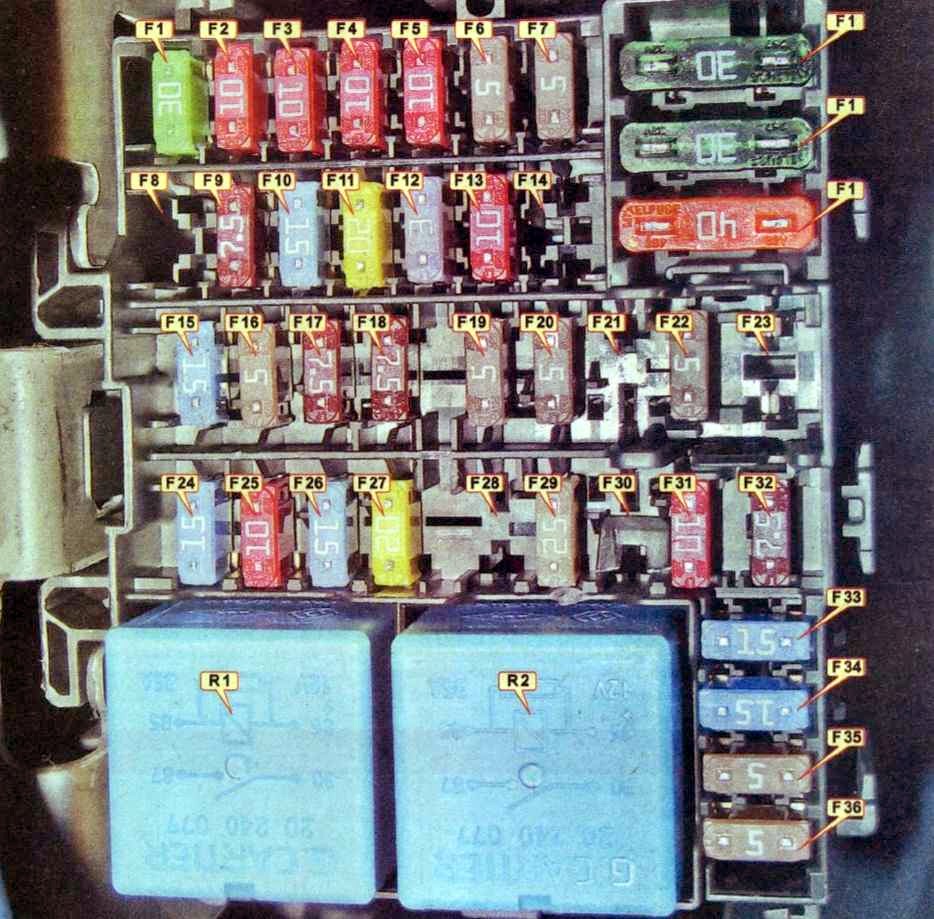

Схема блока предохранителей в салоне Renault Logan 2

Назначение предохранителей и реле

F1	30А электро стекло подъемники передние
F2	10А дальний свет левая фара
F3	10А дальний свет правая фара
F4	10А ближний свет левая фара
F5	10А дальний свет правая фара
F6	5А задние габариты, подсветка номера, подсветка
F7	5А передние габариты
F8	30А электро стекло подъемники задние
F9	7,5А задний противотуманный фонарь
F10	15А звуковой сигнал
F11	20А центральный замок
F12	3А ABS/ESP
F13	10А освещение салона, климатическая установка
F14	5А датчик угла поворота руля
F15	15А стекло омыватель, парковочный радар, фонарь заднего хода
F16	5А аудиосистема, обогрев стекла, ограничитель скорости
F17	7,5А ДХО
F18	7,5А стоп сигнал
F19	5А система управления
F20	5А подушки безопасности
F21	7,5А лампы заднего хода, блок управления АМТ
F22	5А электро насос гидроусилителя рулевого управления
F23	резерв
F24	15А указатель поворота
F25	10А противоугонная система
F26	15А блок управления электрооборудованием
F27	20А подрулевые выключатели (вход на ближний свет)
F28	резерв
F29	25А подрулевые выключатели (вход на дальний свет)
F30	резерв
F31	10A щиток приборов
F32	7.5A аудиосистема
F33	15A прикуриватель
F34	15A диагностический разъем
F35	5A обогрев наружных зеркал
F36	5A привод зеркал
F37	30A стартер
F38	30A стеклоочиститель
F39	40A кондиционер
R1	35A реле кондиционера
R2	35A реле заднего обогрева стекла
