Haval H6 третьего поколения производился в период с 2020 по 2028 год, включая различные версии после рестайлинга. В данной публикации мы подробно разберем расположение и расшифровку предохранителей и реле для Haval H6, представим актуальные схемы блоков и фотоинструкции по их обслуживанию. Также вы узнаете, какой именно предохранитель отвечает за работу прикуривателя и розеток в салоне.
Важно: конфигурация блоков предохранителей и реле может отличаться в зависимости от года выпуска автомобиля, типа двигателя и комплектации. Всегда сверяйтесь с мануалом вашего авто.
Салонный блок предохранителей
Внутри машины Haval H6 основной монтажный блок с предохранителями находится в нижней части водительской панели управления. Чтобы получить доступ к электрике, необходимо демонтировать перчаточный ящик (бардачок).
Фотография расположения блока в салоне

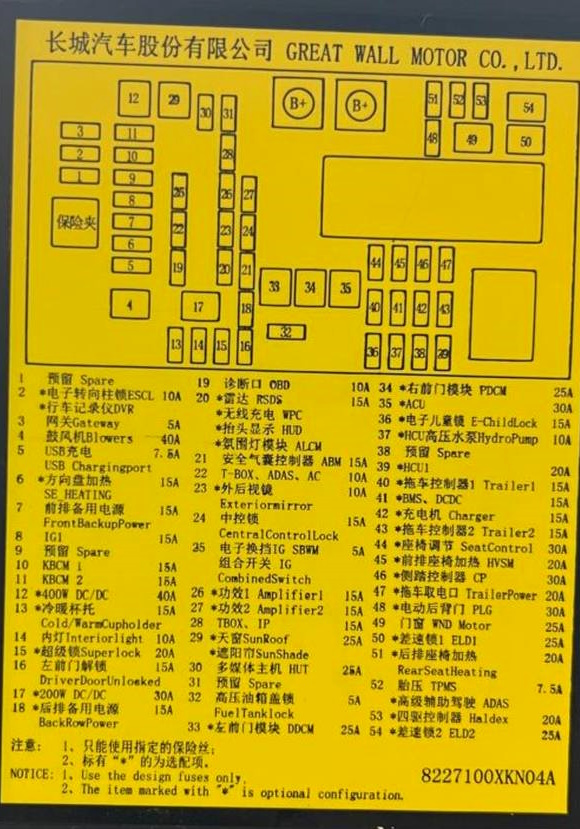

Рекомендуем при поиске неисправности проверять актуальную схему предохранителей, нанесенную на внутреннюю сторону защитной крышки блока.
Схема предохранителей Haval H6
Расшифровка обозначений
| F101 | Зарезервировано |
| F102 | 10A Электронный селектор АКПП, видеорегистратор, датчики дождя и света, Bluetooth-модуль |
| F103 | 5A Шлюз системы, подрулевые переключатели, ароматизатор воздуха |
| F104 | 40A Вентилятор печки / системы охлаждения |
| F105 | 7,5A USB-порт с опцией зарядки гаджетов |
| F106 | 15A Подогрев рулевого колеса |
| F107 | 15A Гнездо прикуривателя (передний ряд) |
| F108 | 15A Питание блока электроники передней части салона |
| F109 | Зарезервировано |
| F110 | 15A Блок КВСМ-1 |
| F111 | 15A Блок КВСМ-2 |
| F112 | 40A Преобразователь напряжения 400Вт, панель приборов, мультимедиа система, основной дисплей |
| F113 | 15А Охлаждение/подогрев подстаканника / 7.5A Система контроля слепых зон |
| F114 | 10A Салонное освещение |
| F115 | 20А Блок центрального замка |
| F116 | Зарезервировано |
| F117 | 30A Инвертор (200 Вт) |
| F118 | 15A Задняя розетка питания |
| F119 | 10A Разъем OBD (диагностика) |
| F120 | 15A Беспроводная зарядка для телефона, фоновая подсветка, радар слепых зон |
| F121 | 15A Блок управления AIRBAG |
| F122 | 10A T-BOX, центральный переключатель, зеркало с автозатемнением |
| F123 | 10A Боковые зеркала заднего вида |
| F124 | 15A Центральный замок |
| F125 | 5A Электронный рычаг передач, радар парковки, блок багажника |
| F126 | 15А Усилитель аудиосистемы 1 |
| F127 | 15А Усилитель аудиосистемы 2 |
| F128 | 15А Блок T-BOX, панель приборов |
| F129 | 25А Панорамная крыша, солнцезащитная шторка |
| F130 | 25А Основной медиа-центр |
| F131 | 15A Дисплей мультимедиа |
| F132 | 5А Замок лючка бензобака |
| F133 | 25A Стеклоподъемники (водительская сторона) |
| F134 | 25A Стеклоподъемники (пассажирская сторона) |
| F135 | 30А ACU, электропривод крышки багажника |
| F136 | 15A Замок «детская безопасность» |
| F137 | 10A Водяной насос HCU |
| F138 | 10A Блок климат-контроля (кондиционер) |
| F139 | Зарезервировано |
| F140 | 15A Модуль прицепа / задняя дверь |
| F141 | Зарезервировано |
| F142 | 15A Зарядное устройство |
| F143 | 15A Блок управления сцепкой прицепа |
| F144 | 30A Сервоприводы сидений |
| F145 | 20A Подогрев передних кресел |
| F146 | 30A Педальный узел управление |
| F147 | 20A Система интеллектуального вождения (Level 2) |
| F148 | 30A Система полного привода / Электропривод багажника |
| F149 | 25A Стеклоподъемники дверей |
| F150 | 25A Система блокировки дифференциала |
| F151 | 20A Обогрев задних сидений |
| F152 | 7,5A Контроль давления шин, автопарковщик |
| F153 | 20A ЭБУ полного привода |
| F154 | 25A Блокировка дифференциала / Замки |
Для питания прикуривателя проверяйте предохранители под маркировкой 118 и 120.
Расположение предохранителей под капотом
Основной силовой блок предохранителей и реле Haval H6 находится в моторном отсеке. Он закреплен слева от аккумулятора в защитном корпусе.
Общий вид моторного блока Хавал
Схема подкапотного блока
Таблица номиналов предохранителей и реле
| B1 | 125A Питание салонного блока |
| B2 | 100A Вентилятор радиатора охлаждения |
| ВЗ | 100A Электроусилитель руля EPS |
| В4 | 60А Насос системы охлаждения двигателя |
| В7 | 350А Стартерно-генераторная установка |
| F1 | 15A Главное реле питания 2 |
| F2 | 15A Главное реле питания 3 |
| F3 | 15/20A Сигнал (клаксон) |
| F4 | 20A Стеклоочистители (дворники) |
| F5 | 15A Насос омывателя лобового стекла |
| F6 | 15A Компрессор кондиционера / насос отопителя |
| F7 | 10A Главное реле 1 |
| F8 | 20A Силовое реле 4 |
| F201 | 25A Блок управления интеллектуальными системами |
| F202 | 30A Электропривод очистителей лобового стекла |
| F203 | 15A ЭБУ автоматической трансмиссии |
| F204 | Зарезервировано |
| F205 | 25A Инвертор напряжения |
| F206 | 30A Питание прицепа (розетка №1) |
| F207 | 30A Питание прицепа (розетка №2) |
| F208 | 25A Блок управления электроникой (4) |
| F209 | Зарезервировано |
| F210 | 15A Постоянное питание блока ЕСМ |
| F211 | 30A Блок интеллектуального управления 1 |
| F212 | 30A Стартер двигателя |
| F213 | Зарезервировано |
| F214 | 15A Управление муфтой переднего моста |
| F215 | 40A Блок ESP 1 |
| F216 | 40А Блок ESP 2 |
| F217 | Зарезервировано |
| F218 | 30A Питание (12 В) оборудования на крыше |
| F219 | 20А Электро-вакуумный насос |
| F220 | Зарезервировано |
| F221 | Зарезервировано |
| F222 | Зарезервировано |
| F223 | 30A Интеллектуальный блок управления 3 |
| F224 | Зарезервировано |
| F225 | Зарезервировано |
| F226 | 10A Реле IG1 Электронного блока управления |
| F227 | Зарезервировано |
| F228 | 5A Датчик статуса запуска двигателя |
| F229-F237 | Зарезервировано |
| F401 | 10A Подогрев форсунок стеклоомывателя |
| F402-F406 | Зарезервировано |
| R201-R204 | Зарезервировано |
| R205 | Реле трансмиссии |
| R206 | Реле прицепа / Реле вакуумной системы |
| R207 | Реле запуска (стартера) |
| R208 | Реле инвертора или высокой скорости вентилятора |
| R209 | Реле питания потолочного оборудования / Реле низких оборотов вентилятора |
| R210 | Реле отключения полного привода / Обогрев лобового стекла (лево) |
| R211 | Реле активации полного привода / Обогрев лобового стекла (право) |
Обратите внимание: в некоторых комплектациях Haval H6 дополнительный блок предохранителей может быть размещен в багажном отделении.
