Внедорожник Haval H3 реализуется на рынке с 2023 по 2029 год. Данная модель также известна автолюбителям под названиями Haval Cool Dog и Haval Kugou. В этом материале представлено подробное руководство по техническому обслуживанию электрооборудования: мы разберем назначение всех предохранителей и реле, предоставим детальные схемы расположения блоков и фото их исполнения. Отдельно укажем, какой предохранитель отвечает за прикуриватель в Хавал H3.
Обратите внимание, что комплектация и расположение реле, а также количество предохранителей могут меняться в зависимости от года выпуска автомобиля, типа двигателя и уровня оснащения конкретной версии Хавал H3.
Салонный блок предохранителей
Основной монтажный блок в салоне Haval H3 скрыт в нижней части передней панели со стороны водительского кресла. Чтобы получить доступ к предохранителям, потребуется снять или откинуть перчаточный ящик (бардачок).

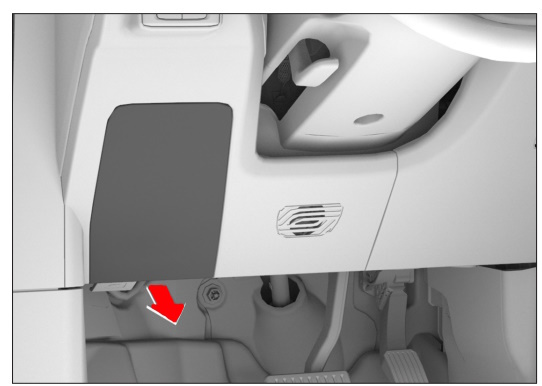

Пример доступа к блоку
Всегда уточняйте актуальную схему, нанесенную на внутреннюю сторону защитной крышки предохранителей.
Схема расположения предохранителей
Расшифровка номиналов и назначения
| F101 | Резерв |
| F102 | 10A Электронный переключатель скоростей, регистратор, датчик дождя, модуль Bluetooth |
| F103 | 5A Шлюз, компоненты переключателей, ароматизатор воздуха |
| F104 | 40A Вентилятор охлаждения |
| F105 | 7,5A USB-разъем для зарядки устройств |
| F106 | 15A Подогрев рулевого колеса |
| F107 | 15A Питание прикуривателя (передний ряд) |
| F108 | 15A Питание салона IG1 |
| F109 | Резерв |
| F110 | 15A Блок КВСМ-1 |
| F111 | 15A Блок КВСМ-2 |
| F112 | 40A Преобразователь, приборная панель, мультимедиа |
| F113 | 15А Охлаждение/нагрев подстаканника, 7.5A Мониторинг слепых зон |
| F114 | 10A Внутреннее освещение |
| F115 | 20А Центральный замок |
| F116 | Резерв |
| F117 | 30A Инвертор (200 Вт) |
| F118 | 15A Розетка заднего ряда (прикуриватель 2) |
| F119 | 10A OBD разъем диагностики |
| F120 | 15A Беспроводная зарядка, атмосферная подсветка |
| F121 | 15A Подушки безопасности |
| F122 | 10A Блок Т-ВОХ, умное зеркало |
| F123 | 10A Наружные зеркала |
| F124 | 15A Центральный замок |
| F125 | 5A Селектор КПП, задний радар |
| F126 | 15А Усилитель аудиосистемы 1 |
| F127 | 15А Усилитель аудиосистемы 2 |
| F128 | 15А Блок T-BOX, приборная доска |
| F129 | 25А Люк, шторка крыши |
| F130 | 25А Мультимедиа |
| F131 | 15A Дисплей |
| F132 | 5А Замок лючка бензобака |
| F133 | 25A Стеклоподъемник левой передней двери |
| F134 | 25A Стеклоподъемник правой передней двери |
| F135 | 30А ACU, электропривод багажника |
| F136 | 15A Детский замок |
| F137 | 10A Водяной насос HCU |
| F138 | 10A Кондиционер |
| F139 | Резерв |
| F140 | 15A Прицеп / Электропривод багажника |
| F141 | Резерв |
| F142 | 15A Зарядное устройство |
| F143 | 15A Прицеп 2 |
| F144 | 30A Регулировка кресел |
| F145 | 20A Подогрев кресел |
| F146 | 30A Педальный узел |
| F147 | 20A Система интеллектуального управления L2 |
| F148 | 30A Полный привод, электропривод багажника |
| F149 | 25A Стеклоподъемники |
| F150 | 25A Блокировка дифференциала |
| F151 | 20A Подогрев задних сидений |
| F152 | 7,5A Датчик давления шин, автопарковка |
| F153 | 20A Полный привод |
| F154 | 25A Блокировка |
За работу гнезд прикуривателя отвечают предохранители под номерами 118 и 120.
Подкапотный отсек: блок предохранителей и реле
Основной силовой узел расположен под капотом, неподалеку от аккумуляторной батареи (с левой стороны по ходу движения).
Пример размещения на схеме

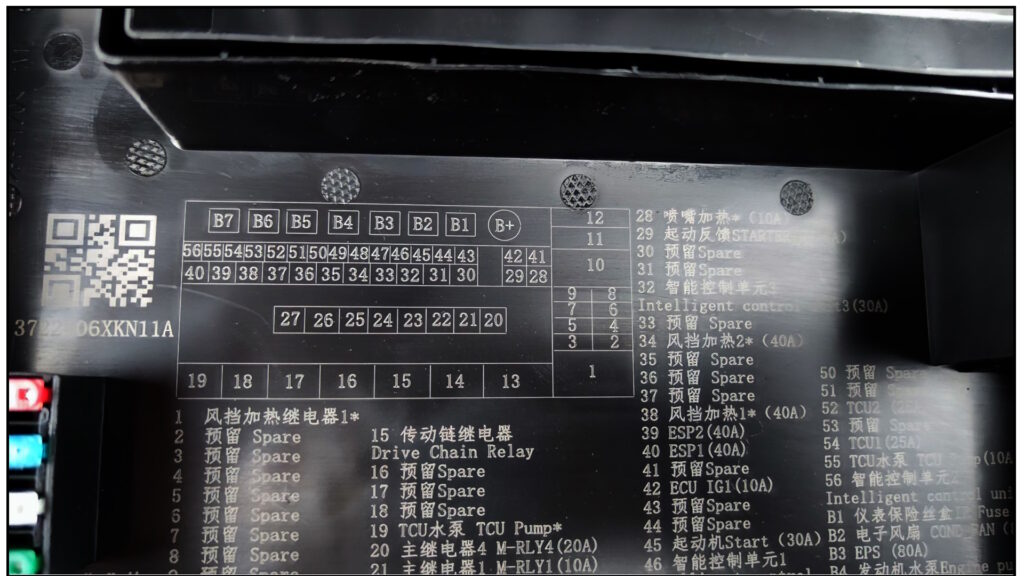

Вид подкапотного модуля
Схема силовых элементов
Таблица
| B1 | 125A Блок приборной панели |
| B2 | 100A Вентилятор радиатора |
| ВЗ | 100A Система EPS (усилитель руля) |
| В4 | 60А Водяной насос |
| В7 | 350А Генератор/стартер |
| F1 | 15A Реле главное 2 |
| F2 | 15A Реле главное 3 |
| F3 | 15/20A Звуковой сигнал |
| F4 | 20A Стеклоочистители |
| F5 | 15A Омыватель |
| F6 | 15A Компрессор кондиционера |
| F7 | 10A Главное реле 1 |
| F8 | 20A Главное реле 4 |
| F201 | 25A Блок управления |
| F202 | 30A Привод стеклоочистителя |
| F203 | 15A Блок АКПП |
| F204 | Резерв |
| F205 | 25A Питание инвертора |
| F206 | 30A Питание прицепа 1 |
| F207 | 30A Питание прицепа 2 |
| F208 | 25A Блок управления 4 |
| F209 | Резерв |
| F210 | 15A ЕСМ |
| F211 | 30A Блок управления 1 |
| F212 | 30A Стартер |
| F213 | Резерв |
| F214 | 15A Муфта переднего моста |
| F215 | 40A ESP1 |
| F216 | 40А ESP2 |
| F217 | Резерв |
| F218 | 30A Питание (потолок) |
| F219 | 20А Электронный вакуумный насос |
| F220-F225 | Резерв/Разное |
| F226 | 10A ЭБУ |
| F401 | 10A Обогрев форсунок стеклоомывателя |

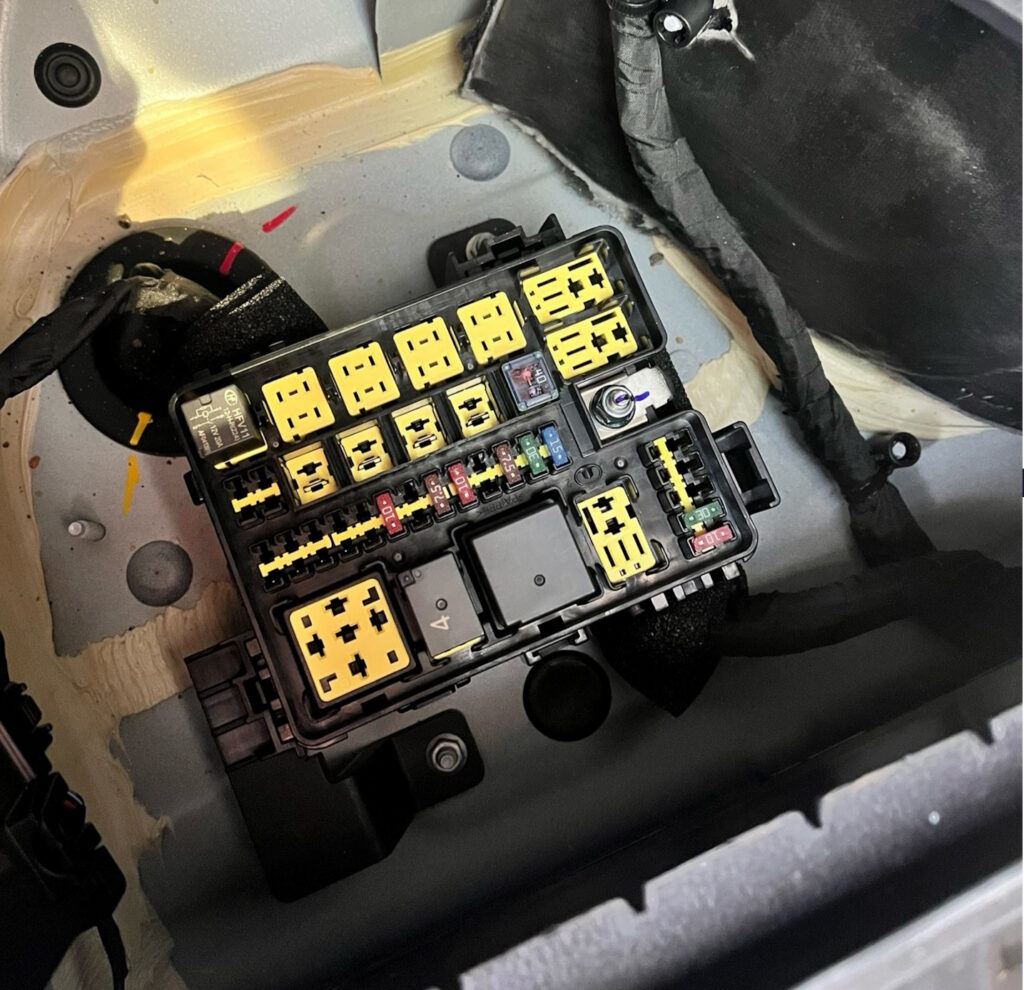

Багажный отсек: расположение блока
Дополнительный блок предохранителей расположен в левой боковой стенке багажного отделения.

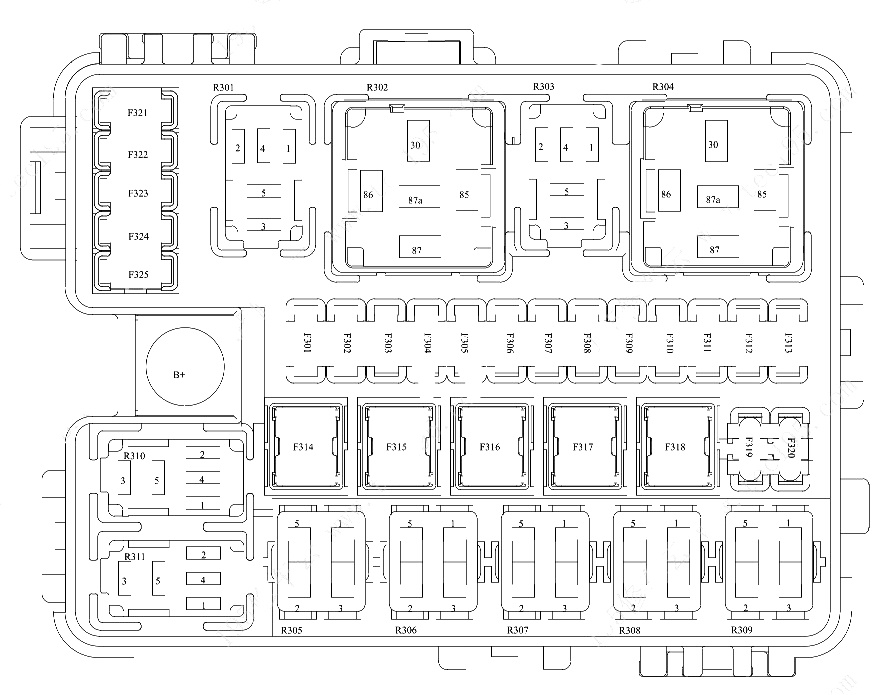

Схема багажного блока
Список предохранителей багажника
| F301 | 15A Масляный насос |
| F302 | 30A Блок управления задней дверью |
| F303 | 7,5A Задний фонарь |
| F306 | 7,5A Задний фонарь |
| F308 | 10A Задний стеклоочиститель |
| F313 | 5A Датчик открытия багажника (ножной) |
| F314 | 40A Обогрев заднего стекла |
| F321 | 10A Обогрев боковых зеркал |
| F322 | 30A Обогрев заднего стекла |
| R302 | Реле обогрева заднего стекла |
| R309 | Реле бензонасоса |
| R311 | Реле замка багажника |
