Схема блоков предохранителей Nissan Largo

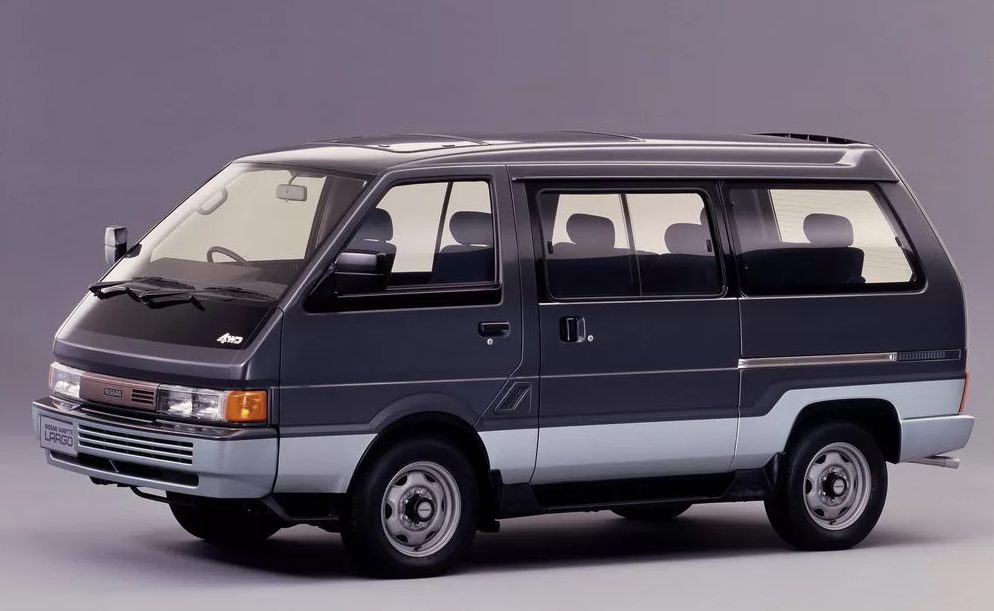

Nissan Largo — это вместительный минивэн, разработанный на базе платформы Nissan Vanette, но с удлиненной колесной базой и расширенным кузовом. Название модели происходит от английского слова «large», подчеркивающего его просторные габариты. За годы производства было выпущено несколько поколений Nissan Largo. В этой статье мы разберем расположение блоков предохранителей и реле Nissan Largo, а также дадим подробное описание и назначение элементов для моделей 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годов выпуска. Полезно для владельцев Nissan Largo, ищущих схемы предохранителей Nissan Largo, блоков реле и fuse box diagram.

Поскольку Nissan Largo выпускался в разных модификациях кузова, комплектациях и для различных рынков, универсальную схему предохранителей Nissan Largo с полным описанием предоставить сложно. Мы опишем наиболее распространенные варианты блоков предохранителей и реле для Nissan Largo.

Блок предохранителей и реле в салоне Nissan Largo

Этот блок расположен сбоку от рулевой колонки, за компактным ящичком, на обратной стороне которого обычно нанесена схема с расшифровкой предохранителей Nissan Largo и их назначением.

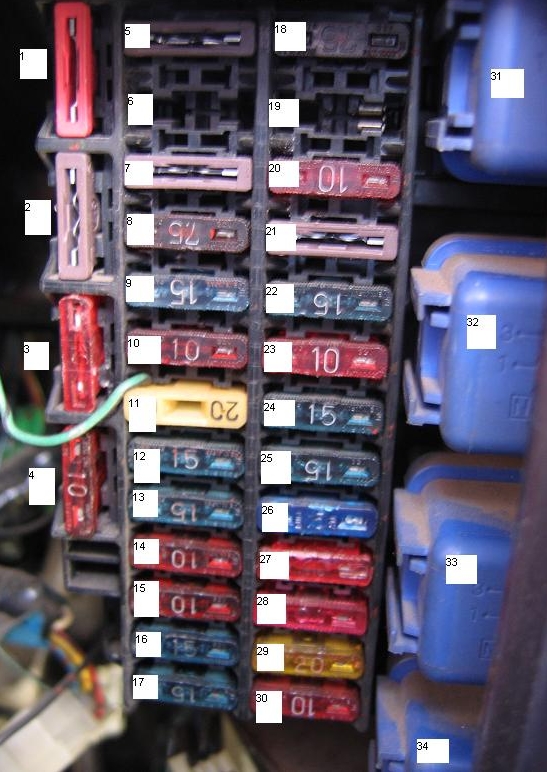

Фото блока предохранителей в салоне

Расшифровка предохранителей салонного блока Nissan Largo

1. 10А — Задняя шторка
2. 15А — Передняя шторка
3. 10А — Вентилятор радиатора
4. 10А — Вентилятор обогревателя
5. —
6. 10А — ЭБУ двигателя (ECU)
7. 10А — Стартер
8. 7,5А — Освещение салона
9. 15А — Стоп-сигналы
10. 10А — Розетка
11. 15А/ 20А — Прикуриватель
12. 15А — Передние противотуманные фары
13. 15А — Аварийная сигнализация
14. 10А — Габаритные огни
15. 10А — Указатели поворота
16. 15А — Обогрев заднего стекла
17. 15А — Обогрев заднего стекла
18. 7,5А — Панель приборов
19. —
20. 10А — Электронные компоненты
21. 15А — Топливный насос
22. 10А — Подушки безопасности
23. 10А — Кондиционер
24. 15А — Вентилятор переднего обогревателя
25. 15А — Вентилятор переднего обогревателя
26. 15А — Аудиосистема
27. 15А — Прикуриватель
28. 10А — Передние стеклоочистители
29. 20А — Задний стеклоочиститель, электрорегулировка зеркал
30. 10А — АКПП (трансмиссия)

Блоки предохранителей и реле под капотом Nissan Largo

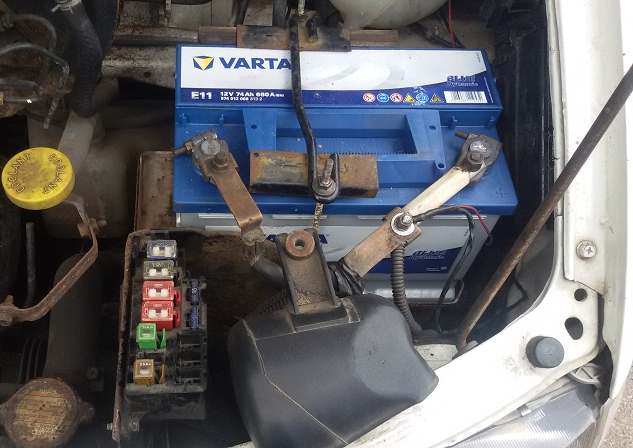

Под капотом, на правом крыле рядом с аккумулятором, размещены дополнительные блоки с предохранителями и реле Nissan Largo для моторного отсека.

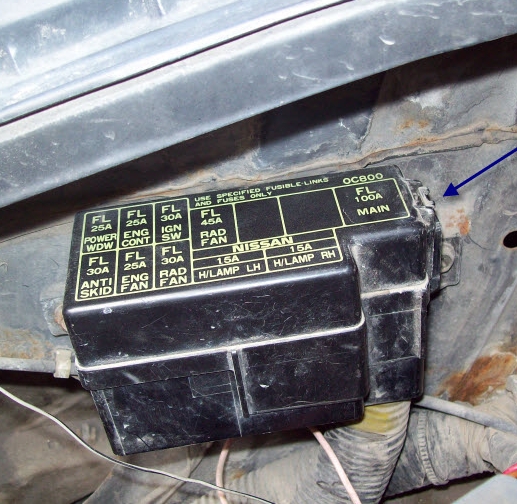

Вариант 1

Вариант 2 (для леворульных моделей Nissan Largo)

На крышке блока предохранителей под капотом Nissan Largo нанесена актуальная схема с обозначениями на английском языке, аналогично блоку реле.

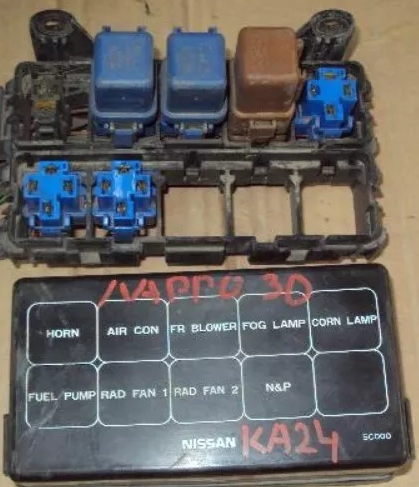

Схема блока реле под капотом Nissan Largo

Расшифровка реле блока Nissan Largo

• Реле звукового сигнала
• Реле кондиционера
• Реле переднего вентилятора
• Реле противотуманных фар
• Реле габаритных огней
• Реле топливного насоса
• Реле вентилятора охлаждения
• Реле вентилятора охлаждения

Если это описание не соответствует вашей модели Nissan Largo, проверьте альтернативные варианты здесь и здесь.
