Шакман (MAN) F2000 / F3000: предохранители и реле

Shacman F (Shaanxi) — популярная линейка грузовых автомобилей, производимая компанией Shaanxi Heavy. В этой статье мы подробно разберём расположение, схемы и функции предохранителей и реле для моделей Шакман F2000 F3000, включая самосвалы, тягачи и другие варианты на платформе MAN F2000 / F90, выпущенные до 2020 года. Эти грузовики обладают аналогичными электрическими системами. Мы предоставим диаграммы блоков предохранителей и реле, иллюстрации и указания на их размещение в автомобиле. Особое внимание уделим предохранителю, отвечающему за прикуриватель, и добавим ключевые слова для поиска: электрика Шакман, fuse box Shacman, реле грузовика F2000.

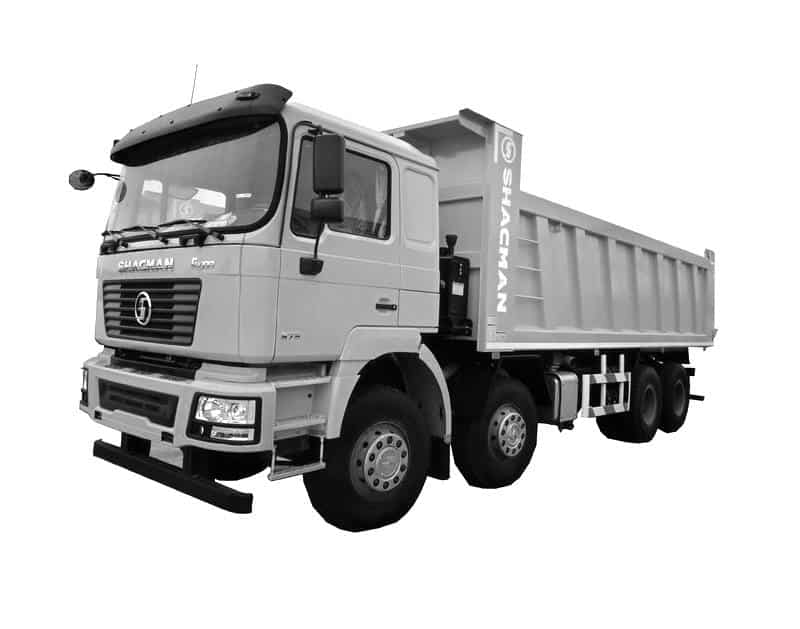

shacman f2000

Универсального описания для всех версий Shacman не существует. Функции предохранителей и реле варьируются в зависимости от года производства, региона доставки и комплектации. Рекомендуем проверять данные по схемам на крышке блока предохранителей в вашем грузовике.

Блок предохранителей и реле

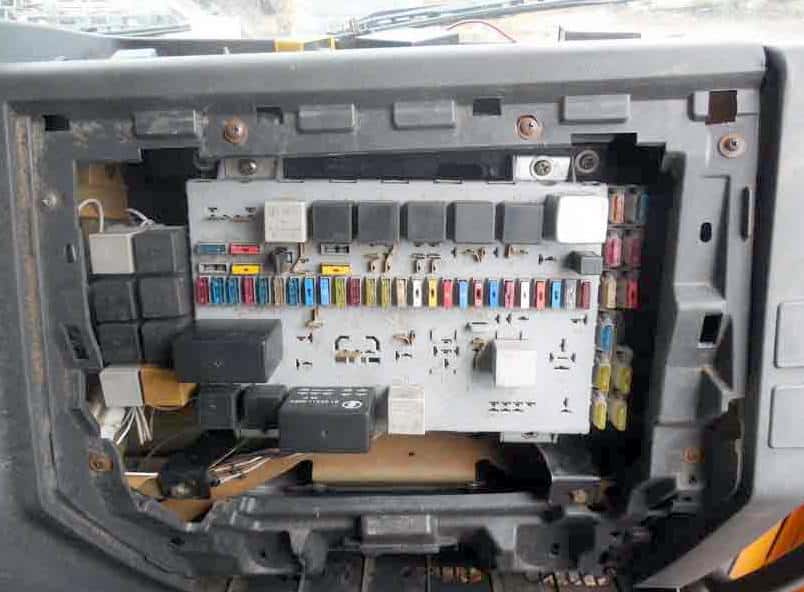

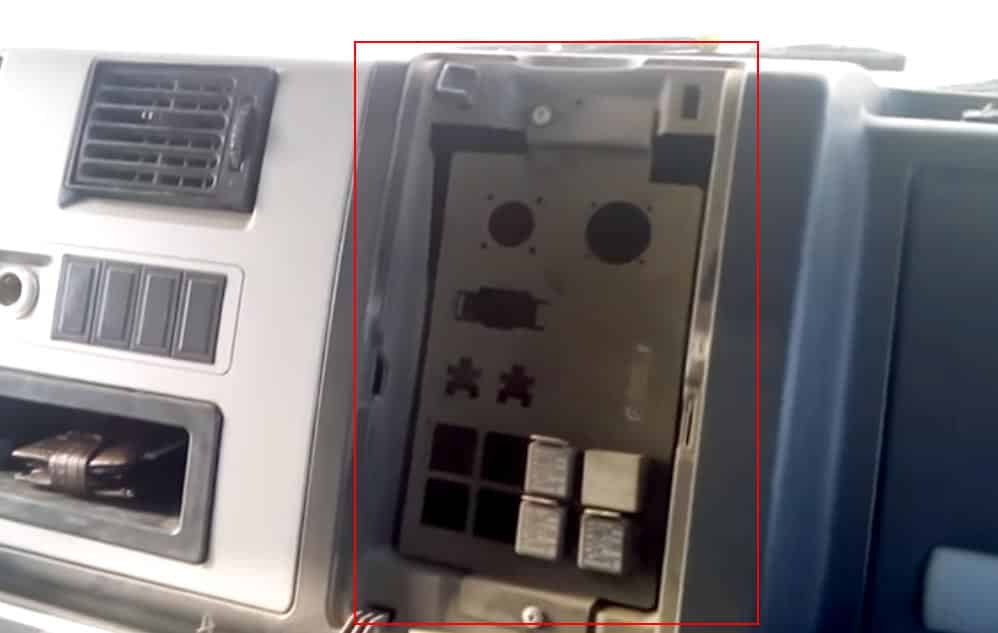

В кабине Shacman главный блок предохранителей и реле обычно размещён в приборной панели на стороне пассажира.

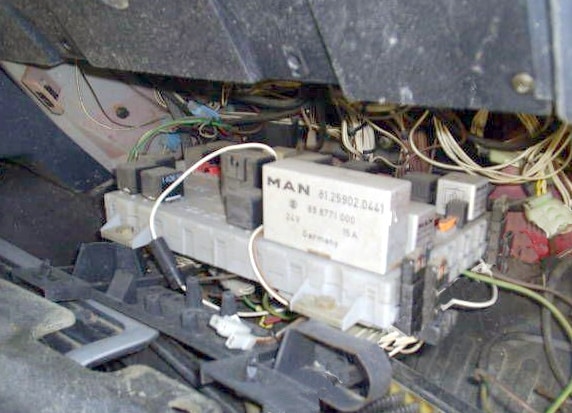

В аналогичных моделях MAN такой блок может быть в нижней секции панели приборов.

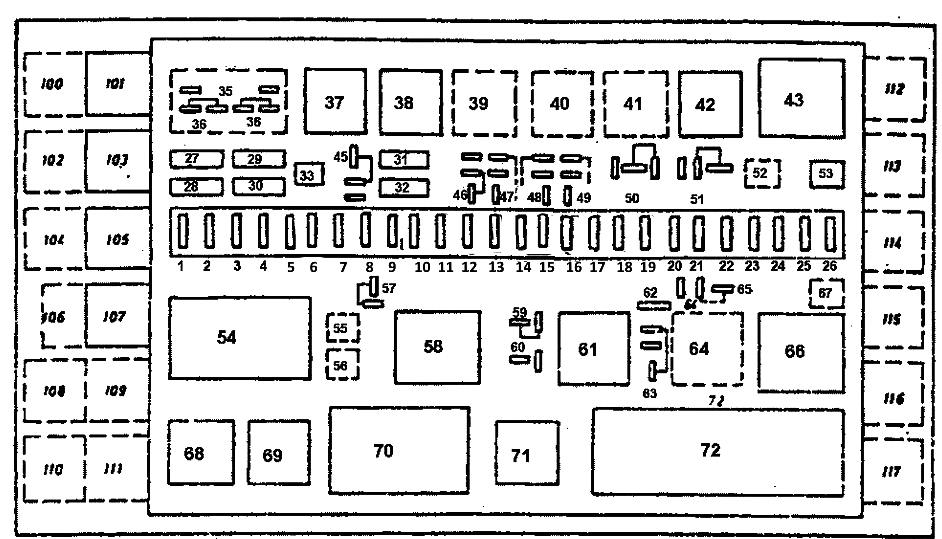

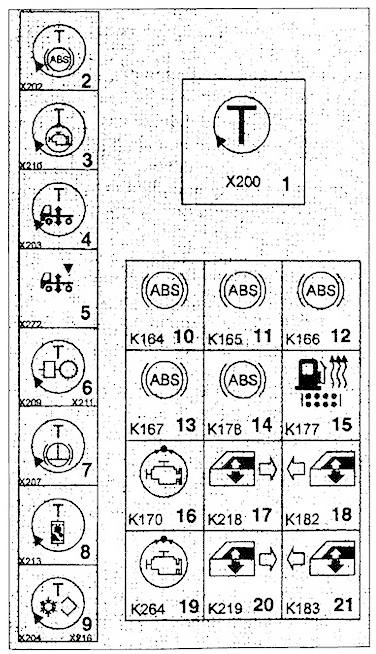

Схема

Описание

1	ближний свет, правый
2	ближний свет, левый
3	дальний свет, правый
4	дальний свет, левый
5	стояночный и задний габаритный фонарь, правый
6	стояночный и задний габаритный фонарь, левый
7	регулятор средней скорости (запасной)
8	подогреватель топливного фильтра
9	подсветка приборов и подсветка выключателя
10	противотуманные фары / задние противотуманные фары
11	стопор предохранителя. двигатель
12	Освещение салона / Лампа для чтения / Лестничное освещение / Аварийная сигнализация Тахометр Спидограф / Радио
13	АБС (запасной)
14	стеклоочистители, омыватели лобового стекла
15	АБС, клапаны регулировки давления (запасные)
16	АБС / прицеп (запасной)
17	редуктор (запасной)
18	управление вентилятором
19	обогрев зеркал
20	прибор с мигающим светом
21	остановка. двигатель (отключающий магнит)
22	отопление/вентиляция
23	стоп-сигнал / фонарь заднего хода
24	контроль работы (индикаторы, контрольные лампы)
25	прикуриватель
26	помощь при запуске электрофонаря
	с 27 по 32 — запасные предохранители
33	патрон плавкого предохранителя
36	Х 36 мосты 56б Р-56б, 56б-56б Л
37	Реле К 37 — габаритный и задний свет
38	Реле К 38 — потребители, клемма 58
39	Реле К 39 — противотуманные фары
40	Реле К 40 — задний противотуманный фонарь
41	K 41 главный выключатель аккумуляторной батареи
42	Реле К 42 — ближний и дальний свет
43	Реле К 43 — потребители, клемма 15
44	Свободно
45	Х 45 мост 2-1
46	Х 46 мост 2-1
47	Х 47 мост 2-3
48	Х 48 мост 2-3
49	Х 49 мост 2-3
50	х 50 мост 2-3
51	Х 51 мост 2-1
52	Диод V52 — главный выключатель аккумуляторной батареи
53	Свободный диод V53 — клемма 15
54	Реле проблесковых маячков К54
55	Свободно
56	Диод В56
57	Мост X57 2-1
58	Реле К58 — задержки — стоп. двигатель
59	Х59 мост 2-1 (недоступно для автомобилей с АБС)
60	Свободно
61	К61 предельный датчик — моторный тормоз
62	Ухо для пломбы
63	Мост X63 2-3
64	K64 — датчик предельного значения — ограничитель скорости
65	Мост X65 2-1
66	Реле силовое К66-помощь пуска электрофонаря
67	Диод V67 — главный выключатель аккумуляторной батареи
68	Силовое реле К68 — мигающие индикаторы, правое
69	Силовое реле К69 — мигающие индикаторы, левое
70	Датчик K70 — прерыватель интервала очистки стекла
71	Реле К71 — импульс очистки — стеклоочиститель
72	Устройство управления реле К72-помощь пуска электрофонаря
100	Рядное реле
101	Реле ночного света
102	Запасной
103	Тормозные диоды двигателя
104	Запасной
105	Запасной
106	предохранитель — омыватель фар
107	реле омывателя фар
108	Запасной
109	предохранитель рабочего освещения
110	реле омывателя лобового стекла
111	реле омывателя лобового стекла
112	Реле АБС/ASR
113	Реле АБС/ASR
114	Реле АБС/ASR
115	Реле АБС/ASR
116	Реле АБС/ASR
117	Реле АБС/ASR
