Scania 4-й серии: предохранители и реле

Seria Scania 4 — это тяжелый грузовик, производившийся в конфигурациях с 2, 3 или 4 осями и разнообразными двигателями в период с 1994 по 2005 год, включая 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годы. В этой статье мы подробно разберем предохранители и реле для Скания 4 поколения, включая схемы расположения блоков, и особое внимание уделим предохранителю, отвечающему за прикуриватель в Scania 4 серии. Полезная информация о блоках предохранителей Scania 4, реле и их назначении поможет в ремонте и обслуживании грузовика.

Функции предохранителей и реле в Scania 4 серии могут варьироваться в зависимости от модели года выпуска и комплектации. Рекомендуется проверять назначение по схеме на внутренней стороне крышки блока или в официальной сервисной документации для вашего грузовика Scania 4.

Расположение блока предохранителей и реле

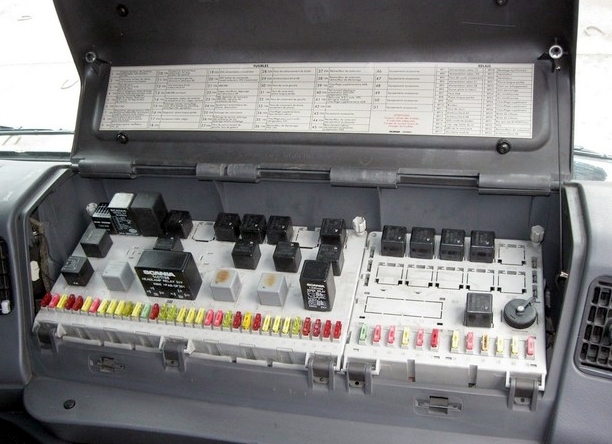

Главный блок предохранителей и реле в Скания 4 установлен в приборной панели на стороне пассажира, скрытый за защитной панелью. Это стандартное место для доступа к электрике в грузовиках Scania 4 серии.

Блок разделен на две секции. Левая часть содержит предохранители и реле для ключевых систем, таких как освещение, пневмоподвеска, управление двигателем, ABS и другие. Правая секция предназначена преимущественно для дополнительного оборудования: отбор мощности, автономный обогреватель, навигационные системы и т.д. в Scania 4.

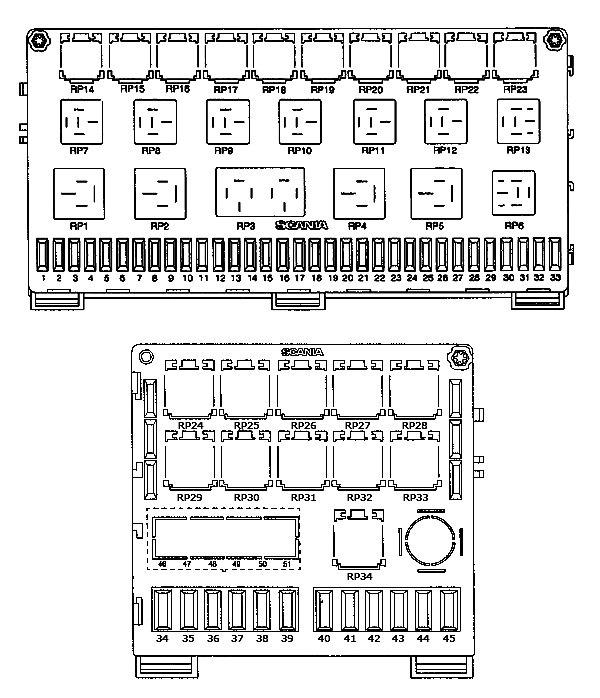

Схема блока предохранителей Scania 4

Расшифровка предохранителей в блоке Scania 4

1. Счетчик пробега, тахограф, зуммер, диагностика ABS 10А
2. Мигающие сигналы, ограничитель скорости, ограничитель нагрузки на ось 10А
3. Сигналы заднего хода 20А
4. Моторный тормоз, ограничитель белого дыма 10А
5. Коробка передач 10А
6. ABS, тормозные сигналы 20А
7. Подъем подвесной оси, блокировка дифференциала, отбор мощности, датчик давления 10А
8. Стеклоочистители, стеклоомыватели 20А
9. Звуковой сигнал, вентилятор, кондиционер, модуль температуры 20А
10. Пневмоподвеска, управляемые оси, ретардер 10А
11. Стеклоподъемник левая сторона 20А
12. Стеклоподъемник правая сторона, противотуманные фары 20А
13. ABS прицепа 30А
14. Тахограф, счетчик пробега, сидение 10А
15. Внутреннее освещение, центр. замок, прикуриватель 20А
16. Диагностика, местное освещение 20А
17. Радиоаппаратура, сидение 20А
18. Реле клапана ABS 20А
19. Питание блока управления двигателем 20А
20. Блок управления двигателя EDC, прерывание подачи топлива 10A
21. EBS 30А
22. Обогрев сидений и зеркал заднего вида 20A
23. Блок управления ABS, прицеп 5А
24. Регулировка фар, воздухоосушитель 20А
25. Освещение панели приборов 10А
26. Рабочее освещение, освещение на крыше 20А
27. Левый габарит, верхние габаритные огни 20А
28. Правый габарит 20А
29. Передние и задние противотуманные фары 20А
30. Левый дальний свет 10А
31. Правый дальний свет, местное освещение 10А
32. Левый ближний свет 10A
33. Правый ближний свет, регулировка высоты света фар 10А
34. Дополнительный обогреватель, опрокидывание кабины 20А
35. Обогреватель, блок управления температурой, холодильник 10А
36. Флейм-старт, отбор мощности, прикуриватель, сигнализация 10A
37. Подогреватель топлива 20А
38. Флейм-старт, подогреватель топлива, подогрев сидения 10А
39. Подогреватель батареи, авт. смазка шасси 10А
40. Электрический люк, трипкомпьютер FMS, сотовая связь 20A
41. Opticruise, блок-часы, сигнализация 10А
42. EBS 20А
43. Дополнительное оборудование 20A
44. Подогрев фильтра, дополнительное оборудование 20А
45. Дополнительное оборудование 10А

Предохранитель для прикуривателя в Scania 4 серии — это номер 15 номиналом 20А, обеспечивающий защиту этой функции.

Функции реле в блоке Скания 4
