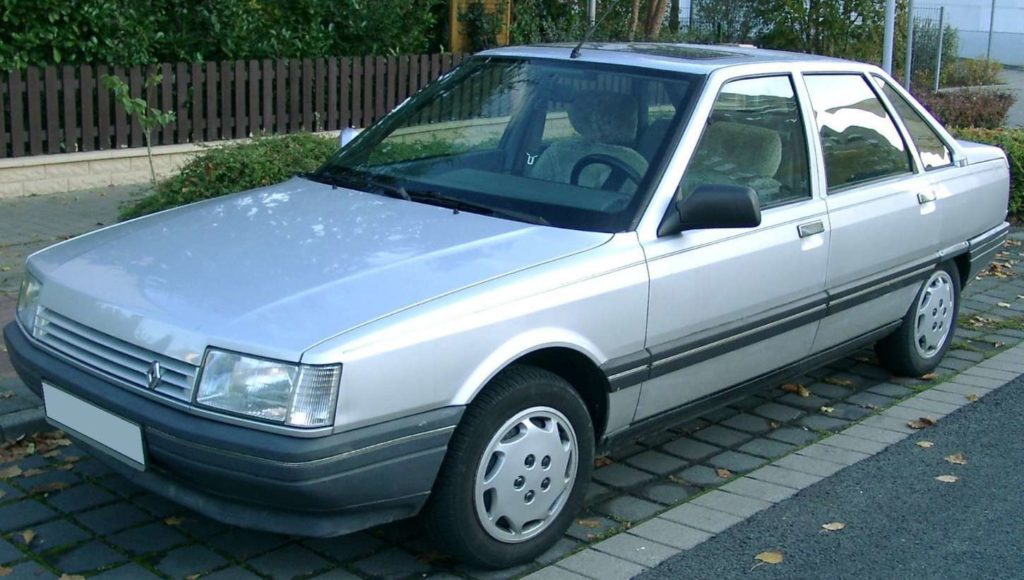

Renault 21 — это среднеразмерный автомобиль от французского производителя Renault, который производился с 1986 по 1994 год, включая модели 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993 и 1994 годов. В европейских странах и США он известен как Renault Nevada, а в Великобритании — как Savanna. В этой статье мы подробно разберем расположение основного блока предохранителей и реле в Renault 21, а также предоставим схемы блока с расшифровкой функций всех элементов для ремонта и диагностики электрики.
Основной блок предохранителей и реле в Renault 21
Блок предохранителей и реле размещен под рулевой колонкой, скрытый за специальной защитной панелью. Это удобное расположение позволяет быстро получить доступ к электрическим компонентам для проверки и замены.
Конкретная конфигурация блока может варьироваться в зависимости от года выпуска автомобиля, уровня комплектации и установленного типа двигателя Renault 21.

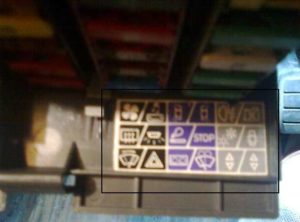

Подробная расшифровка всех предохранителей и реле обычно указана на цветной наклейке непосредственно на блоке. Она выглядит примерно следующим образом.
Ниже мы приведем самые популярные варианты схем блока предохранителей Renault 21 для самостоятельного ремонта электрики.
Предохранители Renault 21
Вариант 1

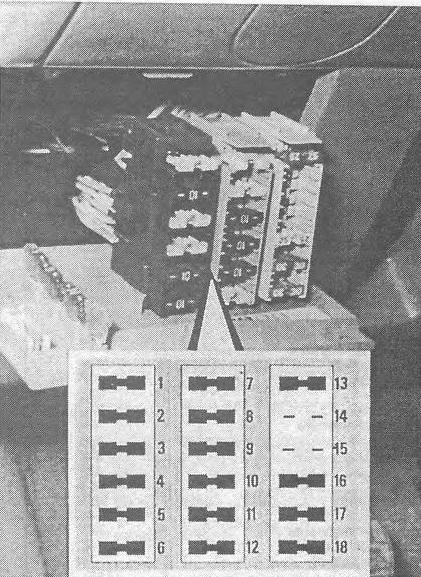

Схема блока предохранителей
Расшифровка предохранителей
- 20А — Система отопления
- 10А — Радиоаппаратура / Вентилятор мотора
- 20А — Обогрев заднего стекла
- 5А — Часы, внутреннее освещение, панель приборов
- 10А — Стеклоочиститель с интервальным режимом
- 10А — Аварийная сигнализация
- 5А — Левые габаритные огни
- 5А — Правые габаритные огни
- 10А — Прикуриватель
- 10А — Стоп-сигналы
- 10А — Панель приборов, фонари заднего хода
- 15А — Стеклоочиститель
- 7,5А — Задние противотуманные фары
- — Не используется
- 30А — Кондиционер
- 25А — Центральный замок дверей
- 30А — Левый стеклоподъемник
- 30А — Правый стеклоподъемник, люк
Предохранитель для прикуривателя в этом варианте — номер 9.
Вариант 2

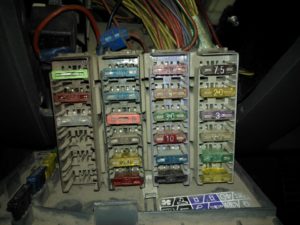

Фото блока предохранителей

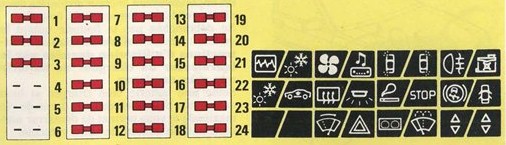

Схема
Назначение предохранителей
- Автоматическая коробка передач — 5А
- Кондиционер воздуха — 30А
- Кондиционер воздуха — 30А
- —
- —
- —
- Вентилятор охлаждения — 20А
- Часы, радио — 10А
- Часы, очиститель заднего стекла — 20А
- Передний стеклоочиститель — 10А
- —
- Поворотники, аварийка — 10А
- Левые передние габариты, подсветка бардачка — 5А
- Правые передние габариты, реле противотуманок — 5А
- Прикуриватель, омыватель заднего стекла — 10А
- Стоп-сигналы — 10А
- Фонари заднего хода — 10А
- Очиститель лобового стекла, прикуриватель — 10А
- Задние противотуманки — 7,5А
- Мотора вентилятор — 20А
- ABS система — 3А
- Центральный замок — 25А
- Левый стеклоподъемник — 30А
- Правый стеклоподъемник — 30А
В этом варианте предохранитель прикуривателя — номер 15.
Вариант 3

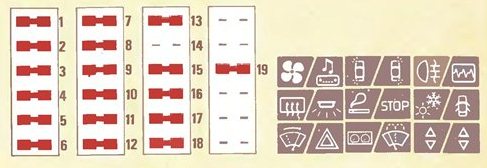

Схема блока
Реле в блоке Renault 21
Реле установлены по периметру основного блока предохранителей, обеспечивая управление ключевыми электрическими цепями.

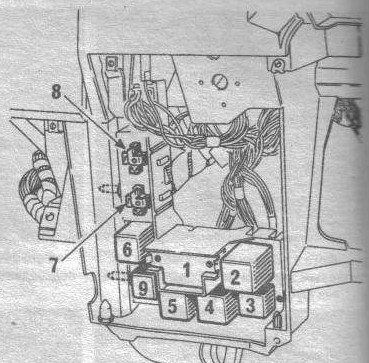

Схема расположения реле
Функции реле
- Таймер стеклоочистителей лобового стекла
- Таймер центрального замка
- Обогрев заднего стекла
- Звуковой сигнал напоминания
- Блок аварийной сигнализации
- Реле передних противотуманных фар
- Задняя противотуманная фара
- Передние противотуманные фары
- Реле главных фар
