Renault Symbol — компактный автомобиль малого класса, предназначенный для повседневного использования. Данная информация касается моделей, производимых в период с 1999 по 2008 год (включая 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годы). За пределами России эта машина известна как Renault Clio Sedan, Renault Thalia или Nissan Platina. В этой статье мы подробно разберем схемы предохранителей и реле Renault Symbol, включая распиновку блоков и их компоненты для удобного ремонта и диагностики.
Расположение блока предохранителей под капотом
Этот блок размещен в моторном отсеке, в непосредственной близости от аккумуляторной батареи, и прикрыт специальной защитной крышкой для защиты от внешних факторов.

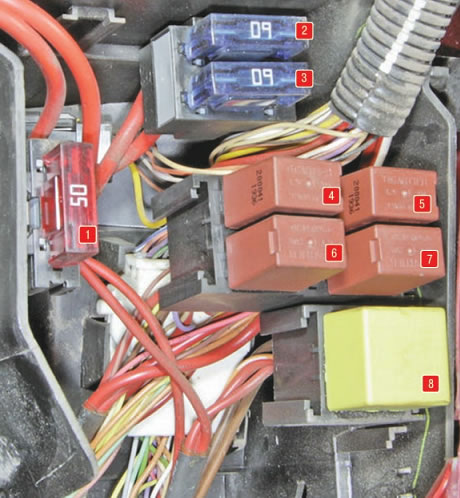

Фото-схема блока предохранителей Renault Symbol под капотом
Расшифровка компонентов
- 50А — Электровентилятор охлаждения двигателя (ключевой элемент системы охлаждения Renault Symbol)
- 60А — Основная цепь питания плюс в салоне
- 60А — Дополнительная цепь плюс салона для электрооборудования
- Реле активации малой скорости вентилятора охлаждения
- Реле топливного насоса (обеспечивает подачу топлива в двигатель)
- Не используется (резервный слот для модификаций)
- Реле блокировки топливной системы впрыска
- Реле стартера (для запуска двигателя Renault Symbol)
Предохранители и реле в пассажирском отсеке

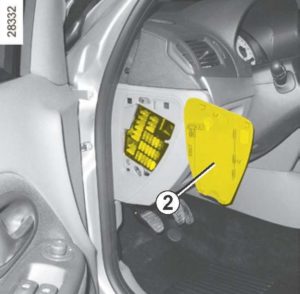

Блок предохранителей салона установлен на обратной стороне приборной панели, что облегчает доступ для самостоятельной проверки и замены.
Точная схема и назначение предохранителей Renault Symbol указаны на внутренней стороне защитной крышки блока для быстрой ориентировки.

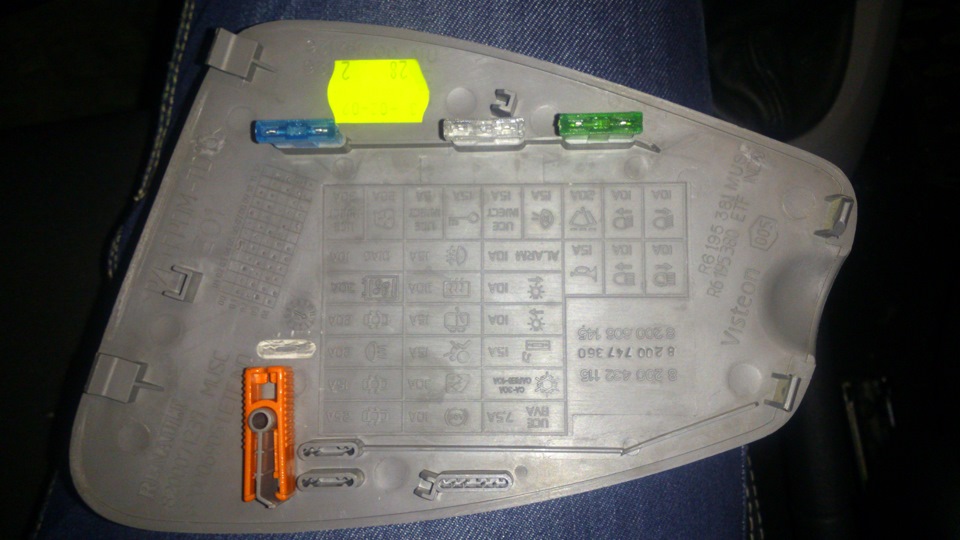

Изображение защитной крышки блока
Схема блока предохранителей в салоне Renault Symbol
Назначение предохранителей и реле в салоне
| 1 | 10А Левая фара (ближний свет, основное освещение Renault Symbol) |
| 2 | 10А Правая фара (ближний свет для безопасного вождения) |
| 3 | 10А Электродвигатель стеклоочистителя лобового стекла |
| 4 | 15А Выключатель задних фонарей хода |
| 5 | 15А Система топливного впрыска (ключ для двигателя) |
| 6 | 15A Блок управления декодером сигналов |
| 7 | 5А Дополнительная цепь системы впрыска |
| 8 | 20А Внутреннее освещение салона, зеркала, аудиосистема, часы |
| 9 | 30А Основная система впрыска топлива |
| 10 | 10А Левая фара (дальний свет) |
| 11 | 10А Правая фара (дальний свет) |
| 12 | 15А Кнопка звукового сигнала (гудок) |
| 13 | 10А Антикражная система безопасности |
| 14 | 10А Левые габаритные огни, подсветка панели управления |
| 15 | 10А Правые габаритные огни, подсветка приборов |
| 16 | 15А Аудиосистема, предохранитель прикуривателя Renault Symbol, часы, обогрев заднего стекла, центральный блок связи |
| 17 | 30А Система кондиционирования воздуха |
| 18 | 7,5А Автоматическая трансмиссия (АКПП) |
| 19 | 15А Противотуманные фары (для плохой видимости) |
| 20 | 30А Обогрев заднего стекла (демонтаж льда) |
| 21 | 15А Очиститель и омыватель задней двери (для моделей типа Clio) |
| 22 | 15А Система подушки безопасности (SRS) |
| 23 | 30А Электростеклоподъемники дверей |
| 24 | 10А Антиблокировочная тормозная система (ABS) |
| 25 | 10А Диагностический OBD-разъем |
| 26 | 30А Вентилятор системы отопления салона |
| 27 | 20А Центральный замок, панель приборов, диагностика |
| 28 | 20А Основной ближний свет фар |
| 29 | 15А Центральный замок, приборная панель, OBD-разъем |
| 30 | 25А Дополнительный центральный замок, приборы, диагностика |
Предохранитель прикуривателя в Renault Symbol — это номер 16 в салонном блоке, часто используемый для аксессуаров.
Расположение реле в салоне
В зависимости от уровня комплектации автомобиля, под приборной панелью рядом с основным блоком предохранителей (ЦЭБКС) могут быть установлены дополнительные реле для различных функций Renault Symbol.

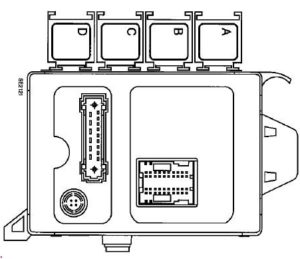

Схема расположения реле
Расшифровка реле
- А — Реле стеклоочистителя заднего стекла
- B — Реле активации противотуманных фар
- С — Реле звукового сигнала (гудок Renault Symbol)
- D — Реле обогрева заднего стекла
Если схема вашего автомобиля отличается от описанной, рекомендуем ознакомиться с распиновкой предохранителей Renault Clio — многие элементы идентичны, и вы сможете найти нужную информацию.
