Реле и предохранители Volkswagen Passat B5

Volkswagen Passat B5 — это пятое поколение надежных автомобилей из линейки Passat. Выпуск осуществлялся в период с 1997 по 2005 год, включая модели 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 годов. После рестайлинга 2001 года автомобиль получил популярные прозвища Passat B5+ или Passat GP. В этой публикации мы подробно разберем предохранители и реле Volkswagen Passat B5, предоставим полные схемы расположения блоков, расшифровку всех компонентов с их функциями, а также визуальные примеры на фото. Особо остановимся на предохранителях прикуривателя и топливного насоса (бензонасоса).

пассат б5

Точные обозначения предохранителей и реле могут различаться в зависимости от конкретной комплектации и года производства Volkswagen Passat B5.

Блок предохранителей

Этот блок размещен на торце приборной панели со стороны водителя, под защитной панелью.

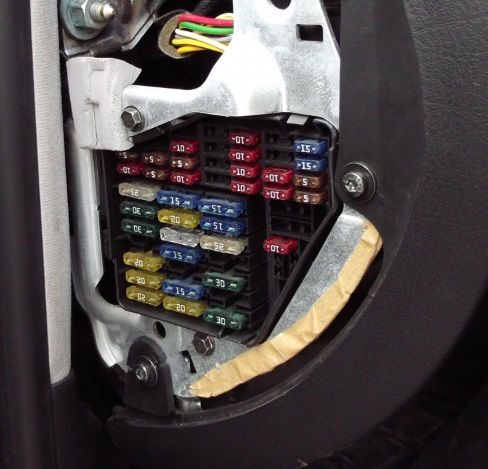

фотография блока пассат б5

На внутренней стороне крышки обычно нанесена актуальная схема предохранителей Volkswagen Passat B5 или прилагается руководство с расшифровкой.

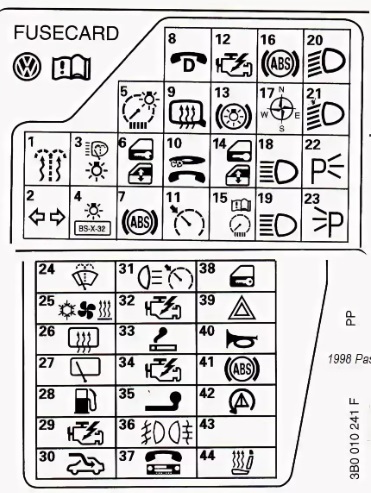

Схема предохранителей Passat B5

Схема на пассат б5

Расшифровка предохранителей Volkswagen Passat B5

15А Подогрев форсунок омывателя стекла
210А Сигналы поворота
35А Система комфорта, круиз-контроль, климат-контроль, кондиционер, блоки управления подогревом сидений, зеркало с автоосвещением, модуль рулевого колеса
45А Подсветка номерного знака
510А Комбинация приборов, подогрев сидений, дисплей АКПП, переключатель зеркал, насос подушки безопасности, индикатор температуры, навигация, габаритные огни
65А Центральный замок, освещение салона
710А ABS, фары заднего хода, спидометр, датчик скорости
85А Телефонная система
910А Подогрев зеркал и замков дверей
105А Корректор фар, CD-чейнджер
115А Круиз-контроль (АКПП), приборная панель
1210А Диагностическая система
1310А Тормозные сигналы
1410А Освещение салона, чтения, иммобилайзер, зеркало в козырьке
1510А Приборная панель, АКПП, кондиционер, навигация
165А ABS
1710А Подогрев дверных замков
1810А Правый дальний свет
1910А Левый дальний свет
2015А Правый ближний свет, корректор фар
2115А Левый ближний свет, корректор фар
225А Правые габариты
235А Левые габариты
2425А Стеклоочистители и омыватель лобового стекла, реле прерывателя
2530А Вентилятор обогрева, кондиционер
2630А Обогрев заднего стекла, зеркал, рециркуляция
2715А Задний стеклоочиститель
2815А Топливный насос (бензонасос)
2915А Электронное управление двигателем
3020А Электропривод панорамного люка
3120/15А Задние фонари, круиз-контроль, АКПП, диагностика
3220А Управление двигателем
3315А Прикуриватель Volkswagen Passat B5
3415А Зажигание и впрыск топлива
3530А Розетка для прицепа
3615А Противотуманные фары
3715А Радио и телефон
3815А Электропривод зеркал, лючка бака, стеклоподъемников, центральный замок
3915А Аварийная сигнализация
4025А Гудок
4125А ABS (насос/модулятор) или дополнительный прикуриватель
4240А Вентилятор охлаждения или 25А радио
435А Элементы управления двигателем
4430/15А Подогрев передних сидений

Предохранитель прикуривателя в Passat B5 — это номер 33 (15А), а для бензонасоса (топливного насоса) — 28 (15А). Учтите, что система подачи топлива включает и другие связанные компоненты.

Основной блок реле

Располагается под приборной панелью со стороны водителя, поблизости от рулевой рейки в Volkswagen Passat B5.

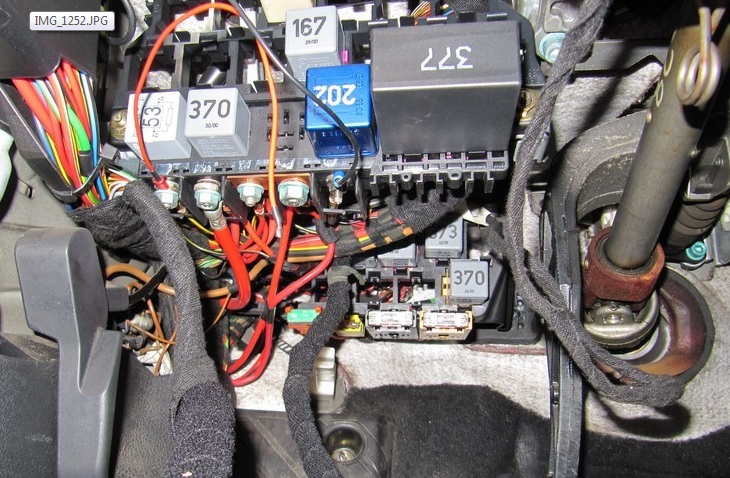

расположение блоков реле

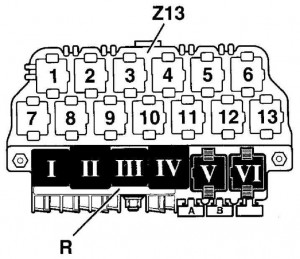

Схема основного блока реле Passat B5

Основной блок реле

Расшифровка R в блоке реле Volkswagen Passat B5

I
Реле звукового сигнала (гудка)
II
Промежуточное реле контакта Х
III
Реле стеклоочистителей
IV
Реле топливного насоса
Реле свечей накаливания (дизель)
V
Резервное место
VI
Резервное место
A
Предохранитель
B
Предохранитель

Расшифровка Z в блоке реле Passat B5

1
Реле вентилятора радиатора (для кондиционера)
2
Реле муфты сцепления
3
Реле магнитной муфты (кондиционер)
4
Реле кондиционера
5
Реле топливного насоса для дизеля
6
Реле внешнего освещения
Оборудование для такси
7
Реле фар
8
Реле свечей накаливания
9
Резервное место
10
Реле противотуманных фар
11
Реле средств связи
12
Реле стартера
13
Реле блокировки стартера

Дополнительный блок реле

Этот блок используется в автомобилях Volkswagen Passat B5 с расширенным электрооборудованием и называется восьмиконтактным. Он размещен за основным блоком реле.

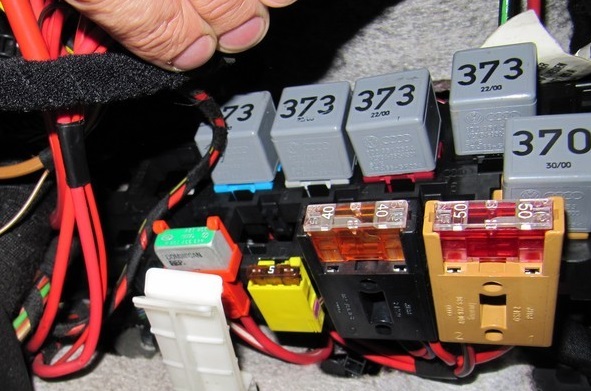

Фото блока реле 8 контактов

дополнительный 8 контактный блок реле пассат б5

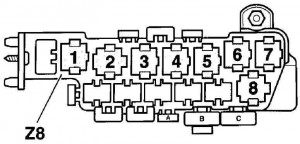

Схема дополнительного блока реле Passat B5

z8 - схема

Расшифровка дополнительных реле и предохранителей

1
Резервное место
2
Реле ABS/EDS/ESC
3
Реле ABS/EDS/ESC
4
Реле вентилятора 80 Вт
Реле вентилятора 300 Вт, первая ступень
5
Реле максимальной скорости вентилятора
6
Реле вентилятора 300 Вт, вторая ступень
A
Предохранитель вентилятора, 5А
B
Предохранитель вентилятора, 30А
C
Предохранитель гидравлического насоса, 50А

Блок под капотом

Блок предохранителей и реле под капотом в Passat B5 находится под пластиковой крышкой рядом с электронным блоком управления двигателем.

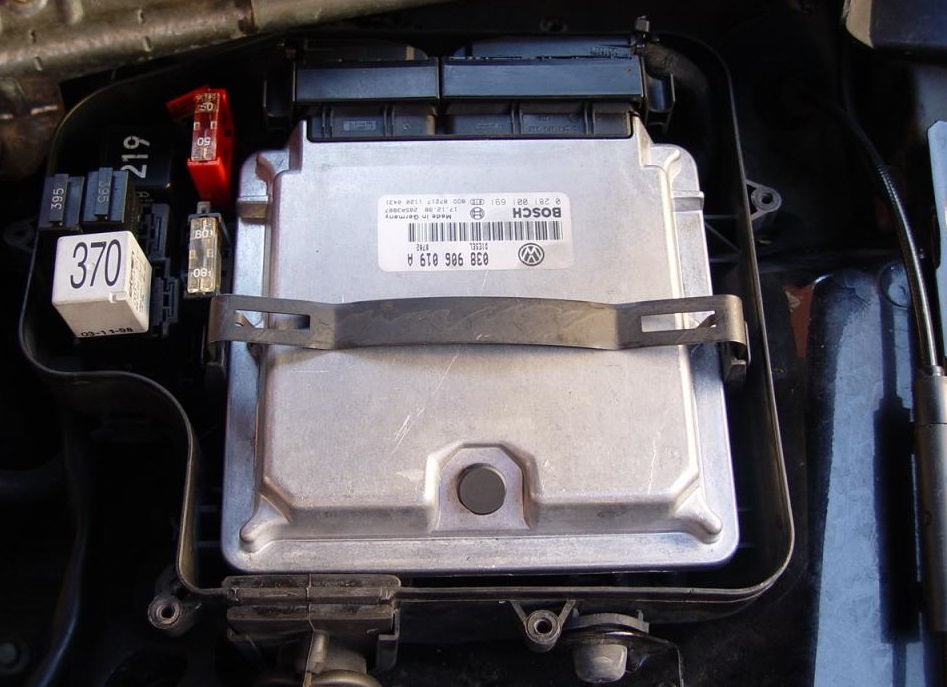

Фото блока под капотом Volkswagen Passat B5

блок под капотом

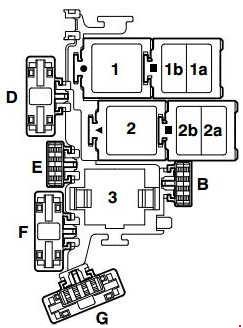

Схема блока под капотом

схема блока под капотом

Обозначения реле в блоке под капотом

  1. Реле питания ECU Motronic (167), для мотора BDP
  2. Реле насоса вторичного воздуха (AIR) (373), (100)
  3. Блок питания ECU Motronic (429), (219) / Реле насоса охлаждающей жидкости (ЕС) (53), (411)

Назначение предохранителей под капотом Passat B5

B10А Предохранитель форсунок (S116)
B5А Предохранитель насоса дополнительного охлаждения
D50А Предохранитель насоса вторичного воздуха (S130)
E40А Предохранитель катушки зажигания (S115)
F5А Предохранитель ECU двигателя (ECM) (S102)
G10А Предохранитель электроники мотора (S282)

Кроме того, мы подготовили видеообзор по предохранителям и реле Volkswagen Passat B5 для наглядности.

На этом обзор завершен. Надеемся, информация о схемах предохранителей Passat B5 окажется полезной для ремонта и диагностики. Если есть вопросы по реле или блокам, оставляйте их в комментариях ниже.
