Автомобиль Tenet T7 российской сборки поступил в широкую продажу в 2025 году и продолжает выпускаться по сегодняшний день. В данном руководстве мы подробно разберем расположение и расшифровку предохранителей и реле Tenet T7, предоставим актуальные схемы блоков и поможем найти предохранитель прикуривателя, отвечающий за работу розетки 12 В.
Обратите внимание: маркировка и расположение реле, а также номиналы предохранителей могут отличаться в зависимости от комплектации, года выпуска Tenet T7 и регионального исполнения вашего транспортного средства.
Салонный блок предохранителей
Основной монтажный блок с предохранительными элементами и реле в салоне Tenet T7 интегрирован в нижнюю часть передней панели. Для получения доступа к нему необходимо демонтировать защитную пластиковую крышку.

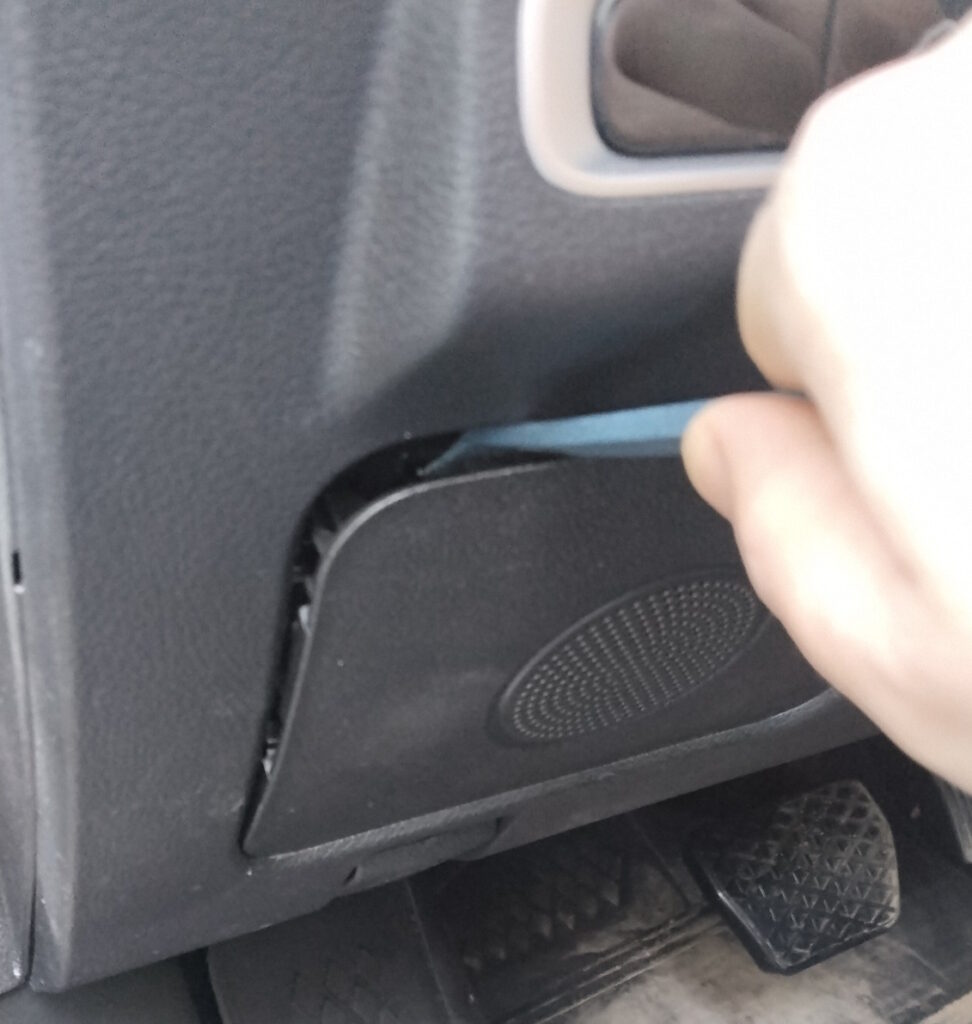

Визуальный пример доступа к блоку:

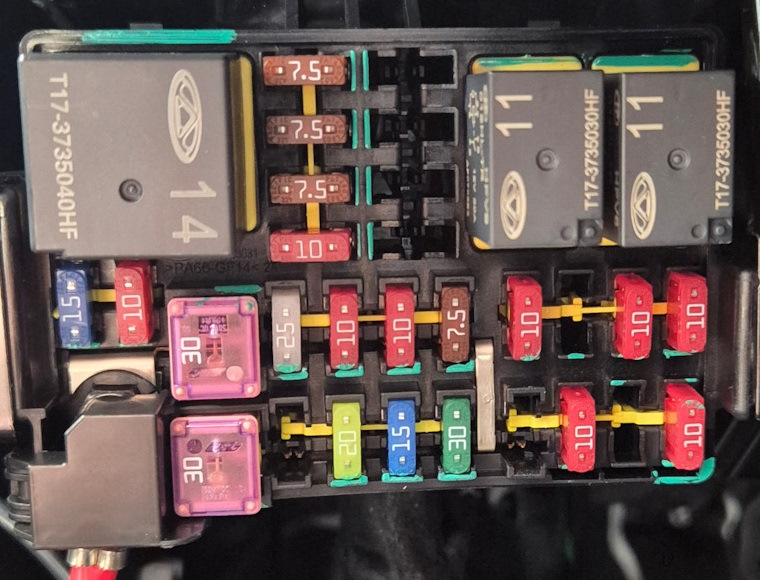

Внешний вид блока в сборе:

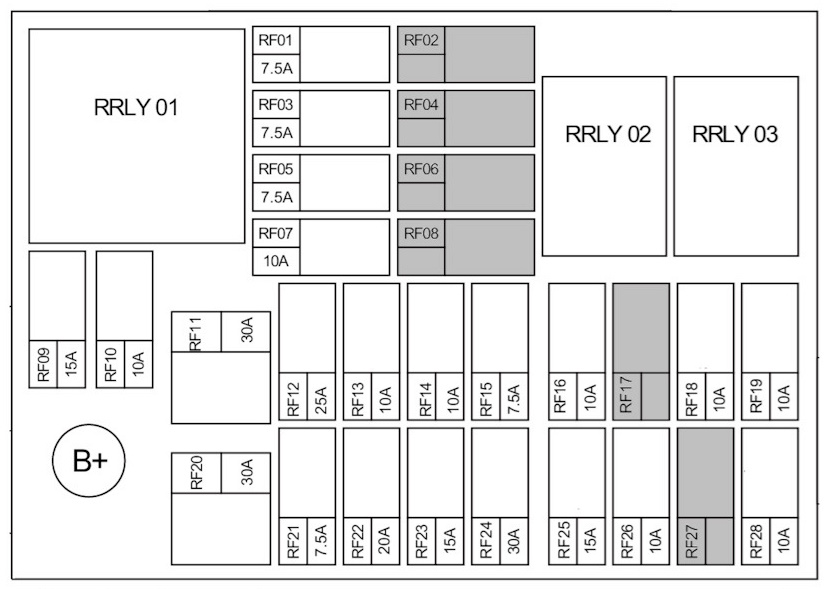

Электрическая схема салонного блока
Таблица предохранителей Tenet T7 (салон)
| RF01 | CAN-шина (GW), Блок кузова (BCM), Комбинация приборов — 7.5A |
| RF03 | Электропривод водительского сиденья, датчик руля, ЭУР — 7.5A |
| RF05 | Система SRS (Подушки безопасности) — 7.5A |
| RF07 | Климат-контроль, магнитола, ЭРА-ГЛОНАСС, селектор КПП — 10A |
| RF09 | Климатическая установка, мультимедиа — 15A |
| RF11 | Вентилятор отопителя (силовой) — 30A |
| RF15 | Цепь ручника, обогрев стекла, разъем диагностики — 7.5A |
| RF16 | USB-зарядка, порты мультимедиа — 10A |
| RF18 | Подогрев боковых зеркал — 10A |
| RF22 | Система полного привода AWD — 20A |
| RF24 | Обогрев заднего стекла — 30A |
| RF28 | Прикуриватель (розетка 12V) — 10A |
Блок под капотом
Подкапотный блок предохранителей и реле находится в моторном отсеке с левой стороны (рядом с АКБ) под защитной крышкой.

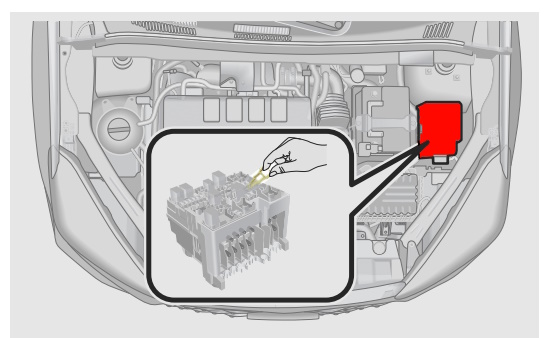

Пример расположения на крышке блока
Основные предохранители (подкапотный отсек)
| EF01 | 20A Подогрев сидений |
| EF06 | 7,5A АБС и ESP (система курсовой устойчивости) |
| EF14 | 15A Катушки зажигания |
| EF22 | 10A Звуковой сигнал, ближний/дальний свет, EMS |
| EF25 | 15A Звуковой сигнал |
| EF31 | 15A Бензонасос (топливная система) |
| SB03 | 30A Управление КПП (робот DCT) |
| SB07 | 30A Стартер двигателя |
Для защиты электрических цепей высокой нагрузки в нижней части блока находятся силовые предохранители:
- 150А — Генератор
- 40А — Вентилятор радиатора (низкая скорость)
- 60А — Электропитание салонного блока
Если вы обнаружили важные дополнения по обслуживанию электрики Tenet T7, пожалуйста, оставьте ваш комментарий ниже.
