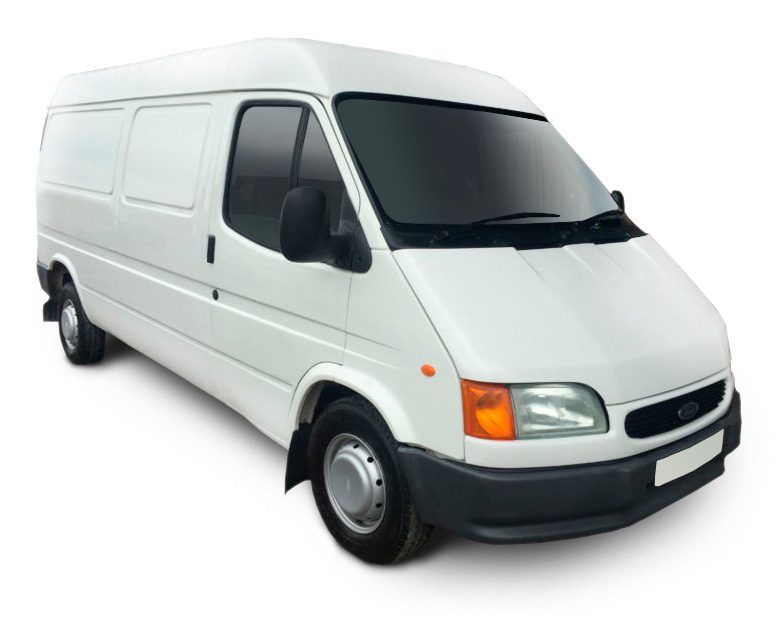

Ford Transit пятого поколения производился в период с 1994 по 1999 год. В этой статье мы разберем расположение блоков предохранителей и реле на Ford Transit 5, предоставим их схемы, детальное описание компонентов, включая предохранитель для прикуривателя, а также советы по поиску и замене.
В Ford Transit 5 предусмотрены три основных блока предохранителей и реле: центральный в салоне и два вспомогательных в подкапотном пространстве. Конфигурация и число элементов могут варьироваться в зависимости от комплектации, типа двигателя и года выпуска. Если у вас другое поколение Transit, ознакомьтесь с руководствами по четвертому или шестому поколению для соответствующих схем предохранителей Ford Transit.
Расположение блока предохранителей в салоне
Блок предохранителей салона размещен под приборной панелью за пластиковой крышкой, на которой обычно указана актуальная схема соединений для Ford Transit 5, включая все реле и предохранители.

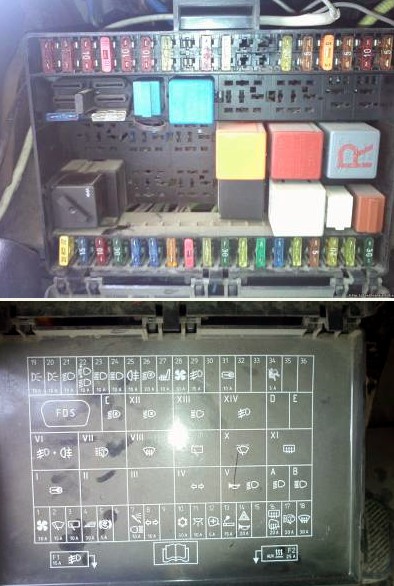

Фото — пример расположения блока

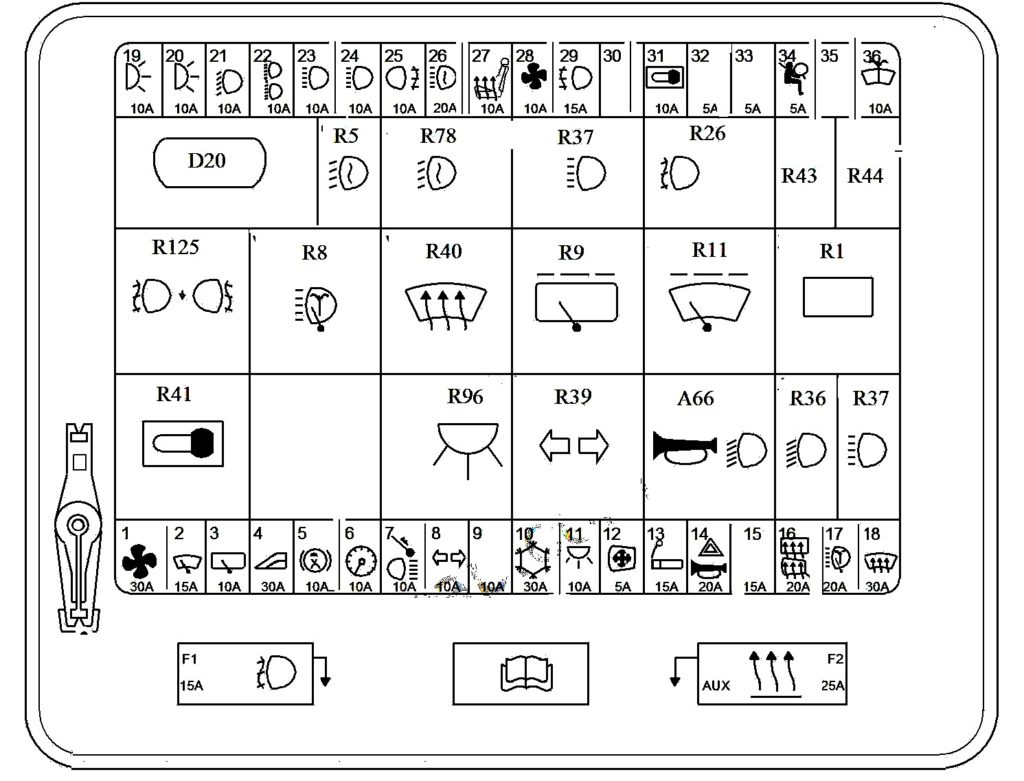

Схема блока предохранителей в салоне Ford Transit 5
Описание предохранителей и реле в салонном блоке
| 1 | 30А Вентилятор системы отопления |
| 2 | 15А Стеклоочиститель лобового стекла |
| 3 | 10А Стеклоочиститель заднего стекла |
| 4 | 30А Электростеклоподъемники |
| 5 | 5А Система ABS |
| 6 | 10А Контроль тяги, холодный пуск, часы, ABS, зарядка, фары, приборная панель, антиобледенение, иммобилайзер |
| 7 | 10А Стоп-сигналы |
| 8 | 10А Поворотники |
| 9 | 10А Сирена иммобилайзера |
| 10 | 30А Кондиционер |
| 11 | 10А Внутреннее освещение |
| 12 | 5А Электропривод зеркал |
| 13 | 15А Прикуриватель |
| 14 | 25А Аварийка, клаксон |
| 15 | 15А Иммобилайзер, аварийная сигнализация |
| 16 | 20А Обогрев заднего стекла |
| 17 | 20А Омыватель фар |
| 18 | 30А Обогрев лобового стекла |
| 19 | 10А Правые габариты |
| 20 | 10А Левые габариты |
| 21 | 10А Правая фара ближний свет |
| 22 | 10А Левая фара ближний свет |
| 23 | 10А Правая фара дальний свет |
| 24 | 10А Левая фара дальний свет |
| 25 | 10А Задние противотуманки |
| 26 | 15А Дневные ходовые огни |
| 27 | 10А Обогрев передних сидений |
| 28 | 10А Дополнительный обогреватель |
| 29 | 15А Противотуманные фары |
| 30 | Резерв |
| 31 | 10А Замок зажигания |
| 32 | 5А Иммобилайзер |
| 33 | 5А Иммобилайзер |
| 34 | 5А Подушка безопасности |
| 35 | 5А Дверная подсветка, airbag |
| 36 | 10А Стеклоочистители и омыватели |
| R1 | Реле обогрева заднего стекла |
| R5 | Реле дневных огней |
| R8 | Реле насоса омывателя фар |
| R9 | Реле заднего стеклоочистителя |
| R11 | Реле переднего стеклоочистителя |
| R26 | Реле противотуманок |
| R36 | Реле ближнего света |
| R37 | Реле дальнего света |
| R39 | Реле поворотников |
| R40 | Реле обогрева лобового стекла |
| R41 | Реле зажигания |
| R43 | Реле левых габаритов |
| R44 | Реле правых габаритов |
| R78 | Реле ближнего света с диммером |
| R79 /R5 | Реле ближнего света с диммером |
| R80 | Реле дневных огней |
| R96 | Реле таймера салонного света |
| R125 | Реле задних противотуманок |
| A66 | Модуль управления освещением |
| D20 | Разъем диагностики (DLC) |
Предохранитель прикуривателя — это номер 13 с номиналом 15А в салонном блоке Ford Transit 5.
Блоки предохранителей и реле под капотом Ford Transit 5
Блок силовых предохранителей
Этот блок размещен в моторном отсеке справа от направления движения, между аккумулятором и правым крылом. Через него проходят цепи основного оборудования автомобиля, включая двигатель, освещение и системы безопасности для Ford Transit 5.
Блок содержит 6 силовых предохранителей, помеченных FA, FB, FC, FD, FE, FF. Схема с описанием расположена на крышке блока для удобства ремонта Ford Transit 5.
Независимо от комплектации, двигателя (бензин или дизель) и года выпуска, в блоке силовых предохранителей Ford Transit пятого поколения всегда присутствуют минимум два из шести элементов.
| FA | 80А Пусковая система, ECU двигателя 2.0 DOHC, освещение |
| FB | 40А Противотуманки, дополнительный обогрев |
| FC | 60А Аварийная система, ECU двигателя |
| FD | 50А ABS, ESP |
| FE | 50А ECU двигателя (бензин) или холодный пуск (дизель) |
| FFa | 20А ECU дизеля или кондиционер |
| FFb | 50А DOHC/турбодизель: автоматическое сцепление, ECU |
| FFc | 60А Автоматическое сцепление, ECU, кондиционер |
Блок предохранителей и реле под капотом
Этот блок расположен слева в подкапотном пространстве. Схема также нанесена на крышку. В нем могут быть размещены компоненты для автоматического сцепления, вентилятора кондиционера и других систем Ford Transit 5.
- Предохранители для автоматического сцепления и вентилятора кондиционера
- R22 — реле пуска двигателя
- R84 — реле основного двигателя
- R124 — реле вентилятора кондиционера
- R209 — реле гидравлического насоса
Это полное руководство по блокам предохранителей Ford Transit 5. Если у вас есть дополнения или вопросы по схемам и реле, оставьте комментарий ниже.
