Реле и предохранители Audi 100 C3

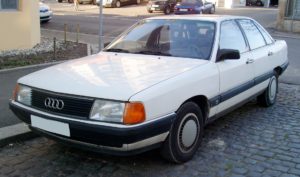

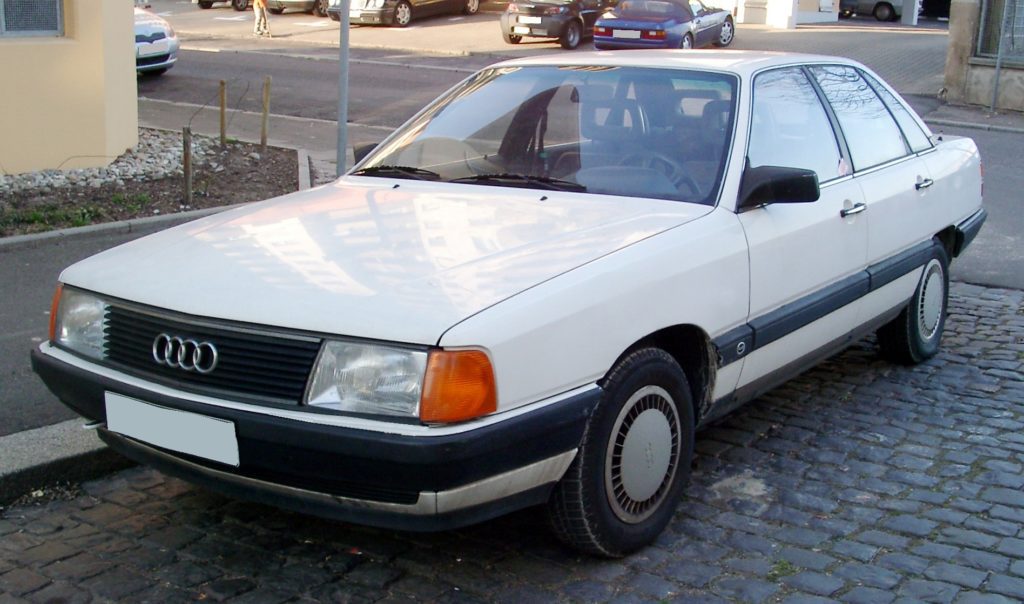

Audi 100 C3 — это общее обозначение семейства компактных легковых автомобилей, известных также как Audi 5000 на американском рынке. Модель Audi 200 представляет собой премиальную версию Audi 100 с расширенной комплектацией и повышенным комфортом, но технически они идентичны. Автомобиль Audi 100 C3 (кузов тип 44) производился с 1982 по 1990 год, включая годы 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989 и 1990. В этой статье мы подробно разберем расположение предохранителей и реле для Audi 100 C3, включая схемы, описания и советы по замене, чтобы помочь владельцам с ремонтом и диагностикой электрики Audi 100 C3.

Расположение блоков предохранителей и реле в Audi 100 C3

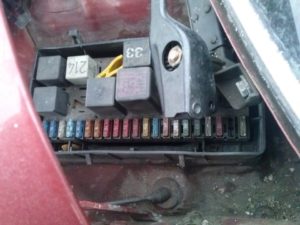

Главный блок предохранителей размещен в подкапотном пространстве, рядом с механизмами дворников, для удобного доступа при обслуживании электрики Audi 100 C3.

Дополнительные блоки предохранителей и реле для Audi 100 C3 установлены внутри салона. Подробные схемы расположения предохранителей и реле помогут в диагностике неисправностей.

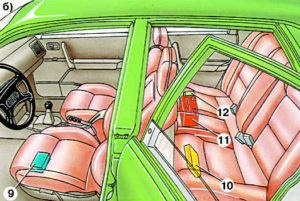

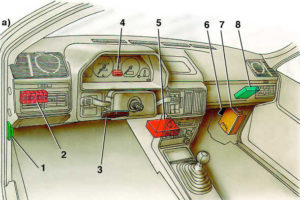

1 – коммутатор зажигания (возможное положение); 2 – дополнительный блок реле для Audi 100 C3; 3 – блок управления круиз-контролем; 4 – реле поворотников; 5 – диагностический блок; 6 – контроллер кондиционера; 7 – датчик высоты; 8 – модуль впрыска топлива KE-Jetronic; 9 – управление электрорегулировкой передних сидений; 10 – блок ABS; 11 – аккумулятор (с кондиционером); 12 – реле топливного насоса; 13 – контроллер задних фонарей.

Расшифровка предохранителей в главном блоке Audi 100 C3

Чтобы получить доступ к предохранителям в блоке Audi 100 C3, отсоедините защелки и снимите крышку. Схема предохранителей обычно нанесена на внутренней стороне крышки и может варьироваться в зависимости от модификации автомобиля — проверьте вашу версию для точной диагностики электрических цепей.

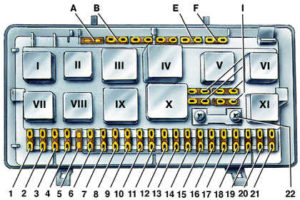

Расшифровка схемы предохранителей Audi 100 C3

Номер	Защищаемые цепи предохранителями Audi 100 C3
1	Противотуманные фары
2	Указатели поворота (в режиме аварийной сигнализации)
3	Звуковой сигнал. Прикуриватель. Лампа освещения карты. Плафон освещения салона. Лампа подсветки зеркала пассажира. Лампа освещения нижней части салона
4	Лампа стоп-сигнала. Лампа освещения багажного отделения
5	Резервный
6	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
7	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
8	Правая фара (дальний свет). Контрольная лампа включения дальнего света фар
9	Левая фара (дальний свет)
10	Правая фара (ближний свет)
11	Левая фара (ближний свет)
12	Лампы освещения комбинации приборов. Лампы света заднего хода. Блок бортовой системы контроля
13	Топливный электронасос
14	Лампы освещения приборов. Лампы освещения номерного знака. Лампа освещения вещевого ящика. Подкапотная лампа
15	Электродвигатель очистителя ветрового стекла. Указатели поворота (в режиме указания поворота)
16	Элемент обогрева заднего стекла
17	Электродвигатель вентилятора отопителя. Электродвигатель вентилятора кондиционера
18	Электродвигатель привода люка на крыше
19	Система централизованной блокировки замков дверей. Электродвигатель привода наружных зеркал заднего вида
20	Элементы обогрева передних сидений
21	Задний прикуриватель
22	Подогреватель дизельных двигателей
А	Резервный
В*	Запоминающее устройство электропривода регулировки положения передних сидений
Е*	Электродвигатели стеклоподъемников
F	Прицепное устройство
I	Запасные предохранители

Расположение и описание дополнительного блока реле в салоне Audi 100 C3

Расшифровка схемы реле в дополнительном блоке Audi 100 C3

Расшифровка дополнительного блока реле для Audi 100 C3
N реле	Наименование реле	Каталожный номер
I	Реле контрольной лампы износа тормозных колодок	431 951 253 A
II	Реле включения обогрева сидений	431 951 253 A
III	Импульсное реле	813 906 064
III	Дополнительное пусковое реле системы автоматического приведения автомобиля в рабочее состояние	431 951 253 A
IV	Замедляющее реле	433 919 577
IV	Реле включения и выключения обогрева заднего стекла системы автоматического приведения автомобиля в рабочее состояние	431 951 253 A
V	Реле контрольной лампы аварийного давления масла на автомобиле:
	– с 4-цилиндровыми бензиновыми двигателями	433 919 082
	– с 5-цилиндровыми бензиновыми двигателями	433 919 082
	– с 5-цилиндровыми дизелями	433 919 082 A
	Реле контрольной лампы незастегнутых ремней безопасности	443 919 469
VI	Реле включения звукового сигнализатора незастегнутых ремней безопасности	857 919 439
	Реле включения противотуманных фар	431 951 253 F
	Реле включения наружного освещения при движении в дневное время	431 951 253 D
	Реле включения противоугонной	437 927 827
	сигнализации	437 927 827
VII	Реле максимального напряжения	437 927 825
VIII	Реле с выдержкой времени	431 951 253 B
IX	Предохранительное реле	431 951 253 B
IX	кондиционера	431 951 253 B
X	Реле включения электродвигателя вентилятора системы охлаждения	431 951 253 B
XI	Реле включения электродвигателя вентилятора системы охлаждения	431 951 254 B
XI – XII	Электронный блок управления электродвигателем вентилятора системы охлаждения	443 907 393
XIII	Резервное
XIV	Реле включения очистителя заднего стекла	171 955 529
XV	Реле охлаждения форсунок	431 951 253 A
XVI	Реле включения ближнего света фар	431 951 253 C
	Реле включения указателей поворота	431 951 253 A
	Электронный блок управления	55 906 086
XVII	Реле включения дальнего света фар	431 951 253 A
	Реле включения звукового сигнала повышенной мощности	431 951 253 A
	Реле обогащения горючей смеси	431 951 253 C
XVIII	Реле зажигания	431 951 253 A
XVIII	Реле датчика кондиционера кислорода	431 951 253 A
