Alfa Romeo 166 (код серии 936) дебютировала в октябре 1998 года в качестве премиального седана бизнес-сегмента. Единственный значимый рестайлинг произошел в 2003 году, после чего модель не подвергалась дальнейшим обновлениям. Производство автомобиля велось в период с 1999 по 2007 годы, включая 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007. Эта модель пришла на смену Alfa Romeo 164 на рынке.
При использовании представленной информации учтите, что производитель мог изменить схемы реле и предохранителей Alfa Romeo 166 в зависимости от года выпуска и уровня комплектации. Пустые слоты в схемах не должны вызывать беспокойства.
Расположение блоков предохранителей и реле
- В пассажирском отсеке, под торпедо;
- Основной блок реле и предохранителей в моторном компарте;
- Дополнительный модуль предохранителей под капотом справа;
- Блок реле и предохранителей в багажнике Alfa Romeo 166.

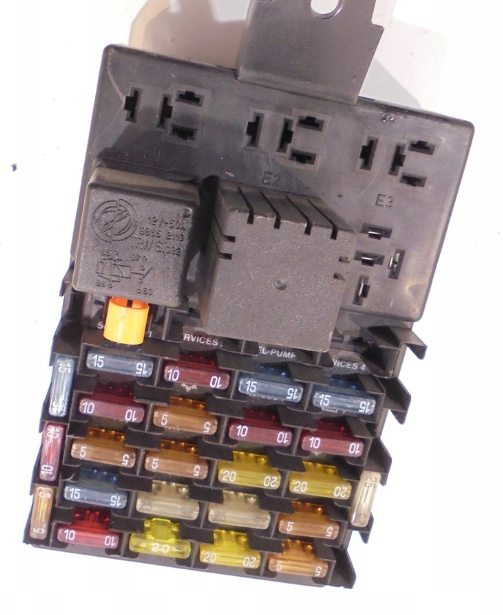

Салонный блок предохранителей Alfa Romeo 166

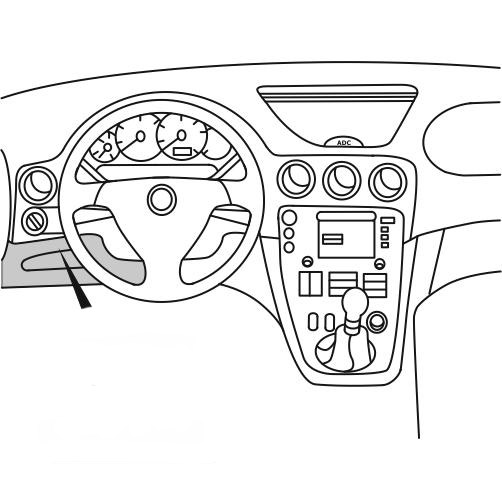

Этот блок размещен под приборной панелью слева от рулевого колеса, за защитной пластиковой панелью.
Диаграмма предохранителей
Расшифровка схемы предохранителей и реле
| A | Реле задних фонарей, электропривода зеркал, обогрева стекол, а также реле стеклоподъемников |
| B | Реле поворотников и аварийной сигнализации |
| C | Реле с задержкой для омывателя фар |
| 1 | (15A) Сигналы стопов, индикаторы, панель приборов |
| 2 | (10A) Блок SRS (система подушек безопасности) |
| 3 | (15A) Насос подачи топлива |
| 4 | (15A) Аудиосистема, магнитола |
| 5 | (10A) Подсветка бардачка, управление зеркалами, круиз-контроль, антиугонная система, консольные переключатели (кроме АКПП), датчик селектора, муфта кондиционера, освещение кнопок, центральный замок, климат-контроль |
| 6 | (5A) Реле вентилятора конденсора кондиционера |
| 7 | (10A) Аудио/навигация, климат-система, передний прикуриватель |
| 8 | (10A) Поворотники, аварийка, многофункциональный контроллер |
| 9 | (5A) Автозатеняющееся зеркало, датчик дождя, кард-ридер, подогрев сидений, стеклоподъемники, кондиционер, подсветка зеркала |
| 10 | (5A) Блок управления трансмиссией |
| 11 | (20A) Многофункциональный контроллер |
| 12 | (20A) Омыватель фар, схема предохранителей Alfa Romeo 166 |
| 13 | (15A) Внешнее освещение, задний ход, люк |
| 14 | (25A) Очистители и омыватель лобового |
| 15 | (25A) Передние стеклоподъемники |
| 16 | (5A) ECU двигателя, иммобилайзер |
| 17 | (10A) Салонное освещение с задержкой, антиугонка, сирена, диагностика, подсветка селектора АКПП |
| 18 | (5A) Телефон, приборы, аудио/навигация, климат-панель |
| 19 | (25A) Питание доп. оборудования, центральный замок |
| 20 | (5A) Иммобилайзер, ECU бензиновых версий |
Предохранитель прикуривателя — это номер 7 в схеме.
Блоки под капотом

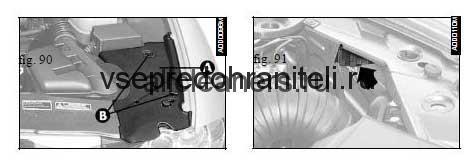

Предохранители и реле рядом со щетками стеклоочистителя
Чтобы получить доступ, достаточно снять защитный кожух.
Диаграмма и описание
| 1 | Реле вентилятора кондиционера/отопителя |
| 2 | Реле запуска стартера |
| 3 | Реле нагревателя топлива — дизельные версии |
| 4 | Реле ECU двигателя |
| 5 | Реле топливного насоса |
| 6 | Реле дополнительного обогрева — дизель (при наличии) |
| F1A | (60A) Питание салонных блоков (F4/F8/F10-F12/F15/F17-F20) |
| F1B | (30A) Вспомогательные цепи зажигания |
| F2 | (30A) Клапан кондиционера (хладагент) |
| F3 | (10A) Блок ABS |
| F4 | (5A) Автоматическая трансмиссия |
| F5 | (15A) Нагреватель топлива — дизель |
| F6 | (15A) ECU для 2.0TS |
| F7 | (15A) ECU бензиновых моделей |
| F8 | (30A) Стартер |
| F9 | (30A) ECU двигателя |
| F10 | (30A) Доп. обогрев дизеля |
| F11 | (25A) Питание дополнительного оборудования |

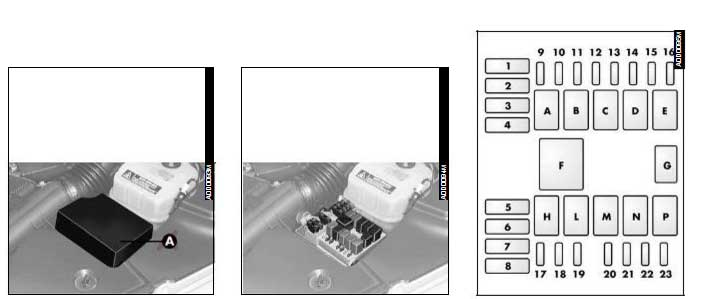

Второй блок предохранителей и реле под капотом
Расположен справа у фары в пластиковом боксе. Для автомобилей до 2003 года схема выглядит следующим образом:
Назначение элементов
| 1 | Реле вентилятора охлаждения (1) |
| 2 | Реле вентилятора охлаждения (2) |
| 3 | Реле ближнего света |
| 4 | Реле дальнего света |
| 5 | Реле клаксона |
| 6 | Реле компрессора кондиционера |
| 7 | Реле противотуманок |
| F1 | (10A) Дальний свет справа |
| F2 | (10A) Дальний свет слева |
| F3 | (15A) Противотуманные фары |
| F4 | (15A) Сигналы |
| F5 | (10A) Муфта кондиционера |
| F6 | (15A) Ближний свет слева |
| F7 | (15A) Ближний свет справа |
| F8 | (50A) Вентилятор охлаждения (2000) |
| F9 | (50A) Вентилятор низкой скорости (2000) |

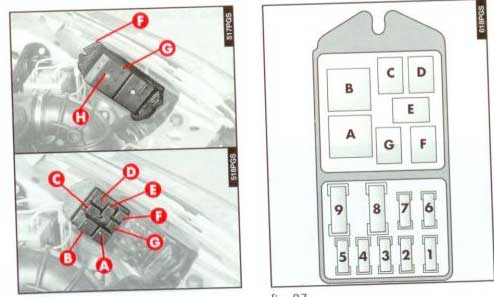

После 2003 года схема слегка отличается, а блок может быть на кронштейне за левой фарой:
A — Фары дальнего света
B — Управление вентилятором
C — Гудок
D — Противотуманки
E — Блок АКПП Sportronic
F — Бензин (один вентилятор): высокая скорость охлаждения; JTD (два): высокая скорость
G — Компрессор А/С
H — Бензин: низкая скорость; JTD: высокая скорость
L — Топливный насос
M — Реле впрыска
N — Стартер
P — Нагреватель дизельного фильтра (JTD)
Блок в багажнике Alfa Romeo 166
Расшифровка диаграммы
| A | Реле обогрева заднего стекла |
| B | Реле открытия багажника |
| C | Реле замка горловины бака |
| D | Реле подогрева сидений |
| E | Реле таймера багажного света |
| 1 | (40A) Обогрев заднего стекла |
| 2 | (10A) Обогрев боковых зеркал |
| 3 | (20A) Механизм открытия багажника |
| 4 | (25A) Открытие лючка топливного бака |
| 5 | (20A) Подогрев сидений |
| 6 | (15A) Разъем для прицепа |
| 7 | (30A) Электропривод правого сиденья |
| 8 | (25A) Задние стеклоподъемники |
| 9 | (30A) Электропривод левого сиденья |
Полезные дополнения
Для лучшего понимания просмотрите расположение блоков на версии с правым рулем:
Руководство по эксплуатации
Если возникли вопросы, скачайте руководство пользователя в формате PDF: «скачать»
