Alfa Romeo 164 — премиальный седан бизнес-класса от итальянского производителя Alfa Romeo, выпускавшийся в период с 1987 по 1998 год. Эта статья предназначена для владельцев моделей 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годов, чтобы помочь с поиском, диагностикой и заменой предохранителей в блоках Alfa Romeo 164. Здесь вы найдете подробные схемы блоков предохранителей, реле, распиновку и советы по ремонту электрики.

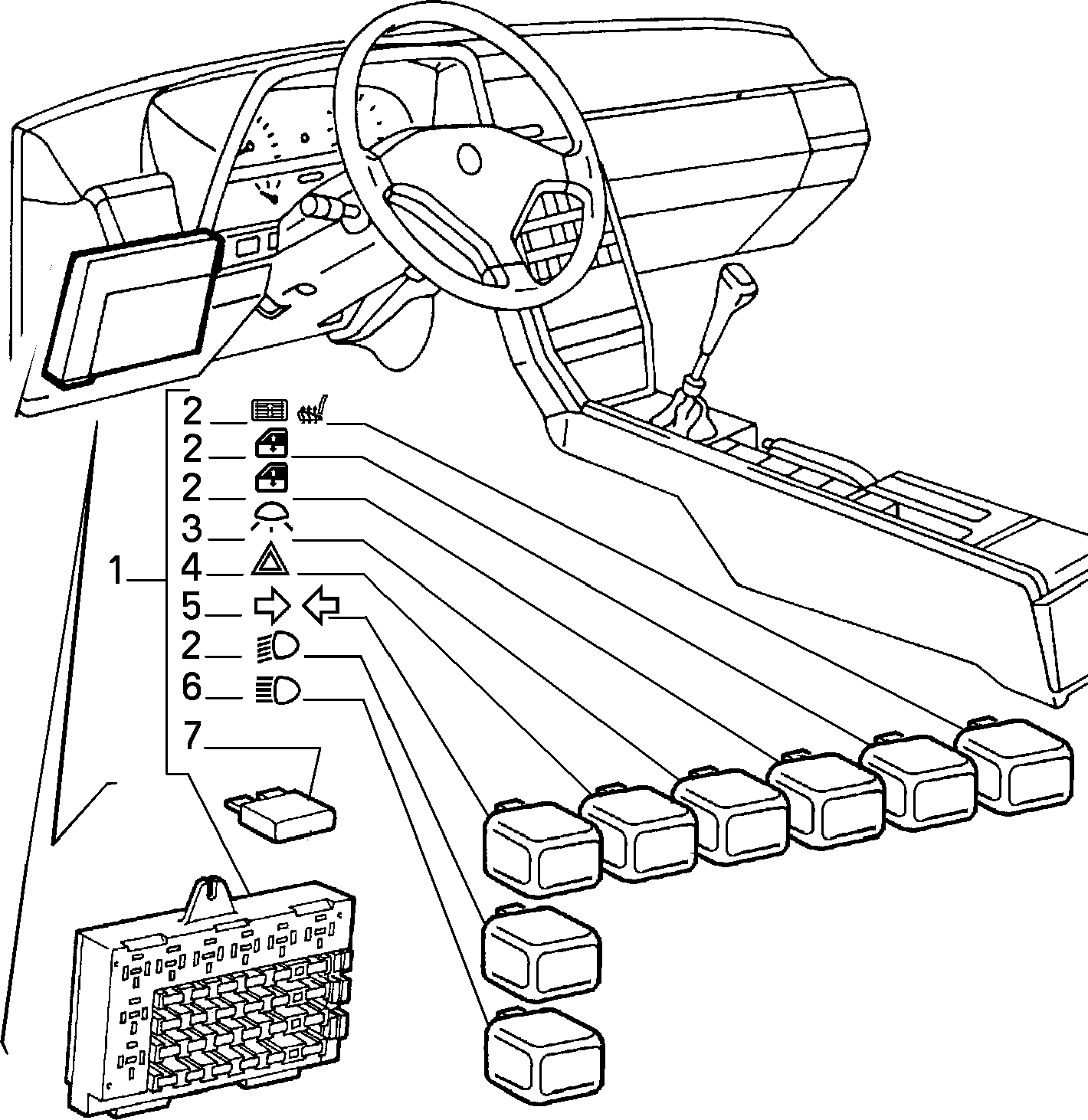

Расположение блока предохранителей и реле в салоне под торпедо

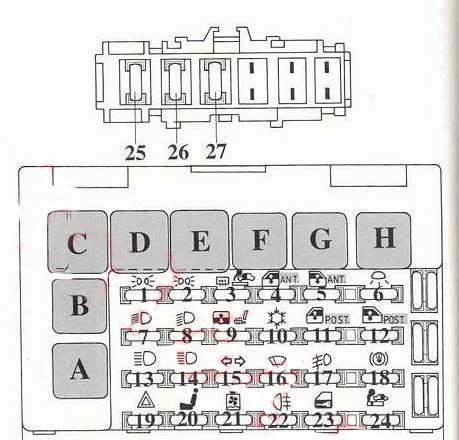

Детальное назначение элементов схемы предохранителей Alfa Romeo 164:
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле указателей поворота/аварийной сигнализации |
| D | Реле передних/задних габаритов |
| E | Реле лампы освещения салона |
| F | Реле электропривода передних стеклоподъёмников |
| G | Реле электропривода задних стеклоподъёмников |
| H | Реле подогревателя сидений/ электропривода люка |
| 1 | (10A) Лампа переднего правого габарита, лампа заднего левого габарита, лампа подсветки номерного знака, лампа подсветки прикуривателя |
| 2 | (10A) Лампа переднего левого габарита, лампа заднего правого габарита, индикатор включения габаритов, подсветка комбинации приборов, лампа подсветки косметического зеркальца |
| 3 | (20A) Обогреватели зеркал заднего вида на дверях, обогреватель заднего стекла, обогреватель лобового стекла, прикуриватель -передний |
| 4 | (30A) Электропривод стеклоподъёмника-левый передний |
| 5 | (30A) Электропривод стеклоподъёмника-правый передний |
| 6 | (10A) Лампа освещения салона |
| 7 | (10A) Фара ближнего света — левая |
| 8 | (10A) Фара ближнего света -правая |
| 9 | (20A) Люк, подогреватель сиденья |
| 10 | (10A) Реостат подсветки комбинации приборов, реле кондиционера, реле электромагнитной муфты компрессора кондиционера |
| 11 | (30A) Электропривод стеклоподъёмника- правый задний |
| 12 | (30A) Электропривод стеклоподъёмника -левый задний |
| 13 | (10A) Фара дальнего света — левая |
| 14 | (10A) Фара дальнего света — правая |
| 15 | (10A) Указатели поворота, реле передних/задних габаритов |
| 16 | (20A) Фонари заднего хода, очиститель лобового стекла |
| 17 | (15A) Противотуманные фары-передние |
| 18 | (10A) Стоп-сигналы |
| 19 | (20A) Омыватель фар, аварийная сигнализация |
| 20 | (30A) Электропривод сиденья |
| 21 | (10A) Реле электродвигателя вентилятора системы охлаждения, реле свечей накаливания, реле подогревателя топлива, система поддержания скорости |
| 22 | (10A) Задние противотуманные фонари |
| 23 | (15A) Центральный замок |
| 24 | (10A) Прикуриватель, задний |
| 25 | (75A)»+» аккумуляторной батареи |
| 26 | (10A) Цепь питания |
| 27 | (30A) Лючок/крышка топливозаправочной горловины |
| 28 | (3A) Электромагнитная муфта компрессора кондиционера |
|
29 |
(75A) Противоугонная система |
За прикуриватель отвечает предохранитель номер 24 на 10А в блоке салона Alfa Romeo 164.

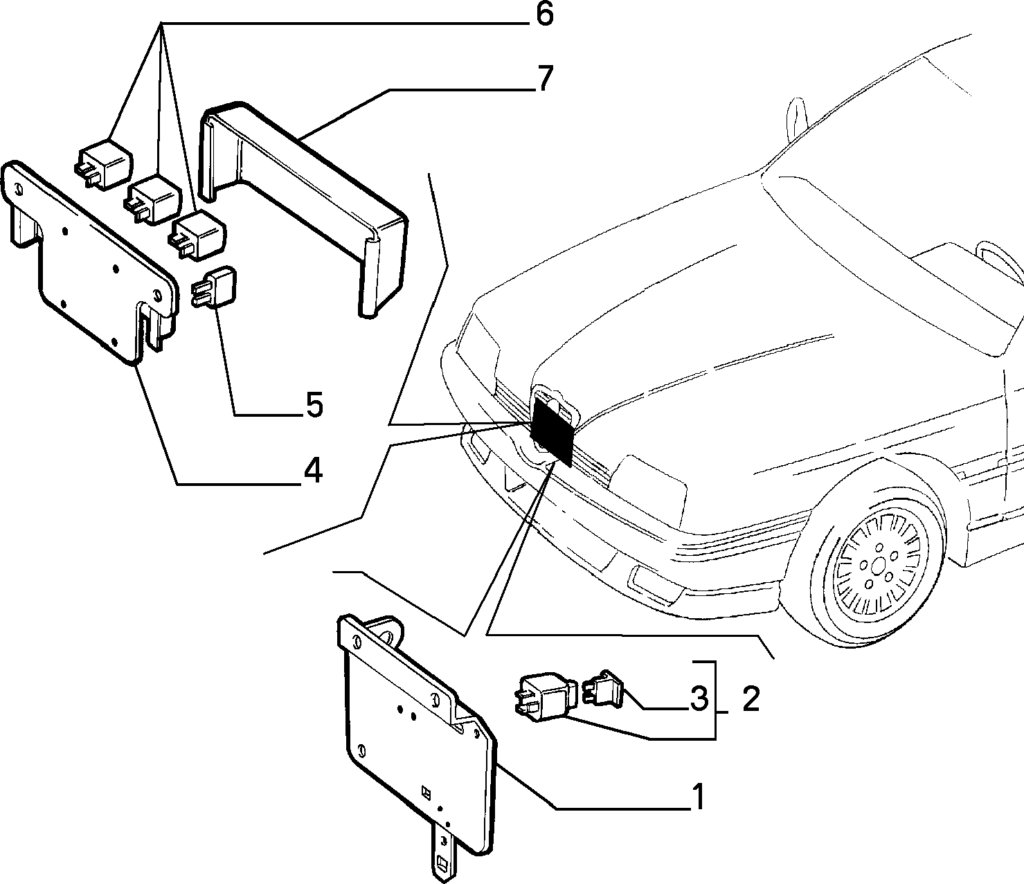

Блоки предохранителей и реле под капотом в моторном отсеке
В моторном отсеке автомобиля Alfa Romeo 164 размещено несколько компактных модулей с предохранителями и реле для защиты электрических цепей двигателя, топливной системы и других компонентов.

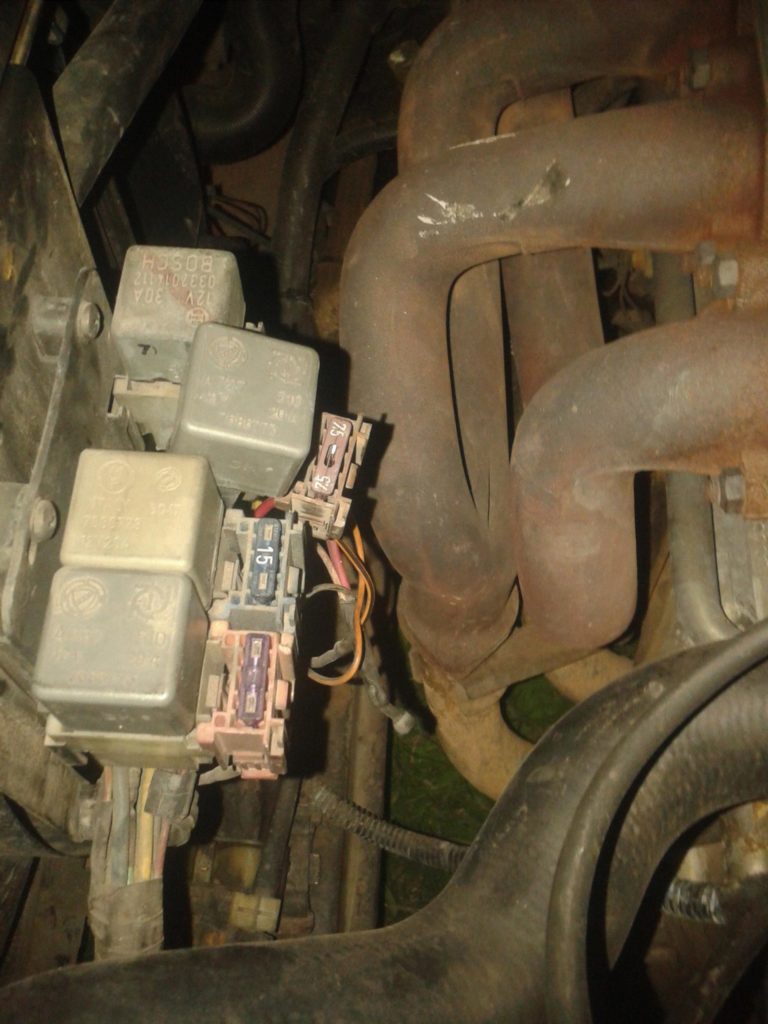

Фото пример

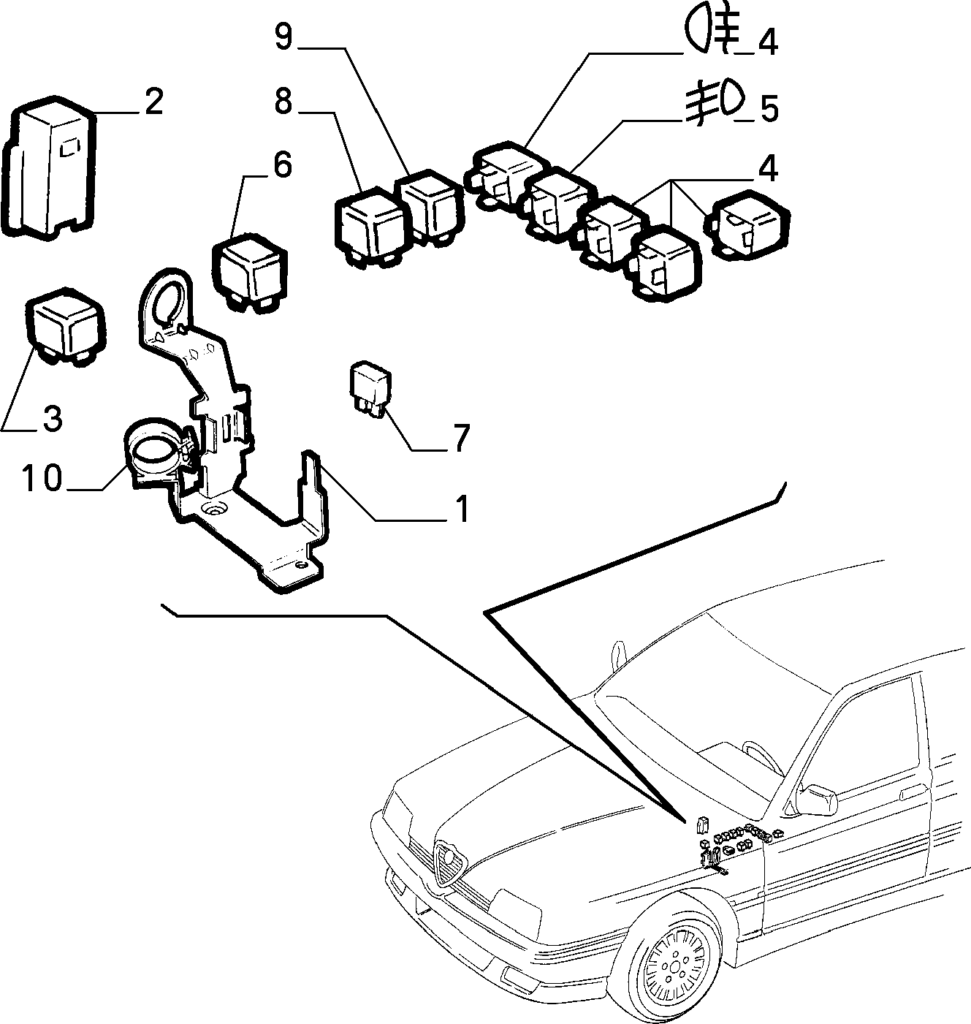

1 — Общее реле
2 – Реле топливного насоса
3 – Реле привода системы изменения фаз газораспределения
4 – Реле 2 электронного блока управления двигателем
1 (15A) — Топливный насос
2 (3A) — Электронный блок управления двигателем
3 (75A) — Кислородный датчик

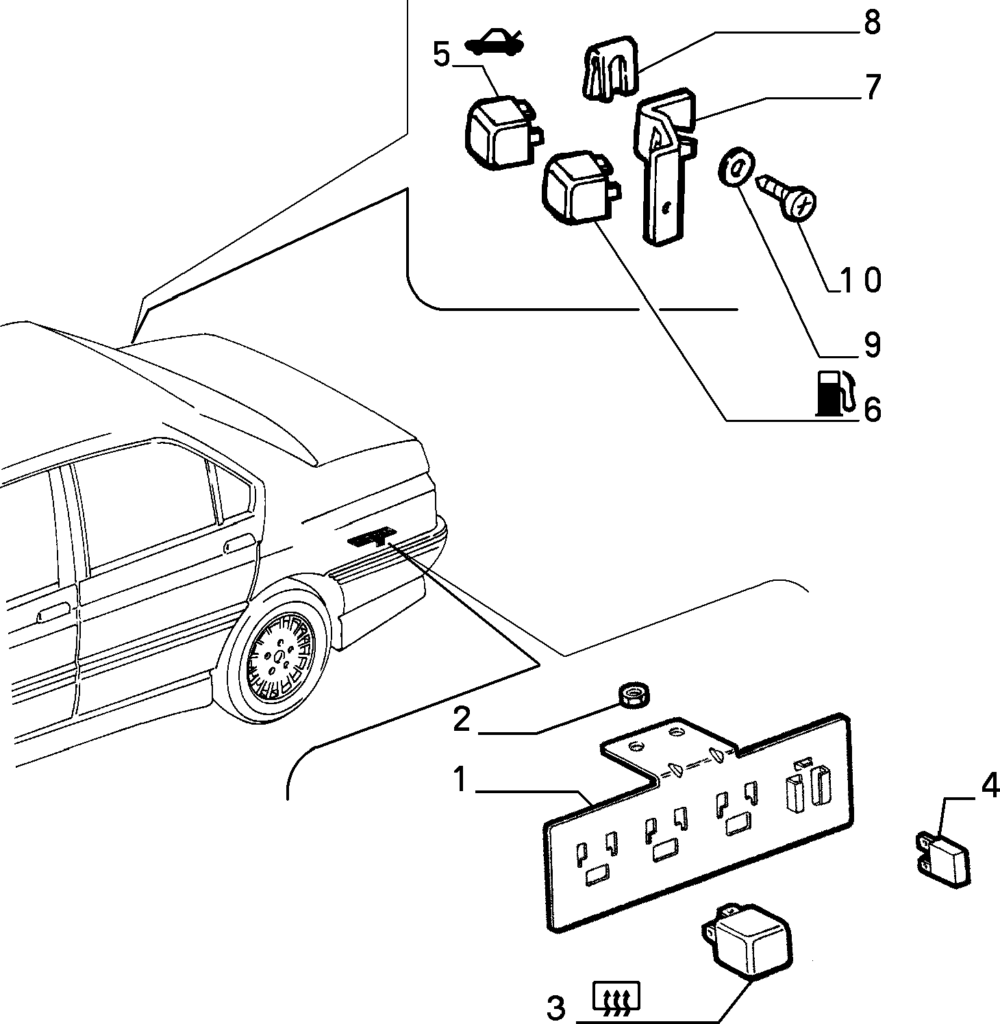

Расположение блока предохранителей в багажнике
Назначение компонентов блока предохранителей в багажнике Alfa Romeo 164
- Реле системы управления подвеской
- Реле обогревателя заднего стекла
- Реле электропривода заднего сиденья
- (10A) — Противоугонная система
- (3A) — Звуковой сигнал противоугонной системы
- (10A) — Телефон
- (40A) — Обогреватель заднего стекла
Видео инструкция по замене предохранителей на Alfa Romeo 164
Руководство по ремонту
Подробное руководство по ремонту электрической системы, схемам предохранителей и реле для Alfa Romeo 164 моделей 1993-1996 годов в формате PDF: «скачать»
