В предыдущей статье мы подробно разбирали предохранители для автосигнализаций StarLine. Теперь перейдем к обзору реле StarLine, их роли в системе и основным принципам функционирования в автомобильной охранной сигнализации.
Реле в автосигнализации StarLine представляет собой ключевой компонент, отвечающий за контроль различных автомобильных систем, включая блокировку мотора, активацию дверных замков, управление освещением и сиреной. Это устройство гарантирует стабильное переключение электрических цепей под управлением центрального блока охранной системы StarLine.
Ключевые задачи реле StarLine в автосигнализации
- Блокировка мотора:
Применяется для прерывания электрических цепей, связанных с запуском двигателя, таких как питание стартера или топливного насоса. Такая мера эффективно препятствует попыткам угона транспортного средства. - Контроль мощных нагрузок:
Реле позволяет включать или выключать потребители с высоким током, включая фары, дополнительные охранные сирены и прочие автомобильные аксессуары в системе StarLine. - Повышение уровня защиты:
Скрытое реле, интегрированное в бортовую проводку, сложно обнаружить угонщикам. Это особенно важно для охранных реле, усиливающих безопасность автосигнализации. - Работа с центральным замком:
Благодаря реле сигнализация StarLine управляет блокировкой и разблокировкой дверей, а также включает режим охраны автомобиля.
Реле блокировки в системах StarLine

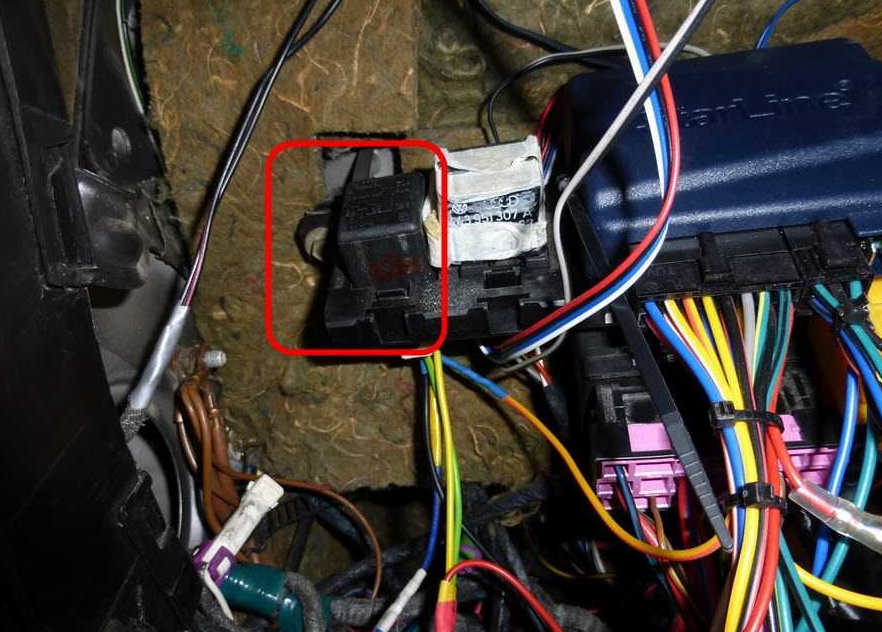

Обычное реле автосигнализации, необходимое для стандартной работы, чаще всего монтируется рядом с главным блоком управления, преимущественно в пассажирском отсеке. Такое размещение делает его относительно доступным для обнаружения злоумышленниками.
К примеру, проводное реле R4, работающее на основе статических кодов, может быть взломано с помощью простых устройств вроде Arduino, что значительно ослабляет его охранные свойства в автосигнализации StarLine.

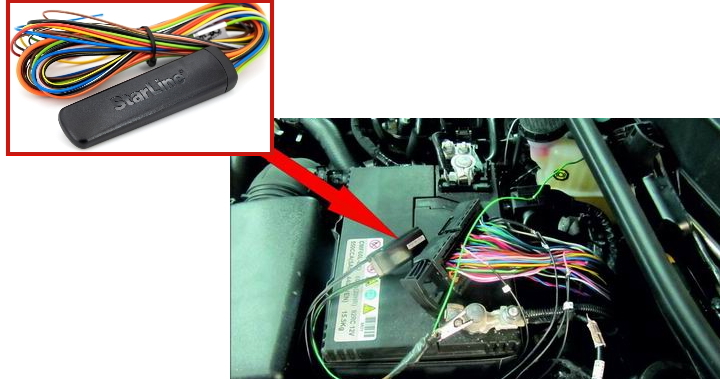

В условиях растущих угроз в наши дни все больше автовладельцев выбирают беспроводные радиореле блокировки, которые устанавливают в моторном отсеке, внутри жгута проводов для повышенной скрытности.
Линейка беспроводных кодовых реле для автосигнализаций StarLine регулярно расширяется. Среди лидеров по популярности – R6 (с функцией контроля замка капота), R6L (отличается повышенной нагрузкой до 7 А в блокирующих цепях, в отличие от базовой R6), R6 Eco и R7 (используют защищенный радиоканал для невидимой блокировки двигателя).
Для максимальной эффективности реле блокировки в системе StarLine следует размещать в подкапотном пространстве, подключая питание (+ и -) к локальным источникам в моторном отсеке. Управление осуществляется беспроводно по радиоканалу, а разрываемые цепи должны относиться исключительно к подкапотным элементам без соединения с салоном.

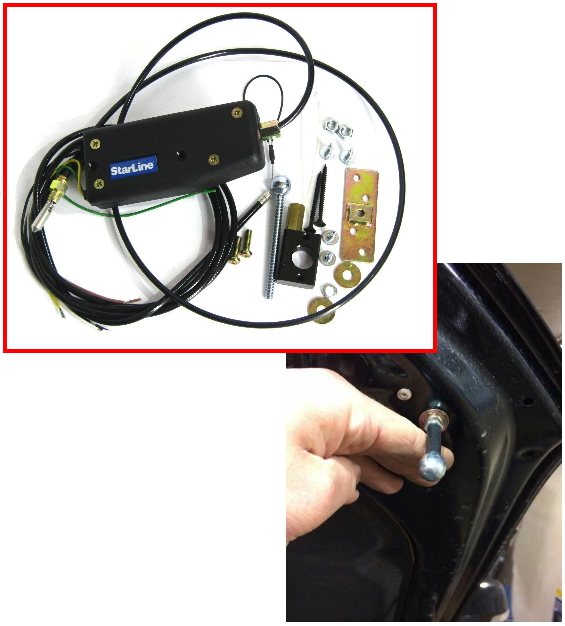

В качестве примера, блокировка цепи питания форсунок сделает невозможным ее восстановление из салона. Угонщику придется поднимать капот и вручную соединять провода, но с установленным дополнительным замком капота такая операция станет практически невыполнимой, значительно усиливая общую противоугонную защиту автомобиля StarLine.
Варианты схем подключения реле StarLine
Подключение реле зависит от его цели в автосигнализации, поэтому базовые советы по монтажу включают:
Блокировка двигателя в StarLine:
- Определите цепь, прерывание которой заблокирует запуск мотора (например, линия стартера или бензонасоса).
- Вставьте реле последовательно в выбранную цепь для надежной блокировки.
- Примените нормально замкнутый контакт (NC) для разрыва при активации охранного режима.
Управление центральным замком:
- Соедините реле с соответствующим выходом блока сигнализации StarLine.
- Настройте полярность (плюсовую или минусовую) в соответствии с характеристиками замкового механизма.
Контроль освещения и сигнальных устройств:
- Подключите реле к выходу, отвечающему за световые сигналы в системе.
- Используйте нормально разомкнутый контакт (NO) для замыкания цепи при срабатывании сигнализации.

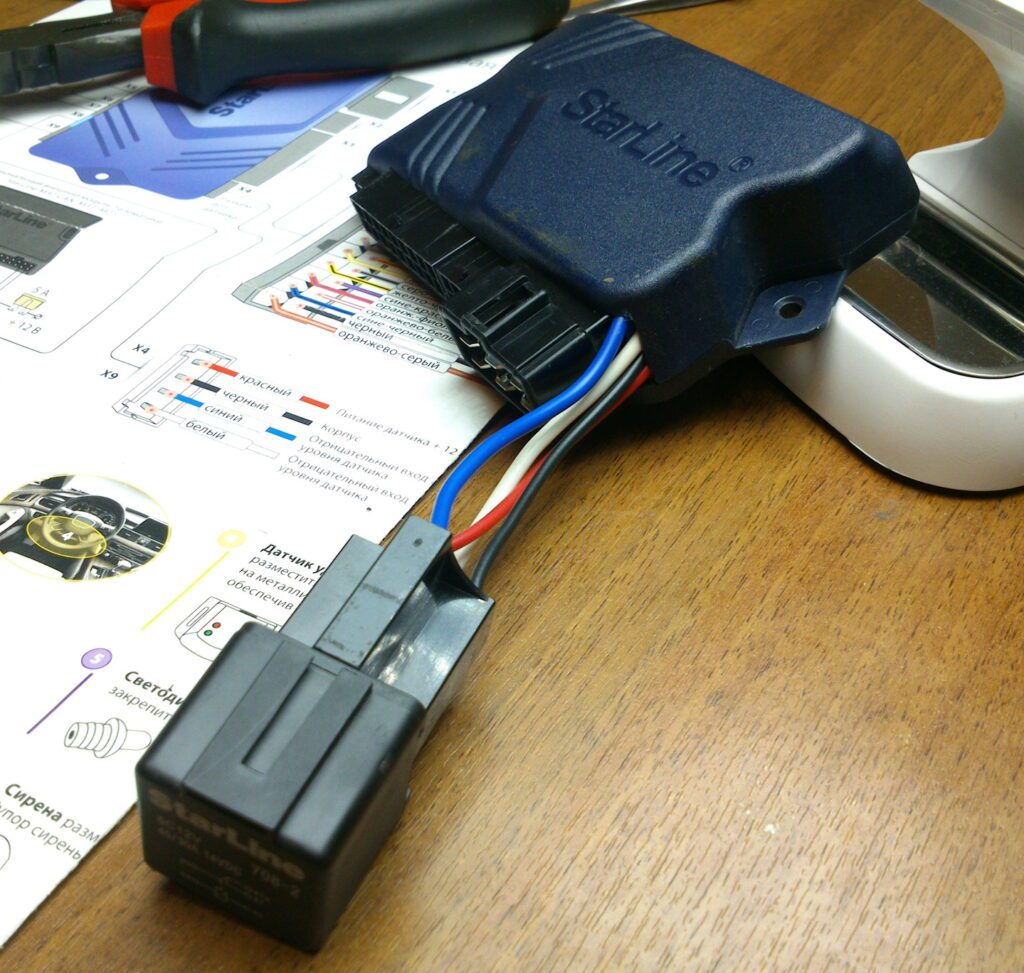

Пример типовой схемы подключения реле R4 к комплексам StarLine A93, A96, AS696, B96, D96 для эффективной установки.
Подробные детали установки доступны в официальной инструкции по монтажу StarLine A93: Скачать.
Если ваша модель автосигнализации отличается, проверьте свежие данные на сайте производителя StarLine.
Вот и весь обзор. Если у вас есть дополнения по реле StarLine или установке, делитесь в комментариях.
