Volkswagen Passat B6 — это шестое поколение популярной линейки Passat, выпускавшееся в период с 2005 по 2010 годы. Модель оснащалась бензиновыми и дизельными двигателями, доступна в кузовах седан и универсал (Variant). Четырехдверное купе на платформе B6 выделено в отдельную версию под названием Passat CC, производство которой велось с 2008 по 2015 год. В нашем подробном обзоре мы разберем расположение и функции блоков предохранителей и реле Volkswagen Passat B6 (CC), включая схемы, изображения и специальный акцент на предохранителе прикуривателя для удобства ремонта и диагностики электросистемы.
Важно отметить: конфигурация блоков предохранителей и реле, их количество и варианты установки могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего Volkswagen Passat B6.
Общее расположение блоков предохранителей и реле Passat B6
Диаграмма расположения
- Блок предохранителей в приборной панели на стороне пассажира
- Блок рядом с аккумулятором
- Блок за обшивкой багажника
- Блок предохранителей в приборной панели на стороне водителя
- Блоки реле

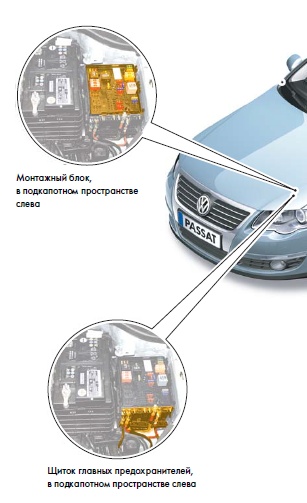

- Блок предохранителей и реле в моторном отсеке
- Блок главных предохранителей высокой мощности
Расположение блоков в салоне Volkswagen Passat B6
Блок предохранителей на стороне водителя в Passat B6
Этот блок размещен в левом конце приборной панели, за защитной крышкой, для легкого доступа при замене предохранителей.

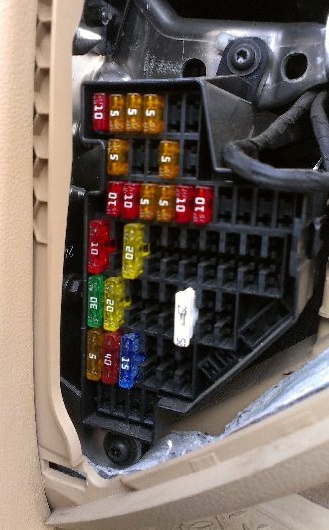

Фотография блока — пример
Схема предохранителей
Расшифровка. Вариант 1 для Passat B6
Эта конфигурация применялась в основном до апреля 2008 года на моделях Volkswagen Passat B6.
| 1 | 10А Диагностический разъём |
| 2 | 5А Клавиша отключения ASR и ESP, Кнопка AUTO HOLD |
| 3 | 5А Блок управления усилителя рулевого управления |
| 4 | 5А Выключатель стоп-сигналов |
| 5 | 10А Регулятор корректора фар, Исполнительный электродвигатель корректора фар, Блок управления левой фары |
| 6 | 5А Блок управления распознавания прицепа |
| 7 | 5А Блок управления комбинации приборов, Диагностический интерфейс шин данных |
| 8 | 5А Выключатель шторки заднего стекла (до мая 2005 года), Панель управления системы открывания гаражных ворот (до мая 2005 года), Блок управления задней шторки (до мая 2005 года), Электрохромное внутреннее зеркало заднего вида |
| 9 | 10А Блок управления системы полного привода |
| 10 | 5А Реле питания Motronic, Блок управления двигателем |
| 11 | 5А Клавиша аварийного регистратора данных, Зеркало с таксометром, Тахограф |
| 12 | 10А Блок управления двери водителя, Блок управления правой задней двери (с мая 2006 года) |
| 13 | 10А Выключатель освещения, диагностический разъём |
| 14 | 5А Блок управления электронной системы блокировки рулевой колонки |
| 15 | 5А Блок управления бортовой сети, Передний плафон освещения салона |
| 16 | 10А Электронный замок зажигания |
| 17 | 10А Приемопередающий модуль 1 системы охраны салона либо дополнительного отопителя, Датчик дождя и освещённости, Датчик наклона автомобиля, Сирена сигнализации |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Не используется |
| 21 | Не используется |
| 22 | 10А Расходомер воздуха 5А Реле электрического топливного насоса 2 |
| 23 | 10А Нагревательный резистор системы вентиляции картера двигателя (исполнение для стран с холодным климатом) |
| 24 | 5/20А Выключатель фонарей заднего хода, многофункциональный переключатель, блок управления АКП, Блок Mechatronik КП DSG |
| 25 | 10А Форсунки (до ноября 2005 года), 10А Панель управления системы открывания гаражных ворот (до апреля 2006 года) |
| 26 | 10А Выключатель шторки заднего стекла (с мая 2005 года), Блок управления задней шторки (с мая 2005 года) |
| 27 | 5А Реле приточного вентилятора, Блок управления Climatronic |
| 28 | 20А Блок управления системы распознавания прицепа (с мая 2006 года) |
| 29 | 20А Блок управления распознавания прицепа (задний левый габаритный огонь, стоп-сигнал, указатель поворота правый/левый) (до апреля 2006 года), Блок управления электромеханического стояночного тормоза (с мая 2006 года) |
| 30 | 15А Блок управления распознавания прицепа, Блок управления электромеханического стояночного тормоза (с мая 2006 года) |
| 31 | 15/25А Блок управления системы распознавания прицепа (до апреля 2006 года), (с мая 2006) Блок управления топливного насоса и его реле |
| 32 | 30А Блок управления бортовой сети (обогрев заднего стекла) |
| 33 | 20А Блок управления сдвижного люка |
| 34 | 15А Подкачивающий топливный насос |
| 35 | 25/30А Реле системы очистки фар, насос омывателя фар |
| 36 | 20А Реле для работы в режиме автономного отопителя (кроме а/м с Climatronic) |
| 37 | 25А Блок управления подогрева передних сидений |
| 38 | 15А Блок управления системы распознавания прицепа (с мая 2006 года), Прикуриватель (до апреля 2006 года), Задний прикуриватель — (до апреля 2006 года) |
| 39 | 5/40А Блок управления приточного вентилятора (Climatronic), Блок управления климатической установки |
| 40 | 5А Выключатель освещения |
| 41 | 15А Прикуриватель (с мая 2006 года), Задний прикуриватель (с мая 2006 года), 40А Вентилятор приточного воздуха и его реле (до апреля 2006 года), |
| 42 | 15А Насос и электродвигатель омывателей ветрового и заднего стёкол |
| 43 | 20А Блок управления дополнительного отопителя |
| 44 | 20А Реле для работы в режиме автономного отопителя |
| 45 | 25А Розетка 12 В |
| 46 | 5А Выключатель рации, Клавиша запуска двигателя |
| 47 | 15А Таксометр, места подключения дополнительного оборудования, контрольная лампа освещения салона |
| 48 | 20А Место подключения к зарядному устройству (только а/м в исполнении для полиции с мая 2005 года) |
| 49 | Не используется |
Для прикуривателя в Volkswagen Passat B6 в зависимости от года выпуска отвечают предохранители №38 или №41 номиналом 15А — проверяйте по схеме для точной замены.
Расшифровка. Вариант 2 для Passat B6
Эта версия блока предохранителей использовалась на автомобилях, произведенных с мая 2008 года.
| 1 | 10А Шторки заднего стекла |
| 2 | 5А Клавиша отключения ASR и ESP, Кнопка AUTO HOLD, Блок АБС, Блок управления электромеханического стояночного тормоза |
| 3 | 5А Выключатель освещения, Выключатель стоп-сигналов, Датчик уровня и температуры моторного масла, Блок управления усилителя рулевого управления |
| 4 | 5А Блок управления системы электронного регулирования демпфирования, Блок управления распознавания прицепа, Блок управления системы адаптивного освещения и корректора фар, Диагностический разъём |
| 5 | 10А Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления левой фары |
| 6 | 10А Блок управления системы полного привода |
| 7 | 5А Блок управления комбинации приборов, Диагностический интерфейс шин данных |
| 8 | 10А Блок управления правой фары, Исполнительный электродвигатель корректора правой фары |
| 9 | 10А Блок управления подушек безопасности, Блок управления системы определения занятости сиденья, Контрольная лампа отключения подушки безопасности переднего пассажира |
| 10 | 10А Переключатель Tiptronic, Расходомер воздуха, Блок управления топливного насоса , Блок управления топливного насоса, Реле питания Motronic, Блок управления двигателя |
| 11 | 5А Клавиша аварийного регистратора данных, Зеркало с таксометром, Тахограф |
| 12 | 10А Блок управления двери водителя, Блок управления двери переднего пассажира |
| 13 | 10А Выключатель освещения, диагностический разъём |
| 14 | 10А Сирена сигнализации |
| 15 | 5А Блок управления бортовой сети, Передний плафон освещения салона |
| 16 | 10А Электронный замок зажигания, Блок управления электронной системы блокировки рулевой колонки |
| 17 | 5А Клавиша электромеханического стояночного тормоза, Блок АБС |
| 18 | 10А Нагревательный резистор системы вентиляции картера двигателя (исполнение для стран с холодным климатом) |
| 19 | 7,5А Блок управления адаптивного круиз-контроля, Блок управления парковочного ассистента, Блок управления ассистента движения по полосе, Блок управления парковочного автопилота |
| 20 | 5А Панель управления системы открывания гаражных ворот |
| 21 | 10А Электрохромное внутреннее зеркало заднего вида, Выключатель с регулятором обогрева сиденья, Датчик высокого давления, Датчик загрязнения воздуха, Реле приточного вентилятора, Нагревательный резистор жиклеров омывателя, Блок управления климатической установки , Реле контроля напряжения |
| 22 | 20А Блок управления электромеханического стояночного тормоза |
| 23 | 15А Блок управления распознавания прицепа |
| 24 | 20А Блок управления электромеханического стояночного тормоза |
| 25 | 20А Блок управления распознавания прицепа |
| 26 | 15А Блок управления системы электронного регулирования демпфирования |
| 27 | 15/20А Реле топливного насоса |
| 28 | 10А Блок управления задних дверей, Центральный блок управления систем комфорта |
| 29 | 25А Блок управления подогрева задних сидений |
| 30 | 20А Блок управления сдвижного люка |
| 31 | 30А Инвертор с розеткой, 12 В - 230 В |
| 32 | 30А Блок управления бортовой сети (обогрев заднего стекла) |
| 33 | 30А Реле системы очистки фар, Насос омывателя фар |
| 34 | 25А Блок управления подогрева передних сидений |
| 35 | 30А Блок управления задних дверей |
| 36 | 15А Выключатель регулировки поясничного подпора сиденья, Клавиша регулировки угла наклона подушки сиденья, Клавиша регулировки положения спинки сиденья |
| 37 | 10А Датчик магнитного поля для компаса, Датчик дождя и освещённости, Датчик наклона автомобиля, Блок управления камеры заднего вида, Блок управления Climatronic, Устройство приема радиосигнала дополнительного жидкостного отопителя , Реле контроля напряжения |
| 38 | 40А Реле приточного вентилятора, Блок управления приточного вентилятора, Climatronic |
| 39 | 15А Многофункциональный переключатель (только для а/м с 6-ступенчатой АКП), Блок управления автоматической коробки передач, Выключатель фонарей заднего хода, Блок Mechatronik КП DSG |
| 40 | 15А Реле зарядки второй АКБ, Насос стеклоомывателя, Электродвигатель очистителя заднего стекла |
| 41 | 20А Прикуриватель |
| 42 | 15А Розетка 12 В |
| 43 | 20А Блок управления дополнительного отопителя (только при наличии второй АКБ) |
| 44 | 30А Блок управления двери водителя и пассажира |
| 45 | 20А Реле для работы в режиме автономного отопителя (только при наличии второй АКБ) |
| 46 | Не используется |
| 47 | 10А Приемопередающее устройство телефона (только а/м с системой Старт-стоп) |
| 48 | 5А Блок управления в комбинации приборов (только а/м с системой Старт-стоп) |
| 49 | Не используется |
В этой конфигурации предохранитель прикуривателя — №41 на 20А, а дополнительные розетки защищены №42 на 15А в Volkswagen Passat B6 после 2008 года.

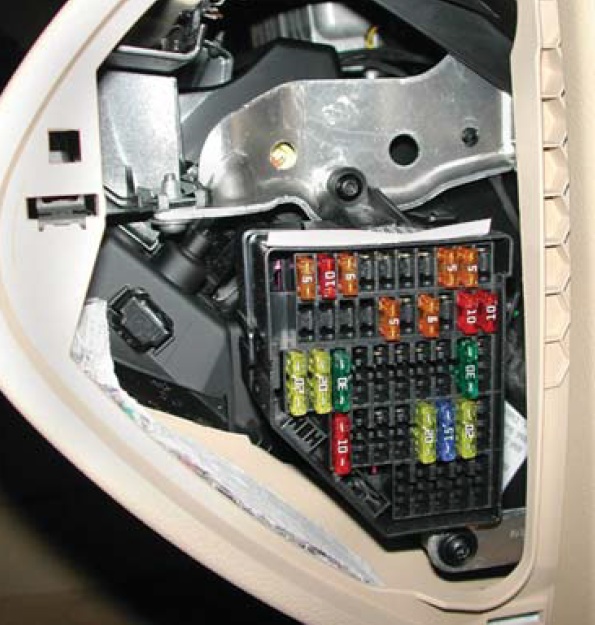

Блок предохранителей на стороне пассажира в Passat B6
Расположен в правом конце приборной панели, аналогично левому блоку, с защитной крышкой для безопасного доступа к предохранителям.
Вариант 1 исполнения блока

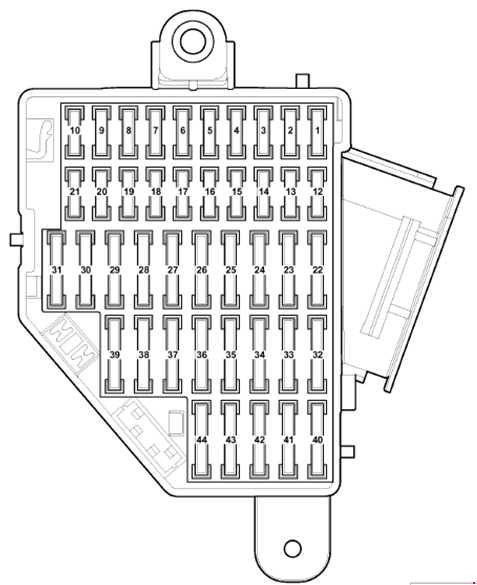

Схема правого блока
Назначение предохранителей в правом блоке Passat B6
| 1 | 5А Датчик магнитного поля для компаса (только а/м с мая 2005 года) |
| 2 | 5А Блок управления электромеханического стояночного тормоза, Блок управления АБС |
| 3 | 5А Датчик магнитного поля для компаса (только а/м до апреля 2006 года), Блок управления парковочного ассистента |
| 4 | 5А Блок управления адаптивного круиз-контроля |
| 5 | 10А Блок управления правой фары (только для фар с газоразрядными лампами) |
| 6 | 5А Переключатель Tiptronic |
| 7 | 5А Блок управления системы адаптивного освещения и корректора фар (только для фар с газоразрядными лампами) |
| 8 | 5А Датчик высокого давления, Датчик уровня и температуры моторного масла |
| 9 | 10А Контрольная лампа отключения подушки безопасности переднего пассажира, Блок управления подушек безопасности, Блок управления системы определения занятости сиденья |
| 10 | 5А Блок управления топливного насоса |
| 11 | Не используется |
| 12 | 10А Блок управления двери переднего пассажира, Блок управления правой задней двери (только а/м до апреля 2006 года) |
| 13 | 10А Блок управления парковочного ассистента (только а/м до апреля 2006 года) |
| 14 | 5А Блок управления видеокамеры заднего вида (только а/м с ноября 2007 года) |
| 15 | 5А Блок управления Climatronic, Блок управления климатической установки |
| 16 | 5А Переключатель Tiptronic |
| 17 | 5А Контрольная лампа электромеханического стояночного тормоза, Блок управления ABS |
| 18 | Не используется |
| 19 | Не используется |
| 20 | Не используется |
| 21 | Не используется |
| 22 | 30А Инвертор с розеткой, 12 В - 230 В |
| 23 | 30А Блок управления задними дверьми |
| 24 | 30А Блок управления доводчика задней левой двери (Variant) |
| 25 | 30А Блок управления доводчика задней правой двери (Variant) |
| 26 | Не используется |
| 27 | 25А Блок управления подогрева задних сидений |
| 28 | 15А Блок управления топливного насоса (только а/м до апреля 2006 года) |
| 29 | 30А Блок управления двери водителя и пассажира |
| 30 | 20А Блок управления электромеханического стояночного тормоза (только а/м до апреля 2006 года), Центральный блок управления системы комфорта (только а/м с мая 2006 года и до октября 2006 года) |
| 31 | 20А Блок управления электромеханического стояночного тормоза (только а/м до апреля 2006 года) 15А Блок управления топливного насоса |
| 32 | Не используется |
| 33 | 20А Розетка 12 В (только а/м до апреля 2006 года) |
| 34 | 15А Блок управления топливного насоса |
| 35 | 20А Прикуриватель (только а/м до апреля 2006 года) |
| 36 | Не используется |
| 37 | Не используется |
| 38 | 15А Розетка 12 В (только а/м с мая 2006 года) |
| 39 | 10А Регулятор подогрева сиденья, Блок управления Climatronic, Реле зарядки второй АКБ, Нагревательный элемент жиклеров омывателя |
| 40 | 5А Аварийный регистратор данных (только а/м в исполнении такси до мая 2005 года) |
| 41 | 15А Таксометр, Зеркало с таксометром, Лампа подсветки клавиши при активированной сигнализации, Место подключения в вещевом ящике и багажном отделении |
| 42 | 20А Место подключения в вещевом ящике (только а/м в исполнении такси до мая 2005 года) |
| 43 | 5А Блок управления дистанционного управления противоугонной сигнализации такси, Место подключения в вещевом ящике и багажном отделении |
| 44 | 10А Блок управления дистанционного управления противоугонной сигнализации такси, Розетка 12 В |
Предохранитель прикуривателя в этом блоке — №35 на 20А для моделей до апреля 2006 года в Passat B6.
Вариант 2 исполнения блока предохранителей
Эта схема применялась на Volkswagen Passat B6, выпущенных с мая 2008 года.

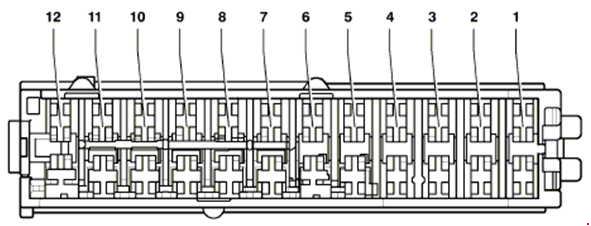

Расшифровка схемы правого блока Passat B6
| 1 | 30А Блок управления 2 крышки багажного отсека (только Variant) |
| 2 | 30А Блок управления крышки багажного отсека (только Variant) |
| 3 | Не используется |
| 4 | Не используется |
| 5 | Зарезервировано для спецавтомобилей |
| 6 | Зарезервировано для спецавтомобилей |
| 7 | Зарезервировано для спецавтомобилей |
| 8 | Зарезервировано для спецавтомобилей |
| 9 | Зарезервировано для спецавтомобилей |
| 10 | Не используется |
| 11 | Не используется |
| 12 | Не используется |
Блоки реле в салоне Passat B6

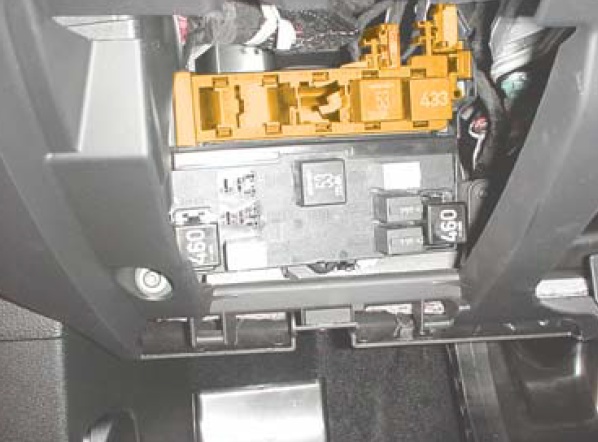

Реле установлены под приборной панелью со стороны водителя, рядом с блоком управления электрической системой автомобиля.

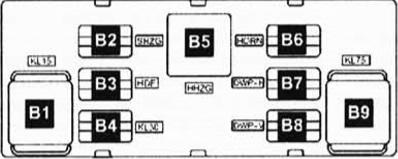

Диаграмма реле
Обозначения реле в Passat B6
| В1 | Реле подачи напряжения клеммы 15, (460) |
| В2 | Свободно |
| ВЗ | Свободно |
| В4 | Реле подачи напряжения клеммы 30, (449) |
| В5 | Реле обогрева заднего стекла, (53) |
| В6 | Реле двойного клаксона, (449) |
| В7 | Реле №1 двойного насоса омывателя, (404) |
| В8 | Реле №1 двойного насоса омывателя, (404) |
| В9 | Реле клеммы X, (460) |

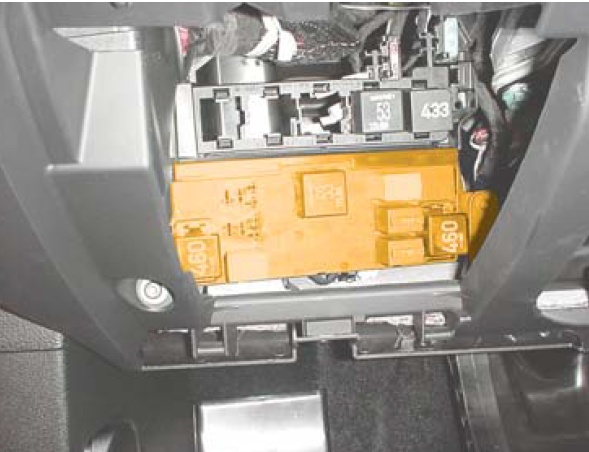

Дополнительный держатель реле фиксируется на блоке управления бортовой сетью. В версиях с подогревом сидений здесь размещены биметаллические термопредохранители для нагревательных элементов.
Диаграмма дополнительного блока реле
Описание реле в дополнительном блоке
- Реле дополнительного отопителя, (53)
- Свободно
- Реле вентилятора подачи свежего воздуха, (404)
- Свободно
- Реле топливного насоса №2, (404)
- Реле омывателей фар, (53)
- Реле подачи напряжения клеммы 50, (433)
- A — Резерв
- B — Резерв
- С — Термопредохранитель №1 (30 А) регулировки положения сиденья водителя
- D — Термопредохранитель №2 (30 А) регулировки положения сиденья водителя
Блоки предохранителей и реле в моторном отсеке Passat B6
Основной блок с предохранителями и реле расположен в левой части подкапотного пространства и разделен на монтажный блок и секцию с мощными главными предохранителями.
Монтажный блок в подкапотном пространстве
Конфигурация 1
Диаграмма монтажного блока
Расшифровка предохранителей монтажного блока Passat B6
| 1 | 5/15А Блок управления автоматической коробки передач, Блок Mechatronik КП DSG |
| 2 | 30А Блок управления ABS |
| 3 | 20А Центральный блок управления системы комфорта (до апреля 2006 года), Блок управления системы распознавания прицепа (с мая 2006 года) |
| 4 | 5А Блок управления бортовой сети |
| 5 | 20А Звуковой сигнал |
| 6 | 20А Катушки зажигания с выходными каскадами |
| 7 | 15А Регулятор давления топлива, 5А Датчик положения педали сцепления |
| 8 | 10А Блок управления вентилятора радиатора, Клапан газораспределения, Клапан эжекционного насоса, Клапан заслонки во впускном коллекторе |
| 9 | 5А Реле циркуляционного насоса |
| 10 | 10А Реле питания 2 Motronic, нагревательный элемент лямбда-зонда |
| 11 | 25/30А Блок управления двигателя |
| 12 | Не используется |
| 13 | Не используется |
| 14 | Не используется |
| 15 | 10А Циркуляционный насос |
| 16 | 5А Блок управления рулевой колонки |
| 17 | 5А Блок управления комбинации приборов |
| 18 | 30А Усилитель, Блок управления для спецавтомобилей |
| 19 | 15/20А Головное устройство, Блок управления с дисплеем радионавигационной системы |
| 20 | 20А Мобильный телефон, ТВ, цифровой спутник |
| 21 | 10А ТВ-тюнер, Цифровой спутниковый радио тюнер |
| 22 | 7,5А Блок управления мультимедийной системы |
| 23 | 10А Блок управления вентилятора радиатора, 5А Датчик магнитного поля для компаса |
| 24 | 5/10А Диагностический интерфейс шин данных |
| 25 | Не используется |
| 26 | 10А Блок управления двигателя, Реле питания Motronic |
| 27 | Не используется |
| 28 | Не используется |
| 29 | Не используется |
| 30 | 20А Блок управления дополнительного отопителя |
| 31 | 30А Блок управления электродвигателя стеклоочистителя |
| 32 | 10А Клапан давления наддува |
| 33 | 15А Регулятор давления топлива, Нагревательный элемент лямбда-зонда |
| 34 | Не используется |
| 35 | 20А Реле для работы в режиме автономного отопителя |
| 36 | Не используется |
| 37 | Не используется |
| 38 | Не используется |
| 39 | Не используется |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | 10А Диагностический насос топливной системы |
| 45 | 10А Лямбда-зонд |
| 46 | 10А Нагревательный элемент лямбда-зонда 1 после катализатора |
| 47 | 40А Блок управления бортовой сети, Ближний свет фар, Габаритные огни |
| 48 | 40А Блок управления бортовой сети, Ближний свет фар, Габаритные огни |
| 49 | Блок управления бортовой сети -J519- (питание клеммы 15) |
| 50 | 60А Реле зарядки второй АКБ |
| 51 | Не используется |
| 52 | 60А Нагревательный элемент ветрового стекла |
| 53 | 50А Блок управления бортовой сети, Блок предохранителей слева |
| 54 | 50А Э/мотор подачи дополнительного воздуха, Реле свечей накаливания |
Элементы реле в монтажном блоке
А1 — Реле подачи напряжения клеммы 30. , А2 — А4 — резерв
Конфигурация 2 монтажного блока
Диаграмма второй конфигурации
Расшифровка предохранителей
| 1 | 7,5А Блок управления мультимедийной системы |
| 2 | 30А Блок управления ABS |
| 3 | 20А Звуковой сигнал, Блок управления бортовой сети |
| 4 | 20А Центральный блок управления системы комфорта (до апреля 2006 года), 25А Блок управления системы распознавания прицепа (с мая 2006 года) |
| 5 | 5А Блок управления для контроля аккумуляторной батареи, Блок управления бортовой сети |
| 6 | 5А Блок управления автоматической коробки передач, 15А Блок Mechatronik КП DSG |
| 7 | 15А Блок управления с дисплеем для ТВ и радионавигационной системы, Головное устройство, Блок управления с дисплеем радионавигационной системы, 30А Стабилизатор напряжения |
| 8 | 30А Блок Mechatronik КП DSG |
| 9 | 5А Блок управления рулевой колонки |
| 10 | 20А Реле топливного насоса (только а/м с дизельными двигателями), Блок управления свечей накаливания, Катушки зажигания с выходным каскадом (цилиндры 1 — 4) |
| 11 | 5А Блок управления в комбинации приборов (только а/м с системой Старт-стоп) |
| 12 | 5А Блок управления электроники управления мобильного телефона, Антенны, Тв-тюнера, Цифрового спутника. |
| 13 | 10А Реле питания Motronic, Реле питания кл. 30, Блок управления двигателя |
| 14 | 25/30А Блок управления двигателя |
| 15 | 5/10А Диагностический интерфейс шин данных |
| 16 | 5А Реле насоса вторичного воздуха, 10А Клапан системы рециркуляции ОГ, Электромагнитный клапан ограничения давления наддува, Нагревательный элемент лямбда-зонда |
| 17 | 10А Клапан отключения топливного бака, 40А Реле малой мощности нагрева (с ноября 2006 года) |
| 18 | 5А Реле нагрева, 10А Насос системы прокачки ОЖ после выключения двигателя, 30А Блок управления системы обогрева восстановителя |
| 19 | 30А Усилитель |
| 20 | 5А Реле дополнительного топливного насоса, Блок управления вентилятора радиатора, Блок управления свечей накаливания, 10А Датчик положения педали сцепления, Клапан 1 системы изменения фаз газораспределения, 15А Регулятор давления топлива |
| 21 | 20А Блок управления дополнительного отопителя |
| 22 | 30А Блок управления электродвигателя стеклоочистителя |
| 23 | 5А Датчик магнитного поля для компаса, Блок управления свечей накаливания, 10А Термостат системы охлаждения двигателя с электронным управлением, Блок управления вентилятора радиатора, Электродвигатель привода воздушной заслонки /заслонок впускных каналов, Нагревательный элемент лямбда-зонда, Клапан газораспределения и коллектора |
| 24 | 10/15А Блок управления датчика выброса окислов азота, Нагревательный элемент лямбда-зонда |
| 25 | 40А Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты |
| 26 | 40А Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты |
| 27 | 60А Нагревательный элемент ветрового стекла |
| 28 | 40/50А Электродвигатель насоса вторичного воздуха, Блок управления свечей накаливания |
| 29 | 50А Блок управления бортовой сети, Реле разгрузки контакта X |
| 30 | 50А Блок управления бортовой сети |
Щиток главных предохранителей в моторном отсеке Passat B6
Этот щиток включает высокомощные предохранители в форме плавких вставок для защиты ключевых цепей.
Конфигурация 1 главных предохранителей
Диаграмма
Расшифровка главных предохранителей Passat B6
| 1 | 150/180А — Генератор |
| 2 | 80А Электродвигатель электро — усилителя рулевого управления |
| 3 | 50/80А Блок управления вентилятора радиатора |
| 4 | 80/100А Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа |
| 5 | 80А Блок предохранителей справа (до апреля 2008 года), Термопредохранитель 1 регулировки положения сиденья водителя |
| 6 | 80/100А Блок предохранителей слева / справа |
| 7 | 40А Блок управления ABS |
Конфигурация 2 главных предохранителей
Диаграмма
Описание главных предохранителей
| 1 | 150А — Генератор |
| 2 | 80А Электродвигатель электро — усилителя рулевого управления |
| 3 | 50/80А Блок управления вентилятора радиатора |
| 4 | 60А Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа |
| 5 | 60/80А Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа |
| 6 | 80/100А Блок предохранителей слева / справа |
| 7 | 60А Кабель зарядки второй АКБ, 100А — нагревательный элемент дополнительного воздушного отопителя, Реле большой мощности нагрева |
| 8 | 40А Блок управления ABS |
На моделях Passat B6 с дизельными двигателями под блоком предохранителей может быть установлен контроллер свечей накаливания.
Дополнительный блок в багажнике Volkswagen Passat B6
В комплектациях с аккумулятором в багажнике предусмотрены дополнительные предохранители и реле для защиты электрических цепей.
Назначение предохранителей в багажном блоке Passat B6
| 1 | 30А Блок предохранителей слева / справа |
| 2 | 80А Предохранители в коммутационном блоке |
| 3 | 125А Электропитание коммутационного блока |
| 4 | 5А Блок управления бортовой сети |
В левой боковой части багажника за обшивкой могут быть размещены реле: 70А для седана (Limousine), 60А для универсала (Variant).
Электрические схемы Volkswagen Passat B6
Подробную информацию о электрике и схемах Volkswagen Passat B6 вы можете найти в руководстве: «скачать».
Владельцам Passat CC после 2010 года рекомендуется также ознакомиться с описанием блоков предохранителей для Passat B7 для сравнения.
На нашем канале доступно видео по этой теме с демонстрацией блоков предохранителей Passat B6 — смотрите и подписывайтесь для полезных советов по ремонту.
Мы надеемся, что этот гид по предохранителям и реле Volkswagen Passat B6 поможет вам быстро диагностировать и устранить неисправности. Если остались вопросы по схемам или замене, оставляйте комментарии ниже.
