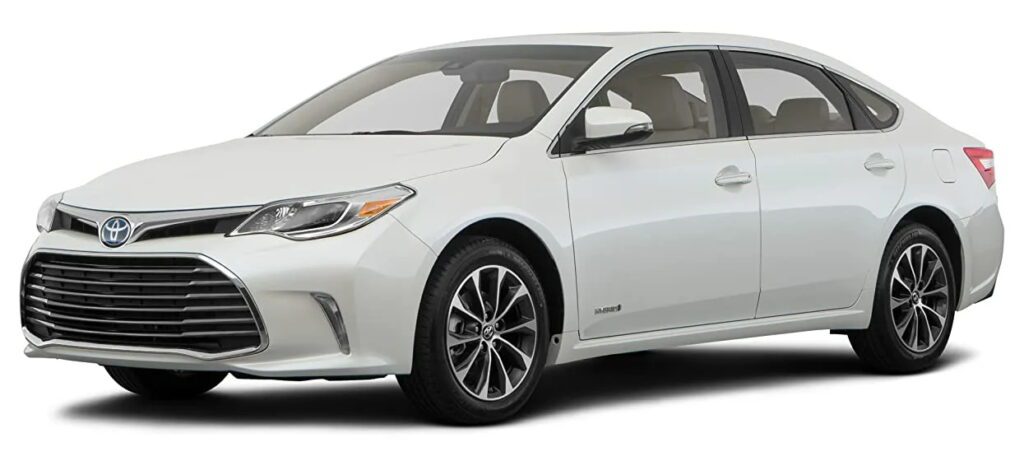

Toyota Avalon 4 поколения (индекс x40) производилась в период с 2013 по 2018 год, включая годы 2013, 2014, 2015, 2016, 2017 и 2018, с проведением рестайлинга. В данной статье представлено подробное руководство по предохранителям и реле Toyota Avalon 4: схемы расположения блоков, визуальные примеры с фотографиями, а также их размещение в автомобиле. Особое внимание уделим предохранителю прикуривателя, розетки и других ключевых элементов электрики Toyota Avalon 4 для самостоятельной диагностики и замены.
Салонный блок предохранителей
Этот блок размещен под приборной панелью на стороне водителя.
Расположение блока
Проверяйте назначение предохранителей по схеме на крышке блока для точности.
Пример схемы на крышке блока предохранителей

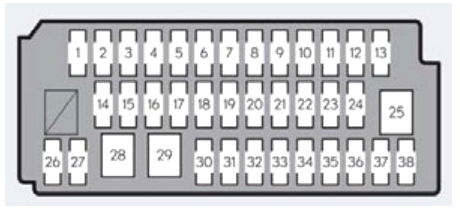

Схема салонного блока
Расшифровка предохранителей
| 1 | 10A ECU-IG1 NO.2 — ЭБУ кузова, аудиосистема, блокировка трансмиссии, зеркала, подтяжка ремней, дворники, обогрев руля, дисплей, парктроник, TPMS, люк, зеркало, датчик дождя, шторка, бесключевой доступ, электропривод багажника |
| 2 | 10A — Вентилятор радиатора, обогрев лобового стекла, VSC, ABS, зарядка, датчик руля, АКПП, EPS, шлюз, рулевая колонка |
| 3 | 5A PANEL NO.2 — Панель приборов, часы |
| 4 | 15A TAIL — Габаритные огни, поворотники, подсветка номеров |
| 5 | 20A DOOR F/R — Стеклоподъемники, зеркала, переднее правое |
| 6 | 20A DOOR R/R — Заднее правое стекло |
| 7 | 20A DOOR F/L — Стеклоподъемник, зеркала, переднее левое |
| 8 | 20A DOOR R/L — Заднее левое стекло |
| 9 | 7,5А H-LP LVL — Автоматическая регулировка фар |
| 10 | 10А WASHER — Омыватель лобового стекла |
| 11 | 7,5А A/C-IG1 — Кондиционер, PTC-обогрев, датчики, обогрев сидений, вентиляторы |
| 12 | 25А WIPER — Дворники лобового стекла |
| 13 | 7,5А BKUP LP — МПВ, последовательный впрыск, АКПП, аудио, навигация, задние огни |
| 14 | 10A FUEL OPN — Открыватель топливной крышки |
| 15 | 10A EPS-IG1 — Электроусилитель руля |
| 16 | 15A P/OUTLET RR — Задняя розетка питания |
| 17 | 5A RADIO-ACC — Аудио, Remote Touch, дисплей, навигация |
| 18 | 10A S/HTR&FAN F/R — Обогрев и вентиляция передних сидений |
| 19 | 10A S/HTR&FAN F/L — Обогрев и вентиляция левого переднего сиденья |
| 20 | 7,5A OBD — Диагностический порт |
| 21 | 10A ECU-B NO.2 — Выключатель стекол, кондиционер, бесключевой доступ, TPMS, шторка |
| 22 | 10A STRG HTR — Подогрев руля |
| 23 | 25A PTL — Электропривод багажника |
| 24 | 7,5A STOP — Питание, МПВ, впрыск, VSC, ABS, АКПП, поддержка водителя, реле моторного отсека, стоп-сигналы, бесключевой доступ |
| 25 | 30A P/SEAT F/L — Электрорегулировка левого сиденья |
| 26 | 7,5A A/C-B — Кондиционер |
| 27 | 10A S/ROOF — Люк, панорамная крыша |
| 28 | 30А P/SEAT F/R — Электрорегулировка правого сиденья |
| 29 | 30A PSB — Ремень с превентивным натягом |
| 30 | 20A D/L-AM1 — ЭБУ кузова, центральный замок |
| 31 | 20A TI&TE — Регулировка рулевой колонки |
| 32 | 10A A/B — Система SRS, классификация пассажиров |
| 33 | 7,5A ECU-IG2 NO.1 — Приборы |
| 34 | 7,5A ECU-IG2 NO.2 — VSC, ABS, шлюз, бесключевой доступ, SRS |
| 35 | 15A CIG& P/OUTLET — Прикуриватель и розетка |
| 36 | 7,5A ECU-ACC — ЭБУ кузова, приборы, зеркала |
| 37 | 10A ECU-IG1 NO.3 — Парктроник, поддержка водителя, BSM, радар |
| 38 | 20A S/HTR RR — Обогрев задних сидений |
Предохранитель прикуривателя в Toyota Avalon 4 — это элемент под номером 35.
Предохранители и реле под капотом
Главный блок в моторном отсеке
Основной блок предохранителей и реле Toyota Avalon 4 расположен слева в двигательном отсеке, около аккумуляторной батареи, и прикрыт пластиковой крышкой.
Визуальный пример блока

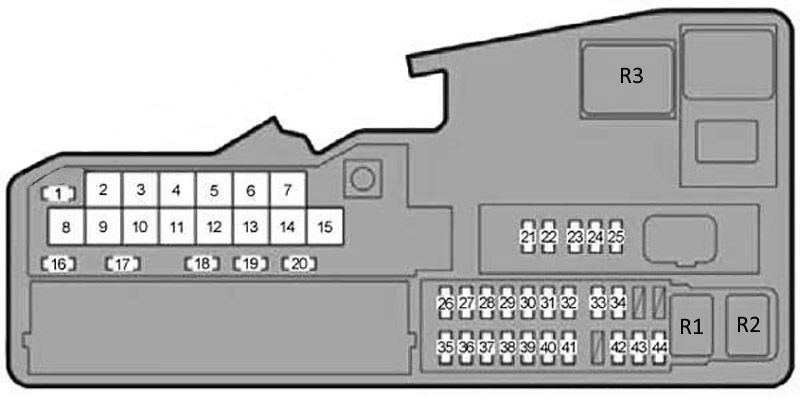

Схема блока под капотом
Описание элементов
| 1 | 5A WIP-S — Поддержка водителя, дворники |
| 2 | 50A FAN — Вентилятор охлаждения |
| 3 | 30A H-LPCLN — Очистка фар |
| 4 | 30A ENGW/PMP — ES 300h, ES 350h: Охлаждение двигателя |
| 5 | 50A PTC HTR NO.2 — PTC-обогреватель |
| 6 | 50A PTC HTR NO.1 — PTC-обогреватель |
| 7 | 50A HTR — Кондиционер |
| 8 | 140A ALT — ES 250, ES 350: Зарядка |
| 8 | 120A DC/DC — ES 300h, ES 350h: Гибрид |
| 9 | 30A ABS NO.2 — ES 250, ES 350: VSC, ABS |
| 10 | 30A ST/AM2 — ES 250, ES 350: Запуск |
| 10 | 30A ABS NO.1 — ES 300h, ES 350h: VSC, ABS |
| 11 | 30A H-LP-MAIN — Фары RH-LO, LH-LO |
| 12 | 50A ABS MTR NO.2 — ES 300h, ES 350h: VSC, ABS |
| 13 | 50A ABS NO.1 — ES 250, ES 350: VSC, ABS |
| 13 | 50A ABS MTR NO.1 — ES 300h, ES 350h: VSC, ABS |
| 14 | 50A R/B NO.2 — ES 300h, ES 350h: IGCT MAIN, INV W/PMP |
| 15 | 80A EPS — Усилитель руля |
| 16 | 7,5A S-HORN — Гудок |
| 17 | 15A DEICER — Обогрев лобового стекла |
| 18 | 10A HORN — Сигнал |
| 19 | 15A TV — Дисплей, аудио, Remote Touch, приборы |
| 20 | 30A AMP NO.2 — Аудиосистема |
| 21 | 15A EFI NO.2 — МПВ, последовательный впрыск, АКПП |
| 22 | 10A EFI NO.3 — ES 250, ES 350: МПВ, впрыск, воздух, выхлоп |
| 22 | 7,5A EFI NO.3 — ES 300h, ES 350h: МПВ, впрыск, воздух |
| 23 | 7,5A 1NJ — МПВ, последовательный впрыск |
| 24 | 7,5A ECU-IG2 NO.3 — МПВ, впрыск, АКПП, мощность, блокировка, круиз |
| 25 | 15A IGN — Запуск |
| 26 | 25A D/L-AM2 — Центральный замок |
| 27 | 25A IG2-MAIN — INJ, IGN |
| 28 | 7,5A ALT-S — ES 250, ES 350: Зарядка |
| 28 | 7,5A DC./DC-S — ES 300h, ES 350h: Гибрид |
| 29 | 5A MAYDAY |
| 30 | 15A TURN&HAZ — Поворотники, аварийка |
| 31 | 10A STRG LOCK — Блокировка руля |
| 32 | 30A AMP — Аудио |
| 33 | 15A H-LP LH-LO — Левая фара |
| 34 | 15A H-LP RH-LO — Правая фара |
| 35 | 30A EFI-MAIN NO.1 — EFI NO.2, EFI NO.3, топливо |
| 36 | 5A SMART — Бесключевой доступ, классификация |
| 37 | 10A ETCS — МПВ, последовательный впрыск |
| 38 | 7,5A ABS NO.2 — ES 300h: VSC, ABS |
| 39 | 7,5A EFI NO.1 — МПВ, впрыск, АКПП |
| 40 | 20A A/F — ES 250, ES 350: Воздухозабор |
| 40 | 20A EFI-MAIN NO.2 — ES 300h, ES 350h: Топливо, воздух, выхлоп |
| 41 | 7,5A AM2 — Питание, бесключевой доступ |
| 42 | 10A PANEL — Подсветка кнопок, аудио, дисплей, рычаг, ящики, Remote Touch, парктроник |
| 43 | 7,5A DOME — Часы, подсветка ног, габаритные, декор, персональные лампы дверей |
| 44 | 10A ECU-B NO.1 — Бесключевой, ЭБУ кузова, руль, приборы, шлюз, колонка, сиденья, модуль, зеркала, багажник |
Расположение реле
- R1 — ST — Реле стартера
- R2 — HORN — Реле клаксона
- R3 — H-LP — Реле головного освещения
Вспомогательный блок для гибридов
Предназначен специально для гибридных версий Toyota Avalon 4.
Схема вспомогательного блока
Функции элементов
- BATT FAN — 7,5A Вентилятор батареи
- INV W/PMP RLY — 7.5A Реле INV W/PMP
- DC/DC IGCT — 10A Гибридная система
- INV — 7.5A Гибрид
- BATTVLSSR — 10A Гибрид
- PM IGCT — 7.5A Управление питанием, гибрид
- IGCT-MAIN — 25A INV W/PMP RLY, INV, DC/DC IGCT, BATT VL SSR, PM IGCT, BATT FAN
- INV W/PMP — 15A Гибрид
Если возникли вопросы по предохранителям или реле Toyota Avalon 4, оставляйте отзывы в комментариях.
