Расположение предохранителей Suzuki Jimny 2018–2025

Suzuki Jimny четвертого поколения производился в период с 2018 по 2025 год, включая модели 2019, 2020, 2021, 2022, 2023 и 2024 годов с регулярными доработками. Модель претерпела несколько обновлений в электрической системе. В этой публикации мы подробно разберем расположение блоков предохранителей и реле для Suzuki Jimny 4, предоставим схемы fuse box, фото-иллюстрации и точные места установки. Особое внимание уделим предохранителю прикуривателя, а также другим ключевым элементам электрики автомобиля.

Функции предохранителей и реле в Suzuki Jimny 4 могут варьироваться в зависимости от года выпуска, комплектации и уровня электрического оборудования вашего внедорожника.

Расположение блока предохранителей в салоне

В интерьере Suzuki Jimny 4 основной блок fuse box установлен под торпедо, слева от водителя, за защитной панелью.

Иллюстрация расположения

Обязательно проверяйте назначение предохранителей по схеме на крышке вашего блока в салоне Suzuki Jimny.

Диаграмма блока

Расшифровка предохранителей

1	30A P/W — Электростеклоподъемники передние и задние
2	10A MTR — Комбинация приборов и счетчики
3	15A IG — Система зажигания
4	5A IG1 SIG2 — Электроусилитель рулевого управления
5	20A SHIFT — Резерв (не применяется)
6	20A S/R — Солнцезащитный люк
7	Резерв
8	20A D/L — Центральный замок дверей
9	15A STL — Иммобилайзер и блокировка руля
10	10A HAZ — Аварийные огни
11	5A A-STOP — ЭБУ двигателя
12	10A RR FOG — Задний противотуманный свет
13	5A ABS — Система стабилизации ABS/ESP
14	15A S/H — Подогрев сидений
15	5A IG1 SIG3 — Камера заднего вида
16	10A DOME2 — Домашнее освещение салона
17	5A DOME — Приборная панель и дисплей
18	15A RADIO — Аудиосистема
19	5A CONT — Контрольные цепи
20	5A KEY2 — Ключ зажигания
21	20A P/WT — Таймер стеклоподъемников
22	5A KEY — Зажигание
23	15A HORN — Клааксон
24	5A TAIL — Левый габарит (с автоосвещением)
25	10A TAIL — Габариты слева и справа (без автоосвещения)
25	Правый габарит (с автоосвещением)
26	10A A/B — Airbag система
27	10A IG1 SIG — BCM или idle stop
28	10A BACK — Фары заднего хода
29	5A ACC3 — Аксессуары
30	20A RR DEF — Обогрев заднего стекла
31	10A MRR HTR — Подогрев боковых зеркал
32	15A ACC2 — Прикуриватель и розетка 12V
33	5A ACC — Аудиоаппаратура
34	10A WIP — Очиститель заднего стекла
35	5A IG2 SIG — Вентиляция и обдув
36	15A WASH — Насос омывателя
37	25A FR WIP — Стеклоочистители спереди
38	10A STOP — Тормозные огни

Предохранитель прикуривателя в Suzuki Jimny 4 маркирован номером 32 и имеет номинал 15А, расположен в салонном блоке.

Блок предохранителей в моторном отсеке

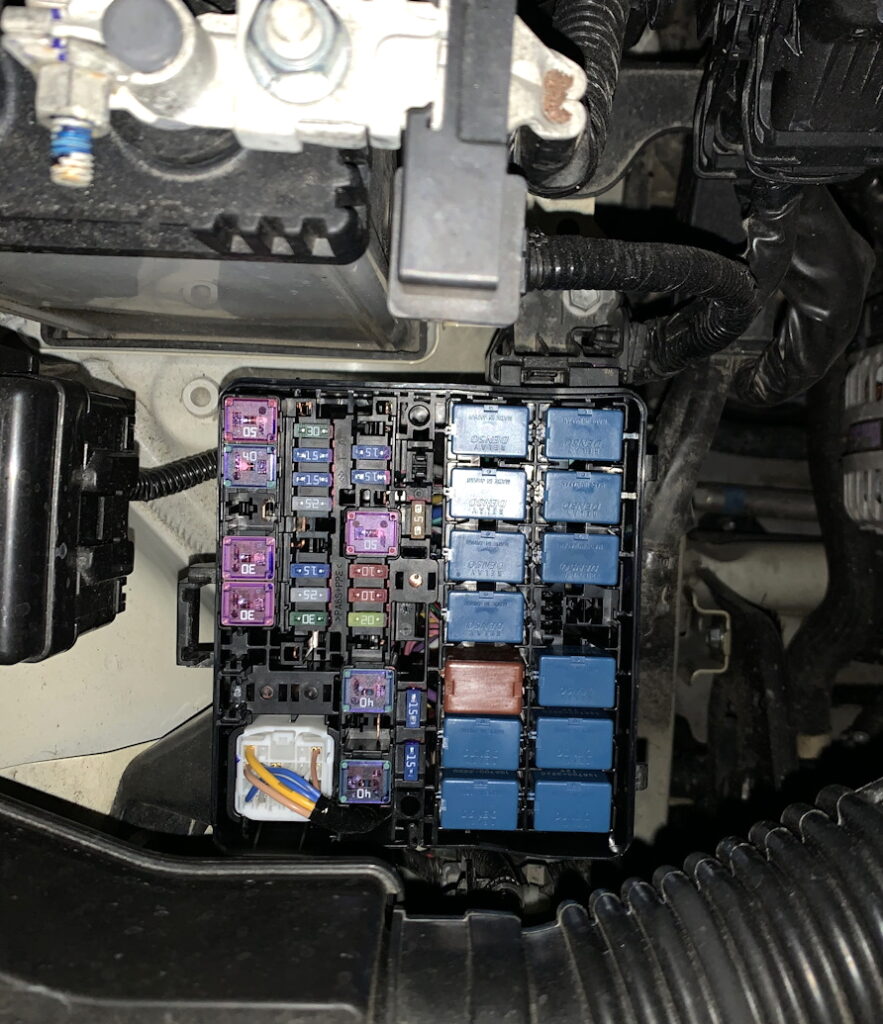

В подкапотном пространстве Suzuki Jimny 4 релейный и предохранительный блок fuse relay box размещен вблизи аккумулятора, для удобного доступа к основным цепям двигателя.

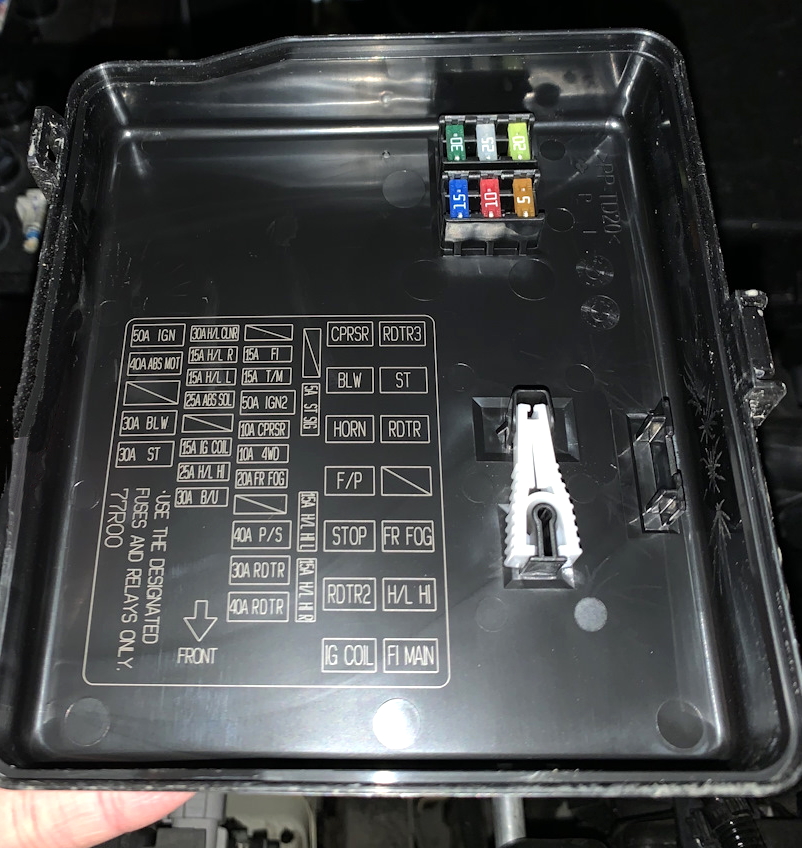

Диаграмма с крышки подкапотного блока

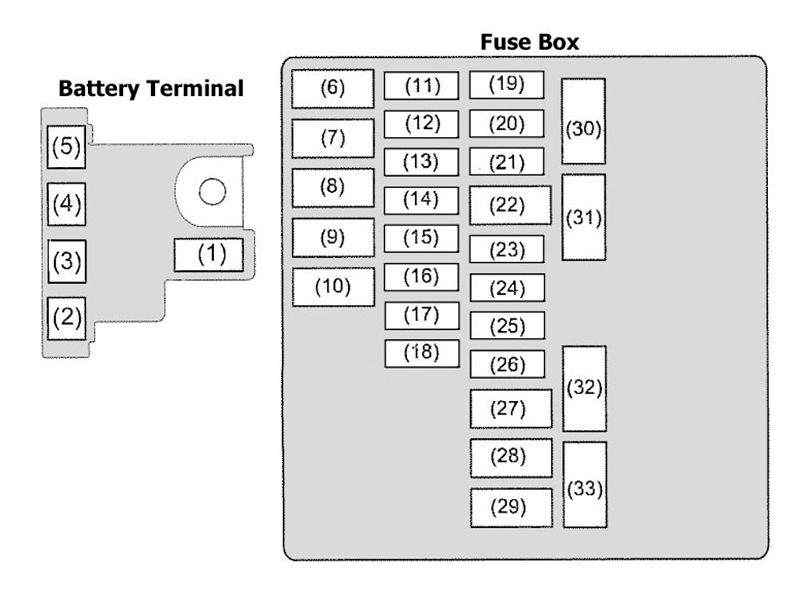

Полная схема подкапотного блока

Описание предохранителей

1	120A FL1 — Основной предохранитель
2	100A FL2 — Цепи кузова
3	80A FL3 — Электрооборудование
4	100A FL4 — Дополнительные системы
5	50A FL5 — Резервный
6	50A Зажигание
7	40A ABS насос
8	Резерв
9	30A Вентилятор охлаждения
10	30A Стартер
11	30A Омыватель фар
12	15A Правая фара ближнего света
13	15A Левая фара ближнего света
14	25A ЭБУ ABS/ESP
15	Резерв
16	15A Зажигание катушки
17	25A Дальний свет фар
18	30A Реверс-лампы
19	Резерв
20	15A Инжектор топлива
21	15A Трансмиссия 4WD
22	50A Зажигание SW2
23	10A Компрессор A/C
24	10A Полный привод 4WD
25	20A Противотуманки спереди
26	Резерв
27	40A Гидроусилитель руля
28	Резерв
29	40A Вентилятор радиатора
30	Резерв
31	5A Стартер сигнализация
32	15A Дальний свет левая
33	15A Дальний свет правая
