Lexus ES 350 пятого поколения производился в период с 2006 по 2012 год под кодовым обозначением V40. За эти годы автомобиль прошел рестайлинг. В этой статье мы подробно разберем расположение всех электронных блоков управления для Лексус ES 350 5 поколения, включая схемы предохранителей и реле, их фото, назначения и места установки. Особое внимание уделим предохранителю, отвечающему за работу прикуривателя и розеток в Lexus ES 350 V40.
Количество компонентов в блоках предохранителей Lexus ES 350 может варьироваться в зависимости от года выпуска модели и комплектации.
Электронные блоки в салоне Lexus ES 350
Расположение блоков предохранителей и реле

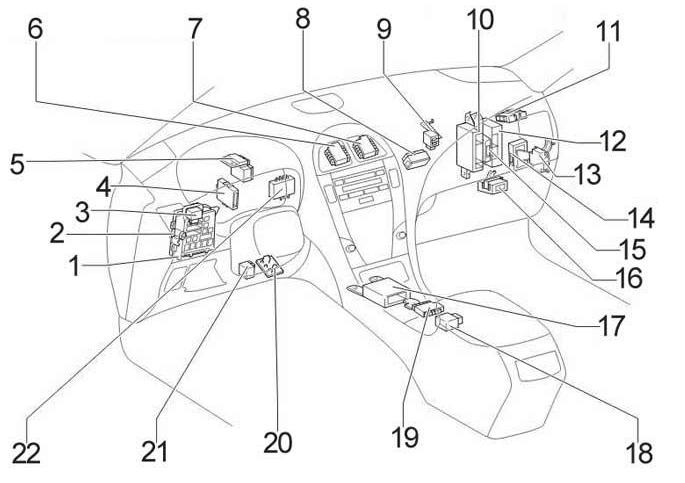

Схема расположения блоков в салоне
Назначение элементов
- Блок предохранителей салона
- Блок управления электроникой кузова Lexus ES 350
- Реле поворотников
- Блок адаптивного освещения
- Распределительный блок №3
- Распределительный блок №1
- Распределительный блок №2
- Распределительный блок №4
- Реле стеклоочистителя
- Усилитель климат-контроля
- Блок регулировки наружных зеркал
- Блок сертификации системы
- Блок активных подушек безопасности
- Блок контроля дистанции
- Сетевой шлюз ECU
- Блок мониторинга давления в шинах TPMS
- Центральный модуль подушек безопасности
- Блок блокировки трансмиссии
- Распределительный блок №5
- Блок электронной блокировки руля
- Блок управления рулевой колонкой
- Блок идентификации ID
Блок предохранителей в салоне

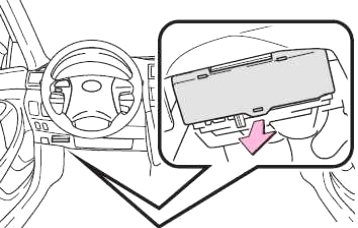

Основной блок с предохранителями салона Lexus ES 350 V40 расположен слева от панели приборов. Чтобы получить доступ к предохранителям, снимите пластиковую защитную крышку.
Всегда проверяйте назначения предохранителей на схеме под крышкой блока для вашей комплектации Lexus ES 350.

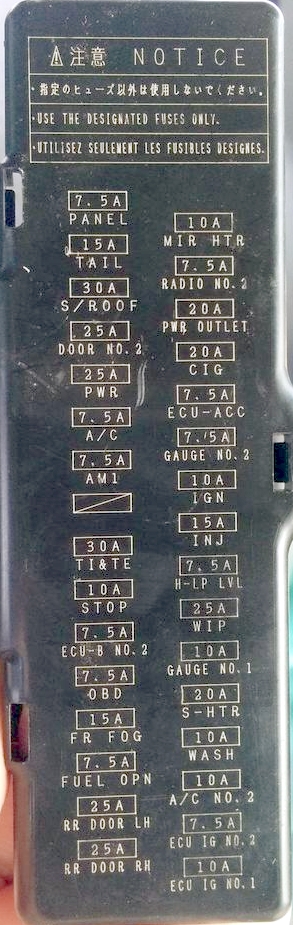

Схема на крышке блока предохранителей
Полная схема блока предохранителей салона
Расшифровка предохранителей
| 1 | 25А RR DOOR RH — Задний правый стеклоподъемник |
| 2 | 25А RR DOOR LH — Задний левый стеклоподъемник |
| 3 | 7,5А FUEL OPN — Лючок топливного бака |
| 4 | 15А FR FOG — Передние противотуманные фары |
| 5 | 7,5А OBD — Диагностический порт OBD-II |
| 6 | 7,5А ECU−B NO.2 — Стеклоподъемники |
| 7 | 10А STOP — Стоп-сигналы, дополнительный стоп-сигнал, блокировка селектора АКПП, топливная система, блок кузова, ABS, VSC, TRC, BA, ETCS |
| 8 | 30A TI&TE — Наклонное и телескопическое рулевое управление |
| Резервный слот | |
| 9 | 7,5A AM1 — Топливная система EFI |
| 10 | 7,5A A/C — Система кондиционирования воздуха |
| 11 | 25A PWR — Стеклоподъемники |
| 12 | 25A DOOR NO.2 — Блок управления кузовной электроникой |
| 13 | 30A S/ROOF — Электролюк |
| 14 | 15A TAIL — Габариты, номерной знак, задний ход, поворотники, блок кузова |
| 15 | 7,5A PANEL — Навигация, подогрев сидений, аварийка, А/С, аудио, часы, подсветка, VSC, TRC, панель приборов, рулевые кнопки |
| 16 | 10A ECU IG NO.1 — Блок кузова, дворники, люк, TPMS, вентилятор охлаждения, навигация, зеркало заднего вида |
| 17 | 7,5A ECU IG NO.2 — ABS, VSC, TRC, BA, селектор АКПП, АКПП, круиз-контроль |
| 18 | 10A A/C NO.2 — Кондиционер, обогрев заднего стекла |
| 19 | 10A WASH — Дворники и омыватель |
| 20 | 20A S-HTR — Подогрев передних сидений |
| 21 | 10A GAUGE NO.1 — Аварийная сигнализация, задний ход, EFI, зарядка АКБ |
| 22 | 25A WIP — Дворники и омыватель |
| 23 | 7,5A H−LP LVL — Электрокорректор фар |
| 24 | 15A INJ — Топливная система, запуск двигателя |
| 25 | 10A IGN — EFI, иммобилайзер, SRS, блокировка руля, классификатор пассажира, ETCS, бесключевой доступ |
| 26 | 7,5A GAUGE NO.2 — Панель приборов, часы, MID-дисплей |
| 27 | 7,5A ECU−ACC — Часы, селектор АКПП, блок кузова, зеркала, бесключевой доступ |
| 28 | 20A CIG — Прикуриватель и передняя розетка |
| 29 | 20A PWR OUTLET — Задняя розетка 12V |
| 30 | 7,5A RADIO NO.2 — Аудиосистема, навигация |
| 31 | 10A MIR HTR — Обогрев боковых зеркал |
Предохранители для прикуривателя (28) и задней розетки (29) по 20А обеспечивают питание в Lexus ES 350 5 поколения.
Дополнительно, предохранители 32 на 30А POWER (стеклоподъемники) и 33 на 30А P/SEAT (электросиденья) размещены в верхней секции блока предохранителей.
Реле в блоке салона
На задней панели блока предохранителей салона Lexus ES 350 установлены ключевые реле.
Схема реле
Обозначения реле
- R1 Противотуманные фары
- R2 Габаритные огни
- R3 Вспомогательное реле
- R4 Стеклоподъемники
- R5 Зажигание (IG1)
Дополнительные модули и блоки
Схема дополнительных элементов
Расшифровка
- Модуль переднего левого стеклоподъемника
- Модуль переднего правого стеклоподъемника
- Блок управления люком
- Распределительный блок №6
- Блок ремней безопасности
- Модуль регулировки клиренса
- Аудиоусилитель
- Приемник центрального замка
- Реле задней шторки
- Модуль заднего правого стеклоподъемника
- Антенна TPMS и ресивер
- Модуль заднего левого стеклоподъемника
Блоки под капотом Lexus ES 350
Расположение блоков

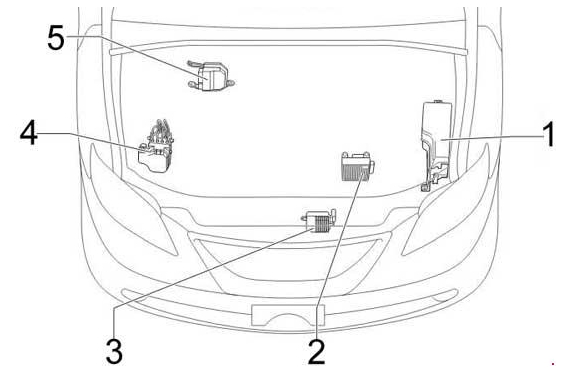

Схема подкапотных блоков
Назначение
- Основной блок предохранителей и реле под капотом
- Блок управления АКПП
- Модуль вентилятора охлаждения
- Блок VSC (курсовая устойчивость)
- Блок управления двигателем ECU
Блок предохранителей и реле под капотом
Подкапотный блок предохранителей и реле в Lexus ES 350 5 поколения размещен слева от моторного отсека и защищен крышкой.

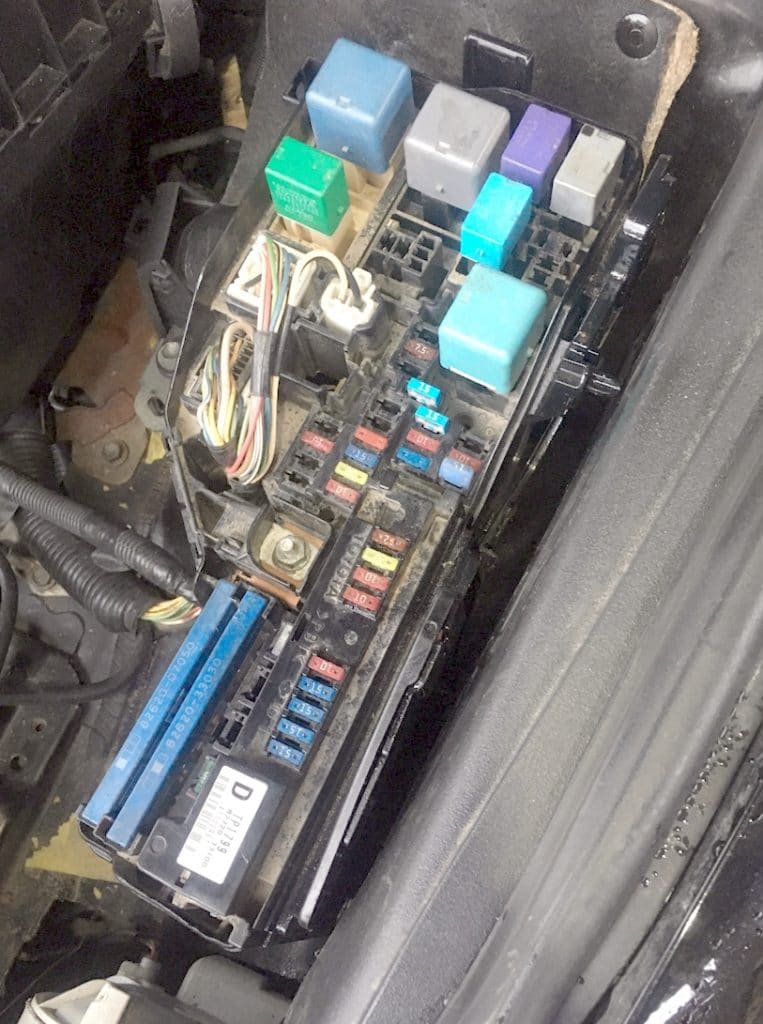

Фото примера блока

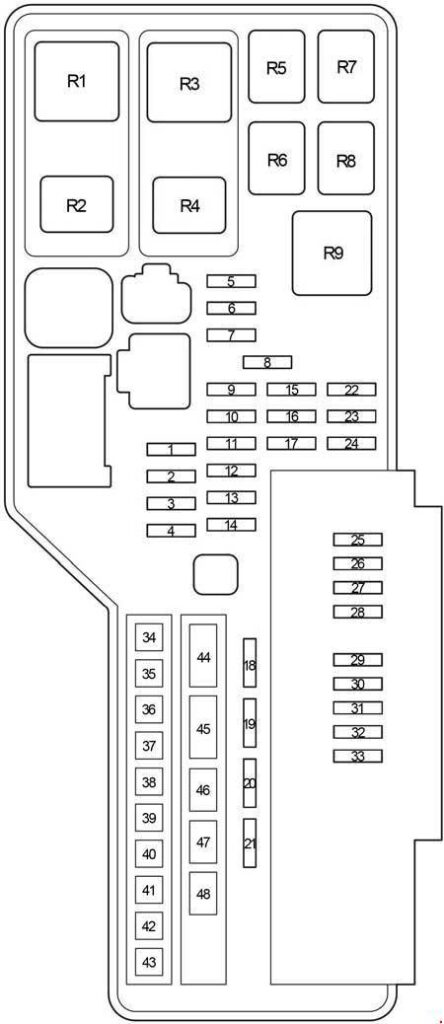

Схема блока
Описание предохранителей и реле
| 1 | 10A ALT-CDS — Альтернатор |
| 2 | 10A RR FOG — Задний противотуманный фонарь |
| 3 | — |
| 4 | — |
| 5 | 7,5A AM2 — Система стартера |
| 6 | 7,5A ALT−S — Зарядка аккумулятора |
| 7 | 10A Mayday — Система экстренной связи |
| 8 | — |
| 9 | 15A A/C CTRL PNL — Панель климат-контроля |
| 10 | 10A E−ACM — Активный контроль шума двигателя |
| 11 | 10A ETCS — Электронный дроссель ETCS-i |
| 12 | 15A HAZ — Поворотники и аварийная сигнализация |
| 13 | 20A IG2 — EFI/D-4S, предохранители «GAUGE NO.2», «IGN» |
| 14 | 20A STR LOCK — Электронная блокировка руля |
| 15 | 10A DOME — Подсветка салона, приборы, зеркало |
| 16 | 10A ECU−B NO.1 — Питание ECU |
| 17 | 15A RADIO NO.1 — Аудиосистема |
| 18 | 25A DOOR NO.1 — Центральный замок |
| 19 | 30A AMP2 — Аудиоусилитель |
| 20 | 30A AMP — Аудиосистема |
| 21 | 30A EFI MAIN — EFI/D-4S, блок кузова, «EFI NO.2», «EFI NO.3» |
| 22 | — |
| 23 | 10A EFI NO.3 — Топливная система EFI/D-4S |
| 24 | 15A EFI NO.2 — Топливная система EFI/D-4S |
| 25 | 7,5A S−HORN — Гудок (сигнализация) |
| 26 | 20A A/F — Сенсоры воздуха/топлива EFI/D-4S |
| 27 | 10A MPX−B — Мультиплексная шина приборов |
| 28 | 10A EFI NO.1 — EFI/D-4S, блок кузова |
| 29 | 10A HORN — Гудок |
| 30 | 15A H−LP (RL) — Левый ближний свет |
| 31 | 15A H−LP (LL) — Правый ближний свет |
| 32 | 15A H−LP (RH) — Левый дальний свет |
| 33 | 15A H−LP (LH) — Правый дальний свет |
| 34 | 50A HTR — Нагреватель кондиционера |
| 35 | 50A ABS NO.1 — ABS и VSC |
| 36 | 50A FAN MAIN — Основной вентилятор охлаждения |
| 37 | 30A ABS NO.2 — ABS и VSC |
| 38 | 50A RR DEF — Обогрев заднего стекла |
| 39 | 30A P-P / SEAT — Электрорегулировка сидений |
| 40 | 30A H−LP CLN — Омыватель фар |
| 41 | — |
| 42 | — |
| 43 | 30A PSB — Претензионные ремни безопасности |
| 44 | 120A ALT — Главный предохранитель АКБ: питает «PSB», «H-LP CLN», «P-P/SEAT», «RR DEF», «ABS NO.2», «FAN MAIN», «ABS NO.1», «HTR», «RR FOG», «RR DOOR RH», «RR DOOR LH», «FUEL OPN», «FR FOG», «OBD», «STOP», «TI & TE», «A/C», «PWR», «DOOR NO.2», «S/ROOF», «GAUGE NO.2», «POWER», «P/SEAT» |
| 45 | — |
| 46 | — |
| 47 | — |
| 48 | 30A ST — Стартер |
| Реле под капотом | |
| R1 | VSC No.2 — Курсовая устойчивость VSC |
| R2 | VSC No.1 — Курсовая устойчивость VSC |
| R3 | Вентиляторы охлаждения |
| R4 | Стоп-сигналы |
| или | |
| Задний противотуманный фонарь | |
| R5 | Стартер (ST) |
| R6 | Зажигание (IG2) |
| R7 | Компрессор кондиционера (A/C) |
| R8 | Реле стартера (ST CUT) |
| R9 | Обогрев заднего стекла |
В некоторых комплектациях Lexus ES 350 дополнительные реле вентиляторов охлаждения могут быть установлены отдельно от основного блока.
