Volkswagen Touran — это практичный компактвэн, предназначенный для 5 или 7 пассажиров. Первое поколение модели оснащалось бензиновыми и дизельными моторами и производилось в период с 2003 по 2015 год, включая обновления в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 годах. За это время автомобиль прошел два рестайлинга. С 2016 года выпускается второе поколение Фольксваген Туран. В этой статье мы подробно разберем расположение и назначение блоков предохранителей и реле для Volkswagen Touran первого поколения, с иллюстрациями, схемами и фото. Особое внимание уделим предохранителю прикуривателя Фольксваген Туран, а также схемам замены предохранителей и реле.
Первое поколение Volkswagen Touran подверглось двум обновлениям, поэтому характеристики предохранителей и реле в блоках могут варьироваться в зависимости от года выпуска и комплектации. Рекомендуем проверять по вашей модели Фольксваген Туран.
Блоки в салоне

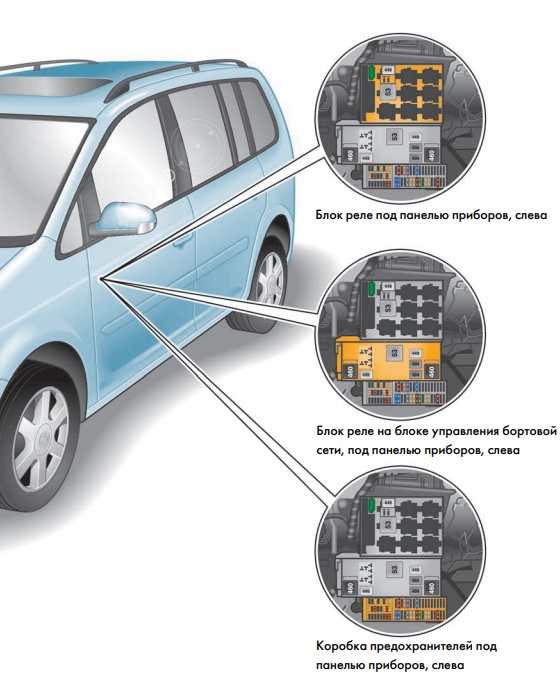

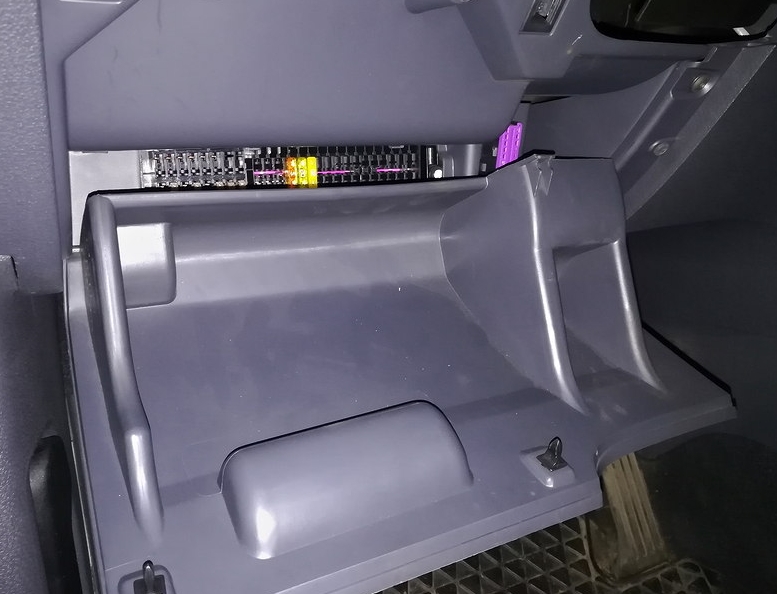

Общее расположение блоков предохранителей в салоне
Основные блоки предохранителей и реле расположены под торпедо, со стороны водителя, за бардачком. Это удобное место для доступа к электрике Volkswagen Touran.
Чтобы обеспечить удобный доступ к блокам предохранителей Фольксваген Туран, просто снимите крышку.

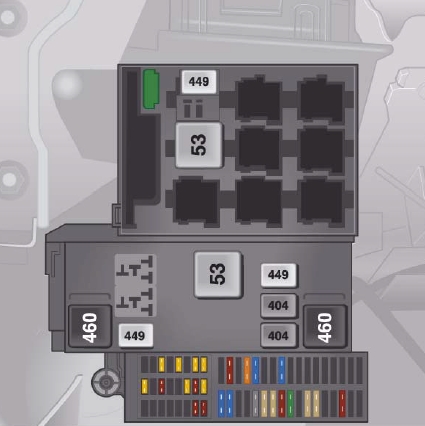

Общая структура блока предохранителей в салоне

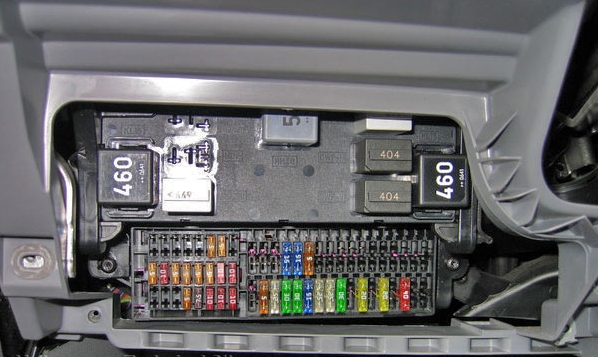

Блок предохранителей в салоне Фольксваген Туран

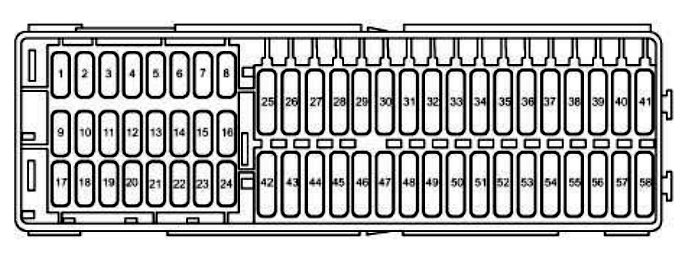

Схема предохранителей салона
Описание предохранителей и реле в салоне
| 1 | 5/10А Электрохромное внутреннее зеркало заднего вида, Блок управления бортовой сети |
| 2 | 5/10A Разъем электрооборудования прицепа, Диагностический интерфейс шин данных, Реле топливного насоса, Блок управления двигателя, Реле электропитания кл. 30 |
| 3 | 5А Реле системы очистки фар, Блок управления корректора фар, Блок управления усилителя рулевого управления, Блок управления распознавания прицепа, Блок управления системы адаптивного освещения и корректора фар, Блок управления распознавания прицепа, Выключатель стоп-сигналов, Контрольная лампа 2 ESP и ASR, Клавиша регулировки угла наклона подушки заднего левого сиденья, Выключатель ASR, Клавиша указателя давления в шинах, Блок Mechatronik КП DSG, Блок управления АКП, Блок управления ABS, Клавиша отключения ASR и ESP |
| 4 | 10А Блок управления топливным насосом, Блок управления открывания ворот гаража |
| 5 | 5А Подогреватель передних сидений, Расходомер воздуха, Нагревательный резистор системы вентиляции картера двигателя, Предупреждающий зуммер учебного автомобиля, Блок управления электроники управления мобильного телефон |
| 6 | 5А Блок управления подушек безопасности, Контрольная лампа отключения подушки безопасности переднего пассажира |
| 7 | 5A Подогрев передних сидений отопитель кондиционер |
| 8 | 5A Обогреватели форсунок омывателя лобового стекла |
| 9 | 5A Подушка безопасности 10А Блок управления бортовой сети, Блок управления системы адаптивного освещения и корректора фар |
| 10 | 5A Телефон, Диагностический интерфейс шин данных |
| 11 | 10A Усилитель рулевого управления, Блок управления парковочного автопилота |
| 12 | 5/10A Автоматическая коробка передач, Блок управления топливного насоса, Исполнительный электродвигатель корректора левой фары, Блок управления корректора фар, Блок управления распознавания прицепа |
| 13 | 10A Корректор фар |
| 14 | 5/10A Антиблокировочная система тормозов (ABS), Блок управления двигателя 2, Нагревательный резистор системы вентиляции картера двигателя, Блок управления топливного насоса |
| 15 | 5A Диагностический разъем (DLC), фонари заднего хода, Блок управления подушек безопасности, Блок управления дистанционного управления противоугонной сигнализации такси, Зеркало с таксометром, Переключатель Tiptronic |
| 16 | 5A Разъем шины данных, Блок управления комбинации приборов, Переключатель приточного вентилятора, Выключатель отопителя и выбора режима работы, Датчик высокого давления, Блок управления подогрева сиденья водителя, Клавиша быстрого обогрева, Клавиша парковочного ассистента |
| 17 | 7,5А Спец автомобили |
| 18 | 5A Аварийный регистратор данных, Блок управления дистанционного управления противоугонной системой такси |
| 19 | 5А Плафон освещения багажного отсека, левый, Таксометр |
| 20 | 10A Блок управления системой парковки, Блок управления АКП, Блок управления АБС |
| 21 | 5/10A Устройство приёма радиосигнала дополнительного жидкостного отопителя, Многофункциональный переключатель, Блок управления бортовой сети, Блок управления АКП, Блок управления датчиков положения селектора, Многофункциональный переключатель |
| 22 | 7,5А Дополнительный отопитель, Блок управления мультимедийной системы |
| 23 | 10A Стоп-сигналы, Реле контроля напряжения |
| 24 | 10A Дополнительный нагреватель, диагностический разъем (DLC), система кондиционирования отопления, выключатель освещения |
| 25 | 20А Вакуумный насос тормозной системы, Блок управления АКП |
| 26 | 10A Управление двигателем (Форсунки, катушки зажигания) |
| 27 | 20А Блок управления АКП |
| 28 | 5A Выключатель освещения, Датчик дождя и освещённости, Блок управления Climatronic |
| 29 | 15A Электродвигатель очистителя заднего стекла, Насос омывателей ветрового и заднего стёкол |
| 30 | 20А Розетка фары-искателя, Прикуриватель задний, Запирающий диод |
| 31 | 15A Дополнительный отопитель |
| 32 | 15A Омыватель лобового стекла |
| 33 | 10A Обслуживающие автомобили 40А Выключатель отопителя и выбора режима работы, Реле приточного вентилятора, Блок управления климатической установки |
| 34 | |
| 35 | 10A/40A Отопитель кондиционер |
| 36 | 10A Обслуживающие автомобили |
| 37 | — |
| 38 | — |
| 39 | — |
| 40 | 20A Разъем электрооборудования прицепа |
| 41 | 20A Разъем электрооборудования прицепа либо Розетка ТСУ (Прикуриватель) |
| 42 | 15A Разъем питания дополнительного оборудования (Прикуриватель) |
| 43 | 15A Блок управления топливным насосом |
| 44 | 5A Противоугонная система, 40А Блок управления приточного вентилятора |
| 45 | 20А Аудиосистема, Блок управления сдвижного люка |
| 46 | 5A Многофункциональный блок управления 1 |
| 47 | (25A) Предохранитель прикуривателя Volkswagen Touran либо Блок управления передних сидений |
| 48 | 20А Система омывателя очистителя фар, Блок управления передних сидений |
| 49 | 10A Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира) |
| 50 | 30A Подогреватель передних сидений, Центральный блок управления систем комфорта |
| 51 | 20A Люк |
| 52 | 25A Многофункциональный блок управления 1, дополнительный отопитель |
| 53 | 25A Многофункциональный блок управления 2, Реле системы очистки фар |
| 54 | 5A Автоматическая коробка передач |
| 55 | 5A Обслуживающие автомобили |
| 56 | 15A/40A Отопитель кондиционер |
| 57 | 30A Блок управления электрооборудованием двери (водителя), блок управления электрооборудованием двери (пассажира) |
| 58 | 30A Блок управления электрооборудованием двери (левый задний), блок управления электрооборудованием двери (правый задний) |
За работу прикуривателей в Volkswagen Touran отвечают предохранители под номерами 30, 42 и 47. Это ключевые элементы для диагностики и замены предохранителя прикуривателя Фольксваген Туран.
Блок реле на блоке бортовой сети

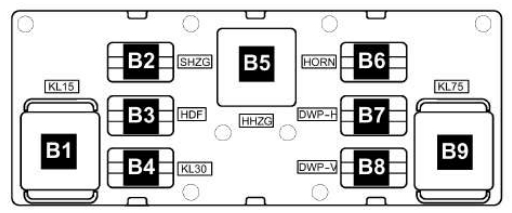

Схема реле бортовой сети
Обозначение реле
- В1 — J681 — реле 2 электропитания клеммы 15 (460)
- В2 — J99 — реле обогрева наружных зеркал (449)
- ВЗ — не используется
- В4 — J689 — реле 2 электропитания клеммы 30 (449)
- В5 — J9 — реле обогрева заднего стекла (53)
- В6 — J4 — реле двухтонового звукового сигнала (449)
- В6 — J413 — реле звукового сигнала (449)
- В7 — J729 — реле 1 двойного насоса омывателя (404)
- В8 — J730 — реле 2 двойного насоса омывателя (404)
- В9 — J59 — реле разгрузки контакта X (460)
J4 и J413 представляют собой миниреле и устанавливаются (в зависимости от комплектации) в одно гнездо блока реле.
Блок реле дополнительного оборудования
Этот блок размещен над блоком управления бортовой сети в салоне Фольксваген Туран.

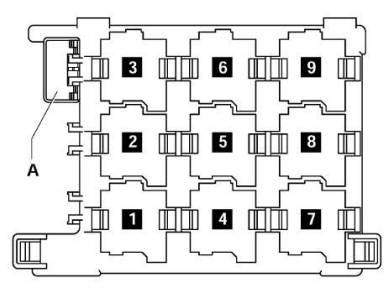

Схема реле дополнительного оборудования
Назначение реле
- J496 — реле дополнительного насоса системы охлаждения (449)
- J39 — реле системы очистки фар (53)
- 1) J17 реле топливного насоса (449) 2) J643 — реле подачи топлива по напорной магистрали (449)
- J13 — реле приточного вентилятора (404)
- J3ЗЗ — реле отключения топливного насоса (404)
- не используется
- J485 — реле для работы в режиме автономного отопителя (449)
- J682 — реле электропитания клеммы 50 (433), с мая 2006 года (53)
- не используется
A — Термопредохранитель 1 регулировки положения сиденья водителя — 30А. J17 и J643 представляют собой миниреле и устанавливаются (в зависимости от комплектации) в одно гнездо блока реле.

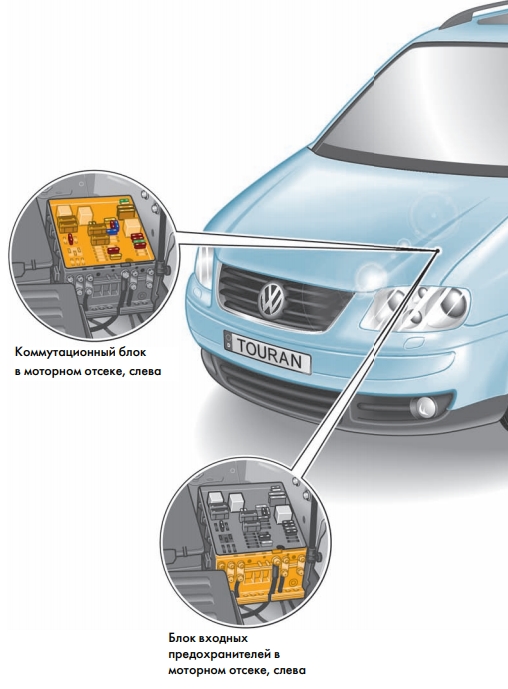

Блоки под капотом
Блок предохранителей и реле под капотом
Коммутационный блок с предохранителями и реле в моторном отсеке Volkswagen Touran расположен слева, рядом с аккумулятором. Он отвечает за основные цепи двигательной системы и электрики.
Вариант 1

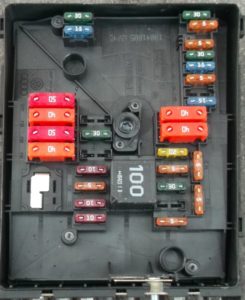

Фото — пример блока под капотом вариант 1
Схема блока под капотом вариант 1
Расшифровка элементов блока
| А1 | (100/458) Реле основных цепей зажигания |
| А2 | (100) Реле насоса системы подачи воздуха на выпуск (BSX) |
| 1 | (20A/25A/30A) Электродвигатель 2 очистителя лобового стекла (система с двумя электродвигателями очистителя) |
| 2 | (5A) Блок управления электрооборудованием рулевой колонки |
| 3 | (5A) Многофункциональный блок управления 1 |
| 4 | (30A) Анти блокировочная система тормозов (ABS) |
| 5 | (15A) Система управления трансмиссией (АКПП) (РКПП (DSG) |
| 6 | (5A) Блок управления комбинацией приборов |
| 7 | — |
| 8 | (15A) Аудиосистема, навигационная система |
| 9 | (5A) Телефон |
| 10 | (5A/10A) Управление двигателем |
| 11 | (20A) Дополнительный отопитель |
| 12 | (5A) Блок диагностики |
| 13 | (25A/30A) Управление двигателем |
| 14 | (20A) Управление двигателем |
| 15 | (5A/15A) Управление двигателем |
| 16 | (30A) Анти блокировочная система тормозов (ABS) |
| 17 | (15A) Звуковой сигнал, многофункциональный блок управления 1 |
| 18 | (30A) Аудиосистема (некоторые модели), автомобиль специального назначения |
| 19 | (30A) Электродвигатель 1 очистителя лобового стекла |
| 20 | (40A) Блок управления свечами накаливания |
| 21 | (10A/15A) Управление двигателем |
| 22 | (5A) Выключатель стоп -сигналов (датчик положения педали тормоза), датчик положения педали сцепления |
| 23 | (5A/10A/15A) Управление двигателем |
| 24 | (10A) Блок управления электродвигателем вентилятора системы охлаждения, реле насоса охлаждающей жидкости (некоторые модели), термостат, управление двигателем |
| 25 | (40A) Много функциональный блок управления 1 |
| 26 | (40A) Много функциональный блок управления 1 |
| 27 | (40A/50A) Блок управления свечами накаливания, электродвигатель насоса подачи воздуха навыпуск |
| 28 | (40A) Многофункциональный блок управления 1, многофункциональный блок управления 2 |
| 29 | (50A) Реле насоса охлаждающей жидкости (некоторые модели) |
| 30 | (40A) Блок предохранителей/ реле приборной панели 1 (F7/F8/ F28-F35), реле вспомогательных цепей зажигания |
Вариант 2

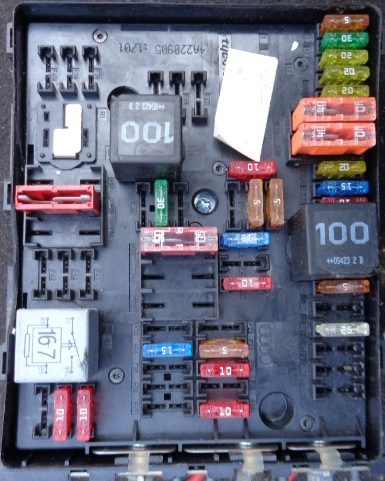

Фотография блока под капотом вариант 2
Общая схема блока под капотом вариант 2
Описание элементов
| А1 | Реле 2 основных цепей зажигания |
| А2 | Реле стартера |
| А3 | Реле топливного насоса — 1,6(BGU) |
| А4 | Реле 1 основных цепей зажигания |
| 1 | 30A Антиблокировочная система тормозов (ABS) |
| 2 | 30A Антиблокировочная система тормозов (ABS) |
| 3 | 25A Очиститель лобового стекла |
| 4 | 5A Многофункциональный блок управления 1 |
| 5 | 20A Многофункциональный блок управления 1, Сигнал |
| 6 | 15A/20A Система управления двигателем, Катушка зажигания — бензин |
| 7 | 5A Управление двигателем, Датчик положения педали сцепления |
| 8 | 10A Электродвигатель вентилятора системы охлаждения, Клапан рециркуляции ОГ |
| 9 | 10A Управление двигателем, Реле топливного насоса, Блок управления свечей накаливания |
| 10 | 5A/10A Управление двигателем, Реле насоса вторичного воздуха, Лямбда-зонд |
| 11 | 25A/30A Управление двигателем |
| 12 | 15/25/30A Управление двигателем, Блок управления Motronic, Блок управления системы впрыска |
| 13 | 15A Автоматическая коробка передач |
| 14 | |
| 15 | 40A Стартер |
| 16 | 15A Блок управления электрооборудованием рулевой колонки |
| 17 | 10A Комбинация приборов |
| 18 | 30A Аудиосистема |
| 19 | 15A Аудиосистема |
| 20 | 10A Телефон |
| 21 | |
| 22 | |
| 23 | |
| 24 | 10A Разъем шины данных |
| 25 | |
| 26 | 10A Система управления двигателем — кроме 1,6(BGU) , Блок управления Motronic |
| 27 | 10A Обогреватель системы вентиляции картера |
| 28 | 20A Автоматическая коробка передач |
| 29 | 10/20A Управление двигателем- 1,6FSi (BAG)/ 2,0FSi(AXW) , Катушки зажигания |
| 30 | 20A Дополнительный отопитель |
| 31 | 25A Очиститель лобового стекла |
| 32 | 10A Управление двигателем, Форсунки цилиндра |
| 33 | 15A Подкачивающий топливный насос |
| 34 | — |
| 35 | — |
| 36 | — |
| 37 | — |
| 38 | 10A Корректор фар |
| 39 | 5A Датчик температуры моторного масла, комбинация приборов |
| 40 | 20А Блок предохранителей реле приборной панели 1 |
| 41 | — |
| 42 | 5A Управление двигателем, Расходомер воздуха, Реле электропитания электронных компонентов двигателя |
| 43 | 20A Вакуумный насос усилителя тормозов |
| 44 | — |
| 45 | 15A Подогреваемый кислородный датчик, Лямбда-зонд |
| 46 | — |
| 47 | 40A Многофункциональный блок управления 1 |
| 48 | 40A Многофункциональный блок управления 1 |
| 49 | 50A Реле 1 основных цепей зажигания |
| 50 | — |
| 51 | 40A Блок управления свечами накаливания |
| 52 | 50A Многофункциональный блок управления (Блок управления бортовой сети) |
| 53 | 50A Блоки управления электрооборудованием дверей, блок предохранителей /реле приборной панели |
| 54 | 50А Блок управления вентиляторов радиатора |
Блок входных предохранителей
Этот блок включает высокомощные предохранители (плавкие вставки) для защиты основных электрических цепей в Volkswagen Touran.

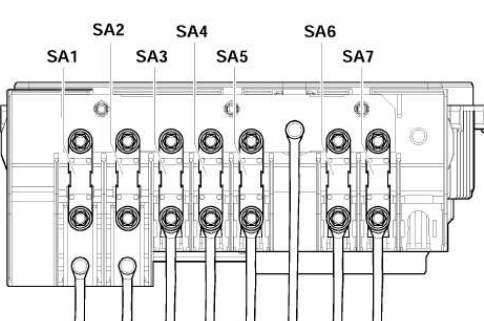

Схема блока входных предохранителей
Назначение предохранителей
| 1 | (150A/200A) Генератор |
| 2 | (80A) Усилитель рулевого управления |
| 3 | (80A) Электродвигатель вентилятора системы охлаждения |
| 4 | (80A) Обслуживающие автомобили |
| 5 | (100A) (для автомобилей, выпускавшихся после октября 2005) – дополнительный отопитель |
| 6 | (80A/100A) Блок предохранителей/ реле приборной панели 1 (F20-F24/F42-F56) 40А Реле малой мощности нагрева |
| 7 | (50A) Блок предохранителей/реле приборной панели 1 (F39/F41) (для автомобилей, выпускавшихся до апреля 2006) – электрооборудование прицепа |
Дополнительно снизу данного блока, в модели с дизельным двигателем, может быть установлен блок с реле для управления и защиты свечей накала.
Руководство по предохранителям Volkswagen Touran
Подробное руководство по всей электрике Фольксваген Туран, включая схемы и инструкции по замене предохранителей, доступно для скачивания здесь: «скачать».
На нашем канале вы также найдете видео по теме предохранителей и реле Volkswagen Touran — смотрите и подписывайтесь для полезных советов по ремонту.
