Расположение предохранителей и реле Renault Twingo

Renault Twingo – компактный автомобиль малого класса, который дебютировал на автомобильном рынке в 1993 году. В этой статье мы разберем расположение и назначение главного блока предохранителей в салоне Renault Twingo, включая схему предохранителей Renault Twingo и предохранитель для прикуривателя. Полезная информация для владельцев, сталкивающихся с заменой предохранителей Renault Twingo.

Во всех поколениях Renault Twingo сохраняется стандартное размещение блоков предохранителей. Главный блок расположен внутри салона, а дополнительный – под капотом с левой стороны, за защитной панелью. Это упрощает диагностику и замену предохранителей в Renault Twingo.

Блок предохранителей в салоне Renault Twingo

Чтобы получить доступ к блоку, аккуратно потяните перчаточный ящик на себя.

Вариант 1: схема предохранителей Renault Twingo

Расположение предохранителей

Назначение предохранителей в блоке салона Renault Twingo

20А Модуль управления двигателем и блокировка
15А Омыватель заднего стекла, задние ходовые огни, насос омывателя
10А Подушки безопасности, ремни преднатяжители, иммобилайзер
10А Аудиосистема и радио
20А Обогрев заднего стекла
20А Электронная система впрыска топлива
20А Вентилятор обогрева и кондиционера
15А Тормозные сигналы
15А Стеклоочиститель лобового стекла
10А Задние противотуманные фонари
10А Антиблокировочная система тормозов (ABS)
25А Прикуриватель, люк на крыше
15А Левая фара дальнего света
15А Правая фара дальнего света
30А Электростеклоподъемники
15А Левая фара ближнего света
15А Правая фара ближнего света
10А Левый габаритный огонь
10А Правый габаритный огонь
25А Поворотники, задний противотуманный фонарь, блок ЦЭКБС
10А Гудок, иммобилайзер двигателя
10А Салонное освещение, OBD-диагностика
10А Электроусилитель руля
Резерв (не используется)
15А Центральный замок дверей, электропривод зеркал
—
2А Реле последовательной трансмиссии

Предохранитель прикуривателя в Renault Twingo – это номер 12 на 25А. Рекомендуем всегда иметь запасные предохранители для быстрой замены.

Вариант 2: дополнительная схема блока предохранителей Renault Twingo

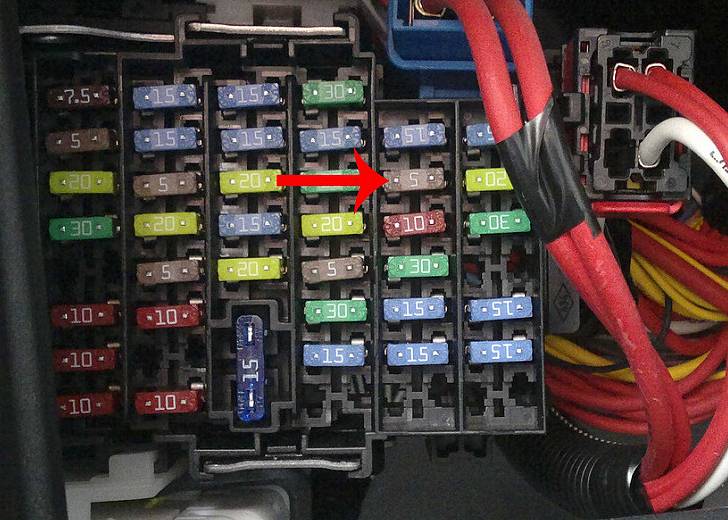

Фото блока

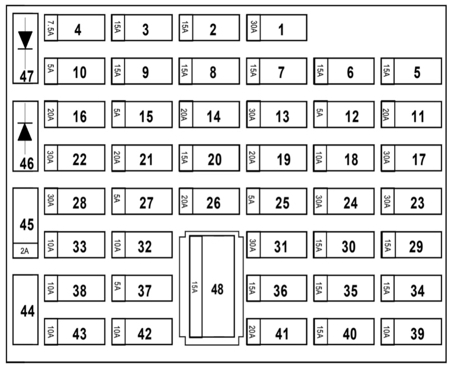

Схема расположения

Расшифровка и функции предохранителей

1	Стеклоочистители / Тахометр
2	Стеклоочистители / Тахометр
3	Рулевое управление с усилителем
4	Последовательная коробка передач
5	Стоп-сигнал / ограничитель скорости
6	Фонарь заднего хода / Управление зеркалом заднего вида / Сирена сигнализации / Контроль парковочного расстояния
7	Воздушная подушка
8	Электрооборудование в салоне / Панель приборов
9	Система впрыска
10	ABS / ASR / ESP
11	Указатели поворота / диагностический разъем
12	Электропитание / Панель приборов
13	Ближний свет фар / Задний противотуманный свет
14	Электрический дверной замок
15	Габаритные огни / Передние противотуманные фары
16	Последовательная коробка передач
17	Обогрев заднего стекла / Обогрев зеркал заднего вида
18	Внутреннее освещение / Дополнительное освещение / Система отопления и кондиционирования воздуха / Тахометр
19	Габаритные огни
20	Передний и задний противотуманные фары
21	Дальний свет фар / звуковой сигнал
22	Дальний свет фар
23	Электрические окна
24	Вентиляция салона
25	Ближний свет фар / Передние и задние противотуманные фары
26	Люк на крыше
27	Последовательная коробка передач
28	Вентиляция салона
29	Радио / Электрооборудование в салоне / Кондиционер / Панель приборов / Сиденье с подогревом
30	Прикуриватель
31	Электрические окна
32	Правая фара дальнего света
33	Левая фара дальнего света и контрольная лампа панели приборов
34	Правая фара ближнего света
35	Левая фара ближнего света и контрольная лампа панели приборов
36	Стеклоочиститель заднего стекла
37	Обогрев зеркал заднего вида
38	Сигнал
39	Задние противотуманные фары
40	Место зарезервировано для дополнительного оборудования
41	Сиденья с подогревом
42	Правый габаритный свет / Освещение приборов в салоне
43	Левый габаритный огонь
44	Место зарезервировано для дополнительного оборудования
45	Переключатель двери водителя
48	Радио / Сигнализация звуковая / Дисплей

Реле и дополнительные элементы, такие как реле поворотников, размещены под приборной панелью рядом с блоком, в области педалей для удобства обслуживания предохранителей Renault Twingo.
