Kia Sportage 3 третьего поколения производилась в период с 2010 по 2016 год, включая модели 2010, 2011, 2012, 2013, 2014, 2015 и 2016 годов выпуска. За эти годы автомобиль подвергся одному рестайлингу. В этой статье мы подробно разберём расположение блоков предохранителей и реле для Kia Sportage 3, включая схемы предохранительных блоков, их назначение и места установки. Особое внимание уделим предохранителю прикуривателя и розеток. Модель Sportage 3 предлагалась в комплектациях S, SE и SX с вариантами бензиновых и дизельных моторов, что влияет на конфигурацию блоков предохранителей Kia Sportage 3 и реле.
Всегда проверяйте назначение предохранителей по схемам на внутренней стороне крышки блока для вашего автомобиля.
Схемы не соответствуют вашей модели или поколению Kia Sportage?
[Описание Киа Спортейдж 1]
[Описание Киа Спортейдж 2]
[Описание Киа Спортейдж 4]
Блок предохранителей в салоне Kia Sportage 3

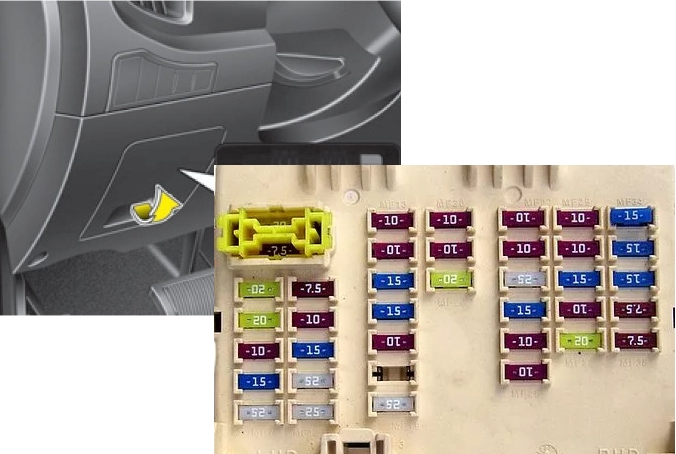

Этот блок размещён под приборной панелью со стороны водителя. Чтобы получить доступ, снимите защитную крышку блока предохранителей в салоне.

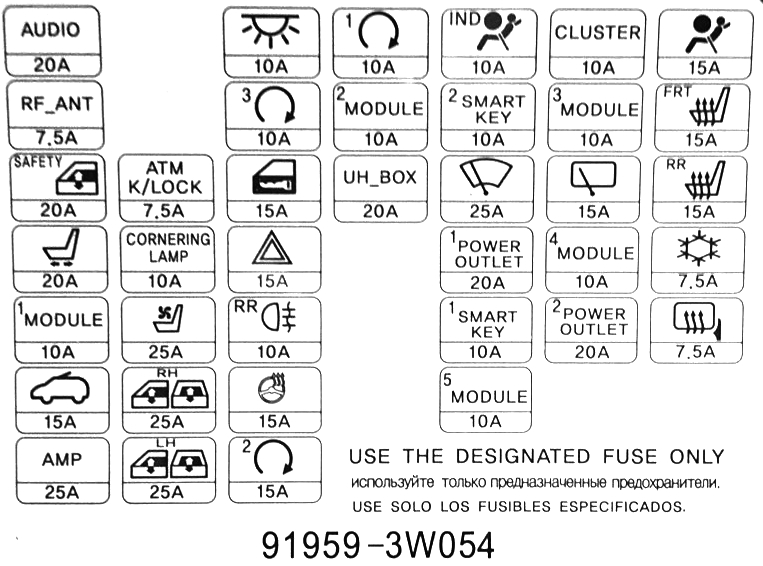

Пример схемы предохранителей с крышки блока в салоне Kia Sportage 3

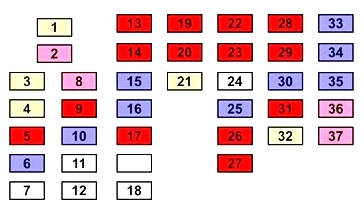

Схема блока предохранителей под рулём в таблице
Расшифровка предохранителей салонного блока Kia Sportage 3
| 1 | 20А Мультимедийный блок аудио/видео и навигации, преобразователь ISG, аудиосистема |
| 2 | 7,5А Приёмник RF (антенна радио) |
| 3 | 20А Блок безопасного управления стеклоподъёмником водительской двери |
| 4 | 20А Электропривод сиденья водителя |
| 5 | 10А Диагностический многофункциональный разъём, блок управления сиреной, канал передачи данных, зуммер парковки с камерой заднего вида, выключатель зеркал, блок наклона |
| 6 | 15А Управление люком в крыше |
| 7 | 25А Электроусилитель рулевого управления |
| 8 | 7,5А Селектор АКПП |
| 9 | 10А Указатели поворота |
| 10 | 15А Обогрев сиденья водителя |
| 11 | 25А Подъёмники боковых дверей справа |
| 12 | 25А Подъёмники боковых дверей слева |
| 13 | 10А Освещение салона и подсветка кнопок |
| 14 | 10А Блок управления дверными замками и зажиганием, держатель ключа, кнопка старт-стоп |
| 15 | 15А Замок багажника |
| 16 | 15А Аварийная сигнализация |
| 17 | 10А Задние противотуманные огни |
| 18 | 25А Дверные замки и замок зажигания |
| 19 | 10А Стартер |
| 20 | 10А Стоп-сигналы, электроусилитель руля, подсветка селектора АКПП, парковочная система, полный привод, корректор фар, блок IPS |
| 21 | 20А Блок предохранителей моторного отсека |
| 22 | 10А Индикатор подушки безопасности |
| 23 | 10А Блок управления дверями и замком зажигания |
| 24 | 25А Очиститель лобового стекла |
| 25 | 15А Правая передняя розетка (прикуриватель) |
| 26 | 10А Блок управления дверями и зажиганием, BCM |
| 27 | 10А Преобразователь ISG, аудиосистема, усилитель, зеркала с подогревом, люк, мультимедиа |
| 28 | 10А Приборная панель, генератор, климат-контроль, мультимедиа, парковка, обогрев сидений, BCM, TPMS, лампы RAV и SBR |
| 29 | 10А Блок управления дверями и зажиганием, IPS, BCM, реле ICM (очиститель фар) |
| 30 | 15А Очиститель заднего стекла |
| 31 | 10А Климат-контроль, ионизатор, датчик дождя, люк, зеркала, дизельный блок (реле 2, 3 — обогрев), моторный блок (реле 1 — вентилятор) |
| 32 | 20А Левая передняя розетка, задняя розетка, левый прикуриватель |
| 33 | 15А Блок SRS (пассивная безопасность) |
| 34 | 15А Обогрев передних сидений |
| 35 | 15А Обогрев задних сидений |
| 36 | 7,5А Блок кондиционера |
| 37 | 7,5А Электрозеркала, блок кондиционера |
Предохранители для прикуривателя, розеток и зарядки в Kia Sportage 3 — это номера 25 и 32 в салонном блоке.
На задней стороне блока расположены реле элементы предохранительной системы.
Схема реле блока в салоне
Назначение реле
- Реле багажника
- Реле охранной сигнализации
- Реле блокировки дверей
- Реле стеклоподъёмников
Блоки предохранителей под капотом Kia Sportage 3
Основной блок подкапотный

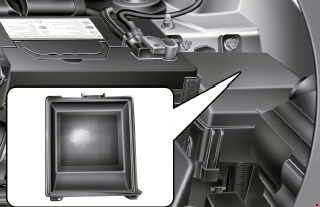

Располагается слева в моторном отсеке, рядом с аккумулятором. Это основной блок предохранителей и реле для двигательной системы.

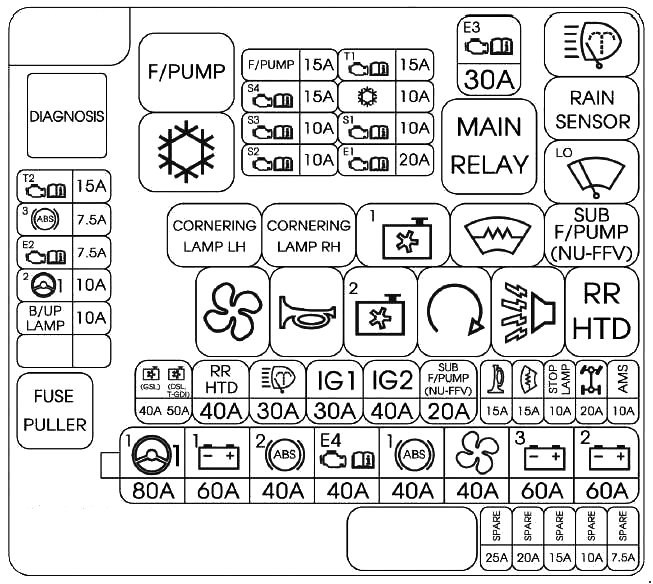

Схемы предохранителей с крышки подкапотного блока Kia Sportage 3

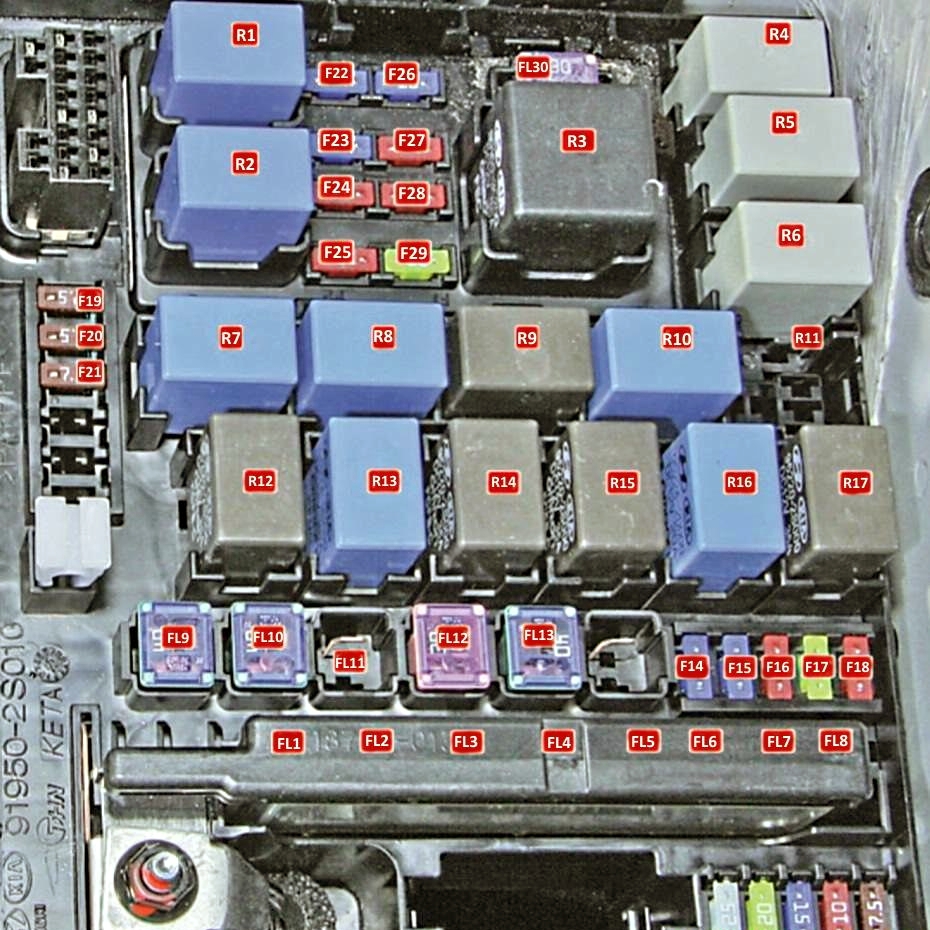

Фото-схема подкапотного блока
Обозначение и назначение
| FL1 | 80А Электроусилитель руля |
| FL2 | 60А Коробка предохранителей салона |
| FL3 | 40А Блок ESP и ABS |
| FL4 | 40А Блок EMS |
| FL5 | 40А Блок ESP и ABS |
| FL6 | 40А Реле вентилятора отопителя |
| FL7 | 60А Коробка салона |
| FL8 | 60А Коробка салона |
| FL9 | 40А Вентилятор охлаждения |
| FL10 | 40А Обогрев заднего стекла |
| FL11 | 30А Омыватель фар |
| FL12 | 40А Замок зажигания |
| FL.13 | 40А Реле стартера, замок зажигания |
| F14 | 15А Реле сирены сигнализации |
| F15 | 15А Обогрев лобового стекла |
| F16 | 10А Стоп-сигналы |
| F17 | 20А Блок полного привода |
| F18 | 20А Катушки зажигания, конденсатор |
| F19 | 7,5А Реле стартера, реле P/N АКПП, MAF, многофункциональный переключатель |
| F20 | 7,5А Блоки ESP, ABS, ICM, переключатель, реле свечей, датчик топлива, реле нагревателя |
| F21 | 7,5А Селектор АКПП |
| F22 | 15А Топливный насос |
| F23 | 15А Лямбда-зонд, вентилятор охлаждения*. Регулятор топлива**. Блок иммобилайзера, датчик распредвала, реле насоса, регулятор, магистральный клапан*** |
| F24 | 10А Кондиционер, форсунки*. Стопы, лямбда, кондиционер, реле вентилятора**. Датчик коленвала, лямбда, кондиционер*** |
| F25 | 10А Выключатель стоп-сигнала*** |
| F26 | 15А РСМ* TCM*** |
| F27 | 10А Кондиционер |
| F28 | 10А Иммобилайзер, клапан впрыска, датчики, масло, адсорбер*. EGR, VGT, иммобилайзер, распредвал, реле свечей, масло**. EGR, VGT, масло, вентилятор*** |
| F29 | 20А Катушки зажигания*, ECM**, ECM*** |
| FL30 | 30А Реле ECU |
| R1 | Реле топливного насоса |
| R2 | Реле кондиционера |
| R3 | Главное реле двигателя |
| R4 | Реле ESS / омыватель фар |
| R5 | Реле стеклоочистителя (датчик дождя) |
| R6 | Реле стеклоочистителя (медленный) |
| R7 | Реле вентилятора |
| R8 | Реле звукового сигнала |
| R9 | Реле высокой скорости вентилятора |
| R10 | Реле обогрева лобового стекла |
| R11 | Реле двигателя |
| R12 | Вентилятор климата |
| R13 | Реле сигнала |
| R14 | Реле низкой скорости вентилятора |
| R15 | Реле стартера |
| R16 | Реле охранной сирены |
| R17 | Реле обогрева заднего стекла |
* Бензиновые двигатели
** Дизель 1,7 л
*** Дизель 2,0 л
Дополнительный блок предохранителей
Присутствует на версиях с дизельным двигателем для управления топливной системой.

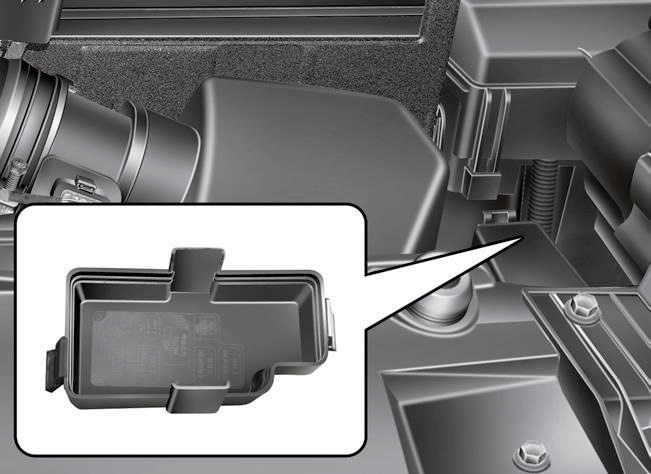

Пример расположения дополнительного блока

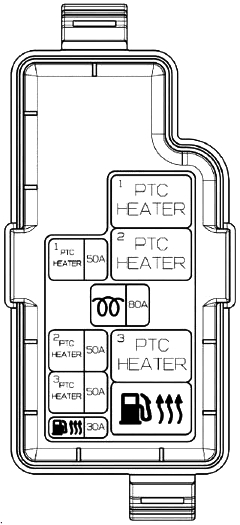

Схема дополнительного блока
Расшифровка дополнительного блока
Главный силовой предохранитель

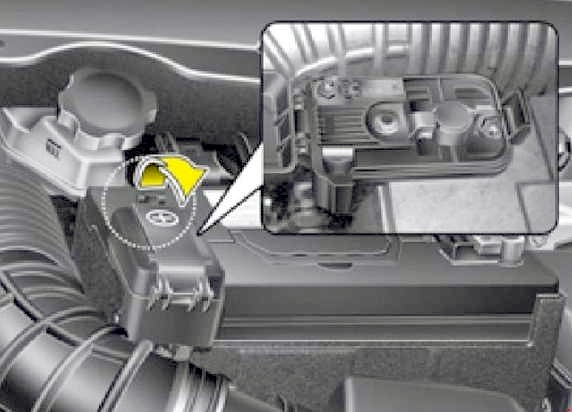

В большинстве экземпляров Kia Sportage 3 главный предохранитель установлен на плюсовой клемме аккумулятора в форме высокомощной плавкой вставки для защиты основной электрической цепи.

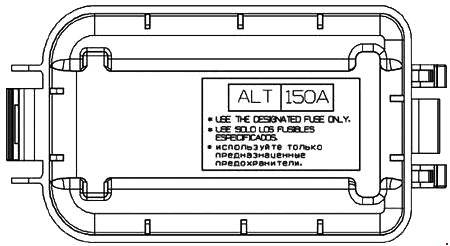

Схема главного предохранителя на АКБ
